Promix-SM305
- Предельно простой монтаж
- Устанавливается около ручки, что исключает перекашивание пластиковой двери при эксплуатации
- Подходит для большинства пластиковых дверей и окон Российского производства
4 330 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM305.XY, где:
| X - исполнение замка: |
0 - нормально открытый, |
| Y - номинальное напряжение питания: |
0 - 12 В |
Доступные для заказа модификации замков представлены в таблице:
| Модель замка | Описание |
|---|---|
| Promix-SM305.00 |
Нормально открытый (открывается снятием напряжения), напряжение питания 12 В |
| Promix-SM305.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
Конструкция замка запатентована. Патент на изобретение №2641082.
Особенности
Особенности
● Большое усилие удержания;
● Малый ток потребления;
● Возможно регулирование положения ригеля;
● Имеется возможность аварийного открытия замка.
Характеристики
Характеристики
|
|
Комплект поставки

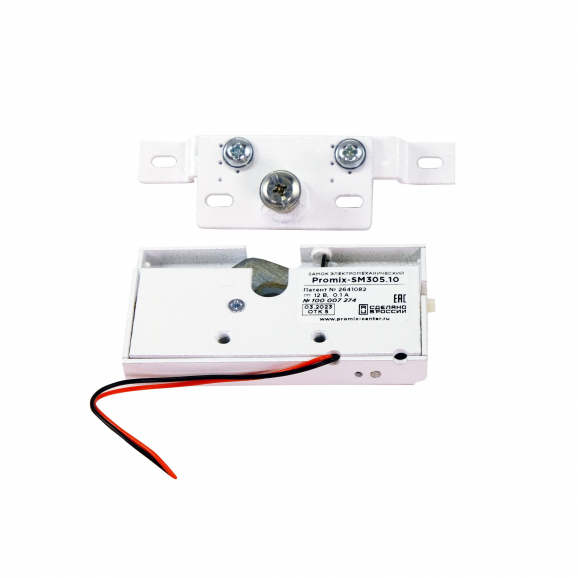

● Замок - 1 шт;

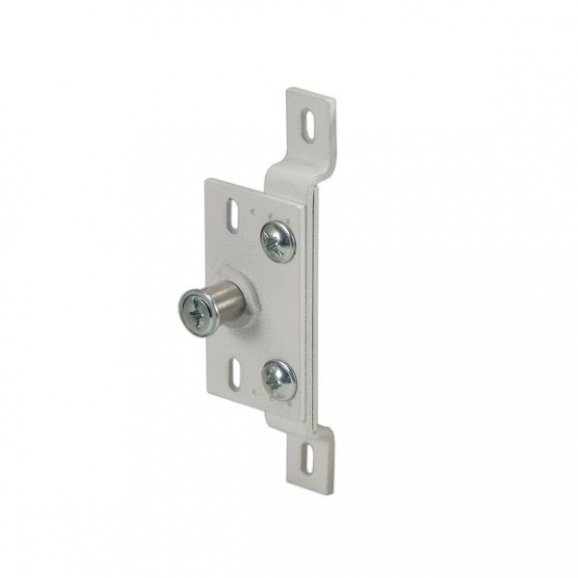

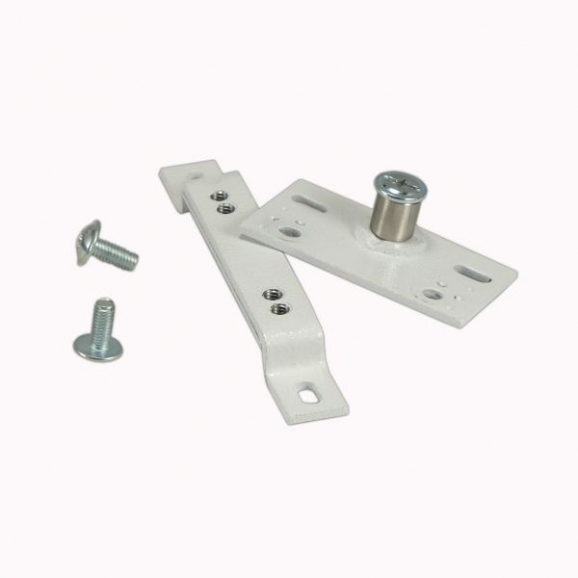

● Ригель в сборе с пластиной - 1 шт;

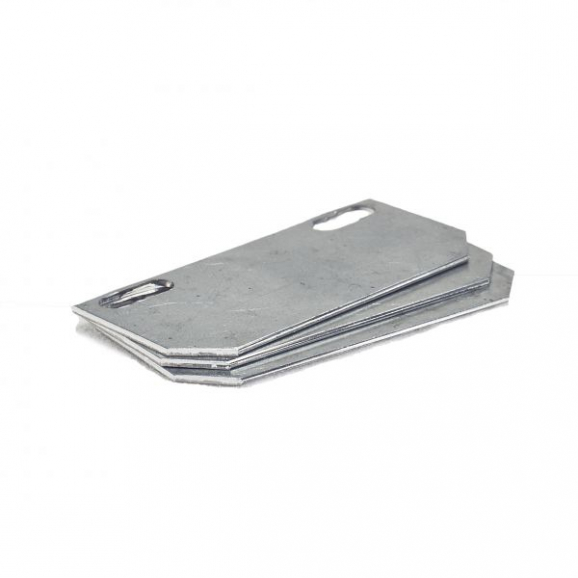

● Прокладка регулировочная – 3 шт;
● Комплект крепежа;
● Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
· окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
· температура окружающего воздуха: от -30 до +50 °С;
· атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
· относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
· установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Примечание: нормально закрытый замок для установки снаружи помещения не предназначен. Нормально открытый замок может быть установлен снаружи помещения, при условии, что в зимнее время года на замок всегда подано напряжение питания с кратковременным снятием для разблокировки замка.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Описание
Описание
Promix-SM305 - новое наименование серии замков "Шериф-5".
Устройство и принцип действия

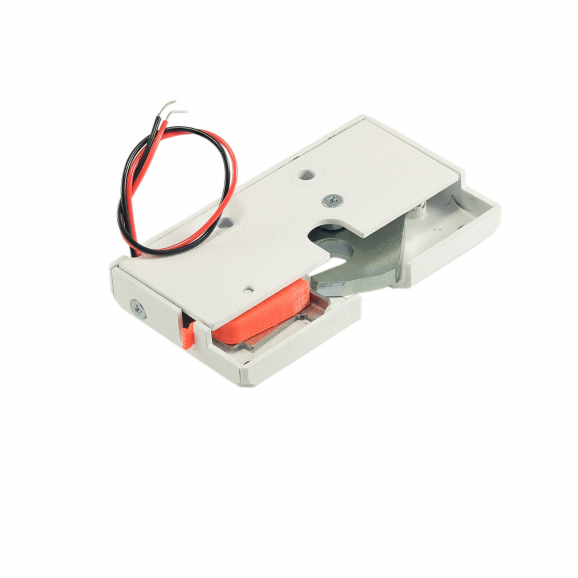

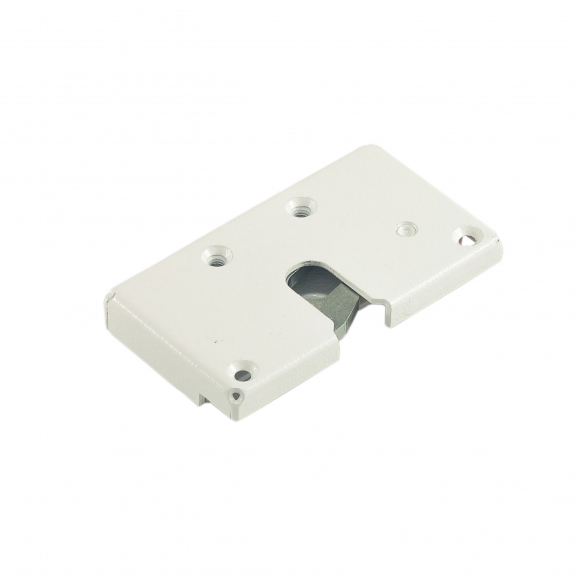

Замок Promix-SM305с крюкообразным механизмом запирания состоит из замка и ригеля в сборе с пластиной.
При закрытии двери ригель входит внутрь замка и запирается крюком-захватом.
Напряжение питания замка 12 В постоянного тока.
Замок производится в двух исполнениях: нормально открытый и нормально закрытый.
При отсутствии напряжения питания нормально открытый замок находится в открытом состоянии, а при подаче напряжения крюк блокирует ригель и замок закрывается.
Для открытия двери необходимо сначала снять напряжение, и только после этого открыть дверь.
У нормально закрытых замков все происходит наоборот: для открытия двери нужно подать на замок напряжение.
Предусмотрена возможность аварийного открытия замка - для этого необходимо переместить рычаг в противоположную сторону:
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Применение
Замок Promix-SM305 предназначен для запирания распашных дверей и окон, изготовленных из пластиковых профилей REHAU, KBE-58, KBE-70,KBE-76,KBE-88,KBE-Knipping и других, с возможностью их дистанционного открывания.
Монтаж и подключение
Последовательность установки и подключения замка подробно изложена в разделе 6. Руководства по эксплуатации.
Для нормальной работы замка между коробкой и дверью должен быть зазор шириной от 10 до 15 мм.
Внешний корпус замка и ответная планка ригеля выполнены специальной стандартной формы и подходят для большинства производимых в России пластиковых профилей. Это позволяет свести к минимуму столярные работы.
Конструкцией предусмотрены регулировки положения ригеля в горизонтальной и вертикальной плоскостях. Для коррекции положения ригеля в зависимости от зазора между дверной коробкой и дверью используются регулировочные прокладки.
.jpg)
ВНИМАНИЕ!
При изготовлении двери или окна возможно не соблюдение требований компаний-производителей пластикового профиля и фурнитуры по зазорам!
Перед установкой замка следует убедиться, что зазор между дверной коробкой и дверью составляет 10-15 мм.
На территории России используются пластиковые профили и двери различной конфигурации. Перед покупкой замка, пожалуйста, убедитесь в том, что замок подойдет в предполагаемое место установки (см. п.6 Руководства по эксплуатации).
Примеры установки замка Promix-SM305 на пластиковые профили различного типа:
| REHAU | KBE-58 | KBE-70 | KBE-76 | KBE-88 | KBE-Knipping |
| Blitz | KBE-58(Engine) | KBE-70(Energy) | KBE-76(AluClip) | KBE-88 | Knipping-58 |
| Briliant | KBE-58(Etalon) | KBE-70(Expert) | KBE-76(Premium) | Knipping-70 | |
| Delight | KBE-58(Gut) | KBE-70(Expert+) | KBE-76 | ||
| Geneo | KBE-70(Master) | ||||
| Gutwerk | KBE-70(Optima) | ||||
| Intelio | KBE-70(Select) | ||||
| Sib |
Если Вы заметили ошибку в описании или у Вас есть предложение по варианту установки замка - пришлите, пожалуйста, по адресу: mail@promix-center.ru
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры замка для пластиковых дверей Promix-SM305
Ригель замка Promix-SM305
Фото и видео
Фото и видео
Пример установки замка на металлопластиковый профиль

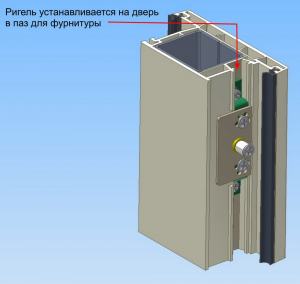

Пример установки ригеля замка Promix-SM305 на металлопластиковый профиль двери
|
Видеообзор замков Promix-SM305 |
|
Установка замка Promix-SM305 на металлопластиковую дверь |
