Promix-RDS.01

Система дистанционного управления замками по радиоканалу с встроенным импульсным источником питания

Предназначена для дистанционного управления по радиоканалу электромагнитным или электромеханическим замком (защёлкой) либо другими исполнительными устройствами.

Встроенный источник питания 12В, 1,5 А. Простое подключение: подключите контроллер в розетку 220В, к клеммным контактам контроллера подключите замок.

Для дистанционного управления по радиоканалу электромагнитным или электромеханическим замком
Для дистанционного управления по радиоканалу электромагнитным или электромеханическим замком Promix-RDS.01 - фото - 37 Promix-RDS.01 - фото - 36 Promix-RDS.01 - фото - 35 Promix-RDS.01 - фото - 34 Promix-RDS.01 - фото - 33 Promix-RDS.01 - фото - 32 Promix-RDS.01 - фото - 31 Promix-RDS.01 - фото - 30 Promix-RDS.01 - фото - 29 Promix-RDS.01 - фото - 28
New

Предназначена для дистанционного управления по радиоканалу электромагнитным или электромеханическим замком (защёлкой) либо другими исполнительными устройствами.

Встроенный источник питания 12В, 1,5 А. Простое подключение: подключите контроллер в розетку 220В, к клеммным контактам контроллера подключите замок.

Описание

Система дистанционного управления «Promix-RDS.01» (предыдущее название «Шериф-РК») предназначена для управления по радиоканалу различными исполнительными устройствами (электромагнитными, электромеханическими замками, защёлками; турникетами и т.п.).

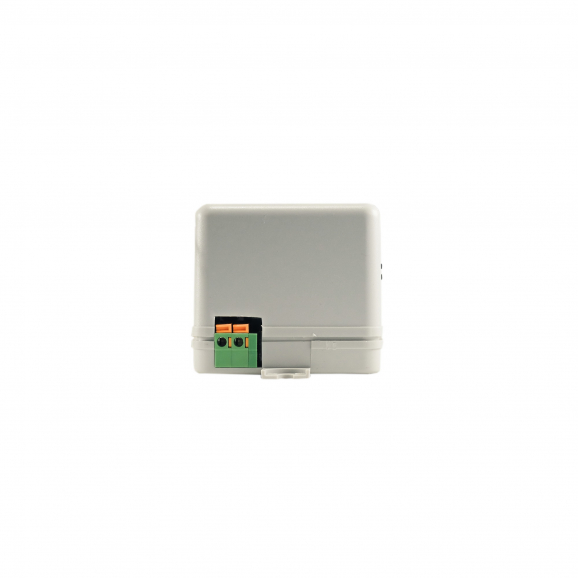

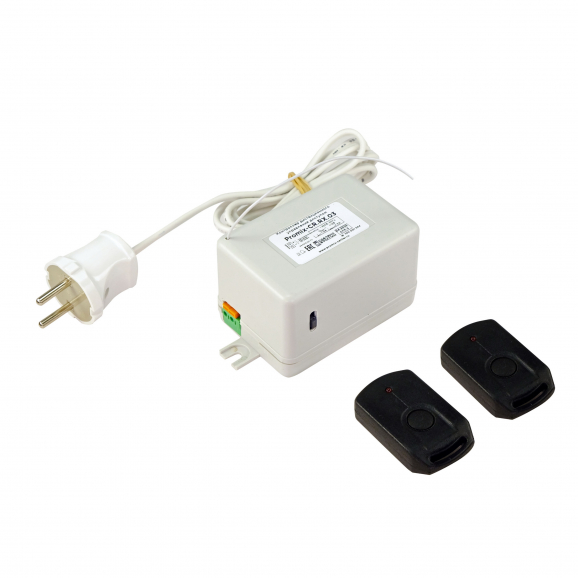

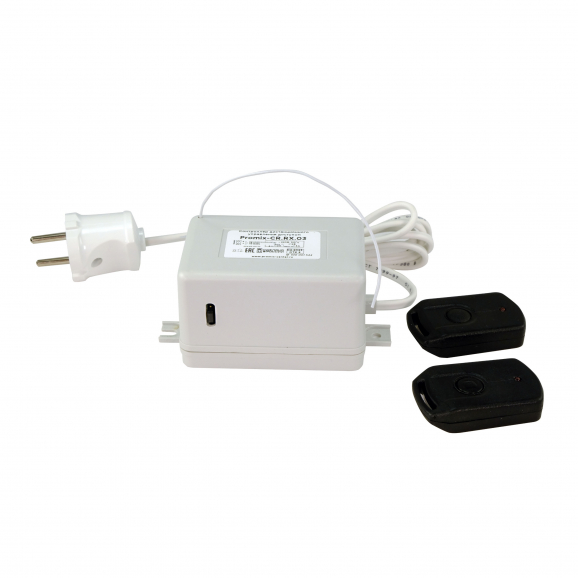

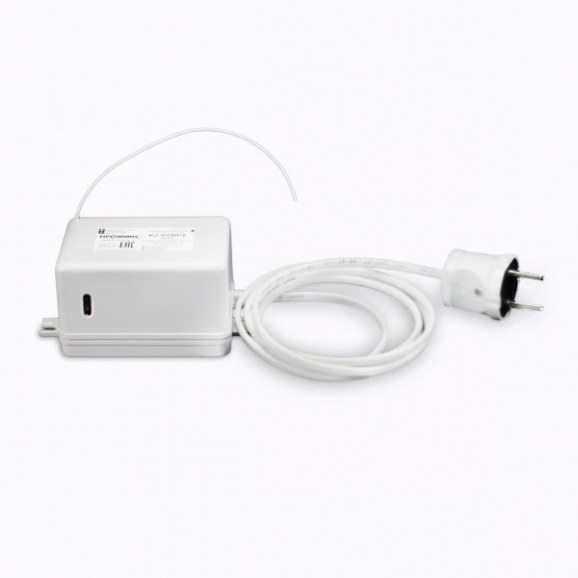

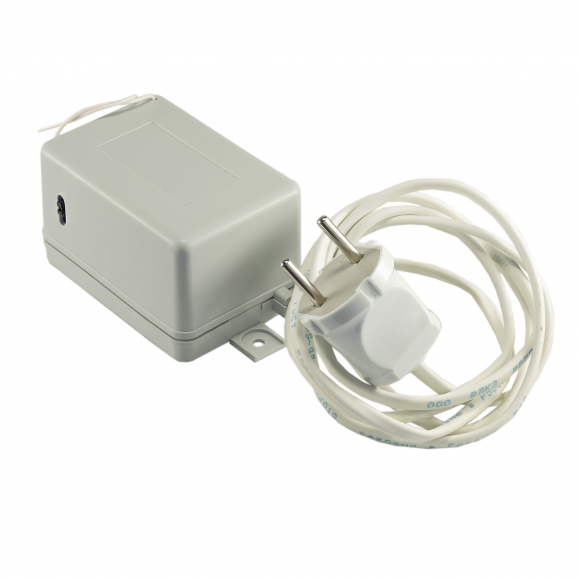

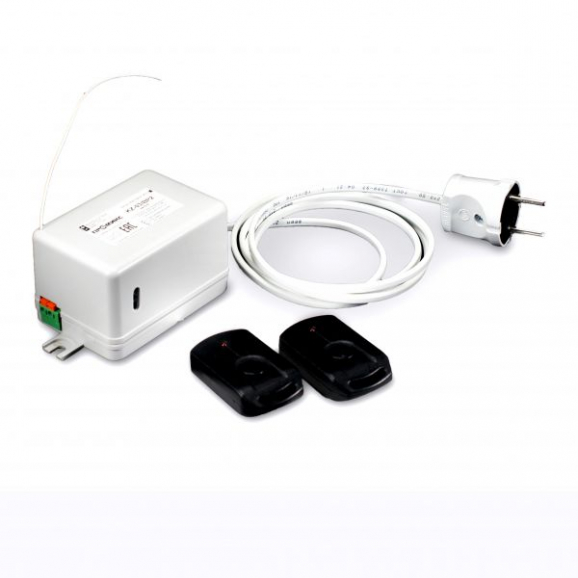

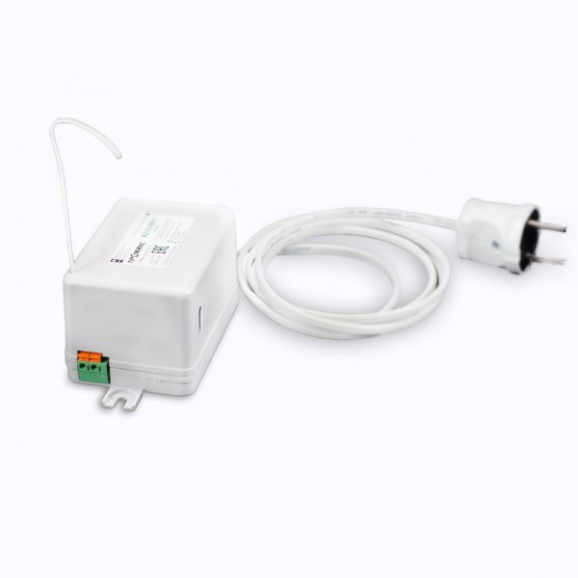

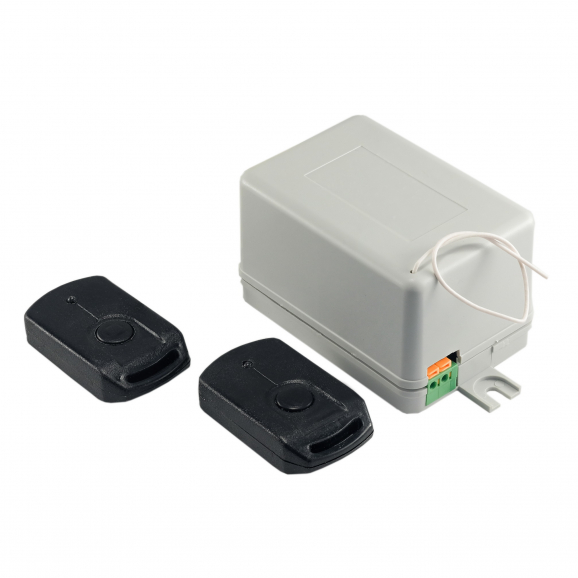

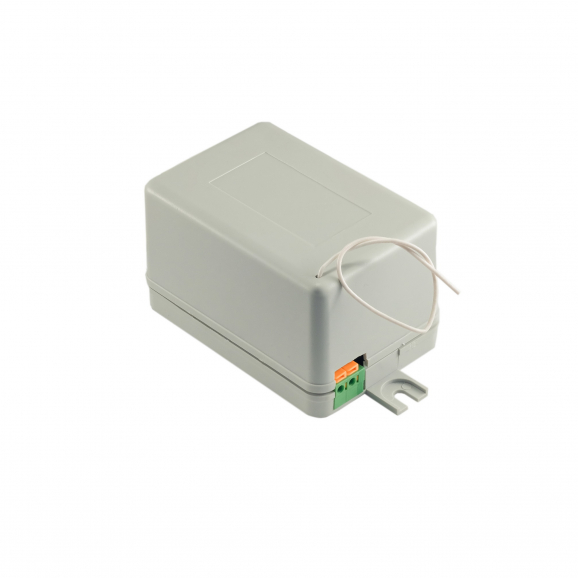

В состав системы входит: исполнительное устройство, источник питания, радиоприемник, контроллер управления, радиобрелоки. Источник питания, радиоприемник, контроллер управления выполнены в едином конструктивном блоке (контроллер Promix-CR.RX.03, далее - контроллер). Радиоприемник контроллера обеспечивает прием сигналов управления радиобрелоков Promix-CR.TX.01. Источник питания контроллера (12В, 1,5А) используется для управления подключенными исполнительными устройствами.

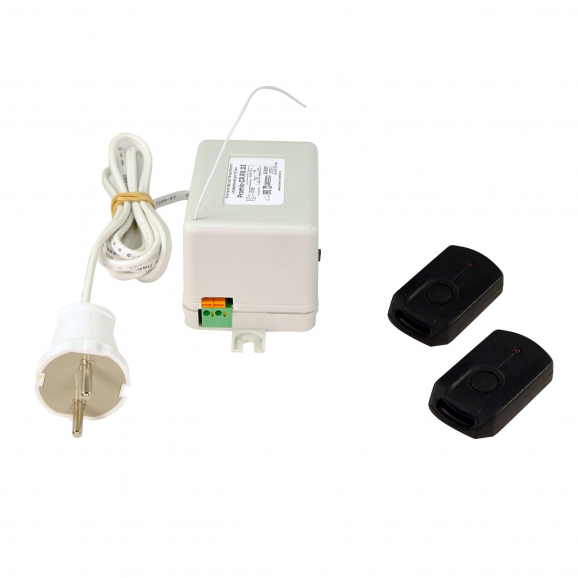

Простое подключение: подключите контроллер в розетку 220В, к клеммным контактам контроллера подключите замок:

frame-81_novyj-razmer

Тех.характеристики

Технические характеристики источника питания.

Источник питания контроллера осуществляет питание радиоприемника, контроллера управления и исполнительного устройства. Исполнение источника питания – импульсное, с гальваническим разделением первичной и вторичной цепей. Источник питания имеет встроенную защиту от перегрузки по току и короткого замыкания цепи нагрузки.

Напряжение питания В (50 Гц)

~180 - 230

Выходное напряжение В

=12

Номинальный выходной ток, А

1,0

Максимальное выходной ток в течение времени 1 мин, не более, А

1,5

Ток срабатывания защиты (отключения исполнительного устройства), А

2,0



Технические характеристики радиоприемника.

Напряжение питания, В

=12

Потребляемый ток, мА

2

Рабочая частота, МГц

433,92

Чувствительность, мкВ

7

Дальность приема сигнала радиобрелока Promix-CR.TX.01 (при прямой видимости), м, не менее

30

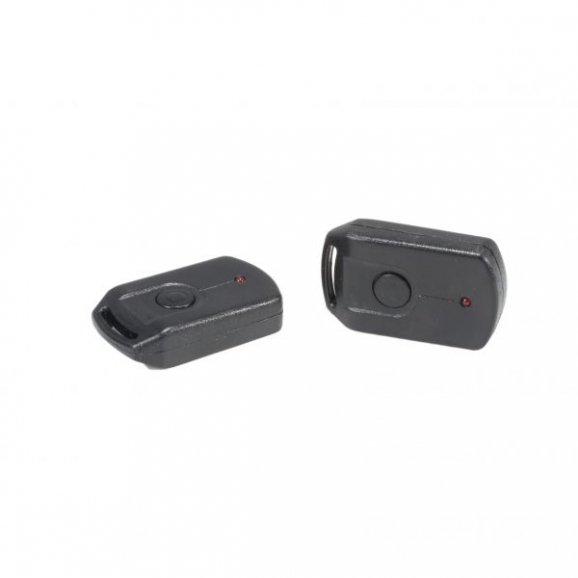

Технические характеристики радиобрелока Promix-CR.TX.01

Выходная мощность, мВт, не более

10

Длина кодовой посылки, байт

4

Количество комбинаций кода

16777216

Напряжение питания от батареи (тип 23А), В

12

Ток потребление при нажатой кнопке, мА, не более

5





Технические характеристики контроллера управления.

Конструктивно контроллер управления выполнен на одной плате с радиоприемником. Контроллер осуществляет следующие функции:

  • программирование радиобрелоков и времени управления исполнительным устройством,
  • установка типа подключенного исполнительного устройства (срабатывание при подаче напряжения управления, срабатывание при снятии напряжения управления),
  • подача или снятие напряжения питания исполнительного устройства на заданное время по сигналам запрограммированных брелоков,
  • отключение исполнительного устройства от источника питания (защита) при превышении потребляемого исполнительным устройством тока заданного уровня,
  • звуковую сигнализацию текущих операций контроллера.



Напряжение питания, В

=12

Потребляемый ток, мА

5

Ток срабатывания защиты (отключения исполнительного устройства), А

2,0

Объем памяти радиобрелоков, шт.

7

Диапазон программируемого времени управления исполнительным устройством, с

1-15



Документация

Promix-RDS.01 Руководство по эксплуатации (скачать)

Сертификат соответствия Promix-RDS.01 (скачать)

Фото и видеоматериалы

3D-модель .IGS (скачать)
