Promix-SM112

Электромеханический замок для торговой мебели

Миниатюрный замок, предназначенный для ограничения доступа в различную торговую мебель: витрины из ЛДСП и алюминиевого профиля с одной или двумя распашными стеклянными дверцами, шкафы и выдвижные ящики прилавков. Пластиковый корпус, 3D-печать.

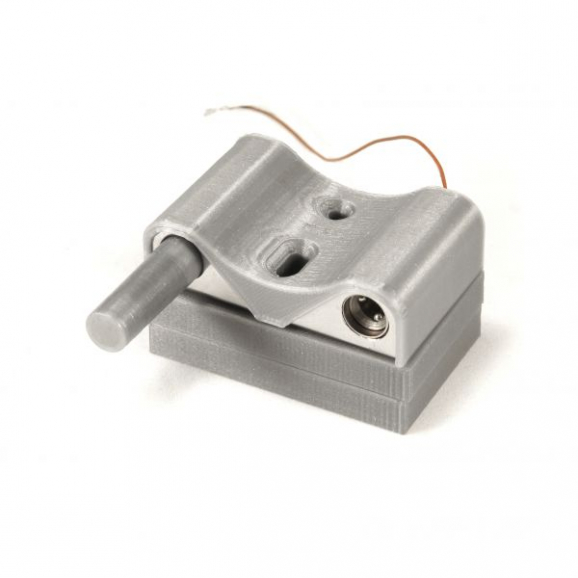

Замок для витрин и торговой мебели Promix-SM112

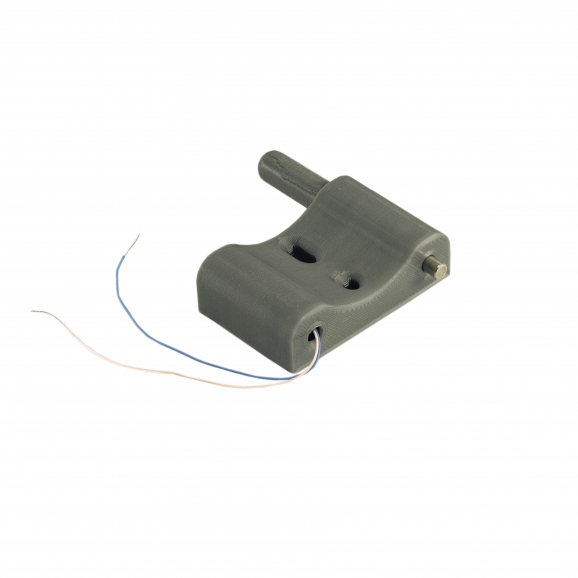

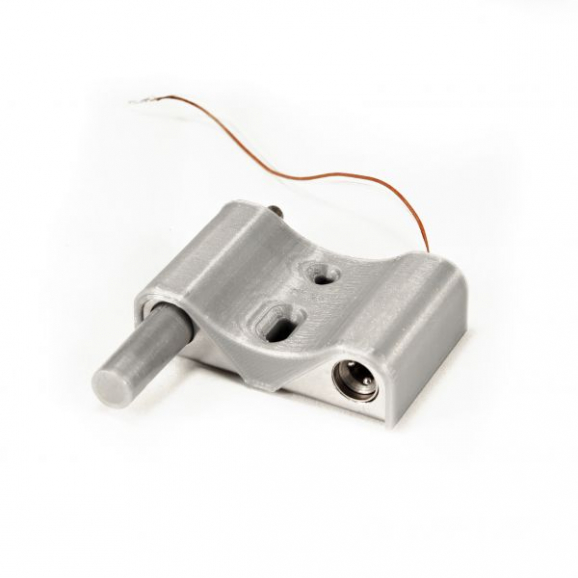

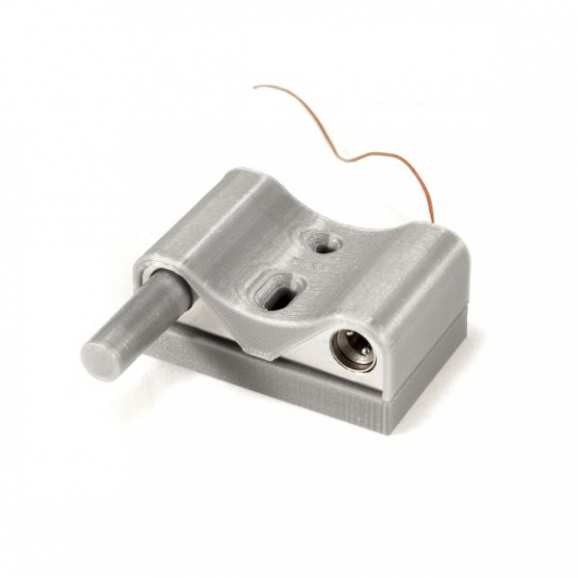

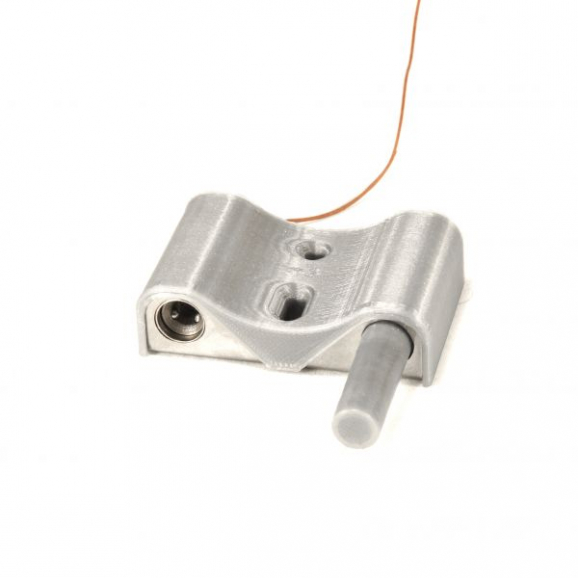

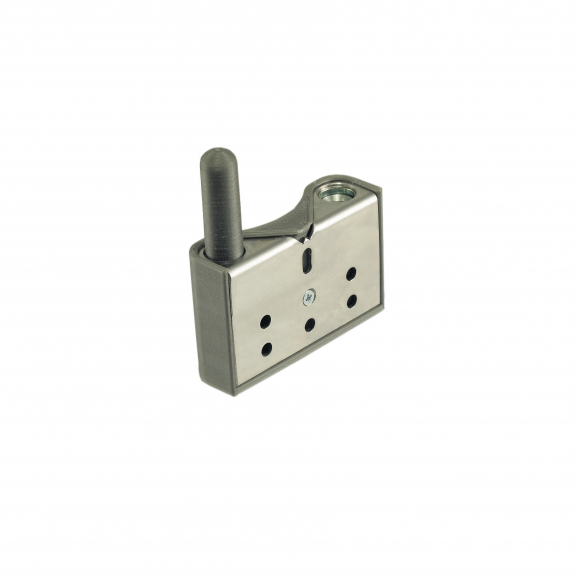

Замок для витрин и торговой мебели Promix-SM112 Замок Promix-SM112 c установленным справа блокиратором Замок Promix-SM112 для торговой мебели, блокиратор установлен слева Promix-SM112 - фото - 32 Замок установленный на регулировочную подкладку Замок Promix-SM112 для торговой мебели, установленный на две регулировочные подкладки Promix-SM112 - фото - 29 Promix-SM112 - фото - 28 Promix-SM112 - фото - 27 Promix-SM112 - фото - 26 Promix-SM112 - фото - 25 Promix-SM112 - фото - 24 Комплект поставки замка для витрин и торговой мебели Promix-SM112 Promix-SM112 - фото - 22 Promix-SM112 - фото - 21
Promix-SM112
Электромеханический замок для торговой мебели
Напряжение питания: 12В
Усилие удержания не менее 150 кг
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания
Потребляемый ток менее 100 мА
Встроенный толкатель двери - выталкивает дверь при открытии замка

Миниатюрный замок, предназначенный для ограничения доступа в различную торговую мебель: витрины из ЛДСП и алюминиевого профиля с одной или двумя распашными стеклянными дверцами, шкафы и выдвижные ящики прилавков. Пластиковый корпус, 3D-печать.





Сферы применения

Модификации

Модификации

Доступные для заказа модификации замков представлены в таблице:

Модель замка  Описание
Promix-SM112.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, цвет серый

Конструкция замка запатентована. Патент на изобретение №125239.

Особенности

Особенности

  • Один замок закрывает две двери;
  • Устанавливается на правые и левые двери;
  • Замок и толкатель можно менять местами;
  • Позволяет не устанавливать на дверь ручку, так как при открытии замка дверь приоткрывается сама;
  • Может быть установлен на различные типы и виды торгового оборудования;
  • Уникальное соотношение габаритных размеров, усилия удержания и потребляемого тока;
  • Для обеспечения нормальной работы замка при несоосном расположении ригеля и замка (например, неточном монтаже или провисании двери в процессе эксплуатации) ригель выполнен подвижным;
  • Не требует проведения профилактических работ и применения смазки на весь период эксплуатации.



Характеристики

Характеристики

  • Усилие удержания — не менее 150 кг
  • Напряжение питания постоянного тока — 10–14 В
  • Потребляемый ток (при 12В) — 0,1 А
  • Исполнение - нормально закрытый замок
  • Допустимая толщина стекла двери: 4-8 мм
  • Длина провода питания — 0,1 м
  • Масса изделия — не более 0,2 кг
  • Степень защиты: IP54

Условия эксплуатации

Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Описание

Описание

Promix-SM112 - новое наименование электромеханического замка "Шериф-2M".



Устройство и принцип действия

Миниатюрный электромеханический  замок Promix-SM112  имеет шариковый механизм фиксации и встроенный толкатель.

Он состоит из замка и ригеля. Конструкция ригеля позволяет устанавливать его на двери, ящики и другие поверхности из ЛДСП, а также на стеклянные двери толщиной 4 – 8 мм.

Замок производится только в нормально закрытом исполнении. Напряжение питания 12 В постоянного тока.

При отсутствии напряжения питания и вставленном ригеле замок закрыт.

Чтобы открыть дверь нужно подать на замок напряжение или импульс напряжения длительностью от одной до нескольких секунд и нажать на дверь, после чего толкатель оттолкнет и приоткроет дверь.

Замок закрывается только при снятом напряжении питания, для этого нужно плотно прикрыть дверь.

Если на дверь не нажимать, то после снятия напряжения питания или окончания действия импульса, замок снова заблокируется и дверь останется запертой.

Это позволяет одним контроллером системы дистанционного управления СКУД  управлять сразу группой замков, расположенных на соседних витринах.

 Например, в магазине к Системе дистанционного управления Promix-RDS.01 подключено несколько замков на витринах. В контроллере установлена длительность времени разблокировки замка 1 секунда.

Продавец подходит к требуемой витрине, нажимает кнопку на радиобрелоке, после чего все замки на 1 секунду переходят в разблокированное состояние. За это время продавец должен нажать на дверь, которую нужно открыть, замок отталкивает и приоткрывает дверь.

Остальные замки через секунду переходят в прежнее заблокированное состояние и запирают витрины.





Подача и снятие напряжения может осуществляться органами как дистанционного, так и местного управления

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру



Применение

Замок Promix-SM112 используется  для ограничения доступа в торговое оборудование и мебель:

● Витрины из ЛДСП с одной или двумя распашными стеклянными дверцами;

● Витрины из алюминиевого профиля с одной или двумя распашными стеклянными дверцами;

● Шкафы и выдвижные ящики прилавков из ЛДСП.



Сборка и монтаж

Замок устанавливается на неподвижную поверхность, а ригель на дверь. Если двери две, то вторая дверь запирается запорной планкой.

Регулировка положения замка осуществляется специальными прокладками регулировочными, кронштейн ригеля прижимается к стеклу через упорные  прокладки.

При необходимости толкатель может быть переставлен на другую сторону замка.

Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.

«ШЕРИФ-2М» Фото установки замка на стекло «ШЕРИФ-2М» Фото установки замка на двери из ЛДСП

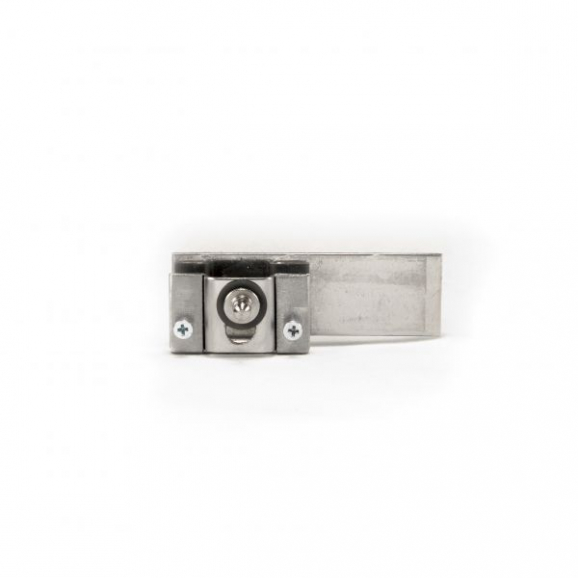

Крепление ригеля на стеклянные двери           Крепление ригеля на двери из ЛДСП

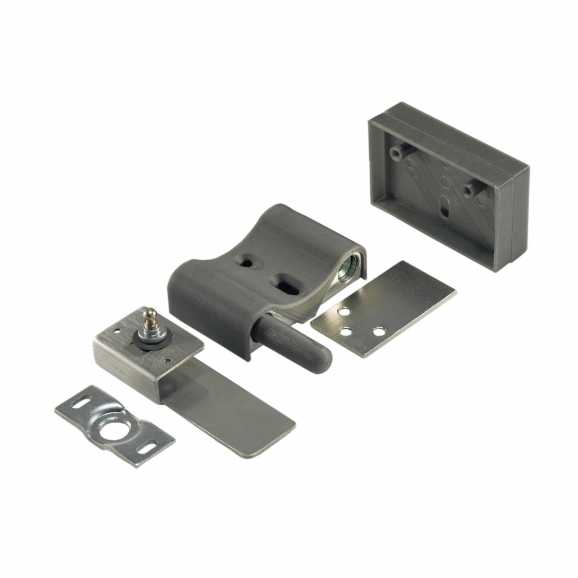

Комплект поставки

  • Замок — 1 шт.

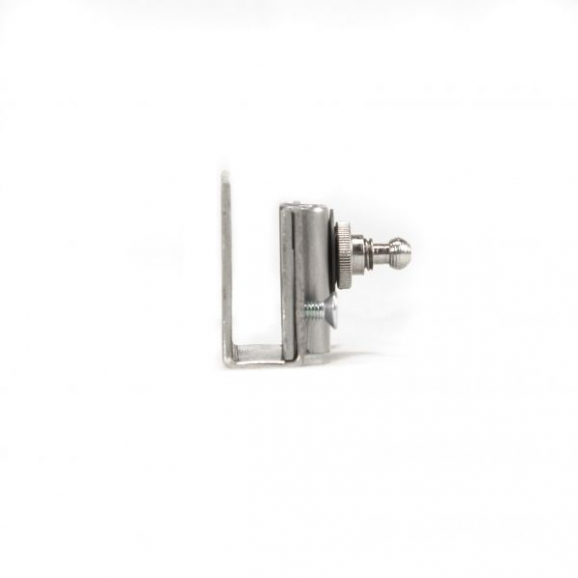

  • Ригель с кронштейном крепления на стекло толщиной 4-8 мм — 1 шт.
  • Кронштейн крепления ригеля для ЛДСП— 1 шт.
  • Планка запорная для ЛДСП — 1 шт.

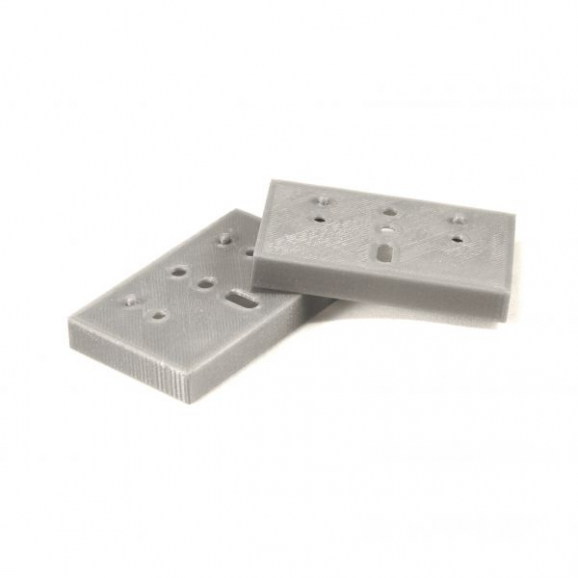

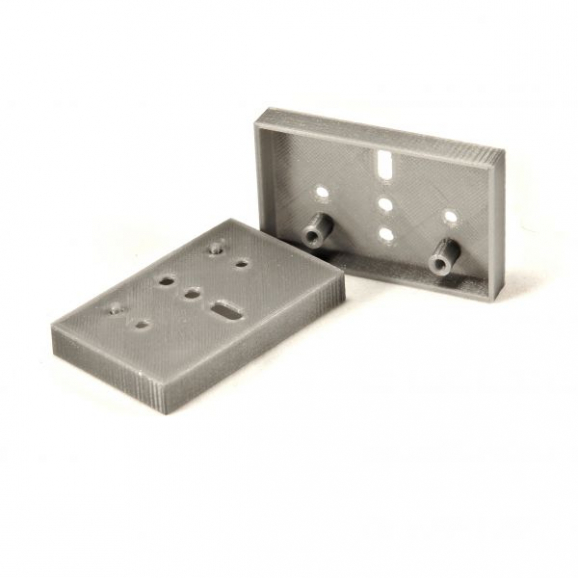

  • Прокладка регулировочная — 2 шт.
  • Прокладка упорная под стекло - 2 шт.
  • Комплект крепежа
  • Руководство по экспулатации







Документация

Документация

Руководство по эксплуатации «Promix-SM112»
Скачать
Operating manual «Promix-SM112» EN
Download
Сертификат
Скачать
3D-модель замка Promix-SM112.STEP
Скачать

Схемы и чертежи

Схемы и чертежи

Габаритные и установочные размеры замка Promix-SM112

Габаритные и установочные размеры ригеля

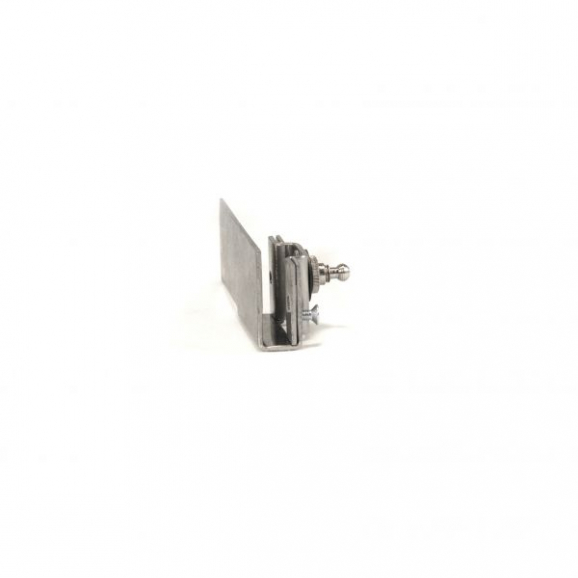

Габаритные и установочные размеры ригеля на кронштейне для крепления к стеклу

Фото и видео

Фото и видео

Фото установки замка "Шериф-2М" на стеклянную витрину

Фото установки замка "Шериф-2М" на стеклянную витрину

Фото установки замка "Шериф-2М" на шкаф из ЛДСП

Оснащение торговой мебели магазина электромеханическими замками Promix-SM112

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Фото крепления ригеля к стеклянной дверце витрины

Фото электромеханического замка Promix-SM112, установленного на витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на стеклянной витрине

Электромеханический замок Promix-SM112 на шкафу из ЛДСП в нижней части витрины

Электромеханический замок Promix-SM112 на шкафу из ЛДСП в нижней части витрины

Электромеханический замок Promix-SM112 на шкафу из ЛДСП в нижней части витрины

Пример крепления ригеля при установке электромеханического замка Promix-SM112 на мебель из ЛДСП

Электромеханический замок Promix-SM112 на мебели из ЛДСП

Ниже представлена информация по установке и работе замка Promix-SM112 (старое название "ШЕРИФ-2М"):
