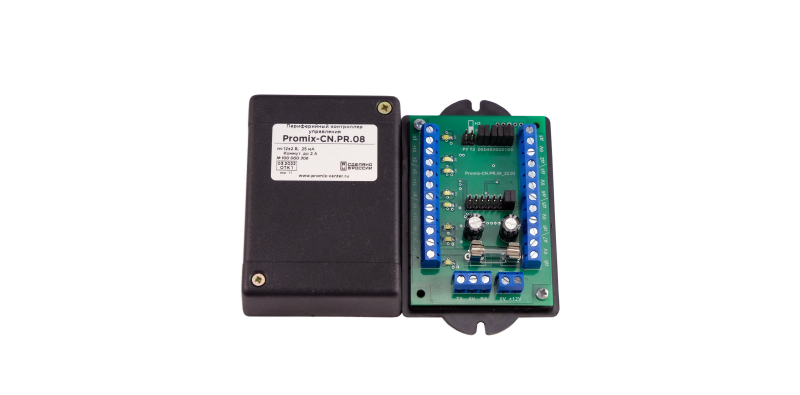

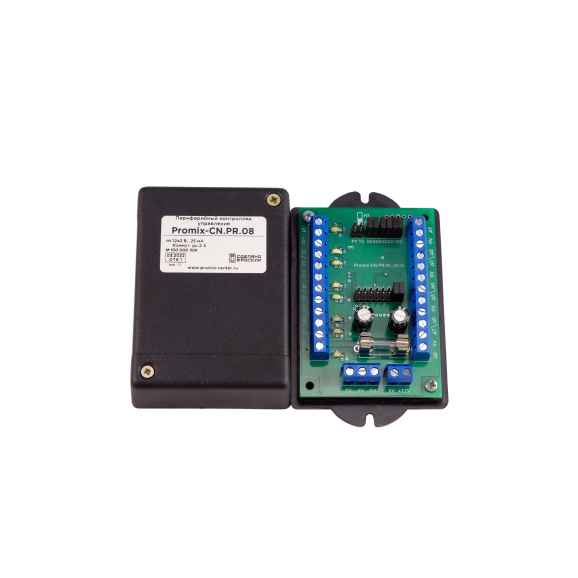

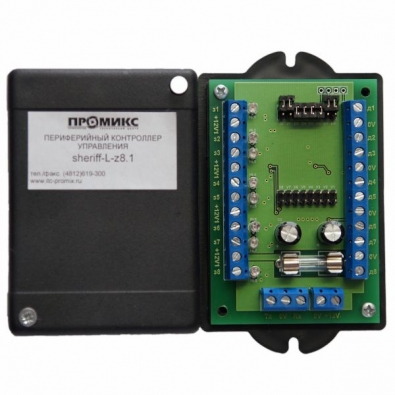

Promix-CN.PR.08

Описание

Периферийный контроллер управления Promix-CN.PR.08 предназначен для коммутации электромеханических, электромагнитных замков и других исполнительных устройств в составе системы группового управления Promix-Locker.

Применяется для ограничения доступа в шкафы-локеры раздевалок, банковские ячейки, ячейки хранения багажа и т.п., а также дистанционного управления различными механизмами (шлагбаумами, вентиляторами, осветителями площадок и т.п.).

Содержит 8 выходных каналов для коммутации 8 замков и 8 входных каналов для подключения 8 датчиков дверей или механизмов.

Функции контроллера

• Прием и исполнение команд коммутации замка и других команд управления,
• Регистрация состояния датчиков дверей или механизмов,
• Адресация контроллера по его порядковому номеру (до 64 шт.) и по порядковому номеру замка (до 8 шт. в одном контроллере),
• Управление 2 типами замков: «нормально-открытый» (НО), «нормально-закрытый» (НЗ).

Сервисные функции контроллера

• Установка времени открытого состояния замка,
• Наладочный режим с ручным управлением замками,
• Регистрация короткого замыкания и обрыва линий датчиков.

Работа контроллера в системе доступа

Promix-CN.PR.08 является устройством с командным управлением и подключается (в количестве до 64 шт.) в единый контроллер локальной сети Promix-CN.LN.01.

Promix-CN.LN.01 подключается к устройству управления (сервер, ПК, ноутбук, одноплатный компьютер, планшет и пр.):

- напрямую по USB интерфейсу (класс CDC - виртуальный COM-порт),

- по любой проводной или беспроводной связи (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.) через различные преобразователи интерфейсов, одноплатные компьютеры, роутеры и пр. устройства с USB интерфейсом.

Операционные системы устройства управления: Windows, UNIX-like (Linux, Android и пр.).

Принцип работы контроллера

1. Promix-CN.PR.08 поддерживает 2 типа замка и переходит в один из них по включению питания:

• Тип замка «нормально-открытый»: на замок постоянно подаётся напряжение,
• Тип замка «нормально-закрытый»: питание замка отсутствует.

2. Для активации замка (открытия «НЗ» или закрытия «НО») отсылается команда «Открыть замок» (см. руководство по эксплуатации). Замок на время активируется с зажиганием светодиода.

3. Время активации замка задаётся с интервалом от 0.25с до 64с или от 15с до 3825с (64мин) в зависимости от выбранного шага отсчёта.

Если указывается 0, то замок переводится в триггерный режим, при котором требуется передача команд на открытие замка и его закрытие.

4. Текущее состояние датчиков, зарегистрированное контроллером Promix-CN.PR.08, автоматически считывается контроллером Promix-CN.LN.01 и пересылается в устройство управления.

Ручной опрос датчиков возможен применением вместо Promix-CN.LN.01 преобразователя интерфейсов Promix-AD.RI.01, в котором отсутствуют элементы автоматизации системы Promix-Locker.

5. Минимальный набор устройств для коммутации замков в системе Promix-Locker:

• Устройство управления,
• Контроллер Promix-CN.LN.01,
• Контроллер Promix-CN.PR.08,
• Замки, например, Promix-SM104, Promix-SM308 и другие,
• Блок питания 12В с током от 1А для коммутации нескольких замков.

Тех.характеристики

Количество выходных каналов управления . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Количество входных каналов контроля . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Напряжение питания контроллера . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-14 В

Напряжение питания замков . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-36 В

Потребляемый ток, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 мА

Ток в цепи замка, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 А

Длина линии связи, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . 400 м

Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . 90х65х30 мм

Масса, г. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

Документация

Promix-CN.PR.08 Руководство по эксплуатации (скачать)

ПО для тестирования контроллера Promix-CN.PR.08 и драйвер для Windows (XP, 7, 8.1) (скачать)
(для windows10 и новее — драйвер не требуется)

Габаритные и установочные размеры контроллера Promix-CN.PR.08
