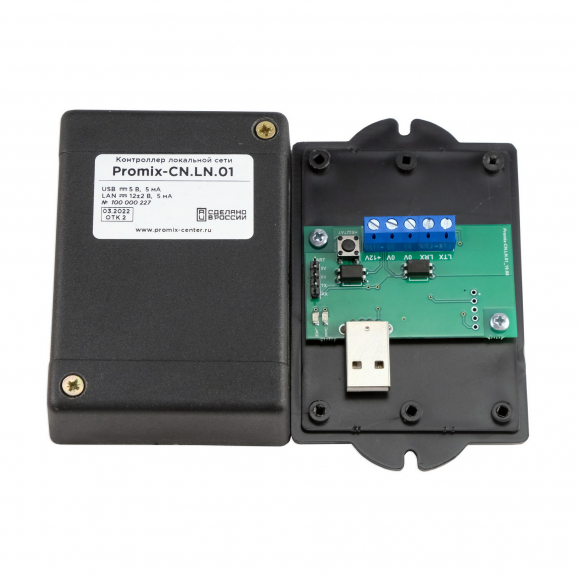

Promix-CN.LN.01

Описание

Контроллер локальной сети Promix-CN.LN.01 (далее - контроллер) входит в состав системы управления Promix-Locker и предназначен для организации сети управления электромеханическими замками, блокираторами, иными механизмами и сканирования их текущего состояния (срабатывание датчиков, потеря связи, предъявление идентификаторов и пр.) по USB и UART интерфейсам.

Реализация технологии доступа осуществляется устройством верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах, ОС «Windows», а также программным обеспечением устройств управления с UART интерфейсом.

Функции контроллера

• Организация связи устройства верхнего уровня (ВУ) и СКУД Promix-Locker,
• Поиск, определение контроллеров Promix, подключенных к СКУД,
• Создание, обновление таблицы контроллеров, отправка таблицы в ВУ,
• Регистрация наличия связи и питания контроллеров в СКУД,
• Регистрация событий в СКУД (срабатывание датчиков, считывателей идентификаторов и пр.) – автоматическое, ручное,
• Передача информации о контроллерах в ВУ – автоматическое, по запросу,
• Установка настроек СКУД,
• Передача команд управления контроллерам,
• Гальваническая развязка цепей питания ВУ и СКУД,
• Разделение контроллеров на секции (секционирование СКУД),
• Режим ручной нештатной активации механизмов, подключённых к контроллерам СКУД,
• Световая индикация состояния связи с ВУ и контроллерами СКУД

В состав системы Promix-Locker входят следующие устройства, производимые компанией «Промикс»:

- электромеханические замки,

- периферийные контроллеры управления механизмами (Promix-CN.PR.04, Promix-CN.PR.08),

- периферийные контроллеры чтения идентификаторов (Promix-CN.RD.01),

- электронные замки для мобильного городского транспорта Promix-SM307,

- контроллер локальной сети Promix-CN.LN.01,

- преобразователи/повторители интерфейса Promix-AD.RI.01 в качестве усилителей сигнала.

А также:

- источник питания локальной сети,

- устройство верхнего уровня (сервер, мини-ПК, терминал, планшет и пр.).

Упрощённый вариант реализации сети показан на рисунке:

Операционной системой верхнего уровня контроллер распознаётся как виртуальный COM порт, назначая порядковый номер.

Тех.характеристики

Общие:

Напряжение питания контроллера . . . . . . . . . . . . . . . . . . . . . . . . . . +5В

Напряжение питания локальной сети . . . . . . . . . . . . . . . . . . . . . . . .+12±2В

Потребляемый ток, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5мА

Длина линии связи с устройством верхнего уровня . . . . . . . . . . . .<3м

Поддерживаемые ОС верхнего уровня . . . . . . . . . . . . . . . . . . . . . . .UNIX-like, Windows

Скорость обмена данными по USB . . . . . . . . . . . . . . . . . . . . . . . . . .12Мбит/с (Full-Speed)

Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90х65х30мм

Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120г

Локальная сеть:

Длина линии связи, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400м

Уровень 0 линии LRx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+12В

Уровень 0 линии LTx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0В

Сопротивление закоротки линии Rx уровня 0 . . . . . . . . . . . . . . . < 0.1кОм

Сопротивление закоротки линии Rx уровня 1 . . . . . . . . . . . . . . . < 50кОм

Блок UART (используется TTL 5В):

Скорость обмена данными по UART, не более . . . . . . . . . . . . . . . . 115.2кБод/с

Уровень 0 линии Tx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5В

Уровень 0 линии Rx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5В

Документация

Promix-CN.LN.01 Руководство по эксплуатации (скачать)

ПО для тестирования контроллера Promix-CN.LN.01 и драйвер для Windows (XP, 7, 8.1) (скачать)
(для windows10 и новее — драйвер не требуется)

Габаритные и установочные размеры контроллера Promix-CN.LN.01

Схема включения в сеть Promix-Locker
