Promix-SM503 и Promix-SM504 добавляют электроуправление под стандартную дверную ручку. Promix-AD.ET.01 передаёт питание на полотно без гибкого кабель-перехода.*
Пришлите фото двери и фурнитуры. Подберём замок, исполнение и способ подвода питания.
* Promix-AD.ET.01 — только для дверей и конструкций из нетокопроводящих материалов. Подробнее

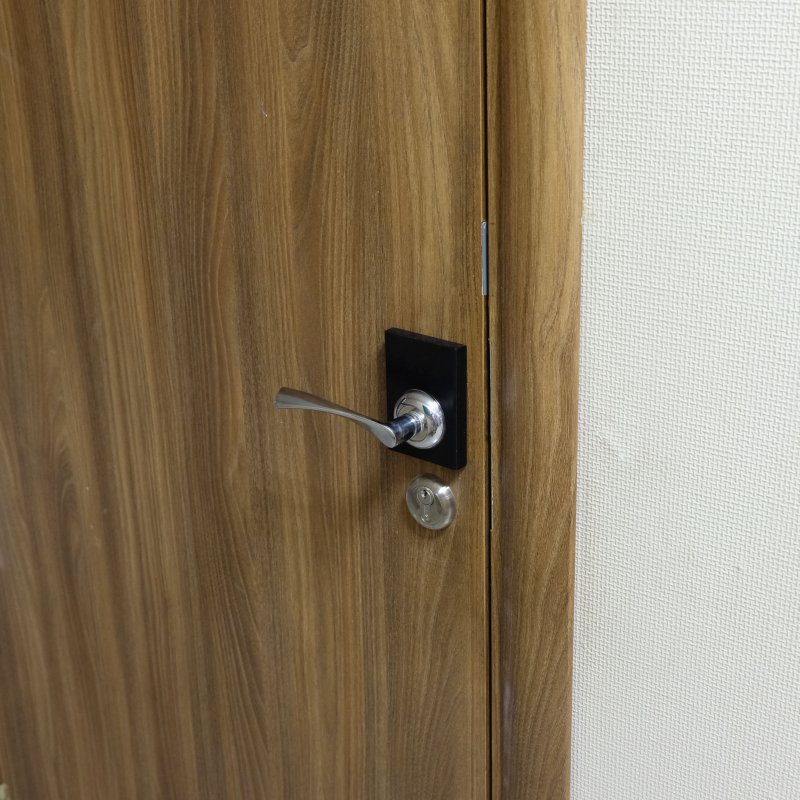

Электроуправление можно встроить в привычную механику: механизм Promix устанавливается между полотном и ручкой и работает со штатной фалевой защёлкой.
Если механическая совместимость есть, штатная ручка и фалевая защёлка остаются на месте — менять их не нужно.
Контролируемый вход и свободный выход или контролируемые вход и выход.
Используйте кабель-переход или Promix-AD.ET.01 для двери из нетокопроводящего материала.
Начните с задачи двери — затем выберите замок и способ подключения.

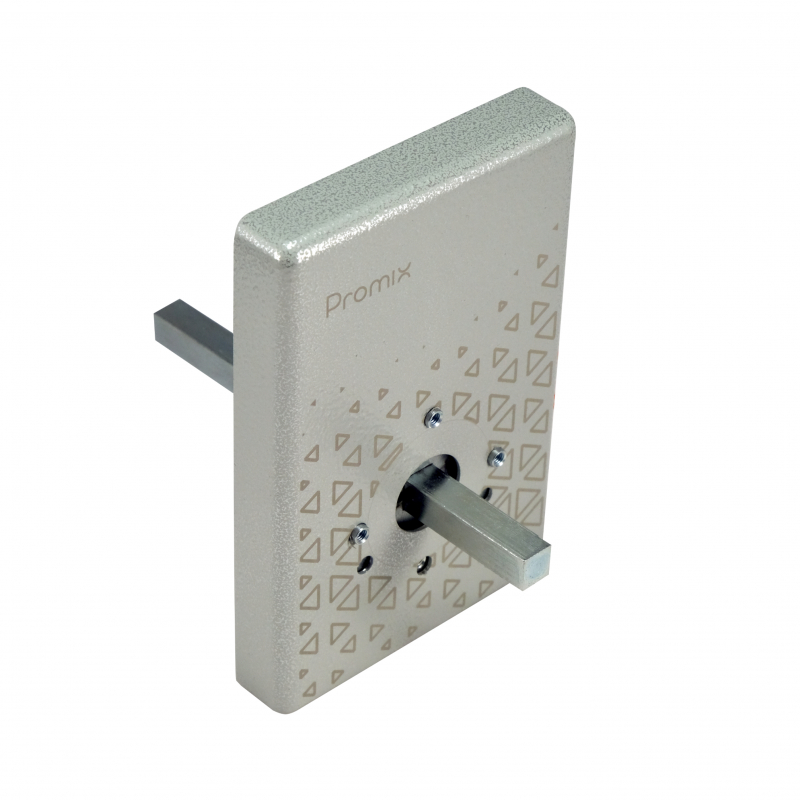

Без питания наружная ручка вращается вхолостую. После подачи питания она соединяется со штатной защёлкой. Внутренняя ручка работает при любом состоянии этого замка.

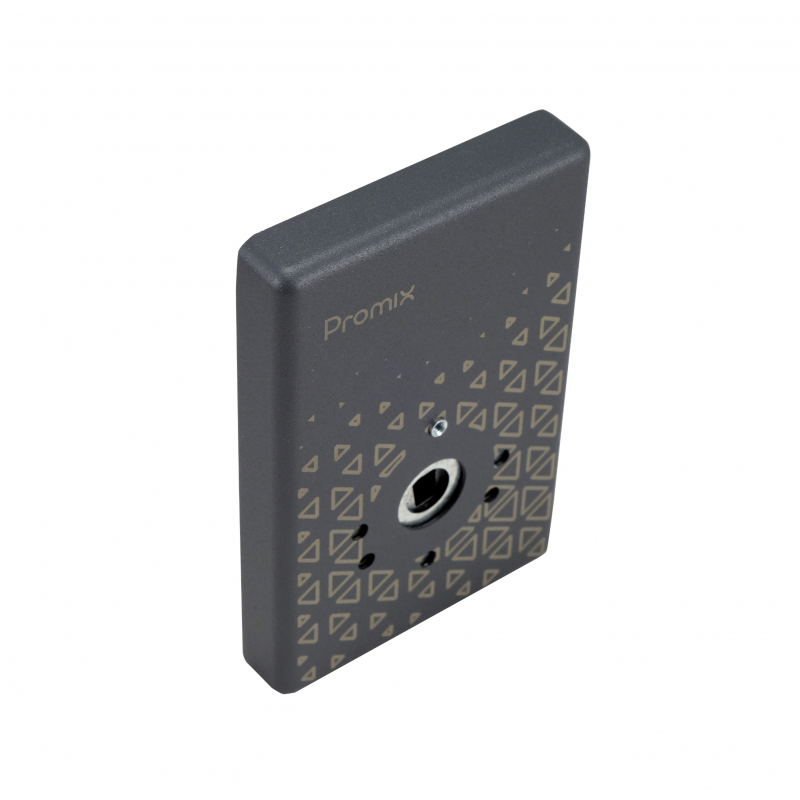

Блокирует вращение общего квадрата и обеих ручек. Подходит для двухстороннего контролируемого прохода, когда СКУД разрешает вход и выход.
Предусмотрите аварийное открывание и учтите требования к эвакуации на объекте.
Карточка Promix-SM503 ↗

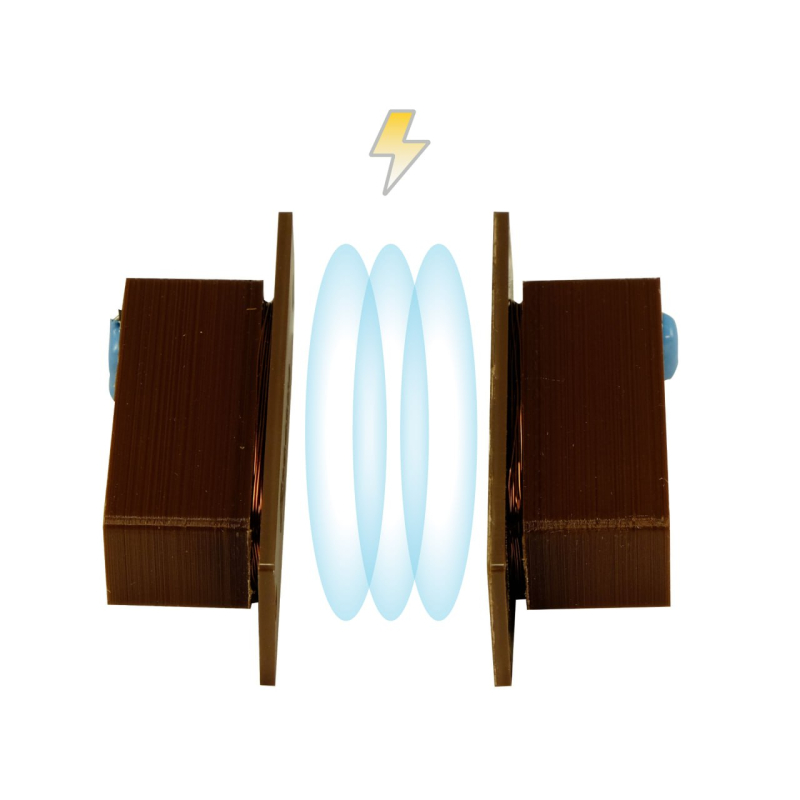

Передатчик в дверной коробке передаёт энергию приёмнику на дверное полотно. Для Promix-SM503, Promix-SM504 и других устройств с небольшим постоянным потреблением при совместимых параметрах.
Только для дверей и конструкций из нетокопроводящих материалов. Для металлических конструкций не применяется.
Карточка Promix-AD.ET.01 ↗Главное отличие — поведение внутренней ручки.
Нужен свободный выходВыбирайте Promix-SM504
Нужен контроль входа и выходаВыбирайте Promix-SM503
| Задача / особенность | Promix-SM504 | Promix-SM503 |
|---|---|---|
| Контроль входа снаружи | Да | Да |
| Возможность выхода | При любом состоянии замка | При разблокированных ручках |
| Контроль выхода через СКУД | Не блокирует выход | Возможен |
| Действие при закрытом состоянии замка | Наружная ручка вращается вхолостую | Поворот ручек блокируется |
| Исполнение | НЗ; CW или CCW | НО или НЗ |
| Штатная фалевая защёлка | Сохраняется при совместимости | Сохраняется при совместимости |
Promix-SM503 служит исполнительным механизмом. Фиксацию входа и выхода для учёта рабочего времени выполняет СКУД со считывателями с обеих сторон. Аварийное открывание и требования к эвакуации проверяются при проектировании.
Наружная ручка нажимается, но язычок не втягивается. Изнутри нажатие ручки втягивает язычок при любом состоянии Promix-SM504.
Показан принцип работы. Отдельно запертый ключом ригель штатного замка эта схема не отпирает.
Контроллер СКУД управляет питанием замка. Посетитель пользуется той же дверной ручкой.
Обе ручки заблокированы и не поворачиваются. Язычок защёлки остаётся снаружи. Чтобы разблокировать НЗ-исполнение, СКУД подаёт питание.
Показан принцип работы. Promix-SM503 блокирует поворот ручек, но не перемещение самого язычка защёлки.
Promix-SM503 блокирует вращение общего квадрата и обеих дверных ручек. После разблокировки нажатие любой ручки втягивает язычок штатной защёлки.
Без питания ручки заблокированы.
При подаче питания —
разблокированы.
Без питания ручки разблокированы.
При подаче питания —
заблокированы.
Подходит для двухстороннего контроля прохода и учёта рабочего времени в составе СКУД.
Проверить совместимость двери ↗Предусмотрите аварийное открывание и учтите требования к эвакуации на объекте.
Для Promix-SM504 важен поворот наружной ручки при нажатии. Обозначение двери «левая / правая» не заменяет эту проверку.
CW — clockwise, по часовой стрелке.
Ручка нажимается по часовой стрелке, если смотреть на неё снаружи защищаемого помещения.
CCW — counterclockwise, против часовой стрелки.
Ручка нажимается против часовой стрелки, если смотреть на неё снаружи защищаемого помещения.
01Снимается ручка и проверяется геометрия креплений.
02Подготавливаются монтажные отверстия и подвод питания.
03Устанавливается замок Promix, затем возвращается ручка.
Установка требует проверки квадрата, конструкции двери, а также взаимного расположения крепёжных отверстий ручки и штатного замка. Для Promix-SM504 механизм располагается снаружи помещения. Точные размеры и порядок монтажа — в руководствах.

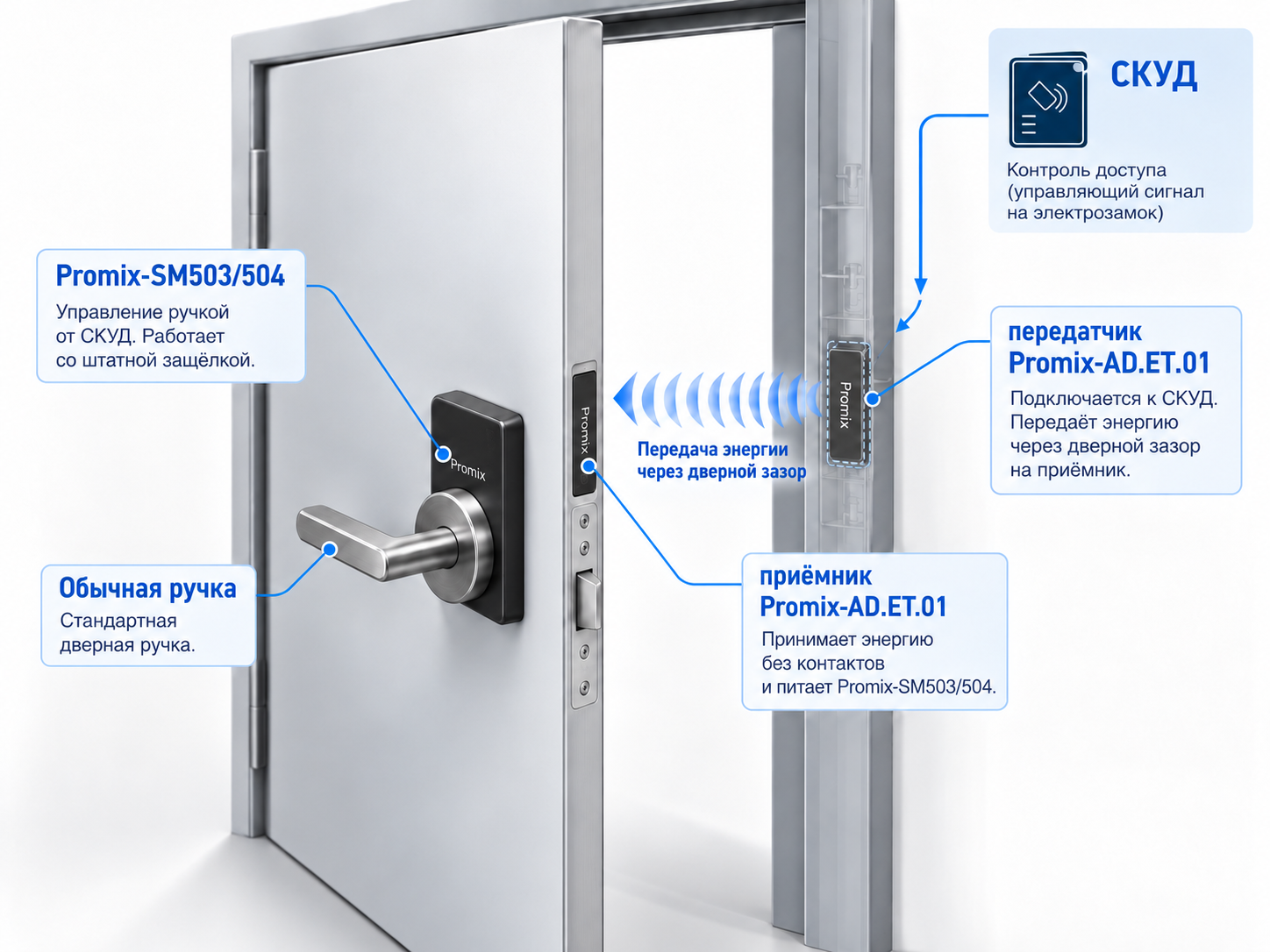

Открыть документацию ↓Скрытый подвод к передатчику в коробке и приёмник в торце двери позволяют питать замок без гибкого провода между коробкой и полотном.
* Доступная мощность зависит от зазора. Передача энергии происходит при совмещённых передатчике и приёмнике; совместимость проверяют по потреблению устройства.
Нужен импульс высокой мощности?
Для импульсных замков с
большим потреблением предусмотрен Promix-AD.ET.02: энергия
накапливается в приёмнике и выдаётся в нагрузку импульсом.
Promix-AD.ET.02 — отдельное устройство для импульсного питания.
Promix-AD.ET.01 предназначен для постоянного питания.
Руководство Promix-AD.ET.02 ↗
Сохранить подходящую фурнитуру кабинетов и переговорных, организовать вход по карте и привычный выход ручкой.
Promix-SM504Связать открывание ручками с разрешением СКУД. Учёт событий ведёт система со считывателями на входе и выходе.
Promix-SM503 + двухсторонняя СКУДПередать энергию через зазор без гибкого перехода. Проверить материал всей конструкции и электрические параметры нагрузки.
Promix-AD.ET.01Замок можно использовать с кабель-переходом или выбрать комплект с бесконтактным питанием.
Контроль входа снаружи, открывание внутренней ручкой при любом состоянии замка.
Для контролируемого входа и свободного выхода без гибкого кабель-перехода.
Только для нетокопроводящих конструкций.
Для прохода с обеих сторон по разрешению СКУД без гибкого кабель-перехода.
Только для нетокопроводящих конструкций.
Актуальные цены доступны в карточках каталога Promix.
Комплекты рассчитываются по текущим ценам изделий со скидкой
5%. Исполнение, наличие и итоговая стоимость
подтверждаются в счёте. Контроллер СКУД, считыватели, источник питания,
кабели и монтаж в указанные комплекты не входят.
Проверьте размеры, питание и условия эксплуатации до заказа. Руководства содержат характеристики и монтажные схемы.
Разработка и производство электромеханических запирающих устройств Promix.
Решение замков Promix-SM503 и Promix-SM504 защищено патентом на изобретение № 214604.
Помощь в выборе исполнения и проверке совместимости двери, фурнитуры и питания.
При совместимой механике — нет. Проверяются фалевая защёлка, квадрат и расположение креплений. Монтаж может потребовать дополнительных отверстий и подготовки подвода питания.
Promix-SM503 и Promix-SM504 подбирают по механической совместимости. Для металлической двери нужен другой способ подвода питания: Promix-AD.ET.01 не допускается использовать в токопроводящих конструкциях, включая сталь и алюминий.
У Promix-SM504 наружная ручка не приводит защёлку в действие, внутренняя остаётся связана с ней. У Promix-SM503 поведение зависит от исполнения: НЗ блокирует ручки без питания; НО оставляет их разблокированными без питания. Отдельно запертый ригель штатного замка ни одно из этих устройств не отпирает.
Нет. Питание можно подвести через подходящий кабель-переход. Promix-AD.ET.01 — альтернативный способ для нетокопроводящих конструкций при допустимых нагрузке и монтажном зазоре.
Promix-AD.ET.01 предназначен для длительного постоянного потребления. Promix-AD.ET.02 накапливает энергию и выдаёт её импульсом — для совместимых импульсных замков с большим потреблением. Версию выбирают по режиму работы, току, энергии импульса и зазору.
Да, если её схема управления и источник питания соответствуют выбранному исполнению замка. Для двухстороннего учёта нужны считыватели и логика СКУД на входе и выходе. Подбор замка не заменяет проектирование всей системы.
Promix-SM503 позволяет связать открывание обеими ручками с разрешением СКУД. Сама СКУД фиксирует идентификацию и события. Для подтверждения фактического прохода и защиты от прохода нескольких людей требуется соответствующая конфигурация системы. Для выхода предусматривают аварийное открывание.
