Promix-AD.ET

Устройство беспроводной передачи энергии электрозамку

Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на двери, посредством беспроводной передачи энергии от дверной коробки к двери



Promix-AD.ET - фото - 5
Promix-AD.ET - фото - 5 Promix-AD.ET - фото - 4 Promix-AD.ET - фото - 3 Promix-AD.ET - фото - 2 Promix-AD.ET - фото - 1
New
Promix-AD.ET
Устройство беспроводной передачи энергии электрозамку

Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на двери, посредством беспроводной передачи энергии от дверной коробки к двери




2 181 ₽

Рекомендованная розничная цена

Сферы применения

Особенности

Особенности

НЕ ДОПУСКАЕТСЯ эксплуатация изделия в конструкциях из токопроводящих материалов, так как передача энергии осуществляется за счет электромагнитного поля.

Описание

Описание

Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на двери, посредством беспроводной передачи энергии от дверной коробки к двери.

2023-11-07_12-58-09

Гибкий переход больше не портит внешний вид!

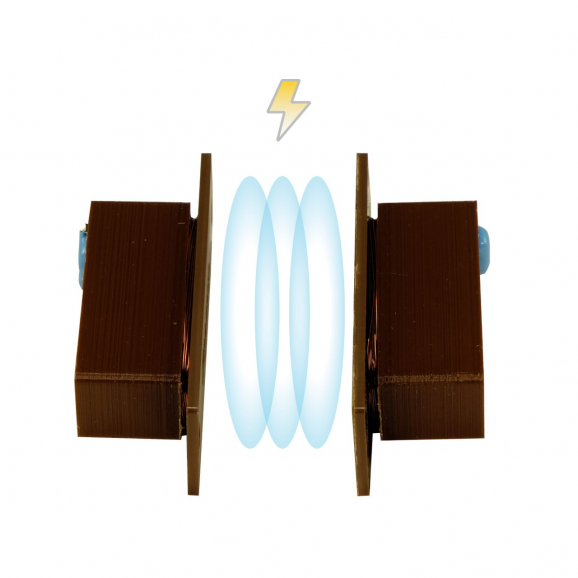

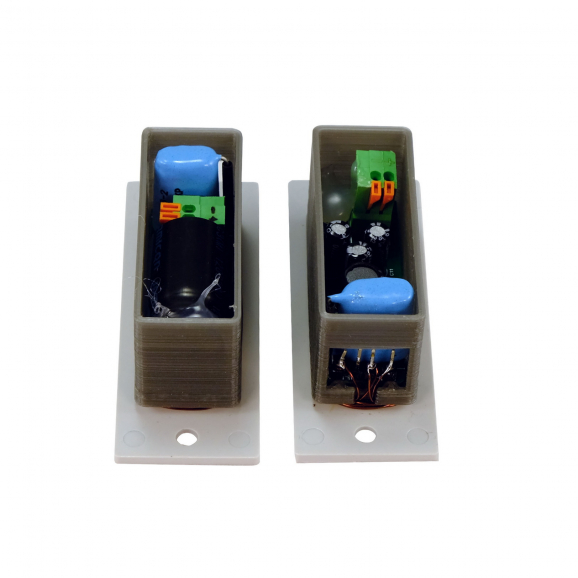

Состоит из двух частей: передатчика и приемника. Передатчик устанавливается в дверную коробку, а приемник - в торец двери.

Для передачи энергии необходимо подать напряжение питания на передатчик. При этом на приемнике будет формироваться напряжение питания для замка и других устройств. Мощность приемника зависит от величины зазора. Приемник оснащен накопителем энергии.

Структура обозначения:

Promix-AD.ET.N color,   где:



N

01 - для постоянного питания устройств

02 - для импульсного питания устройств

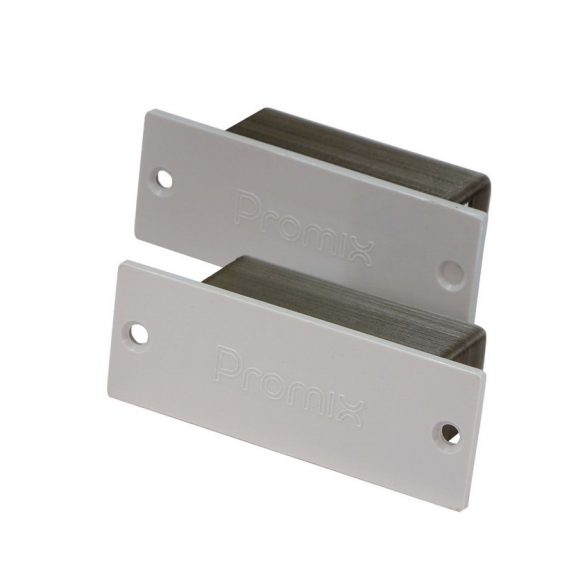

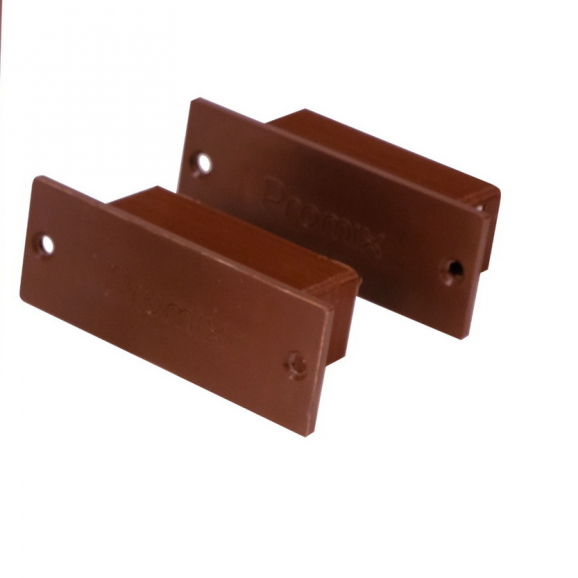

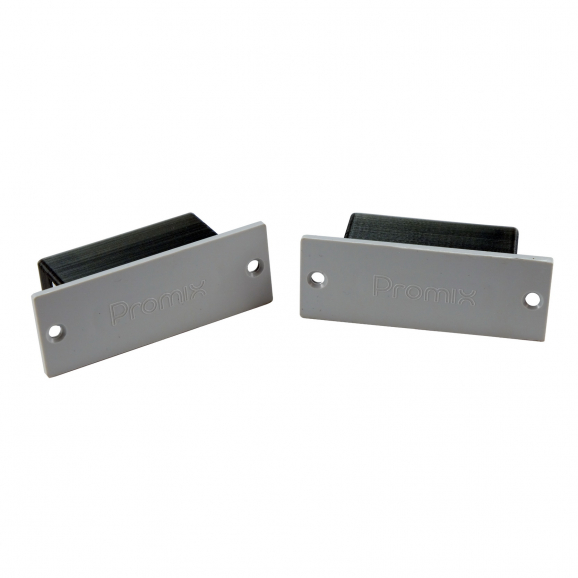

color - цвет корпуса:

white - белый,
brown - коричневый,
silver - серебро,
black - черный,
graphite - графит



Комплект поставки:

● Передатчик AD.ET.N.01- 1 шт;

● Приемник AD.ET.N.02 - 1 шт;

● Комплект крепежа;

● Руководство по эксплуатации – 1шт.

Модификации

Модификации

Выпускается двух модификаций, отличающихся особенностью работы и типом подключаемого замка:

Promix-AD.ET.01 - предназначен для управления исполнительными устройствами с длительным постоянным потреблением энергии. При наличии напряжения питания на передатчике на приёмнике формируется постоянное напряжение 12В максимальной мощности 1,5Вт (зависит от зазора, см.ниже).

Promix-AD.ET.02 - предназначен для управления исполнительными устройствами с импульсным потреблением энергии. При наличии напряжения питания на передатчике, происходит накопление энергии в приёмнике, и при достижении 13В накопитель энергии разряжается на нагрузку.

Характеристики

Характеристики

Характеристика Promix-AD.ET.01 Promix-AD.ET.02
Напряжение питания передатчика (постоянный ток), В 12±2
Потребляемый ток не более, А не более 0,5
Напряжение выходное приемника, В 13
Энергия накопителя приемника, Дж - 0,4
Минимальное время накопления энергии при напряжении питания передатчика 10В и зазоре 7мм, сек - 2,5
Максимальное время непрерывного включения генератора, сек не нормируется 30
Максимальное расстояние между передатчиком и приемником, мм 10 7
Мощность передатчика, Вт 1,5
Максимальный импульсный ток при 12В, А - 3,0
Рекомендованный зазор между передатчиком и приёмником, мм 2
Масса, г не более 100
Габаритные размеры передатчика и приемника, мм 75х28х27
Степень защиты IP не менее IP54



Условия эксплуатации:

В связи с низким напряжением питания постоянного тока изделие соответствует классу III по ГОСТ. 12.2.007.0-75 и является электробезопасным.

Вид климатического исполнения УХЛ2 по ГОСТ 15150-69.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -10 до +45 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея;

Не допускается установка изделия в токоведущих конструкциях (например: стальная или алюминиевая дверь)!

Документация

Документация

Promix-AD.ET.01 Руководство по эксплуатации (скачать)

Promix-AD.ET.02 Руководство по эксплуатации (скачать)

Декларация о соответствии Promix-AD.ET (скачать)

Схемы и чертежи

Короткий обзор работы и применения Promix-AD.ET.01



Схемы и чертежи

Габаритные и установочные размеры

График зависимости передаваемой мощности от величины зазора для Promix-AD.ET.01
