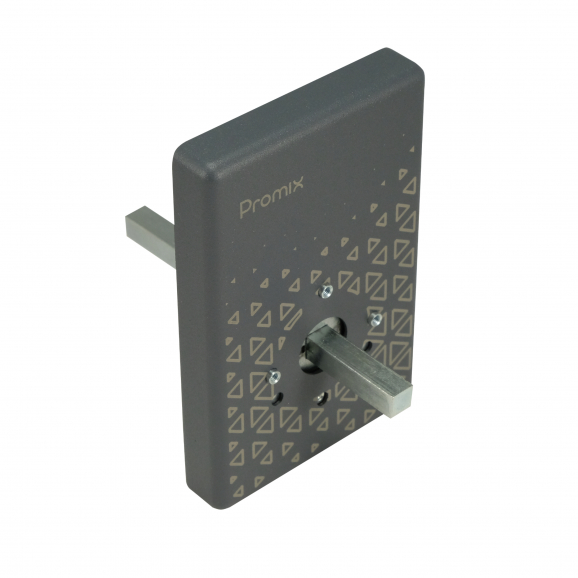

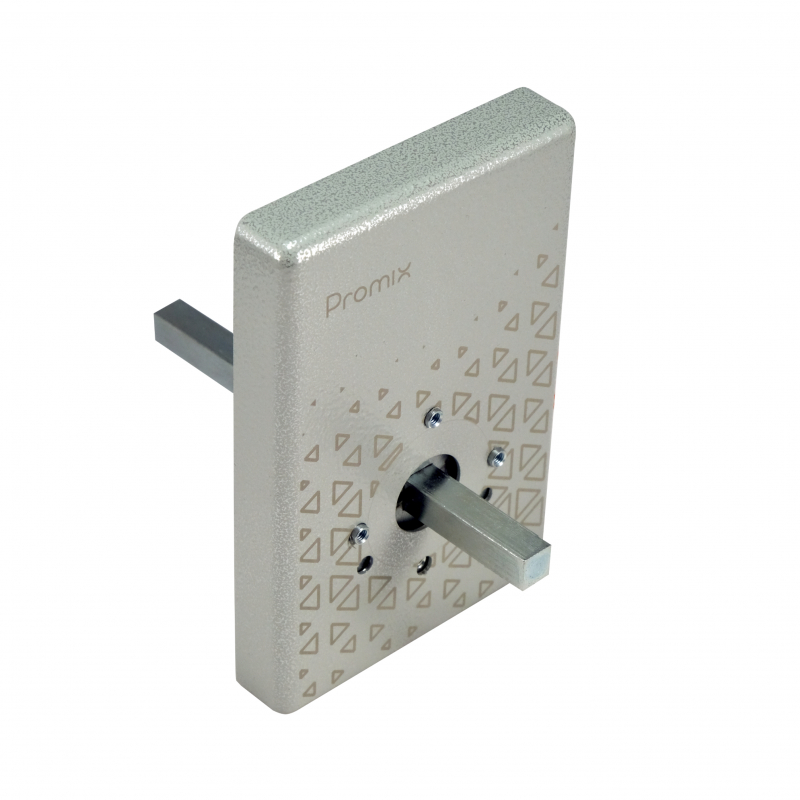

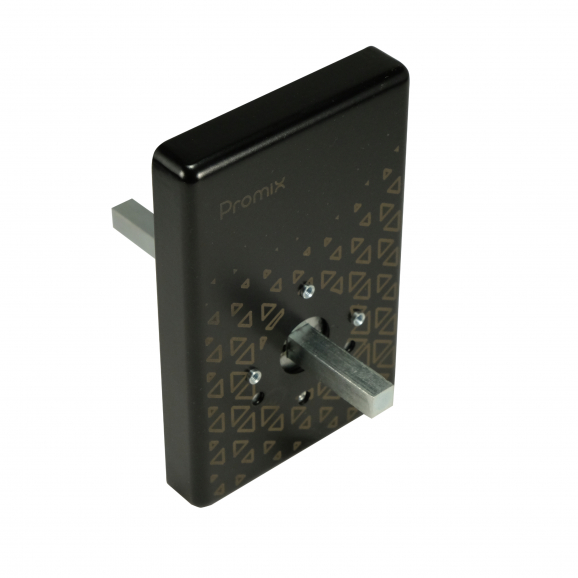

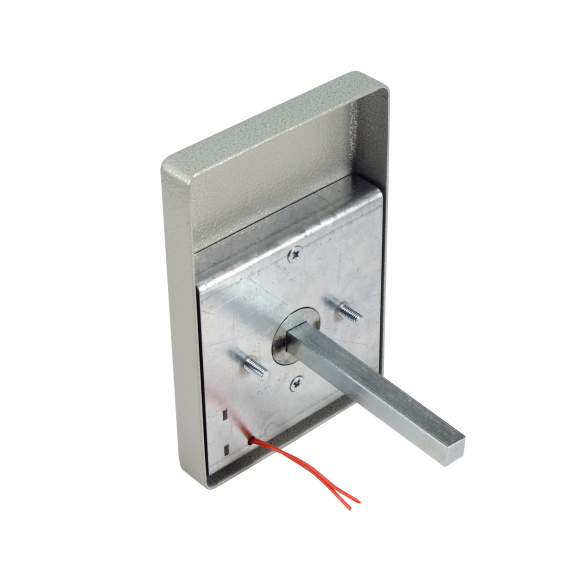

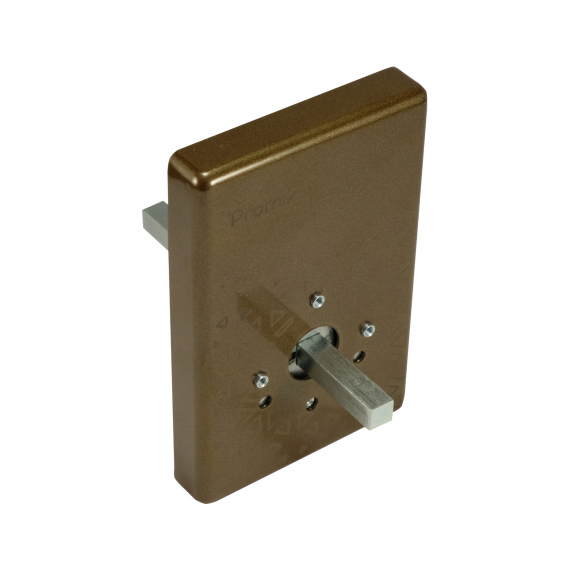

Promix-SM504
Добавьте электронный контроль доступа, сохранив штатный врезной замок и обычную дверную ручку.
Promix-SM504 устанавливается под наружную нажимную ручку и управляет её связью со штатной фалевой защёлкой.
Когда доступ закрыт, наружная ручка поворачивается вхолостую и не открывает дверь. После подачи питания ручка соединяется с защёлкой — и дверь открывается привычным нажатием.
Изнутри дверь открывается всегда, независимо от наличия питания.
2 928 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM504.XY-Z color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В; |
| Z - направление вращения ручки наличие дополнительных функций: |
CCW - вращение наружной ручки против часовой стрелке, CW - ращение наружной ручки по часовой стрелке |
| color - цвет корпуса: |

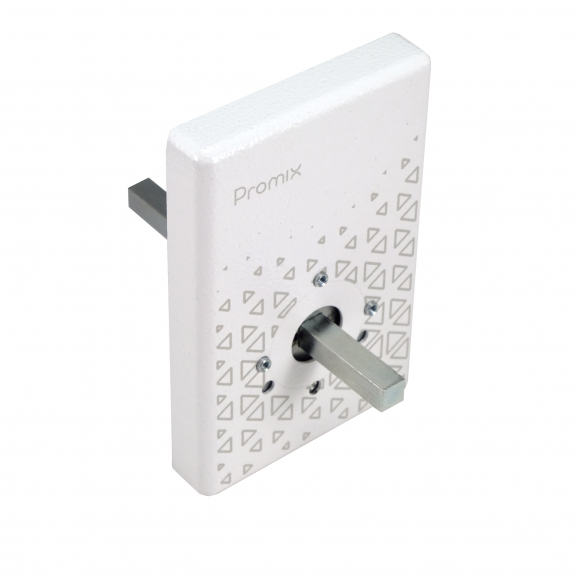

white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM504.10-CCW |
Нормально закрытый (открывается податей напряжения), напряжение питания 12 В, вращение наружной ручки против часовой стрелке |
| Promix-SM504.10-CW |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, вращение наружной ручки по часовой стрелке |
Конструкция замка запатентована. Патент на изобретение №214604.
Особенности
Особенности
Штатный замок остаётся
Не требуется заменять исправный врезной замок или защёлку на специальный электромеханический механизм.
Обычная ручка остаётся
После разрешения доступа пользователь открывает дверь привычным способом - нажатием на ручку.
Электромеханическая защёлка в дверной коробке не требуется
Электромеханический механизм Promix-SM504 устанавливается непосредственно под наружной ручкой.
Свободный выход изнутри
Внутренняя ручка постоянно механически связана с защёлкой и открывает дверь независимо от состояния питания.
Характеристики
Характеристики
Напряжение питания постоянного тока: 12 В
Потребляемый ток: 0,1 А
Надежность: не менее 400 000 циклов срабатывания.
Максимальный угол поворота ручек 60°.
Квадрат ручки: стандартный 8 мм
Гарантия: 24 месяца
В зависимости от направления вращения внешней блокирующей ручки замок выпускается в двух исполнениях:

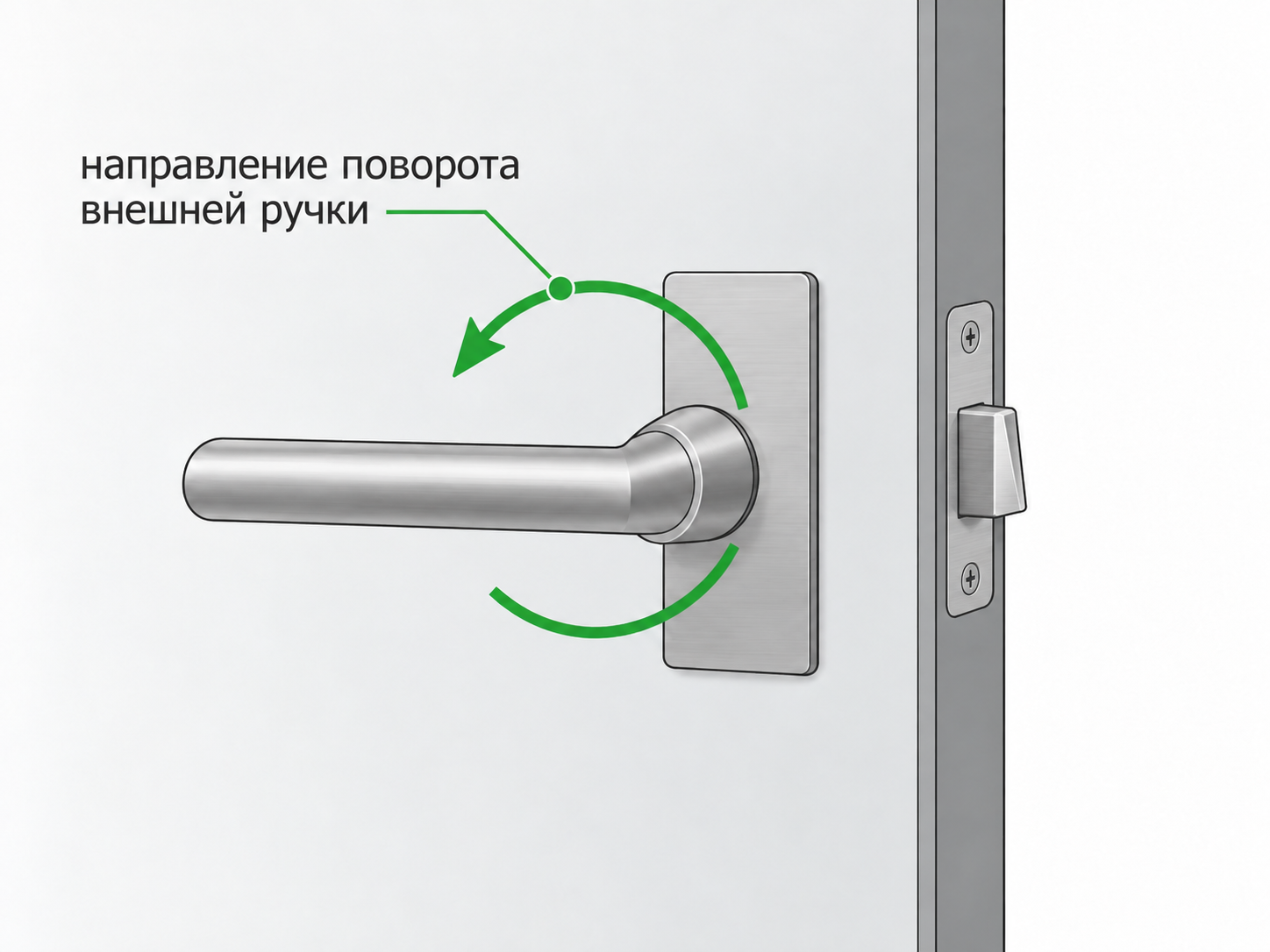

- CCW - для замков с вращением внешней ручки против часовой стрелки;

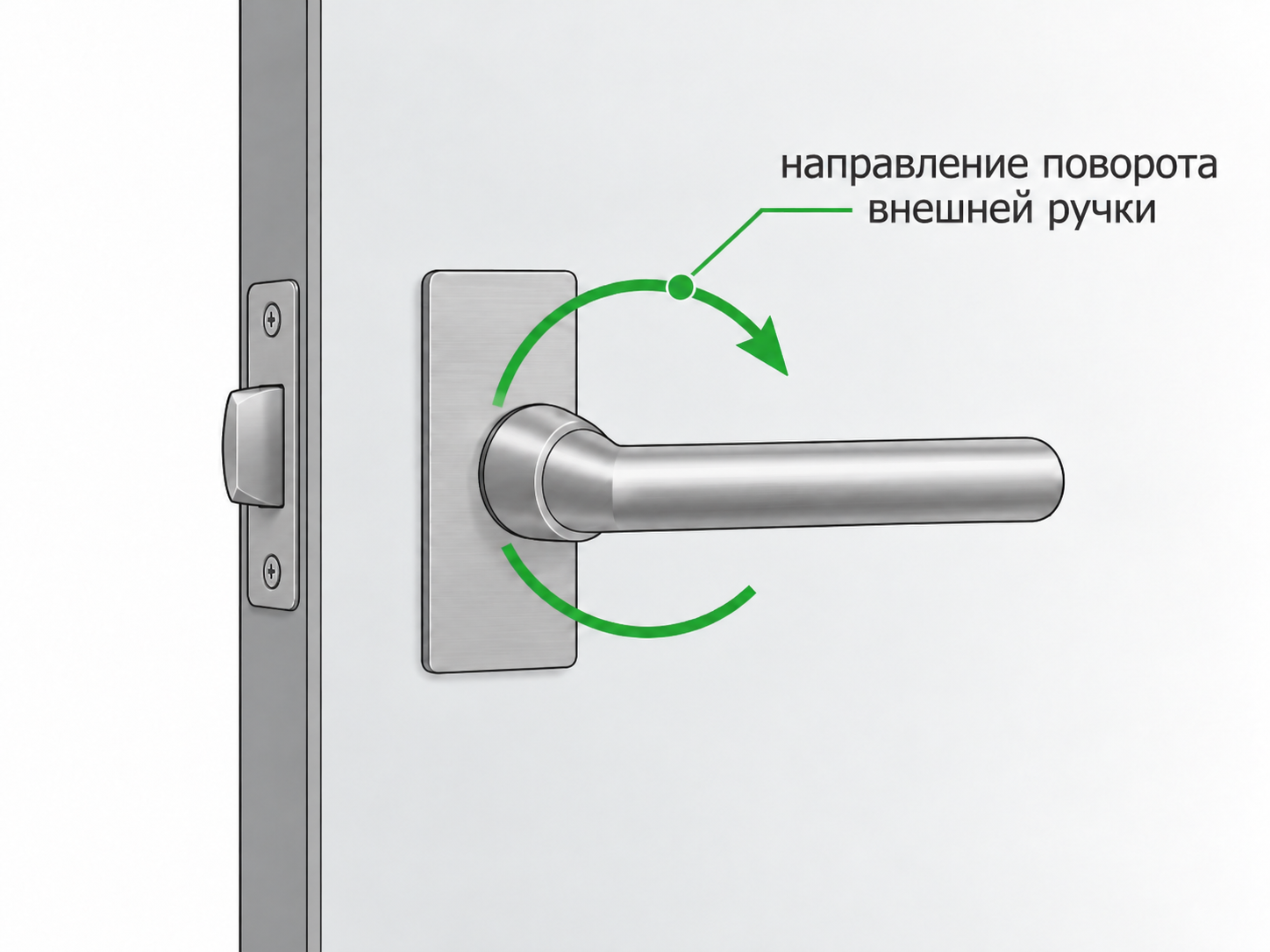

- CW - для замков с вращением внешней ручки по часовой стрелке;
Условия эксплуатации:
Вид климатического исполнения УХЛ4 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 80% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Комплект поставки:

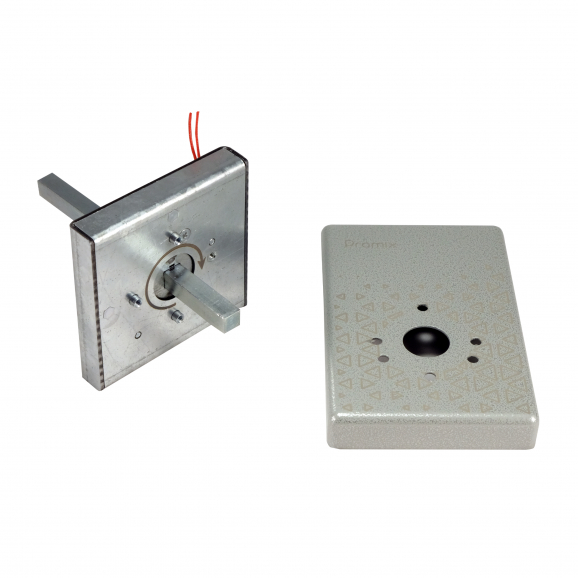

● Замок - 1 шт;
● Лицевая пластина замка Promix-SM504 - 1 шт;
● Стяжная втулка – 2 шт;
● Комплект крепежа;
● Руководство по эксплуатации – 1шт.
Описание
Описание
Добавьте СКУД. Оставьте привычную дверь.
Чтобы организовать контроль доступа на готовой двери, не обязательно менять существующий врезной замок или устанавливать электрозащёлку в дверную коробку.
Promix-SM504 использует уже установленную фалевую защёлку двери.
Электромеханический механизм устанавливается под наружную ручку и определяет, сможет ли она открыть штатную защёлку.
КАК РАБОТАЕТ PROMIX-SM504
Три простых состояния двери
1. Доступ закрыт
На SM504 не подано питание.
Наружная ручка поворачивается, но не связана с фалевой защёлкой.
Человек нажимает ручку — защёлка остаётся на месте.
Дверь снаружи не открывается.
2. СКУД разрешает доступ
Контроллер, кнопка или другое управляющее устройство подаёт на SM504 напряжение 12 В.
Механизм соединяет наружную ручку со штатной защёлкой.
Наружная ручка становится рабочей.
3. Дверь открывается как обычно
Пользователь нажимает ручку.
Ручка перемещает штатную защёлку — дверь открывается.
После разрешения доступа никаких дополнительных действий не требуется.
Изнутри дверь открывается всегда
Внутренняя ручка постоянно связана со штатной защёлкой.
Для выхода из помещения питание на SM504 не требуется.
КОГДА SM504 ОСОБЕННО УДОБЕН
Для модернизации существующих дверей под СКУД
Готовые офисы
Двери уже установлены, но отдельные кабинеты, переговорные или служебные помещения нужно подключить к системе контроля доступа.
Интерьерные двери
Важно сохранить существующий врезной замок, привычную ручку и аккуратный внешний вид двери.
Кабинеты и служебные помещения
Вход снаружи должен контролироваться СКУД, при этом выход из помещения должен оставаться свободным.
Расширение существующей СКУД
На объекте уже установлены контроллеры и считыватели — требуется добавить исполнительный механизм ещё на одну дверь.
Когда электрозащёлка неудобна
Например, если конструктивно сложно или нежелательно устанавливать электромеханическую защёлку в дверную коробку.
Promix-SM504 устанавливается под наружную дверную ручку
Шаг 1
Снять наружную ручку.
Шаг 2
Подготовить крепёж и подвод питания согласно монтажной схеме.
Шаг 3
Установить SM504 между дверным полотном и наружной ручкой.
Шаг 4
Установить штатную ручку обратно.
Шаг 5
Подключить питание и проверить работу.
На деревянные двери в качестве беспроводного источника питания рекомендуется устанавливать вместе с замками устройства беспроводной передачи энергии Promix-AD.ET.01.
Это позволяет избежать наружной прокладки проводов питания и сохранить дизайн двери.
Устройство Promix- AD.ET.01 состоит из передатчика и приемника. Приемник устанавливается в торец двери, а передатчик в дверную коробку. Питание передатчика производится от внешнего источника скрытыми в коробке проводами.
Принцип действия Promix- AD.ET.01 аналогичен работе беспроводного зарядного устройства. Величина зазора между приемником и передатчиком 2 – 10 мм.
Важно понимать принцип работы
SM504 управляет ручкой, а не блокирует сам язычок защёлки.
Когда доступ закрыт, наружная ручка не может передать движение на фалевую защёлку.
SM504 не является силовым ригельным замком.
Документация
Документация
Схемы и чертежи
Фото и видео
Фото и видео

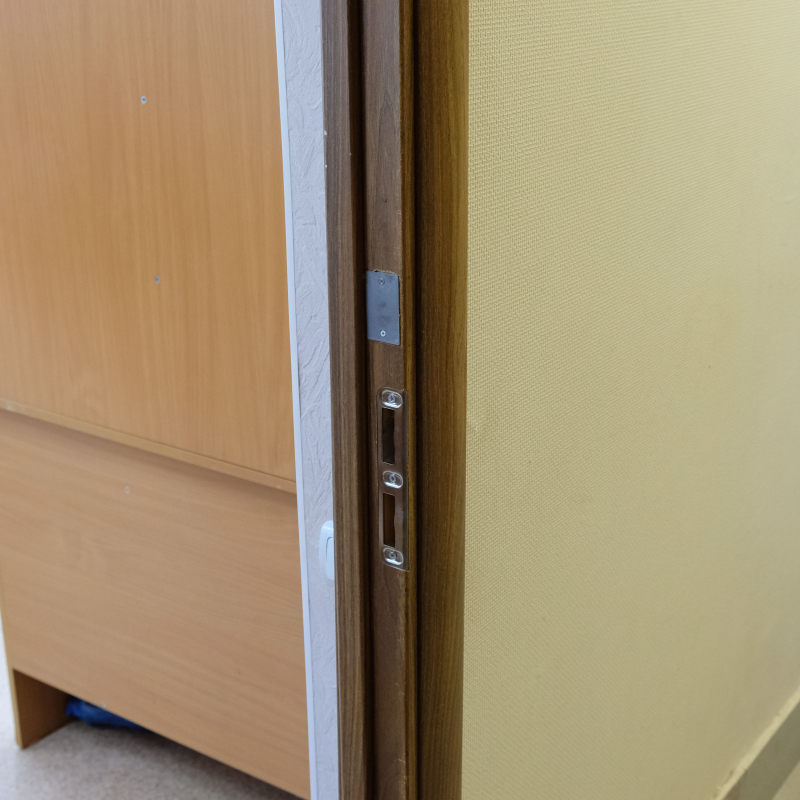

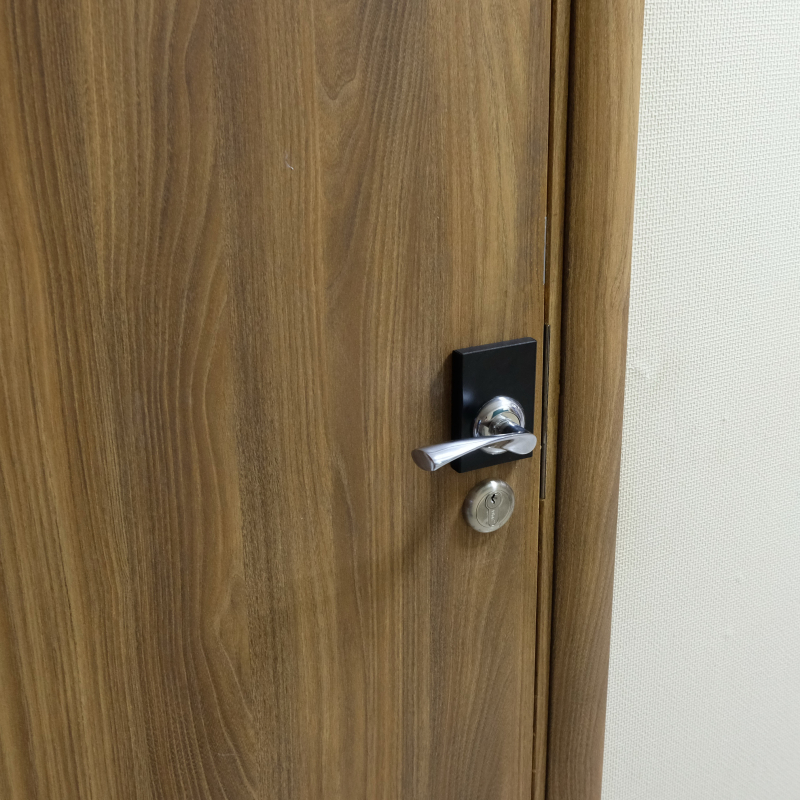

Замок на двери нашего конструкторского отдела

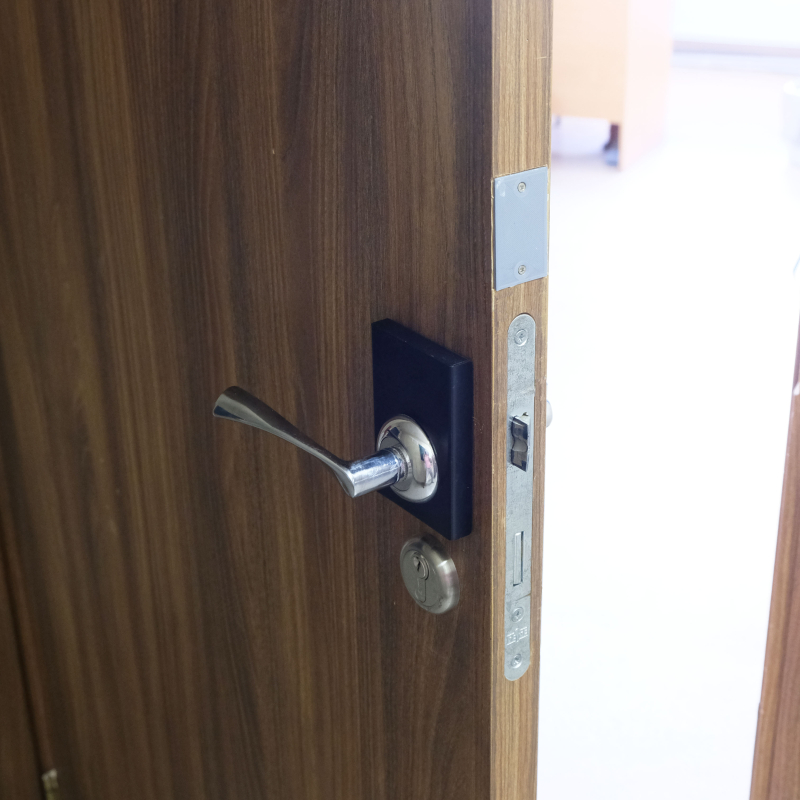

Замок на двери нашего конструкторского отдела

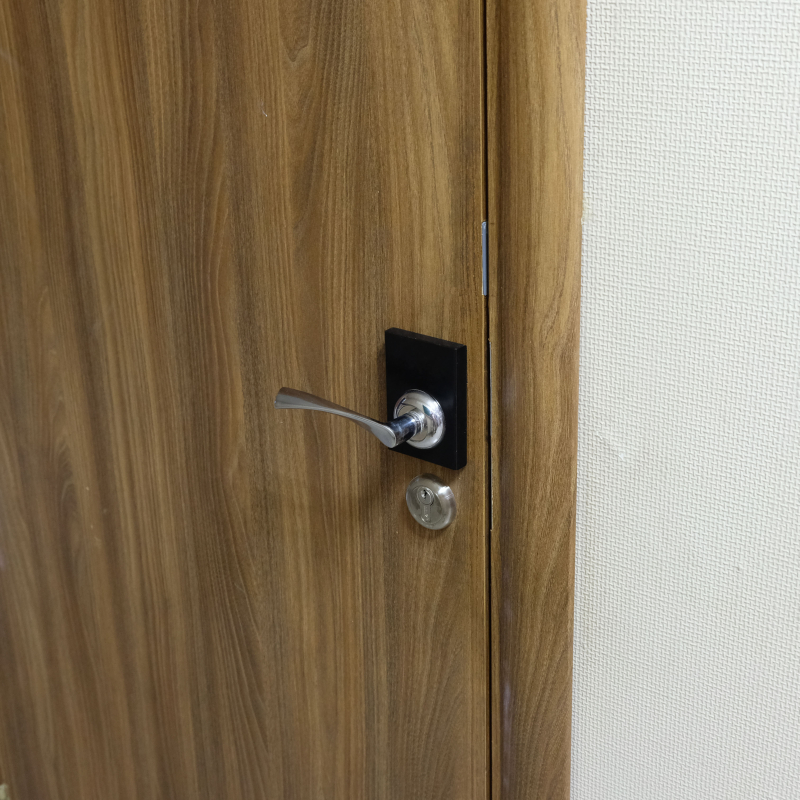

Замок на двери нашего конструкторского отдела
Замок на двери нашего конструкторского отдела
|
Принцип работы электромеханических замков Promix-SM503 и Promix-SM504 |
