Promix-SM308
Предназначен для ограничения доступа в ячейки камер хранения (почтаматов), шкафы в раздевалках фитнесклубов, школ, предприятий с возможностью их дистанционного открытия.
3 749 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM308.XY.Z color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В; 1 - 24 В. |
| Z - наличие встроенных датчиков: |
1 - датчика положения двери. |
| color - цвет корпуса: |
white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM308.10.1 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери |
| Promix-SM308.11.1 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24В, встроенный датчик положения двери |
Конструкция замка запатентована. Патент на изобретение №2666310.
Особенности
Особенности
- Плоская форма, различные цвета и малые габариты позволяют установить его на шкаф любого дизайна;
- Имеется возможность аварийного открытия замка;
- Большое усилие удержания;
- Можно не устанавливать ручку, так как при разблокировании ригеля толкатель приоткрывает дверцу;
- Отсутствует люфт закрытой двери;
- Установка на металлическую и ЛДСП мебель;
- Антикоррозионное покрытие деталей замка;
- Отсутствие профилактических работ и применения смазки за период эксплуатации.
Характеристики
Характеристики
Усилие удержания ригеля: не менее 250 кг
Начальное усилие выталкивания ригеля: не менее 1,2 кг
Напряжение питания: 11-14 (22-26) В постоянного тока
Потребляемый ток при 12В (24В): 0,4 (0,27) А
Длительность импульса напряжения питания: 1-10 сек
Интервал между импульсами напряжения питания: 15 (20) сек
Максимальный коммутируемый постоянный ток датчика: 0,2 А
Максимальное коммутируемое напряжение датчика - 24В постоянного тока
Степень защиты: IP23
Комплект поставки
- Замок - 1 шт;
- Ригель - 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Описание
Описание
Устройство и принцип действия

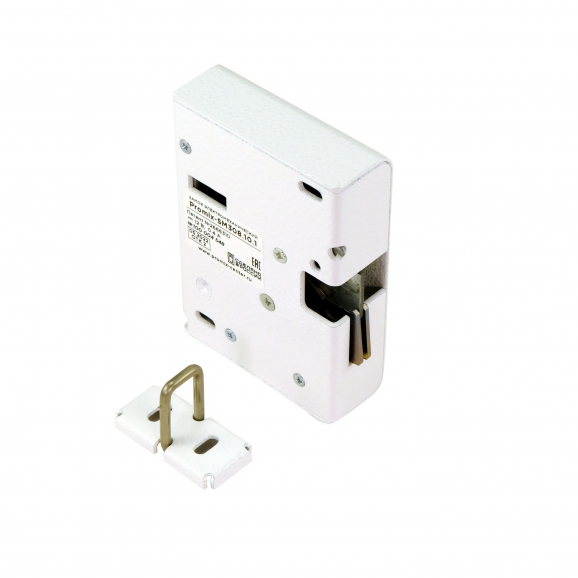

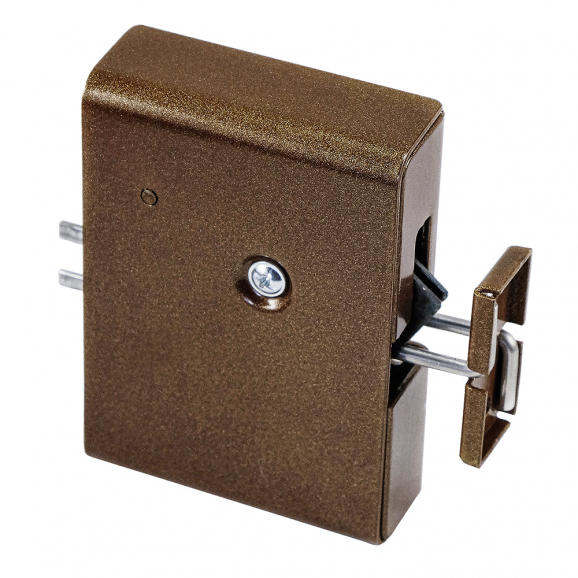

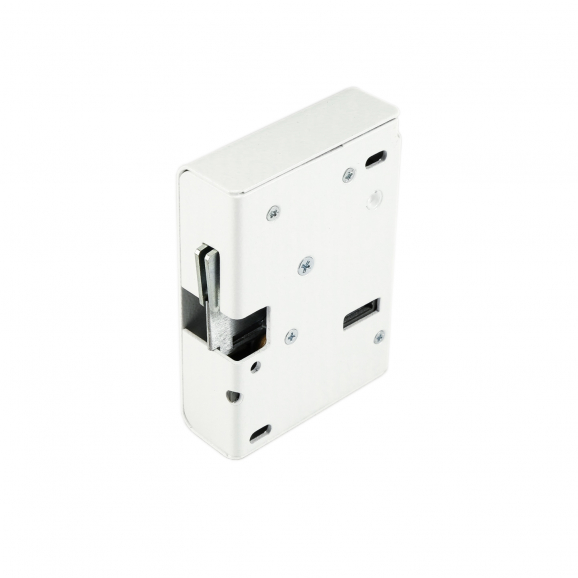

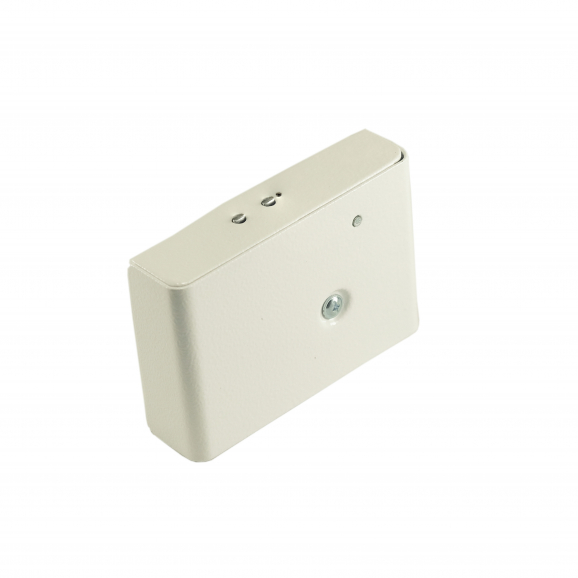

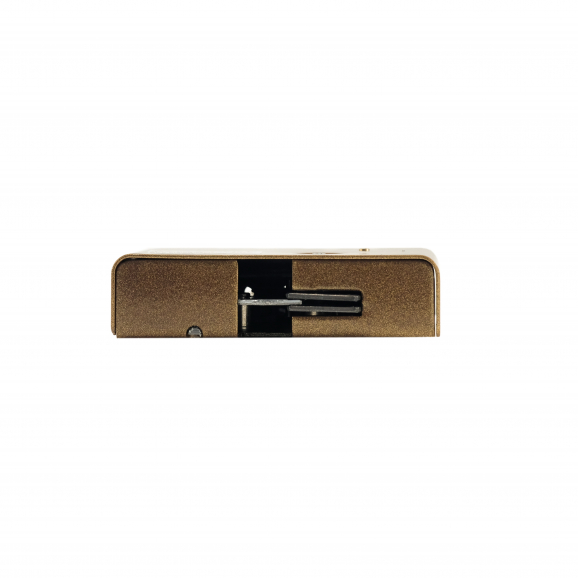

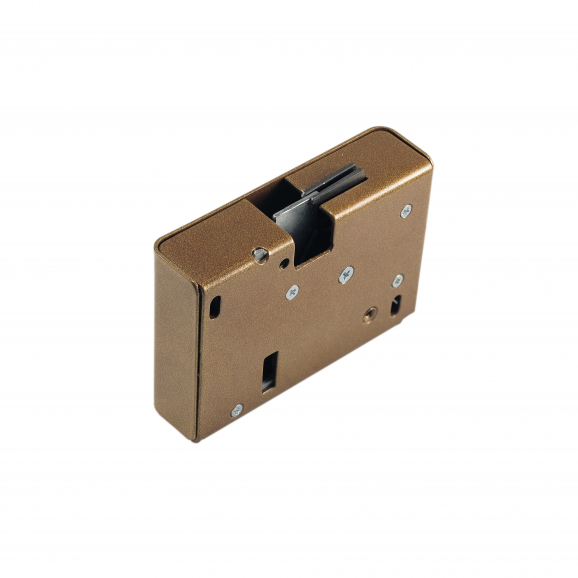

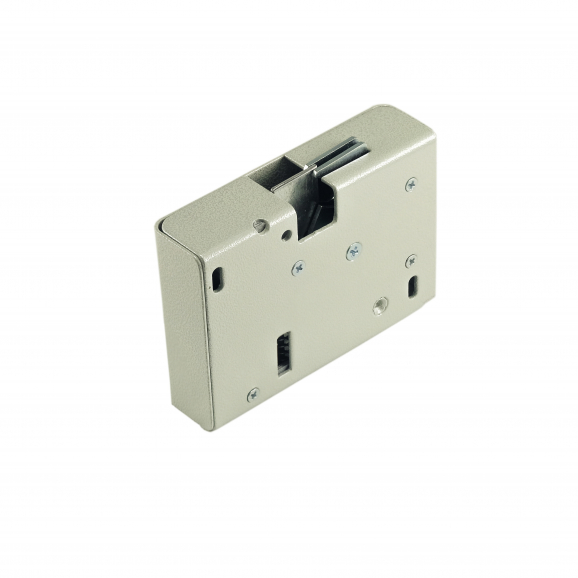

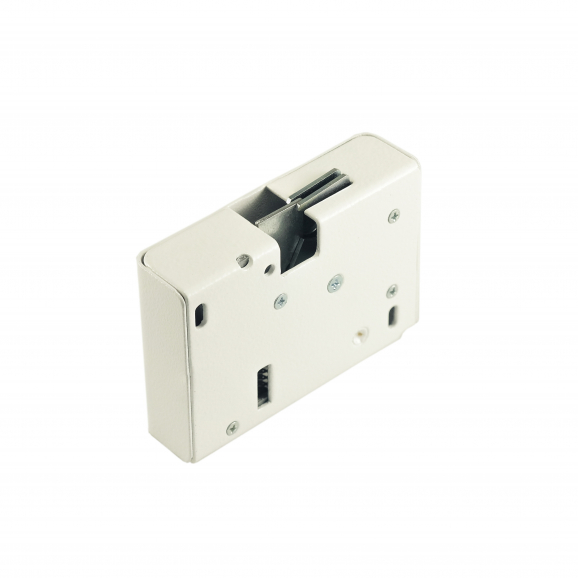

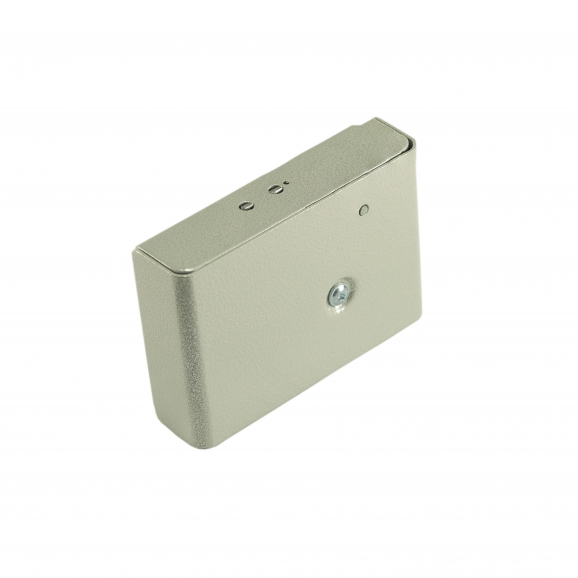

Электромеханический замок Promix-SM308 имеет крюкообразный механизм фиксации и встроенный пружинный толкатель.

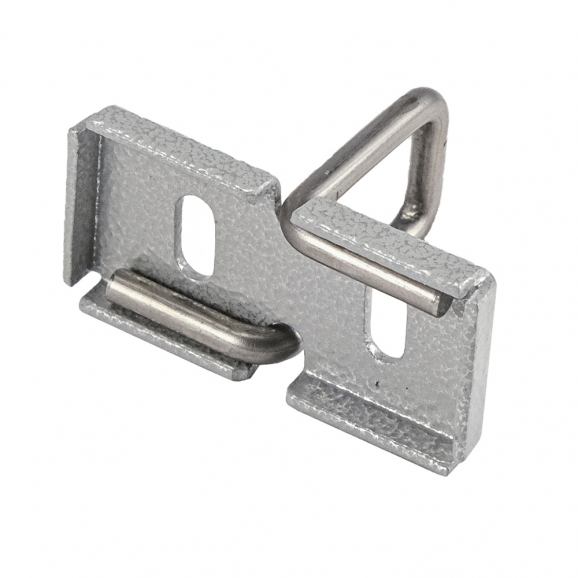

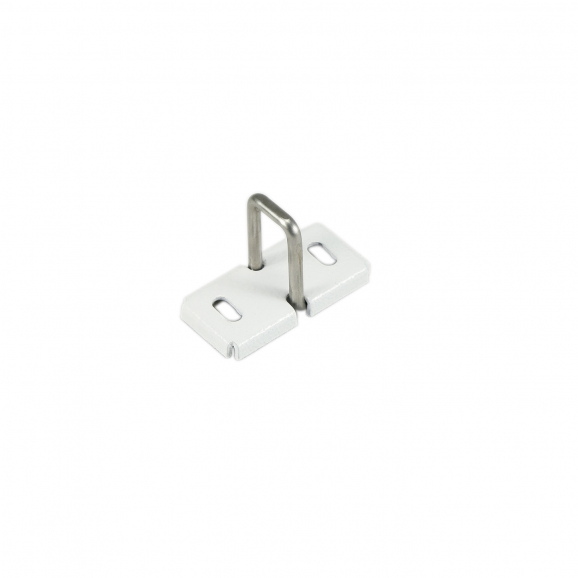

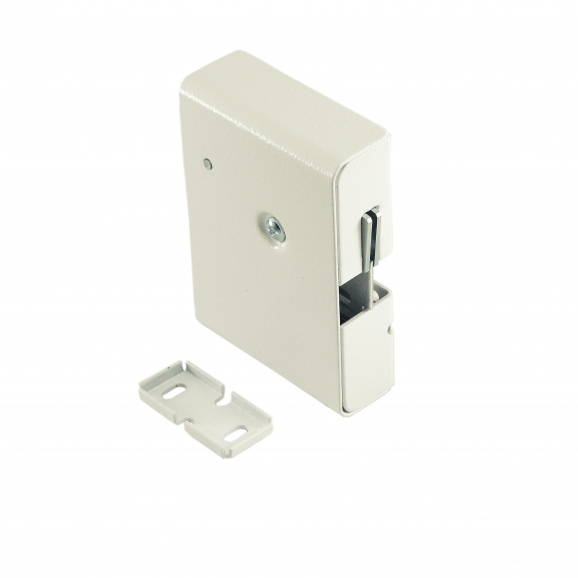

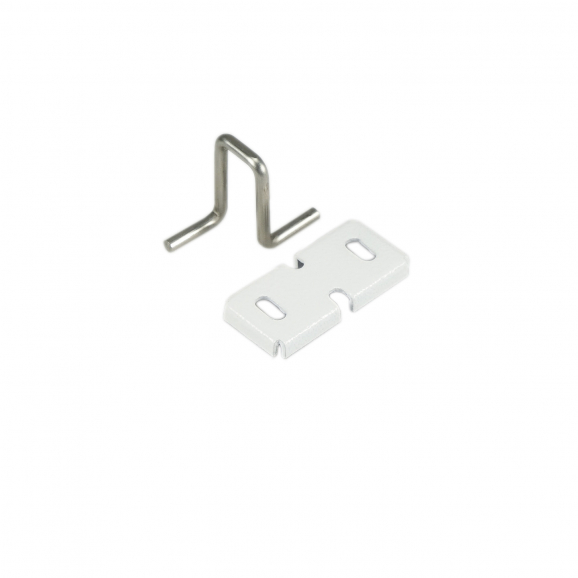

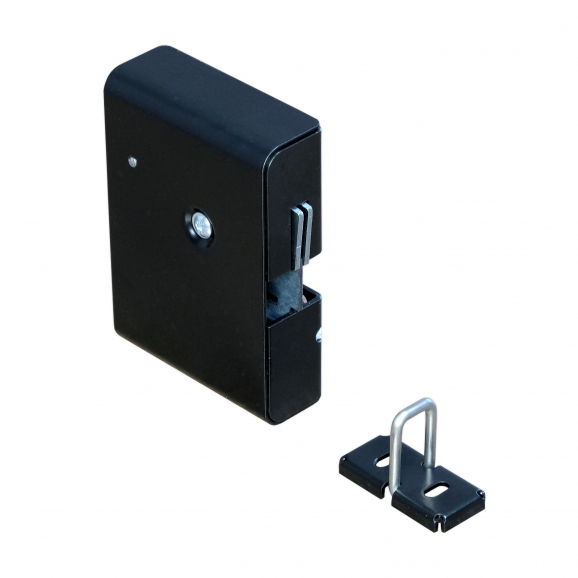

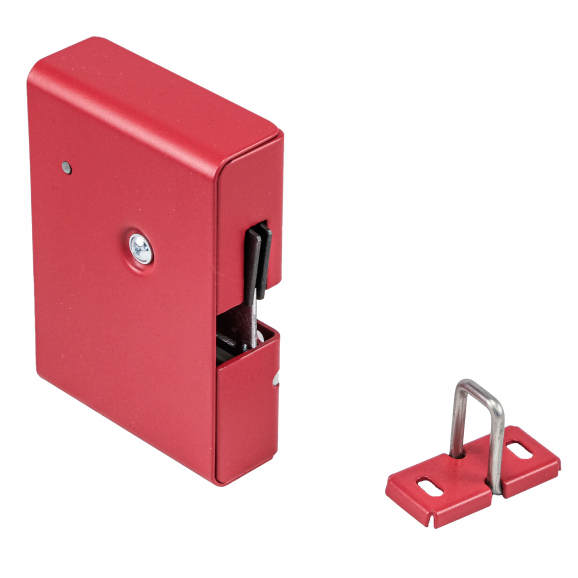

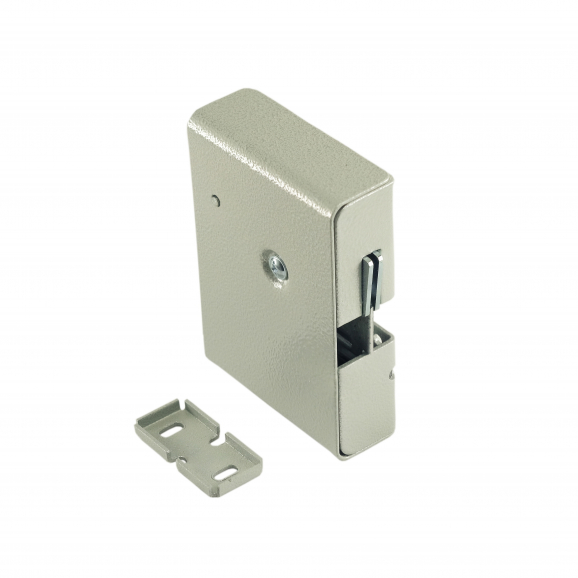

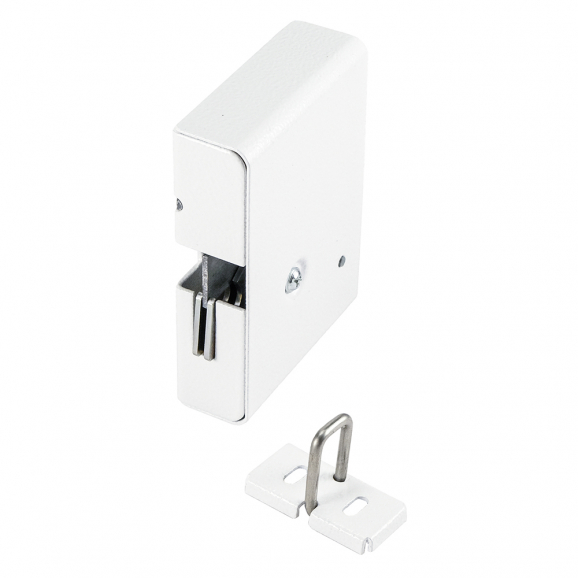

Он состоит из замка и ригеля. Имеется датчик положения двери, срабатывающий при перемещении толкателя.

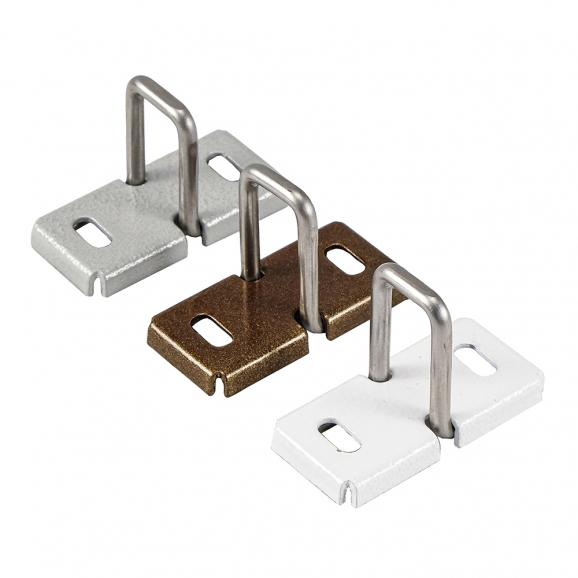

Замок устанавливается на внутренние стенки шкафа перпендикулярно двери и может работать как в вертикальном, так и в горизонтальном положении. Ригель устанавливается на дверь.
Замок производится только в нормально закрытом исполнении. Напряжение питания 12 или 24 вольт постоянного тока.

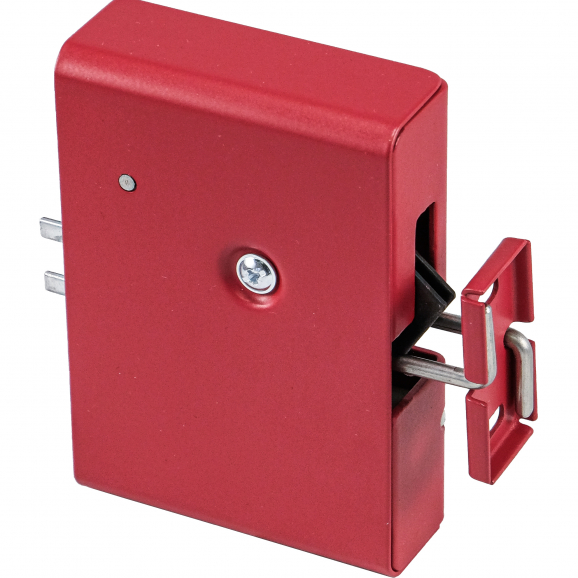

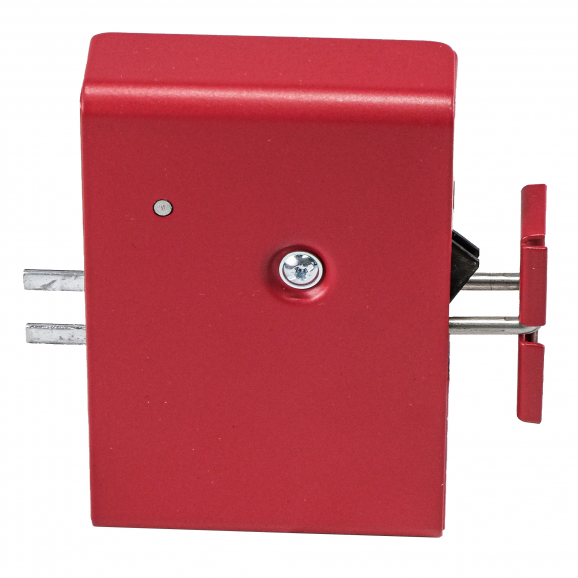

При закрытии двери ригель входит в замок и блокируется. При подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает его, что позволяет не устанавливать на дверь ручку. Пружинный толкатель замка связан с датчиком положения двери.
Предусмотрена возможность аварийного открытия замка - для этого необходимо выполнить действия по п.6.2 Руководства по эксплуатации.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Применение
Замки Promix-SM308 предназначены для запирания ячеек камер хранения (почтамтов), ящиков для хранения документации, шкафов и кабинок в раздевалках фитнес-клубов, бассейнов, школ, предприятий.
Наличие датчика положения двери и возможность дистанционного открытия замков позволяет встраивать Promix-SM308 в автоматизированные системы контроля и управления доступом (СКУД).
Монтаж и подключение
Замок устанавливается на любые металлические, деревянные и ЛДСП поверхности, перпендикулярно дверце, сохраняет работоспособность и в горизонтальном, и в вертикальном положении.
Порядок установки и подключения замка подробно описан в разделе 6. Руководства по эксплуатации.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные размеры замка Promix-SM308
Габаритные размеры ригеля замка Promix-SM308
Установочные размеры замка Promix-SM308
Фото и видео
Фото и видео
Видеообзор замка Promix-SM308
