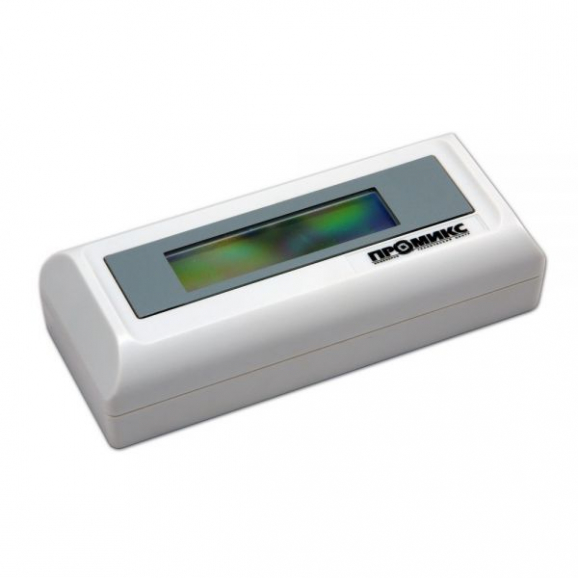

Promix-VI.DISP.01

Описание

Блок индикации сообщений Promix-VI.DISP.01 обеспечиваются следующие режимы индикации:

1. Индикация фиксированных текстовых сообщений, записанных в памяти контроллера.
2. Индикация фиксированных текстовых сообщений, записанных в памяти контроллера с включением дополнительной текстовой информации, передаваемой по локальной сети.
3. Индикация текстовых сообщений передаваемых по локальной сети.

Общее количество сообщений по п. 1.1. и 1.2. не более 32. Режим индикации блока задается командой, передаваемой по локальной сети.

Тех.характеристики

Напряжение питания постоянного тока . . . . . . . . . . . . . . . . . . .12±2 В

Потребляемый ток, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 мА

Уровень 1 линии LTx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +12 В

Уровень 0 линии LTx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 В

Сопротивление закоротки линии Rx уровня 0 не более . . . . . . . 0.1 кОм

Сопротивление закоротки линии Rx уровня 1 не менее . . . . . . .50 кОм

Скорость обмена информацией . . . . . . . . . . . . . . . . . . . . . . . . . . . 2400 бод

Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .132х54х34 мм

Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 г

Документация

Promix-VI.DISP.01 Руководство по эксплуатации (скачать)
