Promix-SM132
Это самый маленький электромеханический замок, выпускаемый Promix
2 356 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM132.XY, где:
|
X - исполнение замка: |
1 - нормально закрытый; |
|
Y - номинальное напряжение питания: |
0 - 12 В; |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM132.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
Конструкция замка запатентована. Патент на изобретение №125239.
Особенности
Особенности
● Благодаря своим миниатюрным размером может устанавливаться на различное оборудование.
● Большое усилие удержания при малых габаритах.
● Корпус замка имеет антикоррозийное покрытие.
Характеристики
Характеристики
- Сила удержания ригеля: не менее 100 кг
- Напряжение питания: 10-14 В пост. тока
- Потребляемый ток при 12В: 0,1 А
- Длина проводов для подключения: 0,1 м
- Исполнение: нормально закрытый
-
Длительность импульса питания, с - не нормируется;
-
Минимальная пауза между импульсами, с - не нормируется;
-
Масса изделия - не более 0,02 кг;
-
Длина провода питания: 0,1 м;
-
Степень защиты: IP54
Комплект поставки
- Замок - 1 шт;
- Ригель - 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

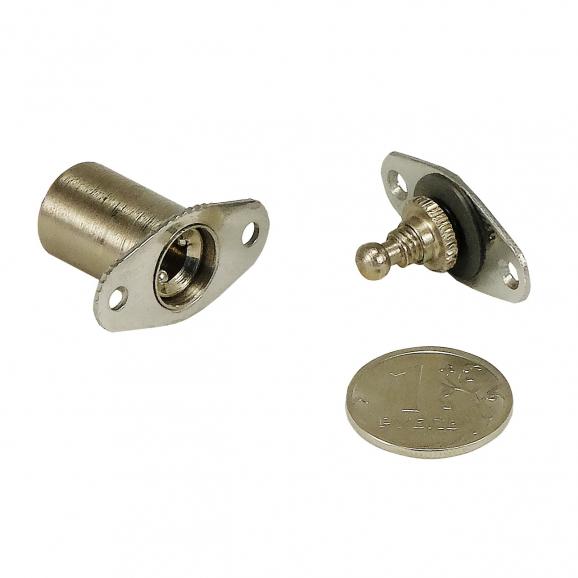

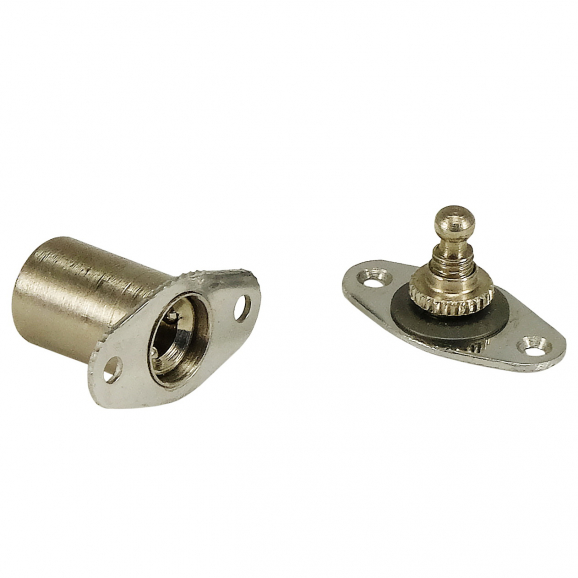

Замок Promix-SM132 имеет шариковый механизм фиксации, состоит из замка и подпружиненного ригеля с регулируемой длиной штока.
Замок предназначен для врезной установки.
Он производится только в нормально закрытом исполнении. Напряжение питания 12 В постоянного тока.
При отсутствии напряжения питания и вставленном ригеле замок закрыт. При подаче напряжения ригель освобождается, замок открыт.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Применение
Замок Promix-SM132 используется для ограничения доступа в различное оборудование:
● Торговая и офисная мебель;
● Секретеры, шкафы для документации;
● Запоры для шкатулок, тайников используемых в сценариях квестов и квест-румов.
Сборка и монтаж
Замок устанавливается на неподвижную поверхность, а ригель на дверь.
При установке отрегулировать длину штока ригеля.
Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Promix-SM132 - 34
Габаритные и установочные размеры замка Promix-SM132
Габаритные и установочные размеры ригеля замка Promix-SM132
Фото и видео
Фото и видео

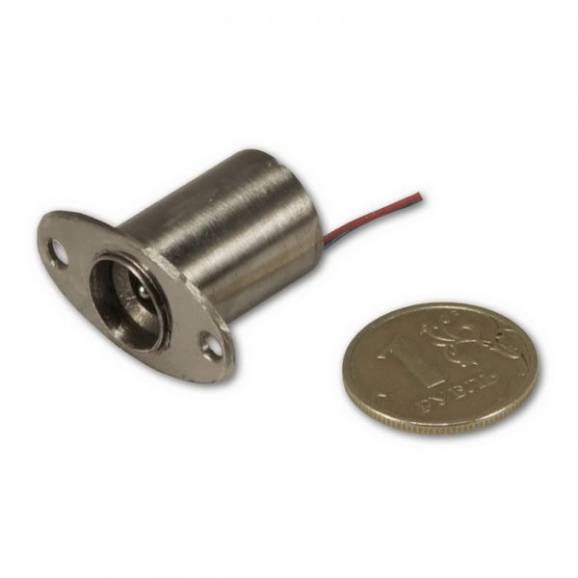

Внешний вид блокиратора в сравнении с монетой
|
Видеообзор замков Promix-SM131 и SM132 |
