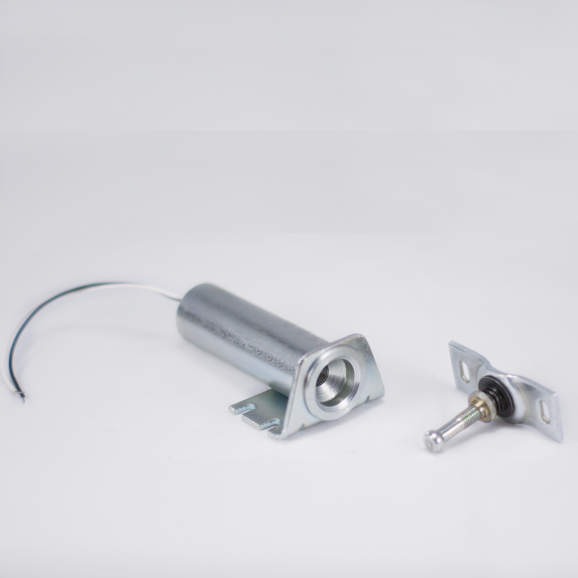

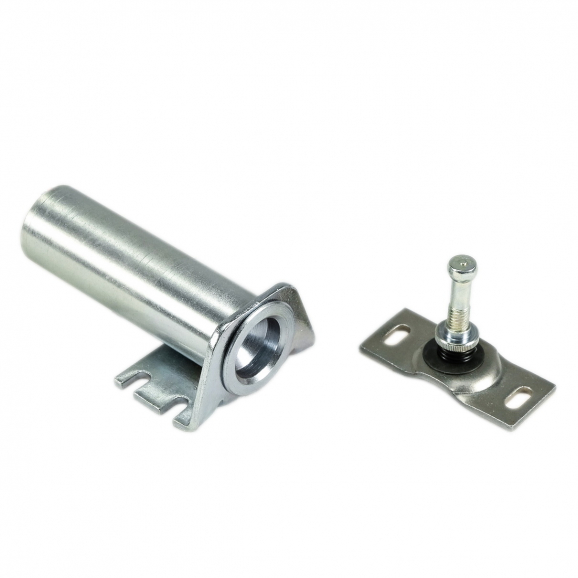

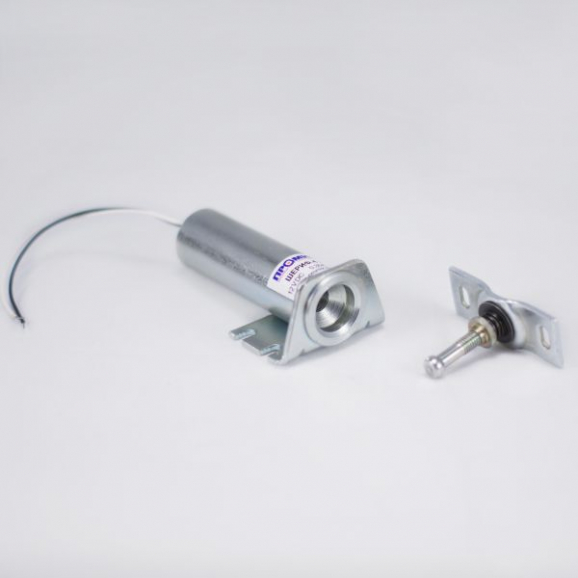

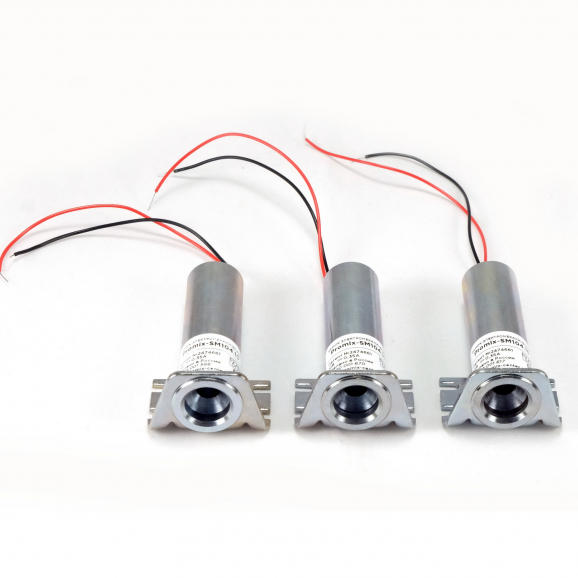

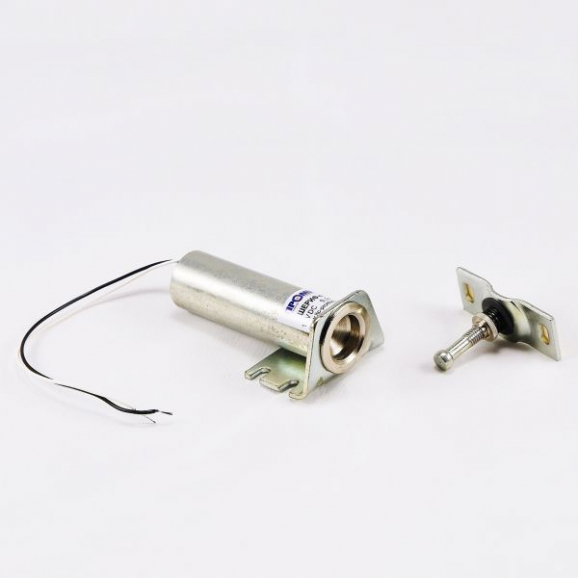

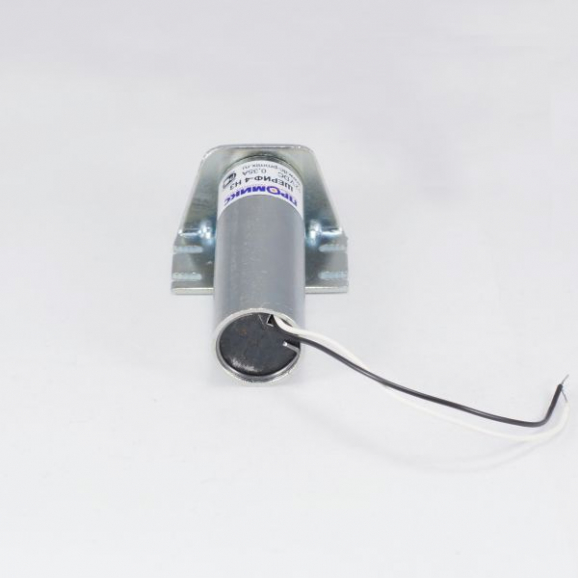

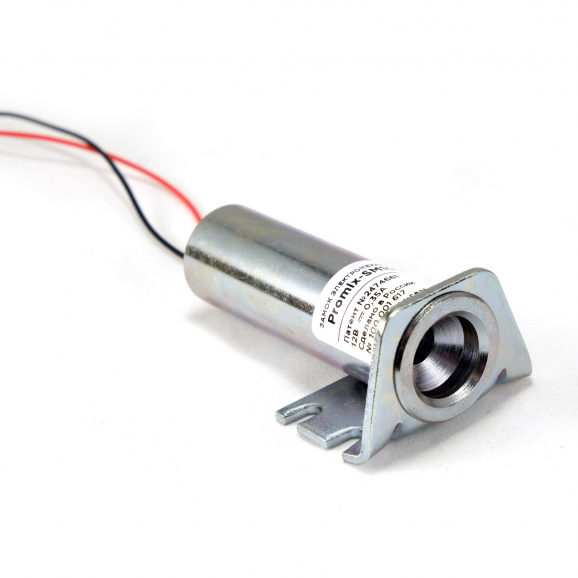

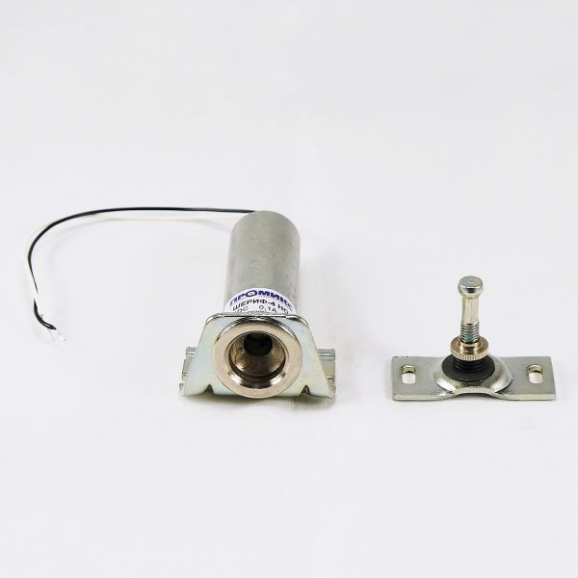

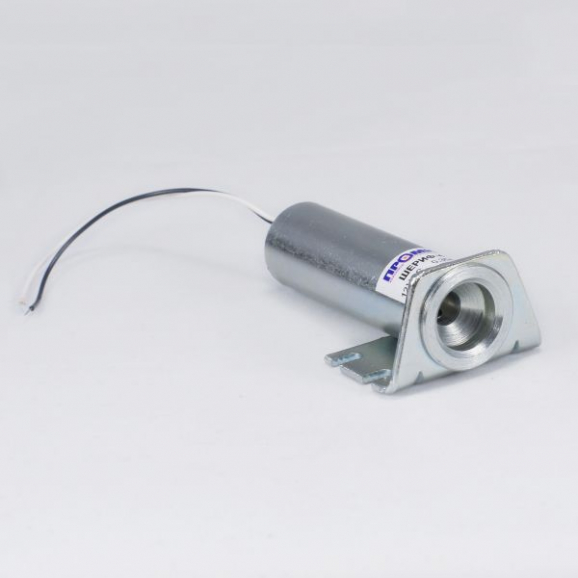

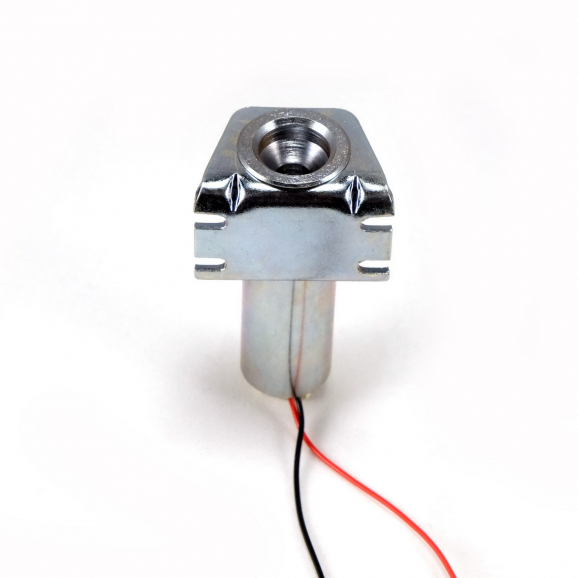

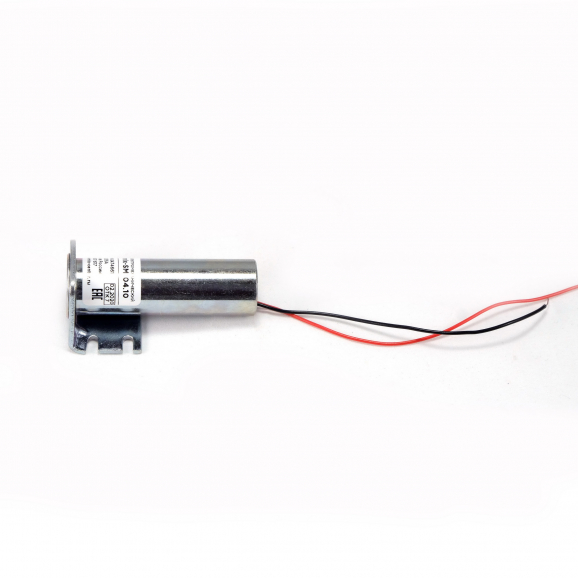

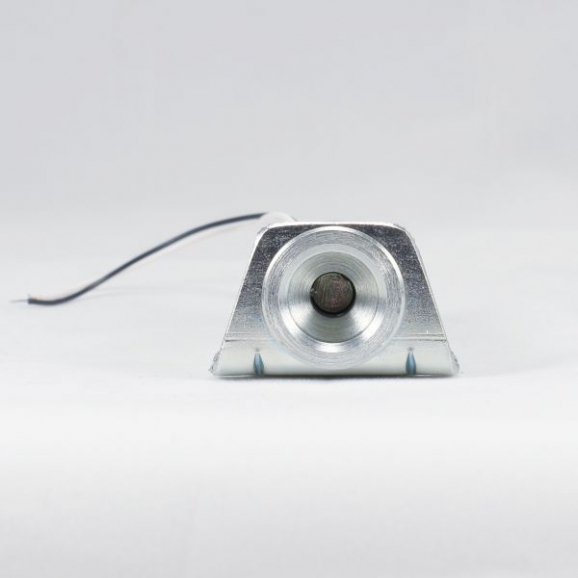

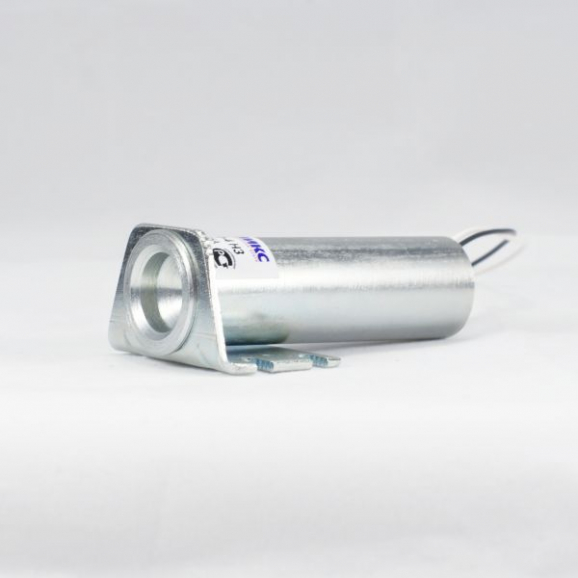

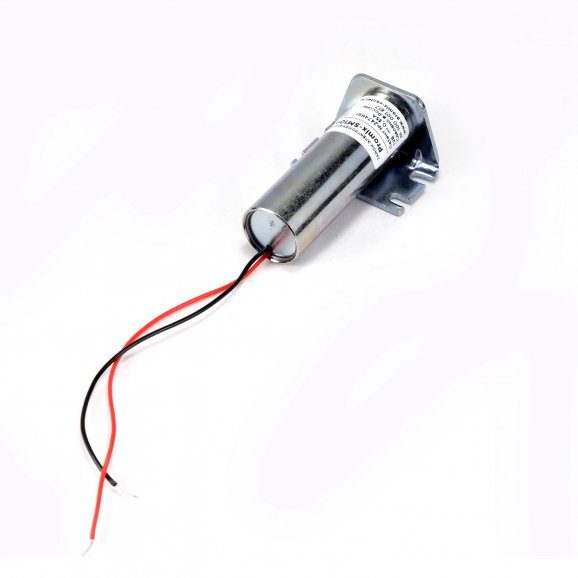

Promix-SM104
Особенность этого замка в том, что при открытии он, без прикладывания внешнего усилия, самостоятельно приотворяет дверь ("отстреливает"), и она остается в этом положении. Замок работает и в случае приложения внешнего открывающего усилия (например, тянут за ручку двери или установлен дополнительный толкатель двери).
4 128 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM104.XY.Z, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
0 (отсутствие) - без датчиков, |
Стоимость замков различных модификаций может различаться!
Доступные для заказа модификации замков представлены в таблице:
| Модель замка | Описание |
|---|---|
| Promix-SM104.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
| Promix-SM104.11 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В |
| Promix-SM104.10.1 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери |
| Promix-SM104.11.1 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик положения двери |
Особенности
Особенности
● Замок позволяет не устанавливать на дверь ручку, т.к. при открытии замка дверь приоткрывается сама.
● Малое энергопотребление. Для открытия замка достаточно подать на него короткий импульс напряжения питания, а закрытый замок электроэнергии не потребляет.
● Подвижный самоустанавливающийся ригель автоматически корректирует свою ориентацию относительно входного отверстия в случае неточной установки или провисания двери в ходе эксплуатации.
● Большое усилие удержания при малых габаритах.
● Корпус замка имеет антикоррозийное декоративное покрытие.
Характеристики
Характеристики
|
|
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Условия эксплуатации:
Вид климатического исполнения У3, по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -40 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

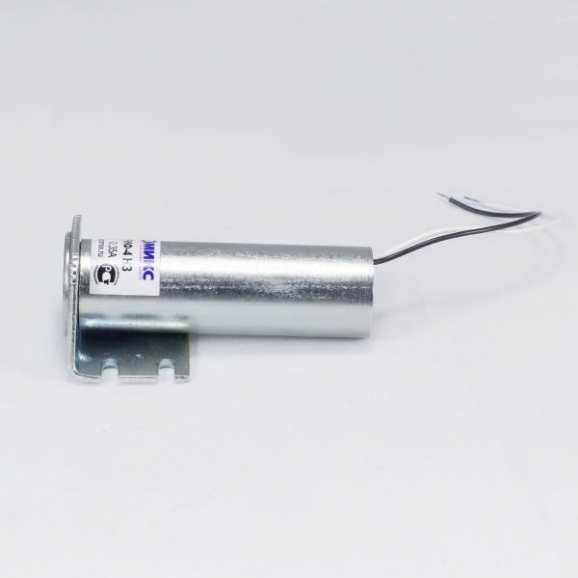

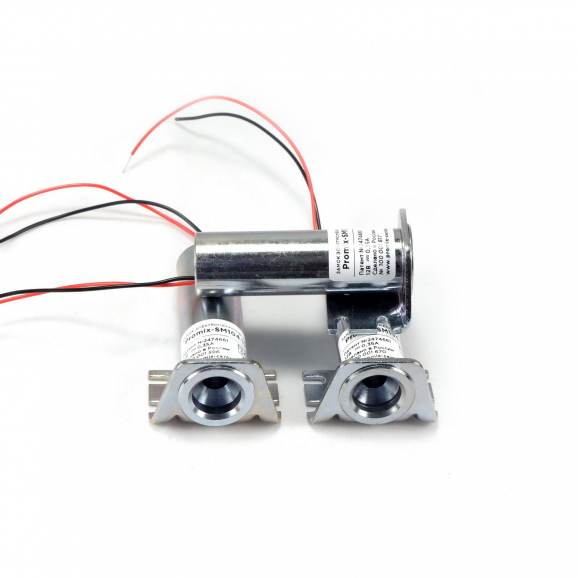

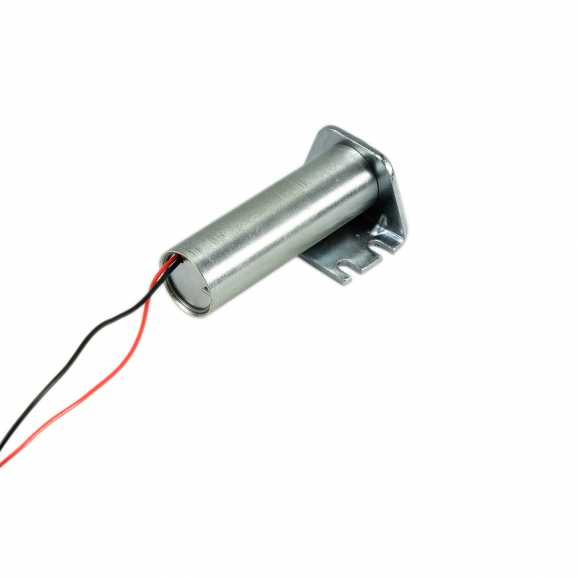

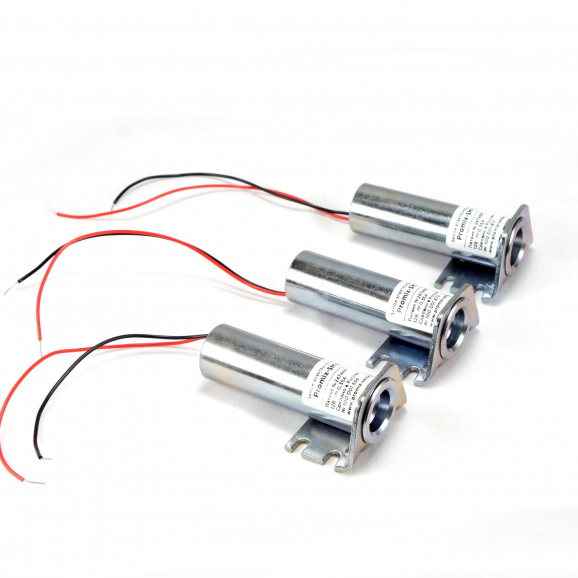

Цилиндрический замок Promix-SM104 имеет шариковый механизм фиксации и встроенный толкатель.
Замок производится только в нормально закрытом исполнении.
При отсутствии напряжения питания и вставленном ригеле замок закрыт. При подаче напряжения или импульса напряжения, например, при кратковременном нажатии кнопки, толкатель выталкивает («отстреливает») ригель и дверь приоткрывается.
Дверь откроется даже при наличии некоторого «натяга», который подклинивает ригель и препятствует его свободному выходу из замка.
Под натягом понимается внешнее тянущее усилие, приложенное снаружи к двери, и стремящееся открыть ее.
Замок закрывается только при снятом напряжении питания, для этого достаточно плотно прикрыть дверь. Подача и снятие напряжения может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

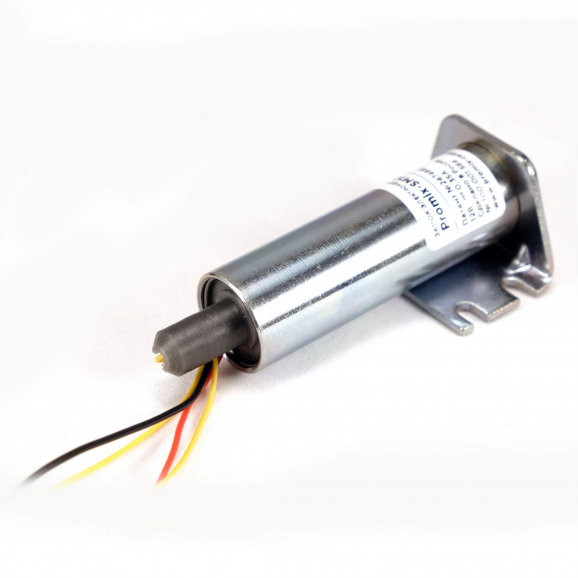

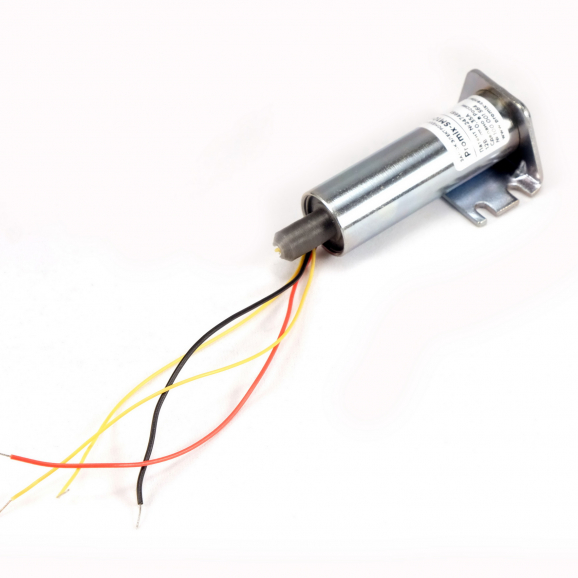

Замок может быть оснащен датчиком положения двери.
Датчик состоит из геркона (магнитоуправляемый контакт), расположенного на тыльной стороне замка, и магнита, который находится на подвижной втулке, перемещаемой ригелем при закрытии двери.
Контакт геркона размыкается, когда дверь открыта (ригель извлечен из замка), и замыкается, когда дверь закрыта (ригель вставлен в замок до упора).
Датчик используется в системах автоматизированного контроля, блокировок и сигнализации.
Применение
Замок Promix-SM104 используется в различном оборудовании промышленного, торгового, офисного и бытового назначения:
● Холодильное и торговое оборудование (шкафы, лари, витрины),
● Ячейки камер хранения, встроенные шкафы, шкафы в раздевалках,
● Ящики для хранения документации
● Шкафы для хранения лекарств и химических веществ и т.д
Сборка и монтаж
Замок поставляется в собранном состоянии, крепление замка и ригеля осуществляется с помощью кронштейнов.
Может крепиться к вертикальным и горизонтальным поверхностям.
Для облегчения разметки крепежных отверстий к каждому изделию прилагаются специальное приспособление – «центровка».
Возможно использование замка для удержания дверей в открытом/закрытом состоянии.
Комплект поставки:
● Замок - 1 шт;

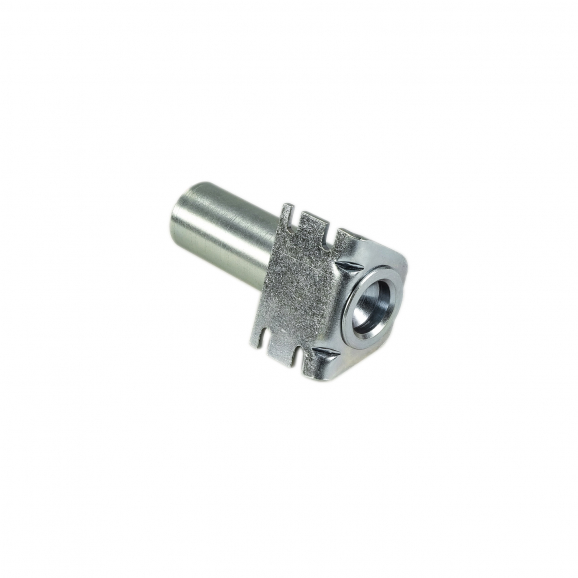

● Ригель с пластиной регулировочной – 1 шт;
● Центровка – 1 шт;
● Комплект крепежа;
● Руководство по эксплуатации – 1шт.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры замка Promix-SM104.1x и SM104.1x.1
Фото и видео
Фото и видео
Пример установки Promix-SM104 на металлический шкаф
Пример установки Promix-SM104 на металлический шкаф
Пример установки Promix-SM104 на металлический шкаф
Пример установки замка Promix-SM104
Пример установки замка Promix-SM104
Пример установки замка Promix-SM104
Пример установки замка Promix-SM104
Пример установки замков Promix-SM104 на шкафы раздевалки
Пример установки замков Promix-SM104 на шкафы раздевалки
Пример установки замков Promix-SM104 на шкафы раздевалки
Принцип работы замка
