Promix-SM493
Электромеханический замок универсального применения, используется в системах контроля и управления доступом к торговому, офисному и промышленному оборудованию.
Применяется совместно с ригелем Promix-AD.DB.14 или с другой деталью аналогичной конструкции.
1 815 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замков:
Promix-SM493.XY где:
|
X - исполнение замка: |
0 – нормально открытый, 1 - нормально закрытый |
|
Y - номинальное напряжение питания: |
0 - 12 В, |
Конструкция замков запатентована. Патент на изобретение №114333.
Особенности
Особенности
● Большое усилие удержания;
● Высокая надежность;
● Простота монтажа
Характеристики
Характеристики
Усилие удержания: не менее 150 кг
Напряжение питания постоянного тока: 10-14 В (22-26В)
Потребляемый ток: 0,44 А (0,26А)
Длительность импульса напряжение питания (Tвкл):
- Promix-SM493.10: 0,5-60 сек
- Promix-SM493.11: 0,5-120 сек
- Promix-SM493.01: не регламентируется
Минимальная пауза между импульсами напряжения питания:
- Promix-SM493.10: 6xTвкт при температуре воздуха -40...+35 0С, 10xТвкл при температуре воздуха +35...+50 0С
- Promix-SM493.11: не регламентируется при температуре воздуха -40...+35 0С, 0,5xТвкл при температуре воздуха +35...+50 0С
- Promix-SM493.01: не регламентируется при температуре воздуха -40...+50 0С.
Длина провода питания: 0,15 м
Средний ресурс срабатываний: не менее 100000
Срабатываний до первого отказа: не менее 40000
Степень защиты: IP54
Масса замка: не более 0,12 кг
Рабочее положение: SM493.10 - горизонтально и вертикально, SM493.11 и Promix-SM493.01 - горизонтально
Условия эксплуатации:
Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -40 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Описание
Описание
Устройство и принцип действия
Электромеханический замок Promix-SM493 с штифтовым механизмом запирания состоит из корпуса, в котором расположена электромагнитная катушка с втягивающимся подпружиненным якорем. В качестве ответной части рекомендуется использовать ригель Promix-AD.DB.14 или другую деталь, его заменяющую.
Замок производится в нормально закрытом и нормально открытом исполнении, с номинальным напряжением питания 12 В и 24 В.
В нормально закрытом замке при закрытии двери ригель вжимает подпружиненный якорь замка и блокирует его перемещение.
При подаче напряжения питания якорь втягивается внутрь катушки, выходит из зацепления с ригелем и не препятствует открытию двери.
В нормально открытых замках все происходит наоборот: при подаче напряжения конец якоря выдвигается из катушки и удерживается ригелем, препятствуя открытию двери.
Подача и снятие напряжения с замков может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, контроллеры систем управления доступом, и многое другое.
Применение
Замок Promix-SM493 предназначен для ограничения доступа в оборудование и мебель различного назначения:
● Ячейки камер хранения, встроенные шкафы, ящики для хранения документации и т.п.
● Холодильные шкафы, лари, сигаретные шкафы и иное торговое оборудование;
● Шкафы для хранения лекарств и химических веществ;
● Банкоматы, электронные терминалы, торговые и вендинговые аппараты;
● Электрические шкафы и шкафы управления технологическим оборудованием;
● Лифты, шлюзы и т.п.
Возможность дистанционного открытия замков позволяет встраивать их в автоматизированные системы контроля и управления доступом (СКУД).
Монтаж и подключение
Замки устанавливаются на любые металлические, деревянные и ЛДСП поверхности.
Порядок монтажа и подключения замков подробно описан в разделе 6. Руководства по эксплуатации.
Комплект поставки
1. Замок - 1 шт
2. Руководство по эксплуатации - 1 шт
Документация
Документация
Схемы и чертежи
Схемы и чертежи

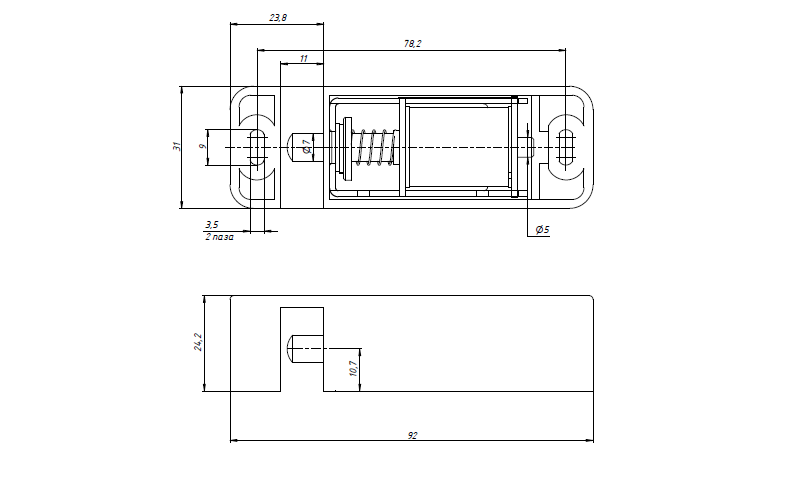

Габаритные и установочные размеры электромеханического замка Promix-493.10 и Promix-493.11

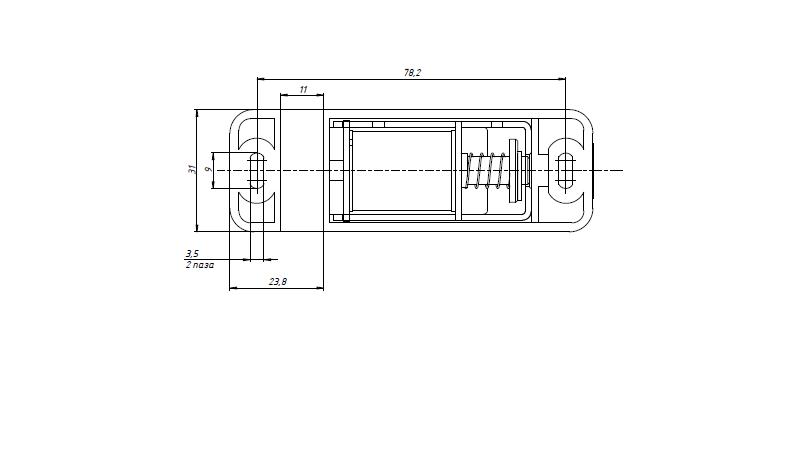

Габаритные и установочные размеры электромеханического замка Promix-493.01
