Promix-SM131
Компактный замок. Благодаря удобной конструкции и небольшим размерам широко применяется для ограничения доступа в различное торговое оборудование и мебель.
2 595 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM131.XY-ZZ, где:
| X - исполнение замка: |
0 - нормально открытый*, |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| ZZ - исполнение |
00 - замок с плоским кронштейном, 01 - замок с угловым кронштейном. |
* производится по заказу
Цвета серийно производимых замков:
-00 белый цвет кронштейнов замка и ригеля,

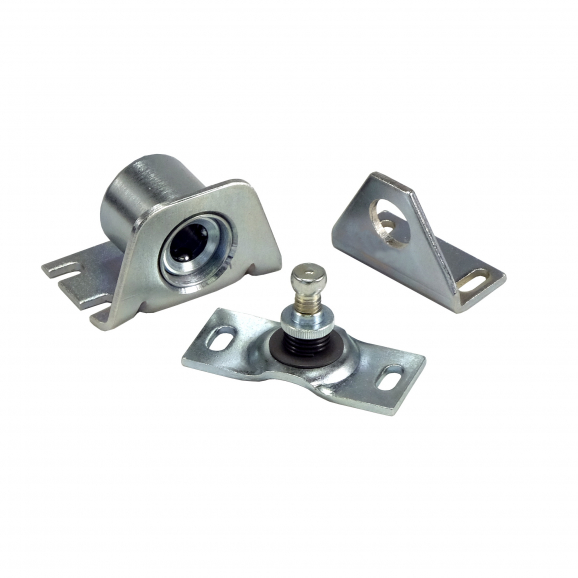

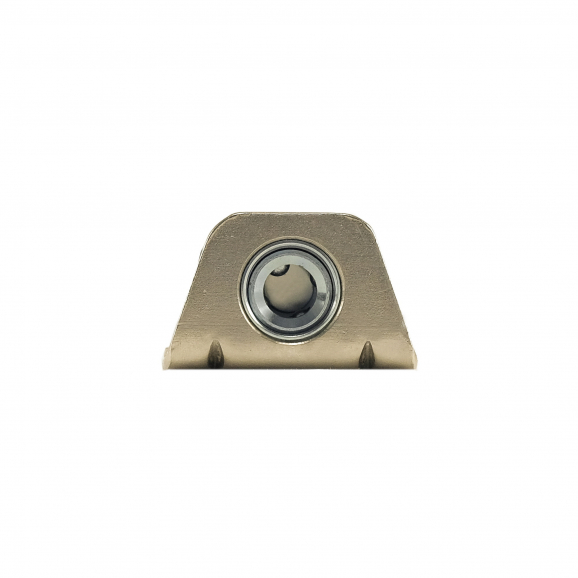

-01 все детали замка и ригеля оцинкованы.
Окраска в другие цвета - по согласованию.
Стоимость замков различных модификаций может различаться!
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM131.10-00 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, с плоским кронштейном крепления, врезной |
| Promix-SM131.10-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, с угловым кронштейном крепления, накладной |
| Promix-SM131.00-00* |
Нормально открытый (открывается снятием напряжения), напряжение питания 12 В, с плоским кронштейном крепления, врезной |
| Promix-SM131.00-01* |
Нормально открытый (открывается снятием напряжения), напряжение питания 12 В, с угловым кронштейном крепления, накладной |
| Promix-SM131.11-00* |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, с плоским кронштейном крепления, врезной |
| Promix-SM131.11-01* |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, с угловым кронштейном крепления, накладной |
| Promix-SM131.01-00* |
Нормально открытый (открывается снятием напряжения), напряжение питания 24 В, с плоским кронштейном крепления, врезной |
| Promix-SM131.01-01* |
Нормально открытый (открывается снятием напряжения), напряжение питания 24 В, с угловым кронштейном крепления, накладной |
Конструкция замка запатентована. Патент на изобретение №2382861, 125239.
Особенности
Особенности
● Потребитель имеет возможность выбора любой удобной для него модификации – врезной или накладной.
● Небольшие размеры и удобное крепление замка позволяют устанавливать его на горизонтальных и вертикальных стенках в любом месте.
● Большое усилие удержания при малых габаритах.
● Корпус замка имеет антикоррозийное декоративное покрытие.
Характеристики
Характеристики
- Усилие удержания ригеля — не менее 150 кг;
- Напряжение питания: 12±2 В, 24±2 В постоянного тока;
- Потребляемый ток (при 12В/24 В) - 0,1/0,05 А;
- Исполнение: нормально открытый, нормально закрытый;
- Режим работы – продолжительный;
- Масса изделия
- нормально открытый замок - 0,12/0,17 кг;
- нормально закрытый замок - 0,13/0,16 кг;
- Длина провода питания: 0,3 м;
- Степень защиты: IP54
Комплект поставки

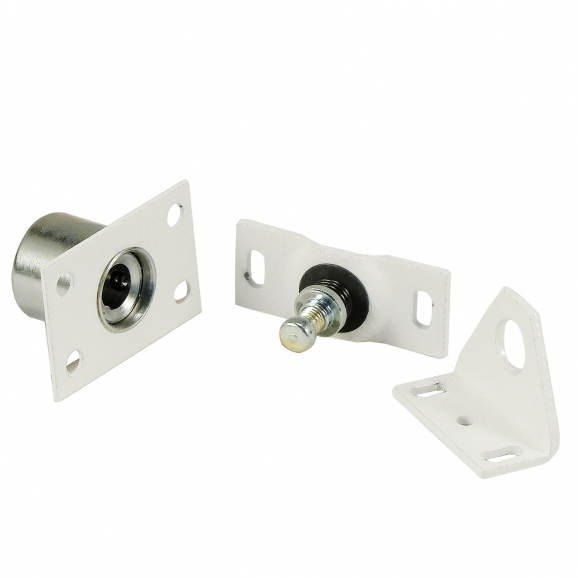

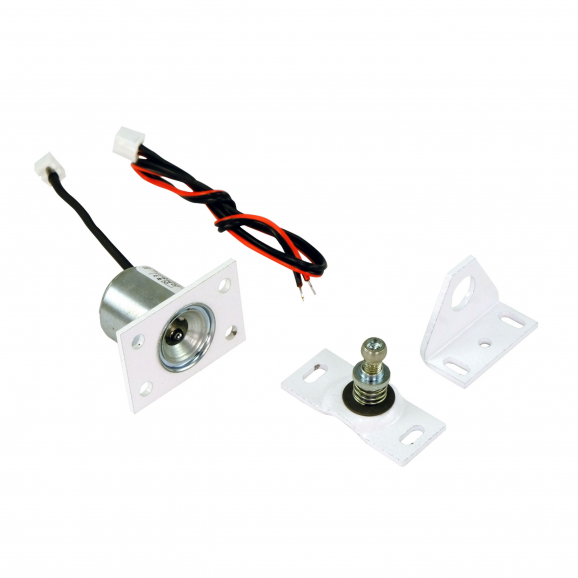

- Замок - 1 шт;
- Ригель в сборе на пластине регулировочной - 1 шт;
- Кронштейн угловой крепления ригеля - 1 шт;.
- Комплект крепежа;
- Маркер разметочный – 1 шт;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации
Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

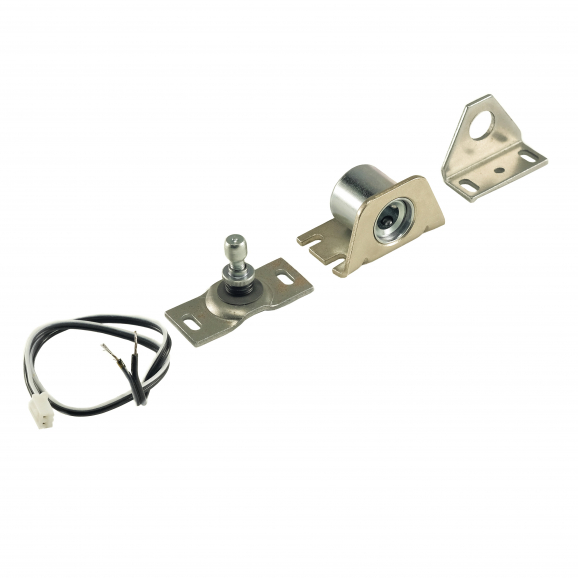

Замок Promix-SM131 имеет шариковый механизм фиксации, состоит из замка и ригеля.
Ригель подпружиненный, с регулировкой длины штока.
Замок производится в двух исполнениях: нормально открытый и нормально закрытый.
Изготавливается на напряжение питания 12 В и 24 В постоянного тока.
При подаче напряжения питания на нормально открытый замок, ригель фиксируется в корпусе, замок закрыт. При снятии напряжения ригель освобождается, замок открыт.
У нормально закрытых замков все происходит наоборот.

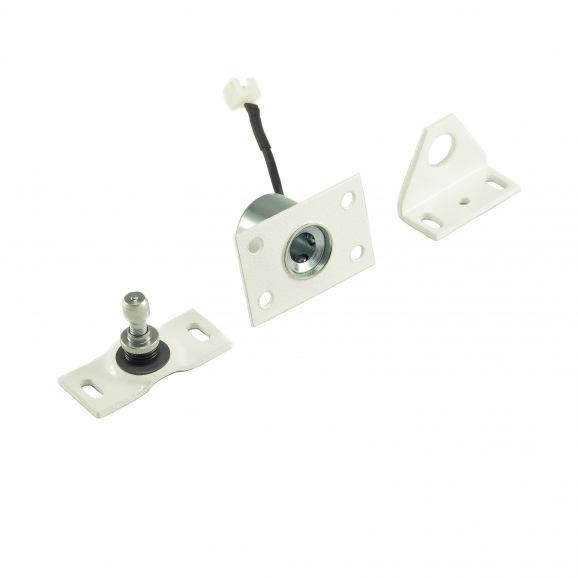

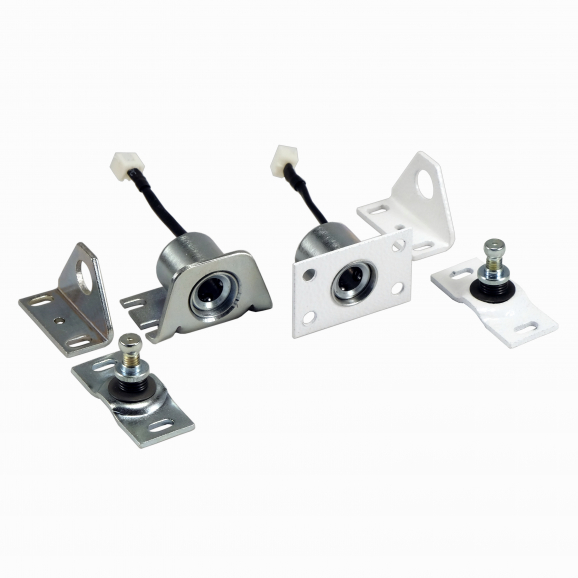

Promix-SM131 выпускается в двух модификациях: врезной с плоским кронштейном и накладной с угловым кронштейном для крепления.
В зависимости от применения замка ригель при необходимости может быть установлен на плоский (заводская поставка) или угловой кронштейн, входящий в комплект поставки.

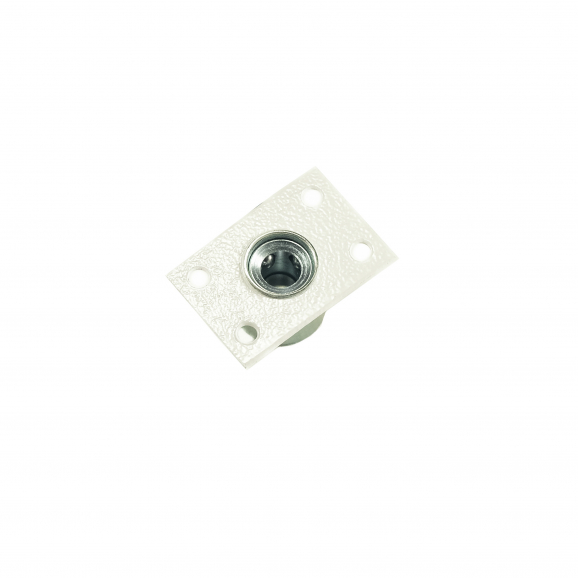

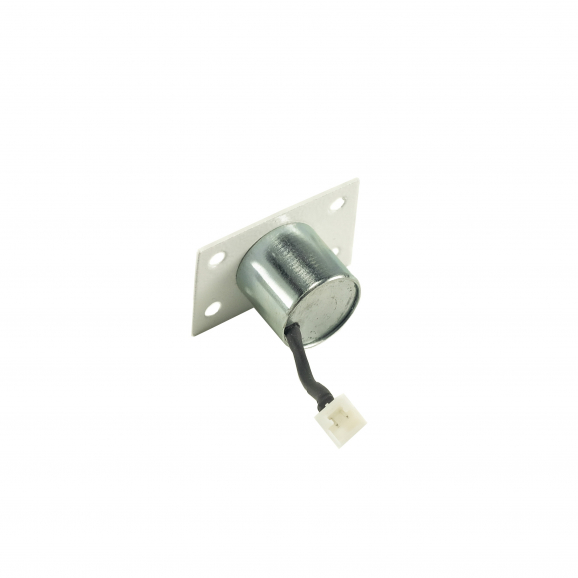

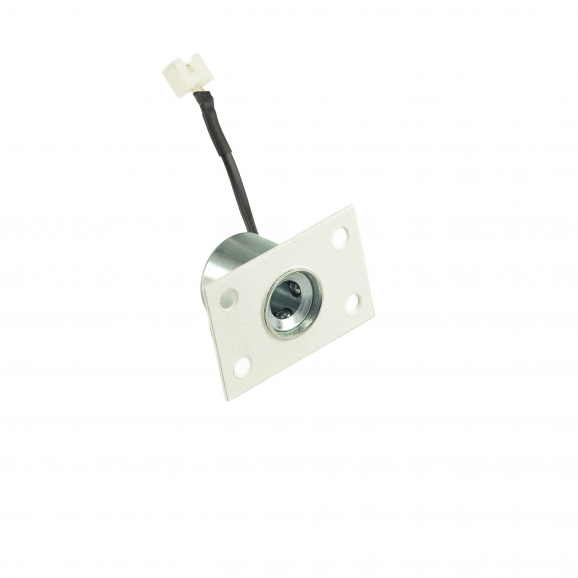

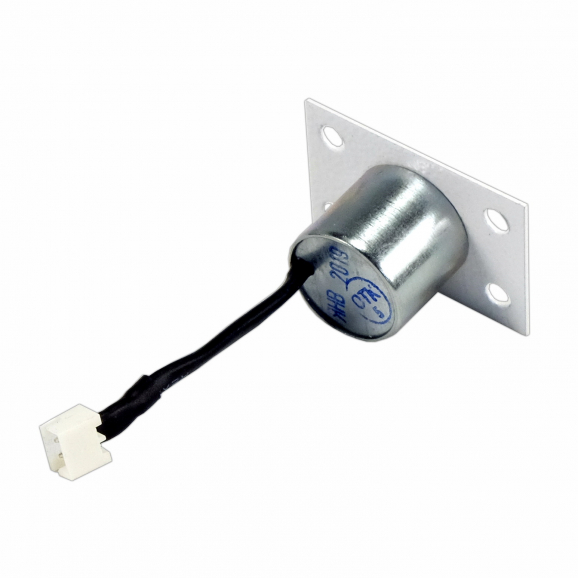

-00 для врезной установки,

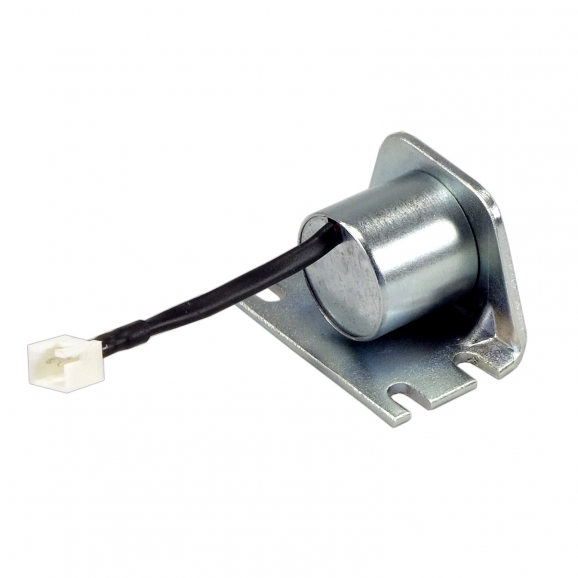

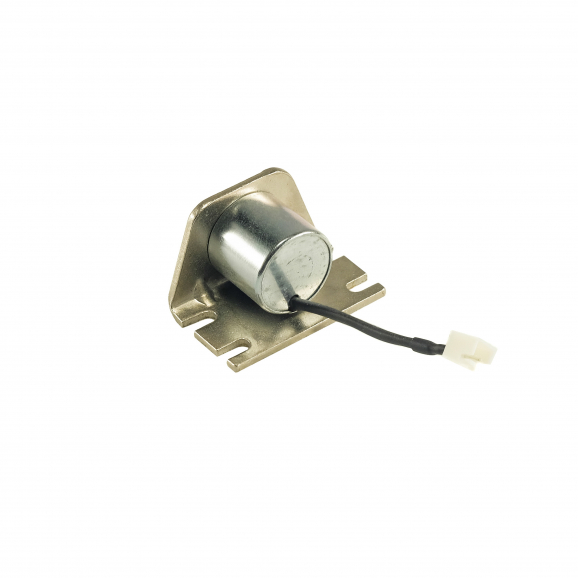

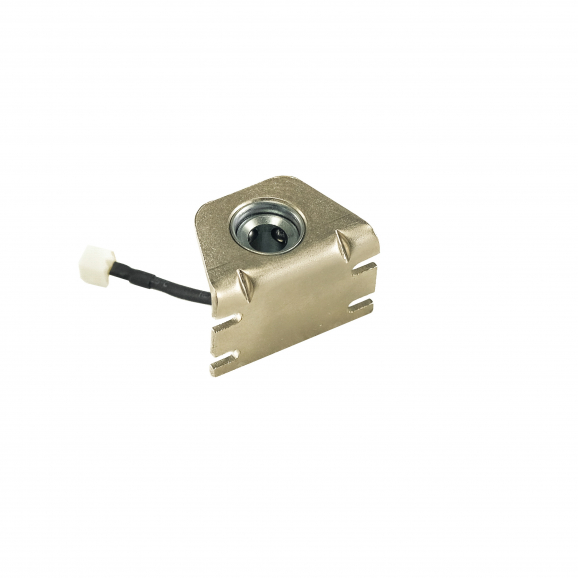

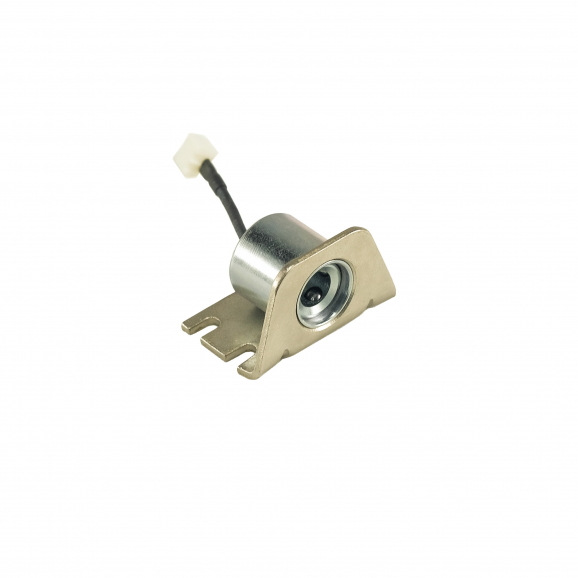

-01 для накладной установки.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.
Применение
Замок Promix-SM131 используется для ограничения доступа к различным объектам:
● Торговая и офисная мебель;
● Холодильные шкафы;
● Лари;
● Шкафы и выдвижные ящики
Сборка и монтаж
Замок устанавливается на неподвижную поверхность, а ригель на дверь.
При установке на распашные двери и выдвижные ящики следует применять ригель, установленный на плоском кронштейне, а для раздвижных дверей – ригель с угловым кронштейном.
Для быстрой и точной разметки отверстия под ригель к каждому изделию прилагаются специальный разметочный маркер.
Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.
Документация
Документация

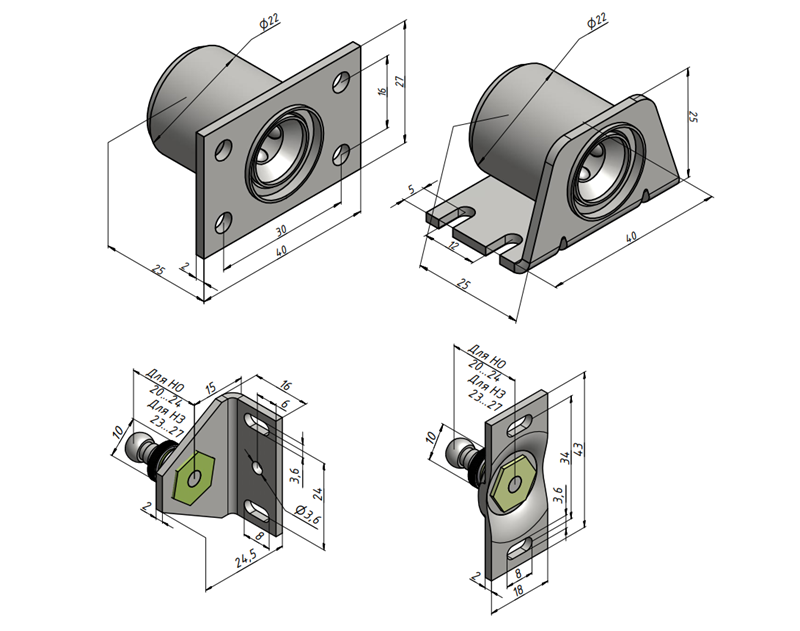

Схемы и чертежи
Схемы и чертежи
Promix-SM131 - 33
