Promix-CM.WI.02

Описание

Контроллер Promix-CM.WI.02 предназначен для коммутации восьми механизмов (электромеханические, электромагнитные замки, турникеты, вентиляция, освещение и др.) устройством управления верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах или ОС «Windows», по USB или UART интерфейсу.

Применяется для ограничения доступа в шкафы раздевалок, банковские ячейки, дистанционного управления механизмами (шлагбаумами, вентиляторами, осветителями) и т.п. Контроллером сканируются состояния восьми датчиков (положения дверей, состояния замков и др.).

Работает с нормально закрытыми (НЗ) и нормально открытыми (НО) механизмами.

Функции контроллера

• Установка связи с устройством управления по интерфейсам USB или UART,
• Адресация к контроллеру и одному из его механизмов по порядковым номерам,
• Приём команд управления и коммутации механизмов,
• Коммутация механизмов в нормально-закрытом и нормально-открытом режимах,
• Сканирование целостности линии питания механизмов и состояния датчиков,
• Передача данных о состоянии контроллера и механизмах в устройство управления,
• Последовательная автоматическая коммутация механизмов при «нештатной» ситуации,
• Гальваническая развязка питания механизмов от устройства управления,
• Аппаратная защита от превышения рабочего тока,
• Световая индикация соединения с устройством управления и коммутации,
• Наладочный режим с аппаратной коммутацией механизмов.

Подключение устройства управления осуществляется раздельно:

• по USB в полнофункциональном режиме. Операционной системой устройства управления контроллер распознаётся как виртуальный COM порт (терминал) со стандартным драйвером используемой ОС. При необходимости USB дополняется иными всевозможными проводными и беспроводными интерфейсами (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.).
• или по UART с переходом контроллера в режим «Ручного управления» с отключением некоторых сервисных функций.

Подключение механизмов осуществляется для нормально закрытых (НЗ) и нормально открытых (НО). Без коммутации НЗ механизм обесточен, а НО постоянно запитан.

Подключение датчиков механизмов (типа «сухой контакт») осуществляется:

• Без контроля шлейфа. Определяются: замкнутое и разомкнутое состояние,
• С контролем шлейфа датчика. Определяются: замкнутое, разомкнутое состояние датчика, обрыв и короткое замыкание шлейфа датчика.

Принцип работы контроллера:

• Коммутация механизма (открытие НЗ, закрытие НО) и управление контроллером осуществляется командной системой (API) контроллера (см. инструкцию по эксплуатации). При поступлении команды механизм открывается (закрывается) на время коммутации.
• Время коммутации механизма задаётся в 2 вариантах: кратковременно и триггерный режим (механизм постоянно включен или постоянно выключен).
• Чтение состояния датчиков осуществляется в автоматическом режиме с передачей изменения состояний датчиков в устройство управления (при подключении по USB), а также в ручном режиме для специальных применений контроллера.

Минимальный набор устройств для коммутации замков:

• Устройство управления с USB интерфейсом,
• Электромеханические замки, например, Promix-SM104, Promix-SM308 и другие,
• Блок питания 12В с номинальным током от 1А для коммутации нескольких замков.

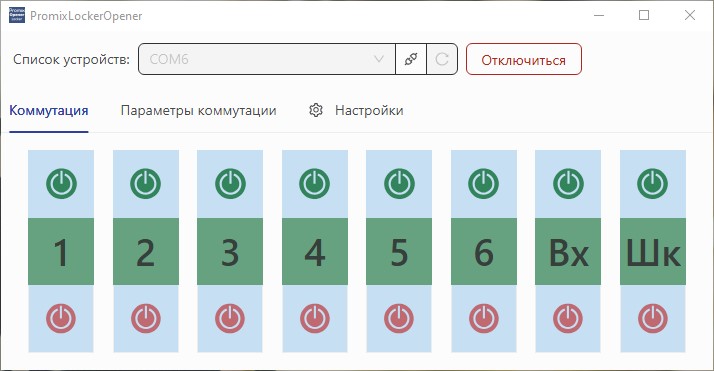

Отладочная программа для ОС Windows содержится в разделе «документация». Для управления контроллером в ПО создана страница с кнопками, отправляющими требуемые команды управления (коммутации, настройки) в контроллер. Инструкцию см. в архиве с программой.

Тех.характеристики

Документация

Promix-CM.WI.02 Руководство по эксплуатации (скачать)

ПО для тестирования контроллера Promix-CM.WI.01 и драйвер для Windows (XP, 7, 8.1) (скачать)
(для windows10 и новее — драйвер не требуется)

Габаритные и установочные размеры контроллера Promix-CM.WI.02
