Promix-SM326

Электромеханический замок с толкателем
Предназначен для применения в камерах хранения, постаматах, шкафах раздевалок в школах, фитнес-центрах и т.п.
Promix-SM326 - фото - 18

Описание

Замок выполнен из металла, имеет антивандальную конструкцию.

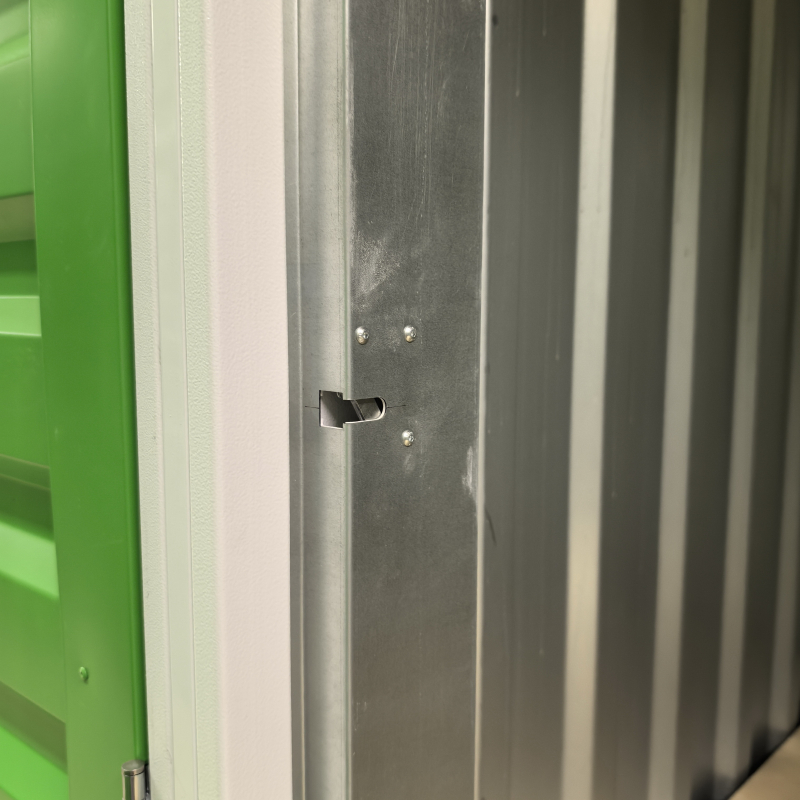

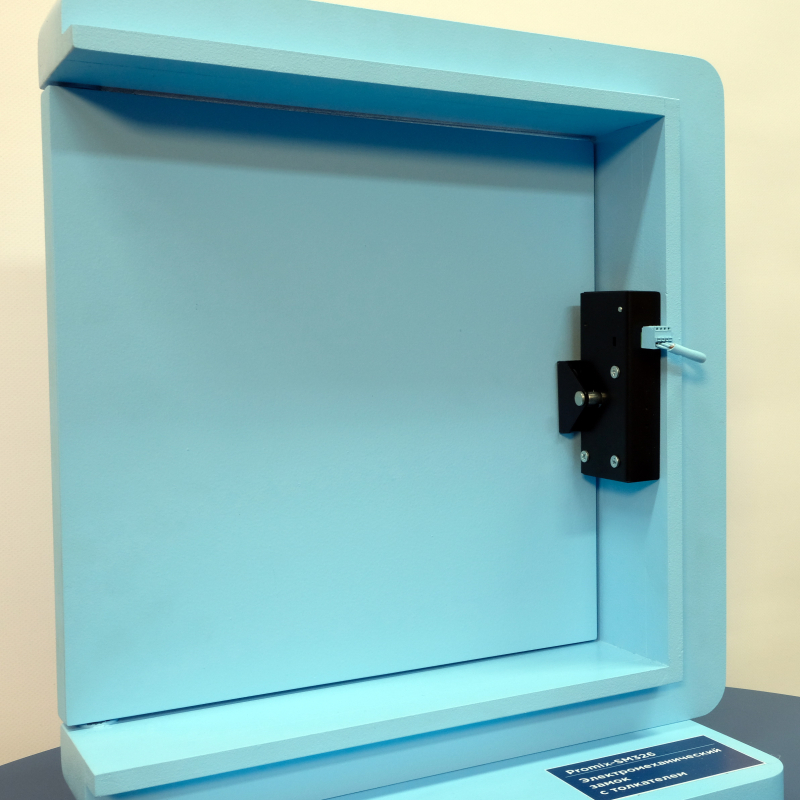

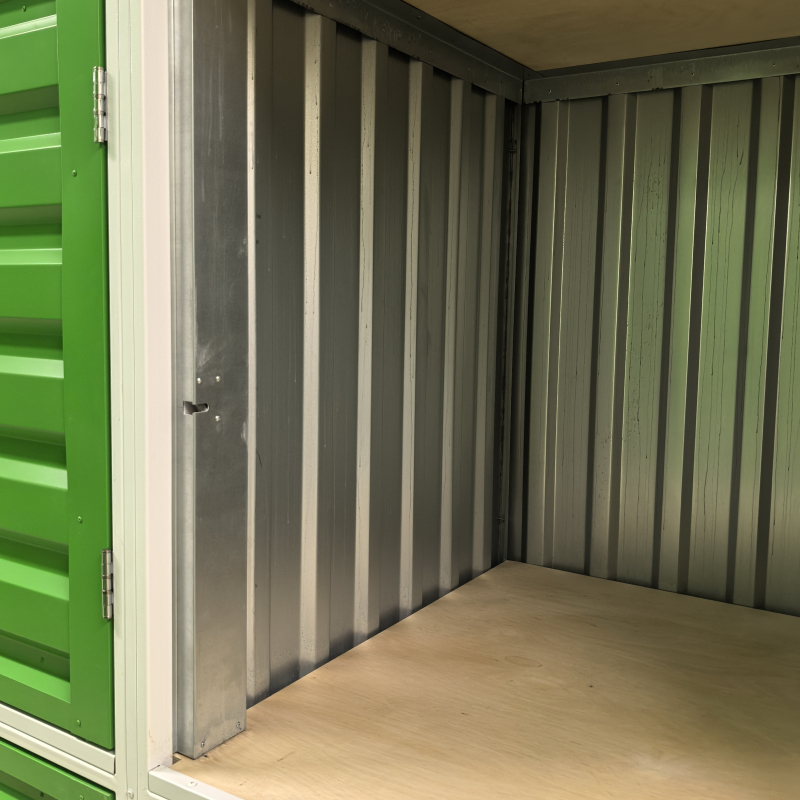

Замок устанавливается на внутренние поверхности шкафа перпендикулярно двери. Ответная часть (ригель) устанавливается на дверь.

Замки производятся  "правого" -00 (замок устанавливается справа, петли двери - слева) и "левого" -01 (замок устанавливается слева, петли двери - справа) исполнения:



Принцип работы:

При отсутствии напряжения питания и закрытии двери замок блокирует ригель.

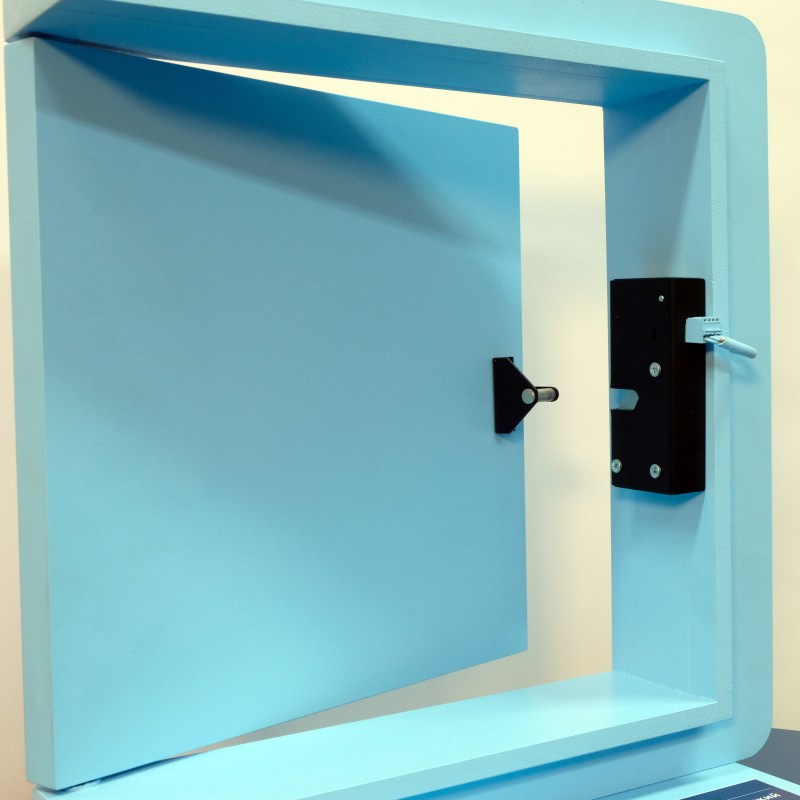

При кратковременной подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает дверь. Таким образом, открытая дверь сразу видна и нет необходимости устанавливать на дверь ручку.

  • Замок оснащен датчиком состояния замка с "сухими контактами" .
  • Отсутствует люфт закрытой двери.
  • Предусмотрена возможность аварийного ручного открытия.

Пружинный толкатель замка связан с датчиком состояния замка. Контакты датчика состояния замка замкнуты, когда замок находится в закрытом состоянии, и разомкнуты, когда замок находится в открытом состоянии.



Структура обозначения модели замка:

Promix-SM326.XY.Z color,   где:



X - исполнение замка:

1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

Z - наличие встроенных датчиков:

2 - датчик состояния замка.



color - цвет корпуса:

white - белый,
brown - коричневый,
silver - серебро,
black - черный.



Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM326.10.2-00

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева)

Promix-SM326.10.2-01

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа)

Promix-SM326.11.2-00*

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева)

Promix-SM326.11.2-01*

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа)

* - производятся по заказу


Тех.характеристики

Усилие удержания ригеля, кг не менее: 500

Напряжение питания постоянного тока, В: 12/24

Длительность импульса напряжения питания, сек: 0,5-3

Интервал между импульсами напряжения питания, сек: 15

Потребляемый ток, А не более: 0,4 (при 12В)

Максимальный коммутируемый ток датчиков, А: 0,2

Максимальное коммутируемое напряжение датчиков, В: 24

Начальное усилие выталкивания ригеля, кг: 1,0

Степень защиты: IP23

Документация

Руководство по эксплуатации  Promix-SM326 (скачать)
