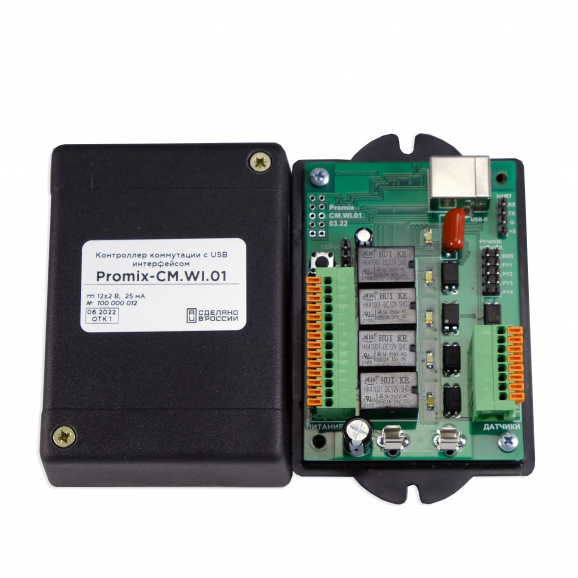

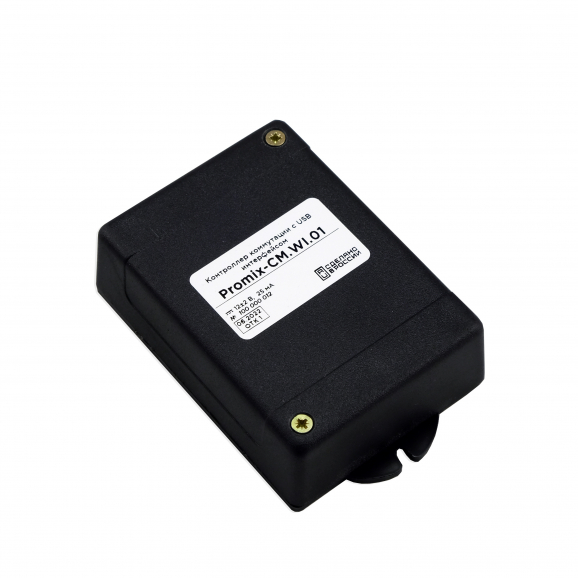

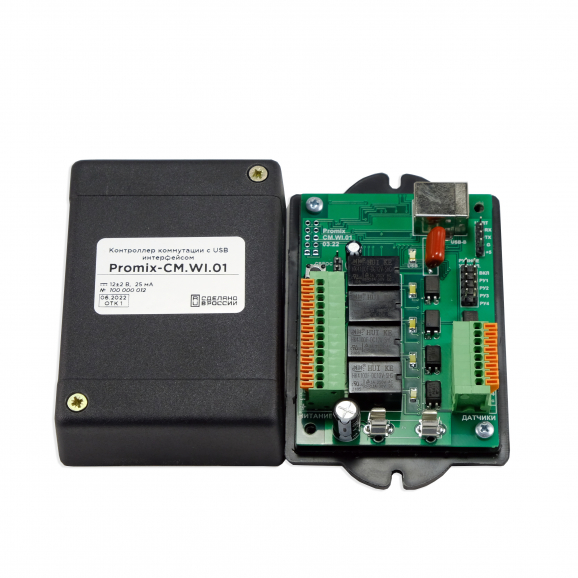

Promix-CM.WI.01
Предназначен для управления по USB интерфейсу: электромеханическими и электромагнитными замками, блокираторами и иными устройствами в стеллажах, ячейках хранения, шкафах раздевалок, проходах, климатических системах, освещении и пр. Содержит 4 релейных канала управления напряжением 12В и 4 входа контрольных датчиков (положения дверей, состояния замков и др.).
Сферы применения
Сферы применения
Характеристики
Характеристики
|
Поддерживаемые ОС верхнего уровня |
Windows, macOs, Linux, Android и пр. UNIX-подобные |
|
Количество каналов управления |
4 шт |
|
Количество каналов контроля |
4 шт |
|
Напряжение питания контроллера |
5 В |
|
Напряжение питания механизмов |
12±2 В |
|
Потребляемый ток контроллера, не более |
80 мА |
|
Потребляемый ток коммутации, не более |
2 А |
|
Время коммутации механизма |
0,5 сек – 64 мин |
|
Габаритные размеры |
84х58х15 мм |
|
Масса, не более |
120 г |
Описание
Описание
Контроллер Promix-CM.WI.01 предназначен для коммутации 4 механизмов (электромеханические и электромагнитные замки, блокираторы, турникеты, вентиляция, освещение и др.) устройством управления верхнего уровня (ПК, ноутбук, терминал, планшет, сервер и пр.), работающим на распространённых UNIX-подобных и «Windows» операционных системах, по USB или UART интерфейсу с определением состояния 4 датчиков (положения дверей, состояния замков).
Применяется для дистанционного управления ячейками хранения, ограничения доступа в шкафы раздевалок, банковские ячейки, проходы, управления климатическими, осветительными приборами и пр.
Функции
- Связь с устройством управления по интерфейсам USB или UART,
- Управление системой команд (API),
- Адресация механизмов по порядковым номерам,
- Импульсная или длительная коммутация механизма от 0,5 сек до 64 мин и триггерный режим (постоянно включено/выключено),
- Нормально закрытый (НЗ) и нормально открытый (НО) режимы коммутации,
- Определение целостности линии питания и состояния датчиков,
- Гальваническая развязка питания механизмов от устройства управления,
- Защита от превышения рабочего тока,
- Световая индикация соединения и коммутации,
- Ручная коммутация механизмов при наладке или «нештатной ситуации».
Программное обеспечение Promix-Locker-Opener через визуальный интерфейс позволит:
- управлять механизмами в простых технологиях доступа без считывателей,
- отладить подключение механизмов и устройства управления,
- изучить систему команд (API) для встраивания контроллера в СКУД различной сложности.
Управление механизмами осуществляется системой команд (API см. руководство по эксплуатации) для нормально закрытых (НЗ) и нормально открытых (НО) механизмов. Без коммутации НЗ механизм обесточен, а НО постоянно запитан.
При поступлении команды механизм открывается (закрывается) на время коммутации от 0,5 сек до 64 мин или в триггерном режиме (постоянно включен или отключен).
Подключение датчиков (типа «сухой контакт») осуществляется:
- без контроля шлейфа: определяются замкнутое и разомкнутое состояние (открыто/закрыто),
- с контролем шлейфа датчика: замкнутое, разомкнутое состояние, обрыв и короткое замыкание шлейфа датчика.
Минимальный набор устройств:
- устройство управления с USB интерфейсом (ПК, ноутбук, терминал, планшет, сервер и пр.),
- электромеханические замки, например, Promix-SM326, Promix-SM102 и другие,
- блок питания 12В с номинальным током от 2А для коммутации нескольких замков.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры контроллера Promix-CM.WI.01
