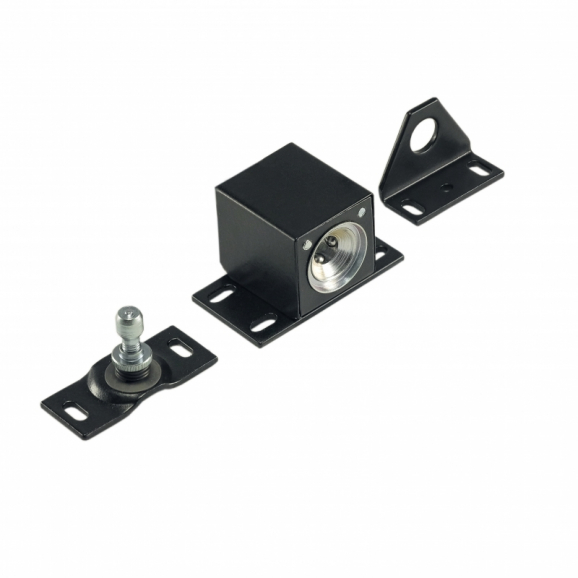

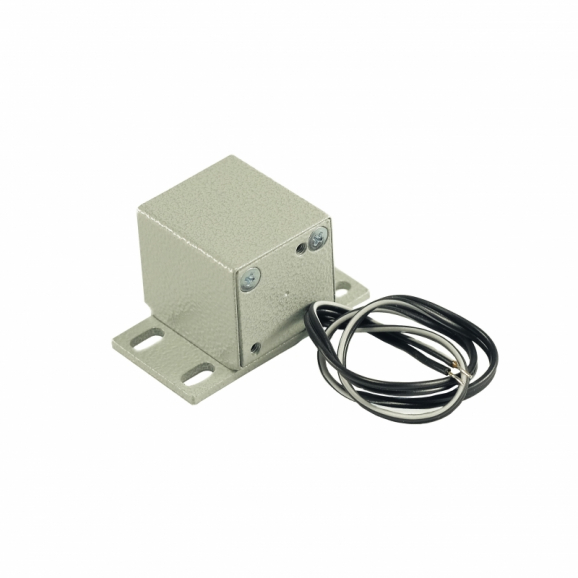

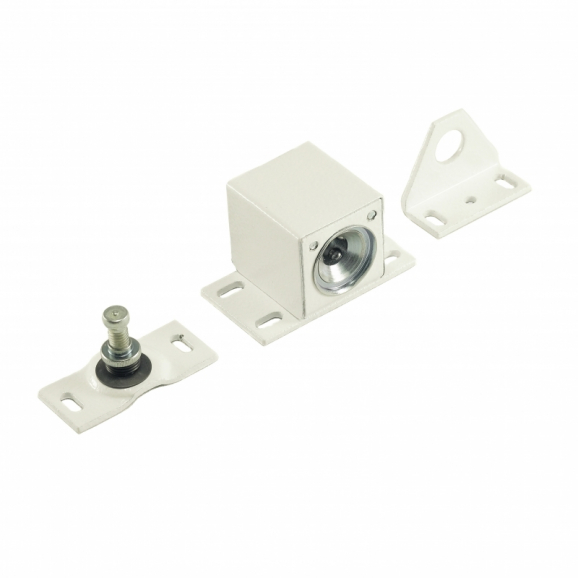

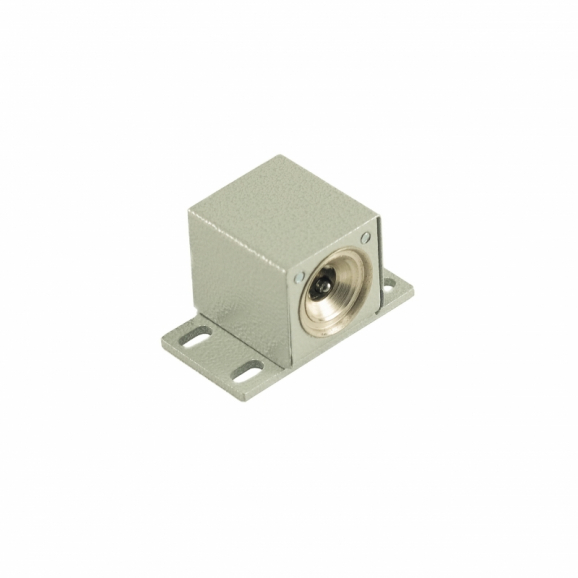

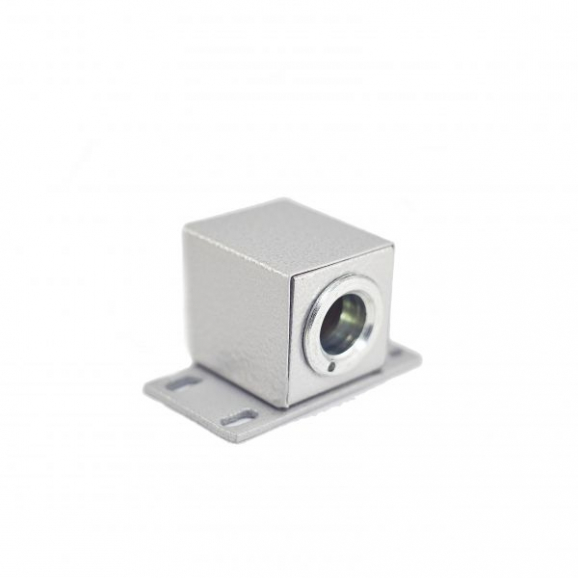

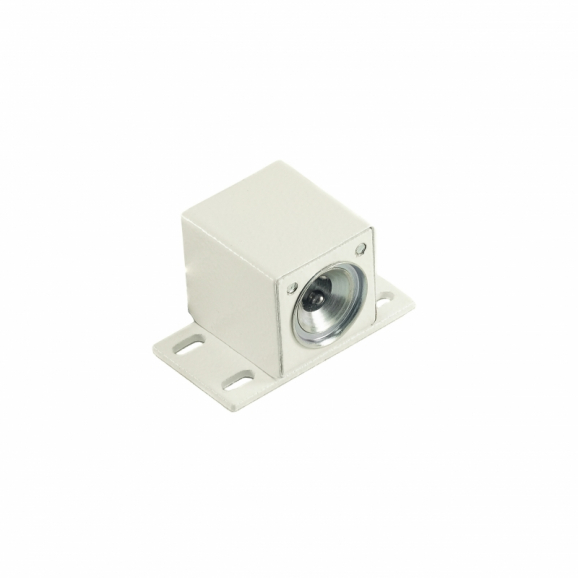

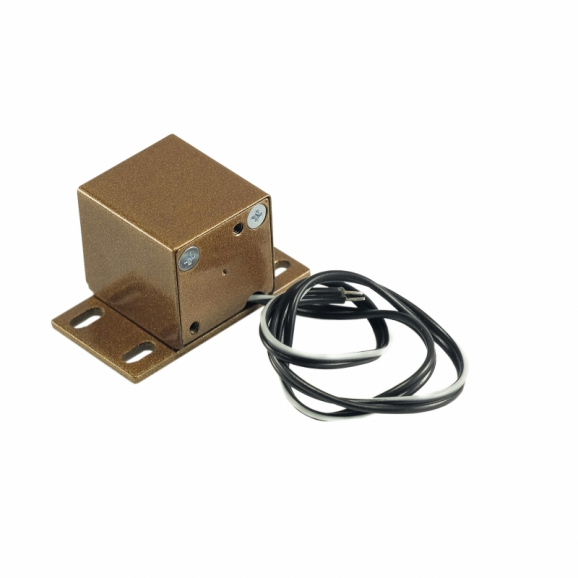

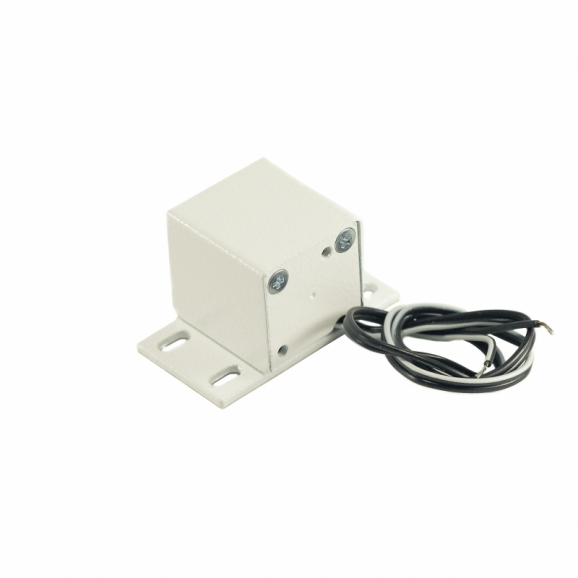

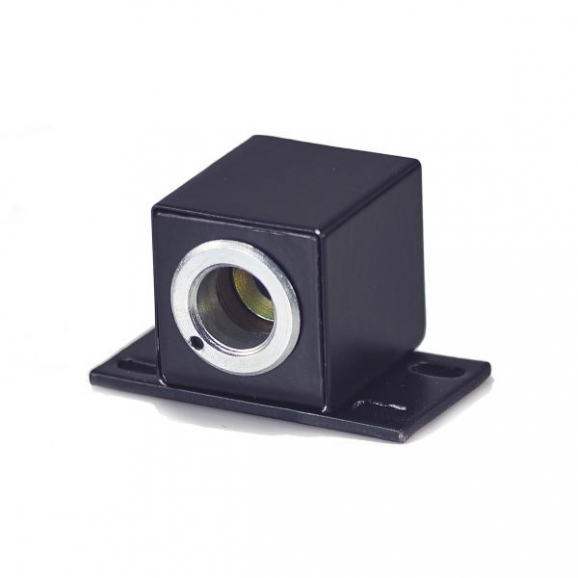

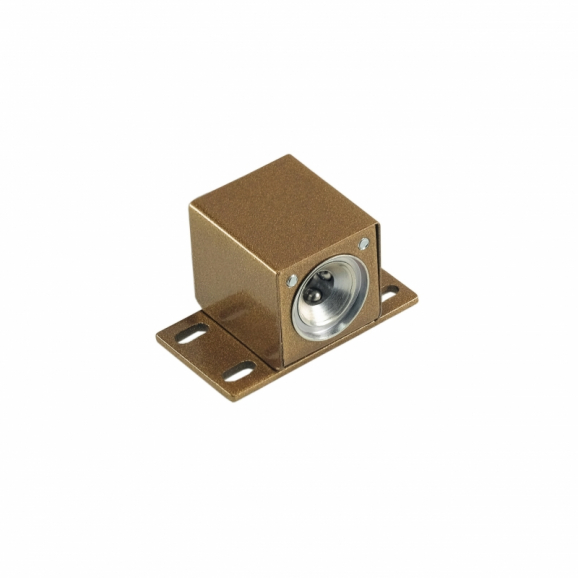

Promix-SM102
Единственный на рынке миниатюрный электромеханический замок.
Благодаря уникальному соотношению габаритных размеров, усилия удержания и потребляемого тока, универсальному креплению замок может использоваться во многих областях.
3 466 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM102.XY.Z color, где:
| X - исполнение замка: |
0 - нормально открытый, |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
0 (отсутствие) - без датчиков, |

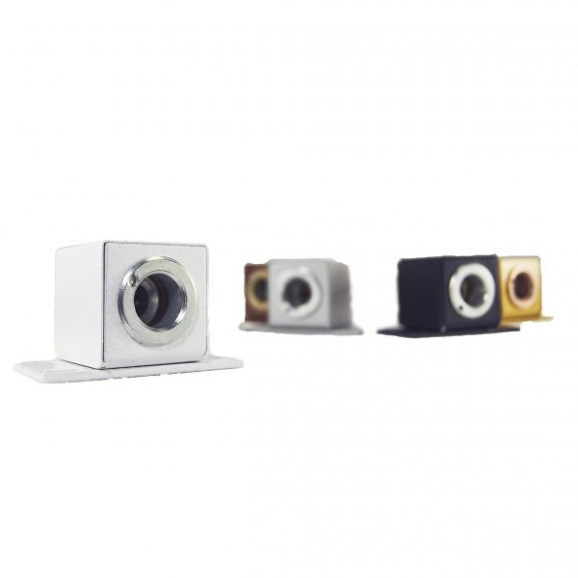

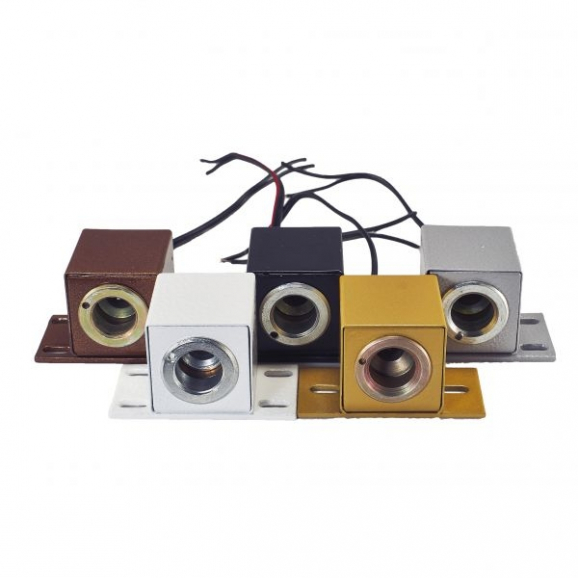

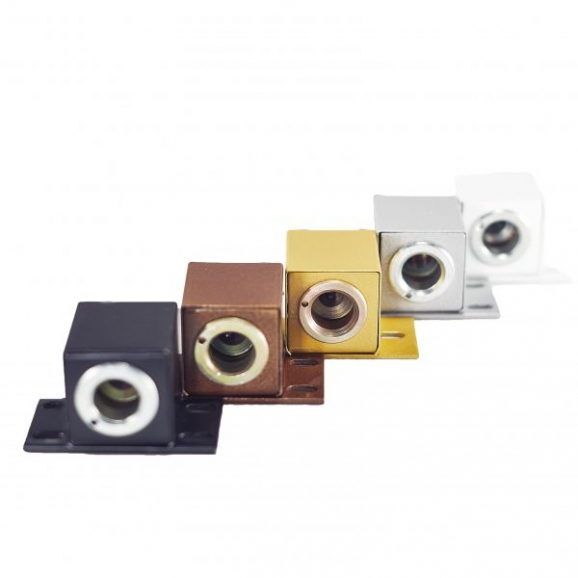

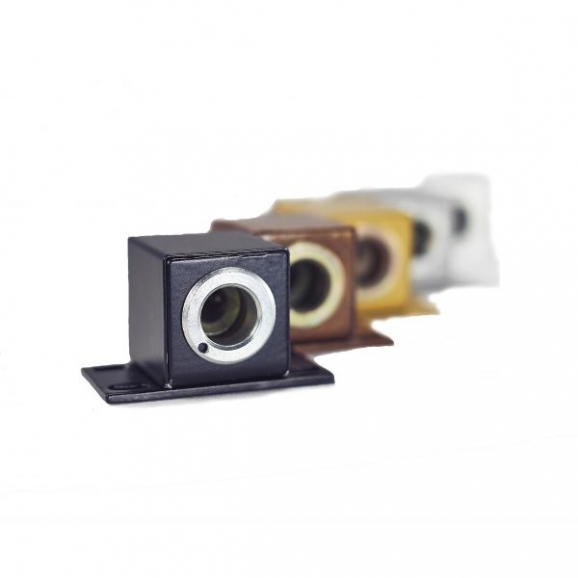

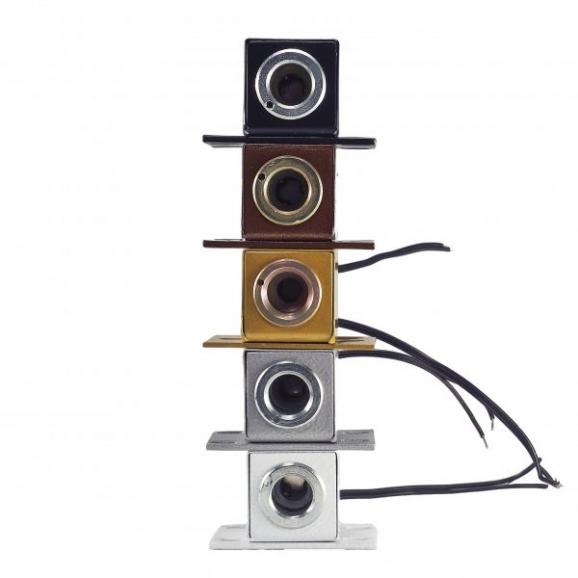

| color - цвет корпуса: |
white - белый, |
Стоимость замков различных модификаций может различаться!
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM102.00 |
Нормально открытый (открывается снятием напряжения), напряжение питания 12 В |
| Promix-SM102.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
| Promix-SM102.00.1 |
Нормально открытый (открывается снятием напряжения), напряжение питания 12 В, встроенный датчик положения двери |
| Promix-SM102.01 |
Нормально открытый (открывается снятием напряжения), напряжение питания 24 В |
| Promix-SM102.11 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В |
| Promix-SM102.01.1 |
Нормально открытый (открывается снятием напряжения), напряжение питания 24 В, встроенный датчик положения двери |
Особенности
Особенности
● Малые размеры и универсальное крепление замка позволяют устанавливать его на боковых, горизонтальных и вертикальных стенках в любом удобном месте.
● Подвижный самоустанавливающийся ригель автоматически корректирует свою ориентацию относительно входного отверстия замка в случае неточной установки или провисания двери в ходе эксплуатации.
● Корпус замка имеет антикоррозийное декоративное покрытие.
Характеристики
Характеристики
Все детали замка сделаны из высококачественной стали с защитным гальваническим покрытием или окрашены порошковой эмалью. Гарантия на замок составляет 18 месяцев!
|
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.
Условия эксплуатации:
Вид климатического исполнения У3 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
● окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
● температура окружающего воздуха: от -30 до +50 °С;
● атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
● относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
● установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия
Замок Promix-SM102 имеет шариковый механизм фиксации.
Он производится в двух исполнениях: нормально открытый и нормально закрытый.
При подаче напряжения питания на нормально открытый замок ригель фиксируется в корпусе замка, удерживая дверь в закрытом состоянии. При снятии напряжения ригель освобождается, разрешая открытие двери.
У нормально закрытых замков все происходит наоборот.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Нормально открытый замок может быть оснащен датчиком положения двери.
Датчик состоит из геркона (магнитоуправляемый контакт), расположенного на корпусе замка, и магнита, который находится на подвижной втулке, перемещаемой ригелем при закрытии двери.

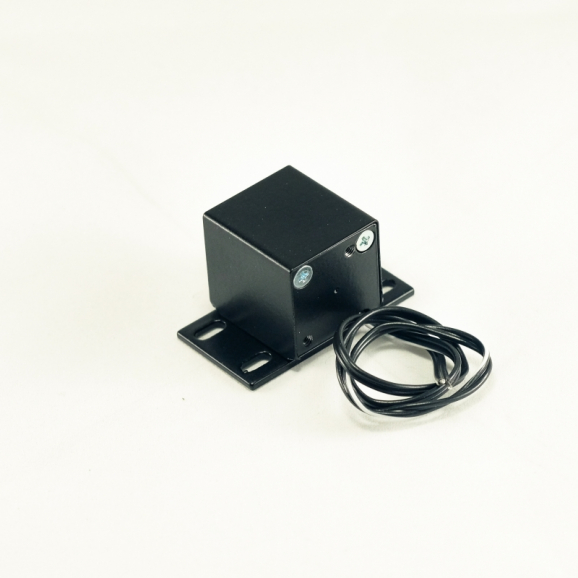

Контакт геркона размыкается, когда дверь открыта (ригель извлечен из замка), и замыкается, когда дверь закрыта (ригель вставлен в замок до упора). Геркон закреплён на тыльной стороне замка.
Датчик используется в системах автоматизированного контроля, блокировок и сигнализации.
Область применения
Благодаря малым размерам и удобству крепления, замок Promix-SM102 используется в различном оборудовании промышленного, торгового, офисного и бытового назначения:
- Ячейки камер хранения, встроенные шкафы, шкафы в раздевалках, ящики для хранения документации и т.д.
- Холодильное и торговое оборудование (шкафы, лари, витрины), в том числе с раздвижными дверьми
- Шкафы для хранения лекарств и химических веществ
- Банкоматы, электронные терминалы, торговые автоматы, технологическое оборудование
- Шкафы для РЭА, электрические и распределительные щиты
- Лифты, шлюзы
- Передаточные шлюзовые окна для чистых помещений
- Дверцы и выдвижные ящики столов, и многое другое
Сборка и монтаж
Четыре варианта сборки замка и два варианта сборки ригеля позволяют без проблем установить его в необходимом месте, как на распашные, так и на раздвижные двери.
.jpg)
Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагаются специальный разметочный шаблон и маркер.

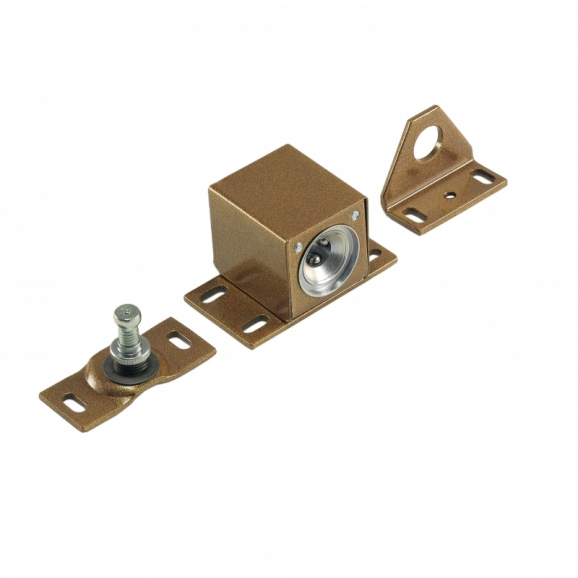

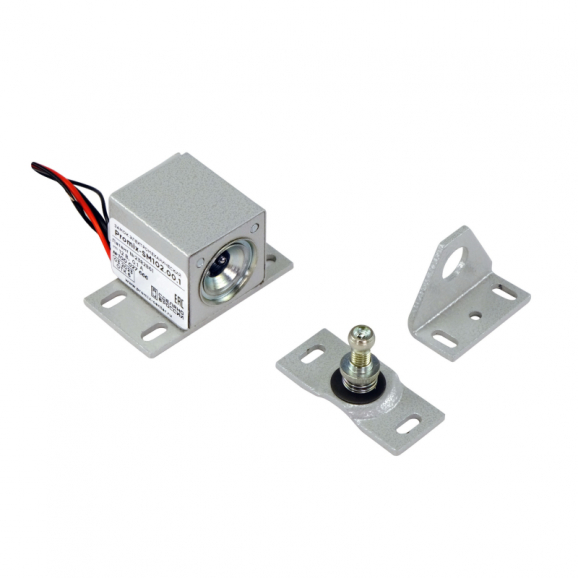

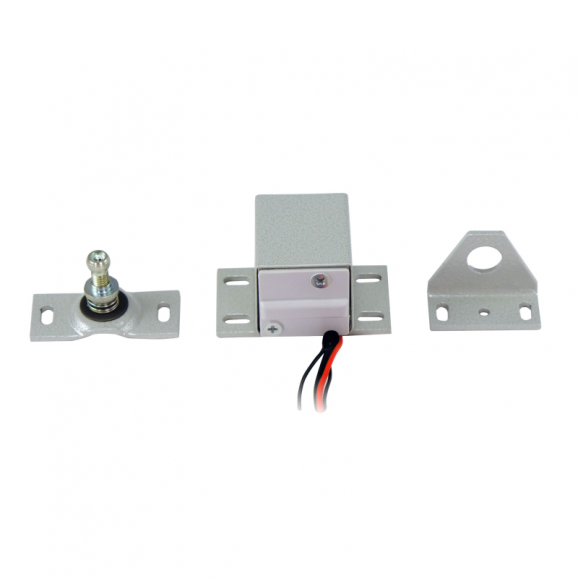

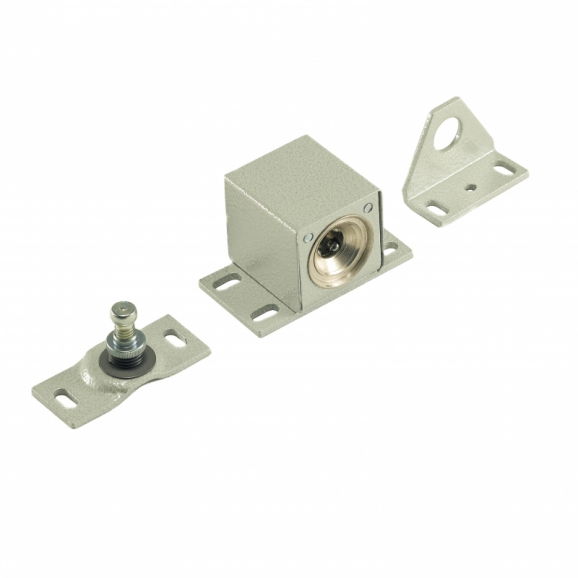

Комплект поставки:
● Замок - 1 шт;
● Кронштейн угловой крепления ригеля - 1 шт;
● Пластина крепления замка - 1 шт;
● Ригель в сборе на пластине регулировочной – 1 шт;
● Разметочный маркер – 1 шт;
● Комплект крепежа;
● Руководство по эксплуатации – 1шт.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры замка Promix-Sm102
Ригель на плоском и угловом кронштейнах

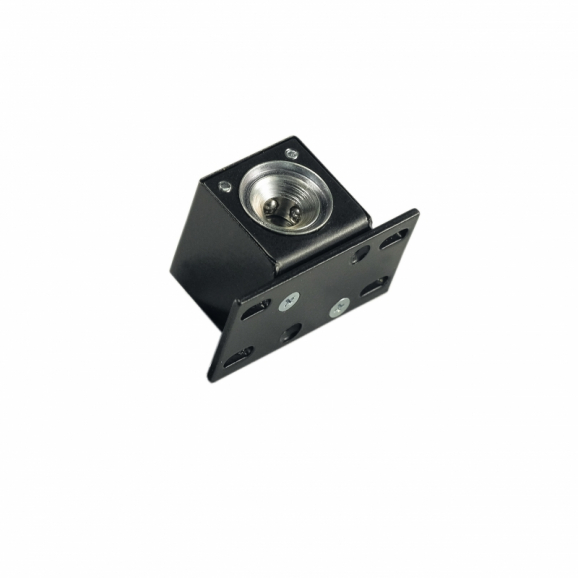

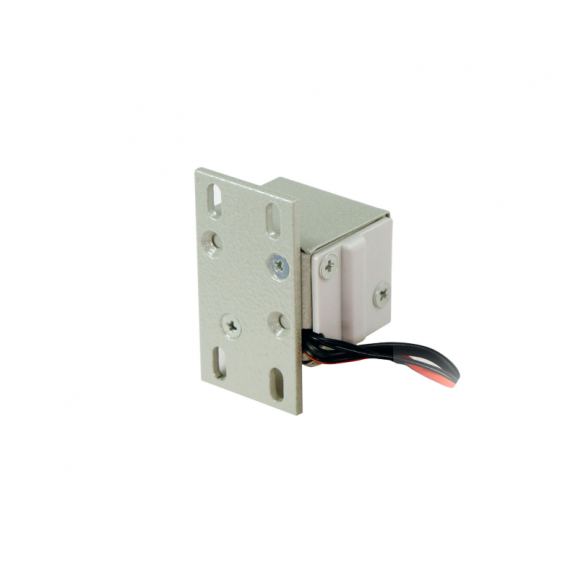

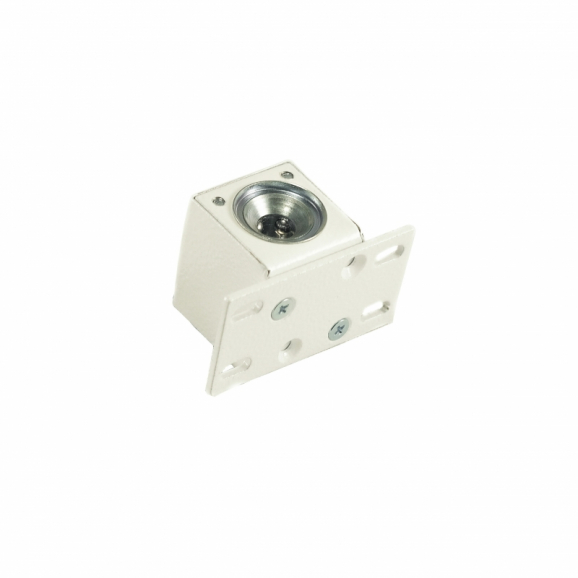

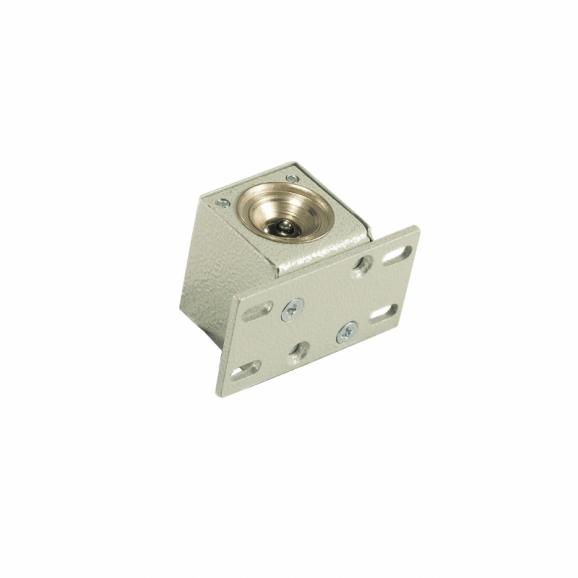

Габаритные и установочные размеры замка "Promix-SM102.xx" с крепежной пластиной
Габаритные и установочные размеры замка "Promix-SM102.0x.1"
Угловой кронштейн крепления ригеля

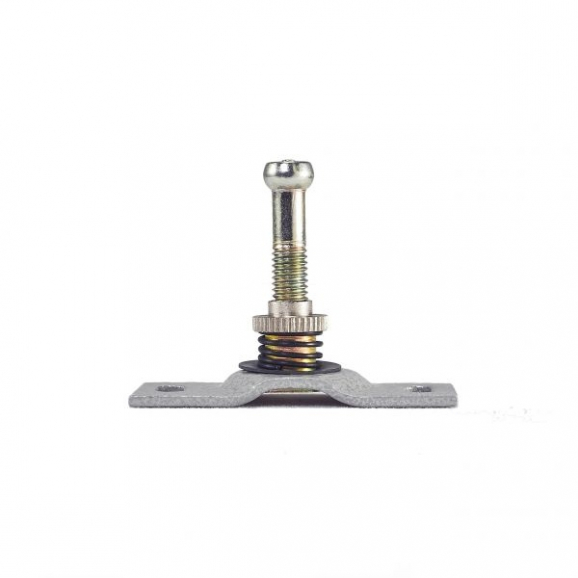

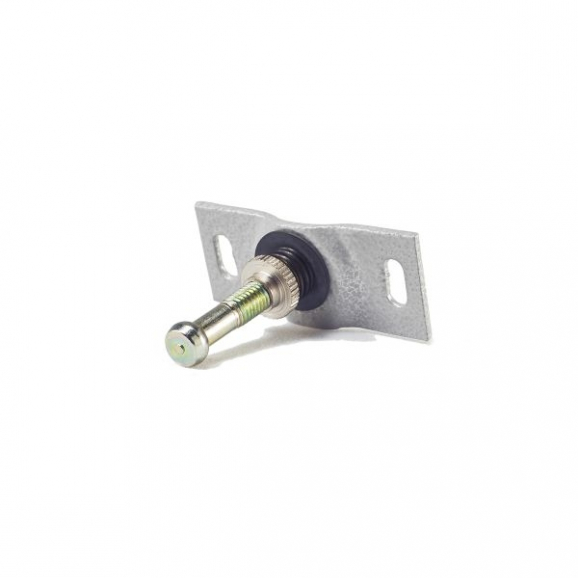

Ригель на кронштейне
Фото и видео
Фото и видео
Пример установки на выдвижной ящик
Пример установки на выдвижной ящик
Пример установки на выдвижной ящик
Пример установки на шкаф-купе с раздвижными дверьми
Пример установки на шкаф-купе с раздвижными дверьми
Пример установки на шкаф-купе с раздвижными дверьми
Пример установки на шкаф с распашной дверью
Пример установки на шкаф с распашной дверью

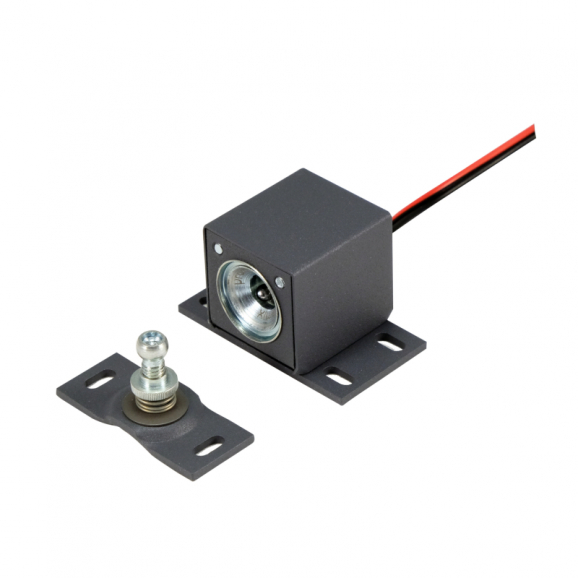

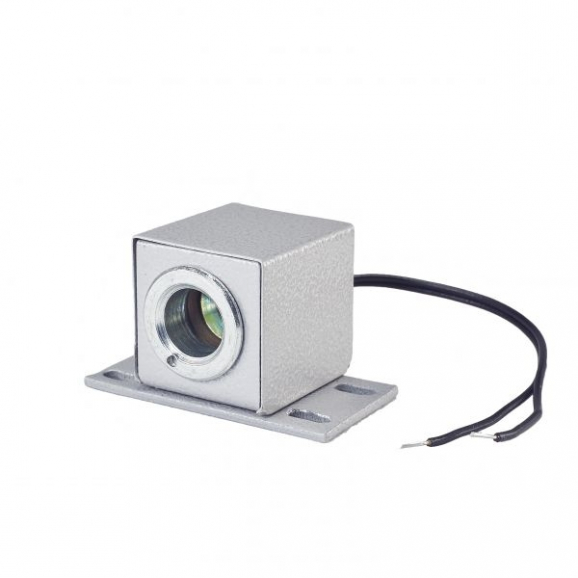

Замок "Promix-SM102"
Пример установки замков "Promix-SM102" на выдвижные ящики ювелирного магазина
Пример установки замков "Promix-SM102" на выдвижные ящики ювелирного магазина
Пример установки замка "Promix-SM102" на выдвижной ящик
Пример установки замка "Promix-SM102" на выдвижной ящик
Пример установки замка "Promix-SM102" на выдвижной ящик
|
Видеообзор замков Promix-SM102 |
