Promix-SM503

электромеханический замок, блокирующий поворот дверной ручки

Служит для защиты от несанкционированных  посещений посторонними лицами отдельных помещений.

Замок предназначен для установки под стандартные дверные ручки с утапливаемыми (фалевыми) язычками.

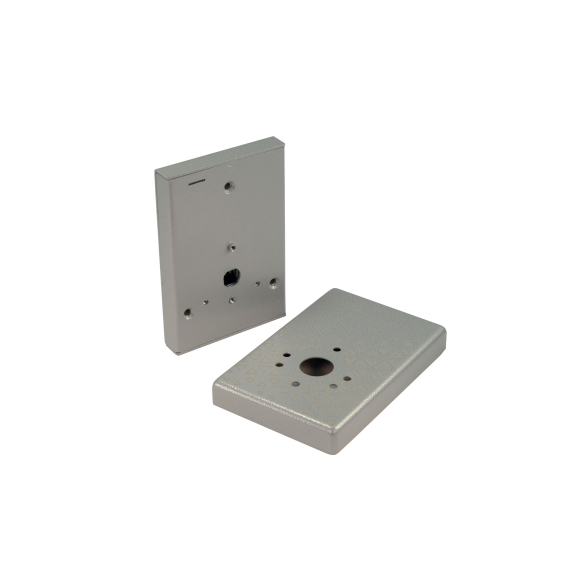

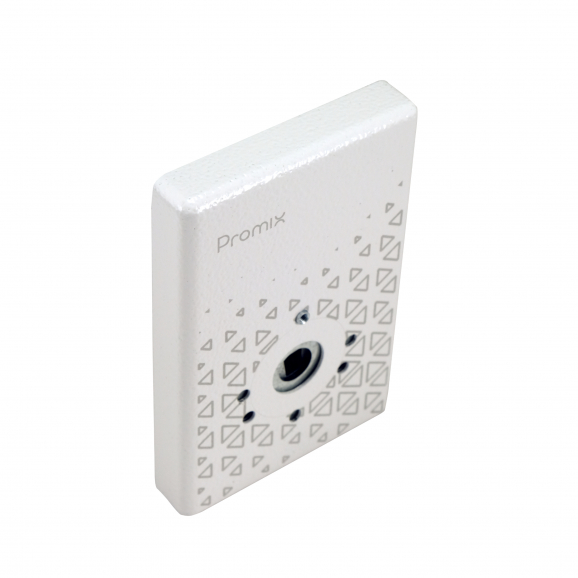

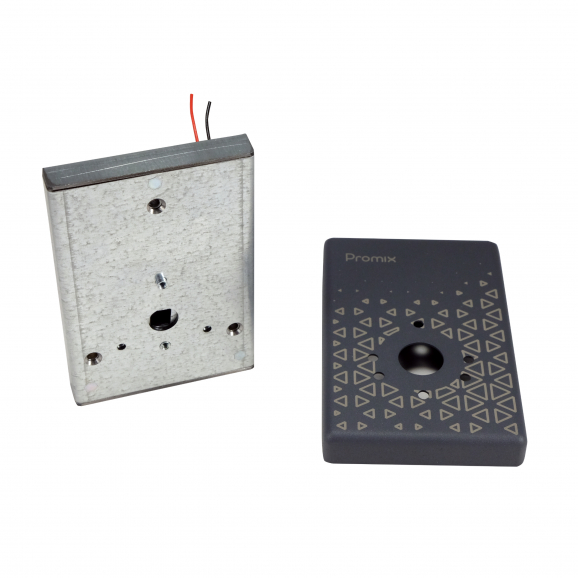

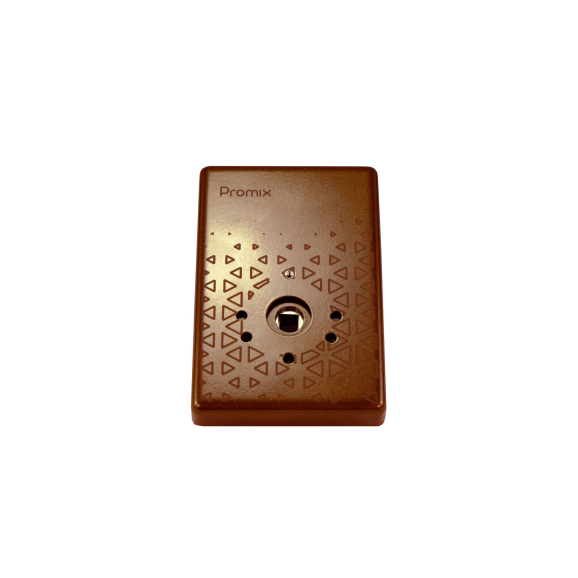

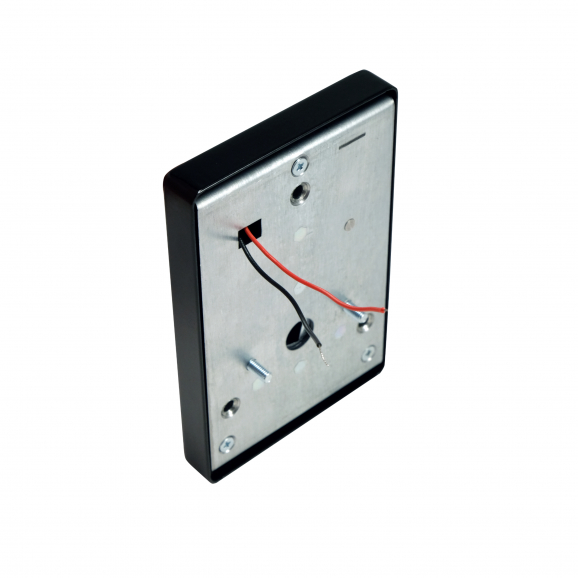

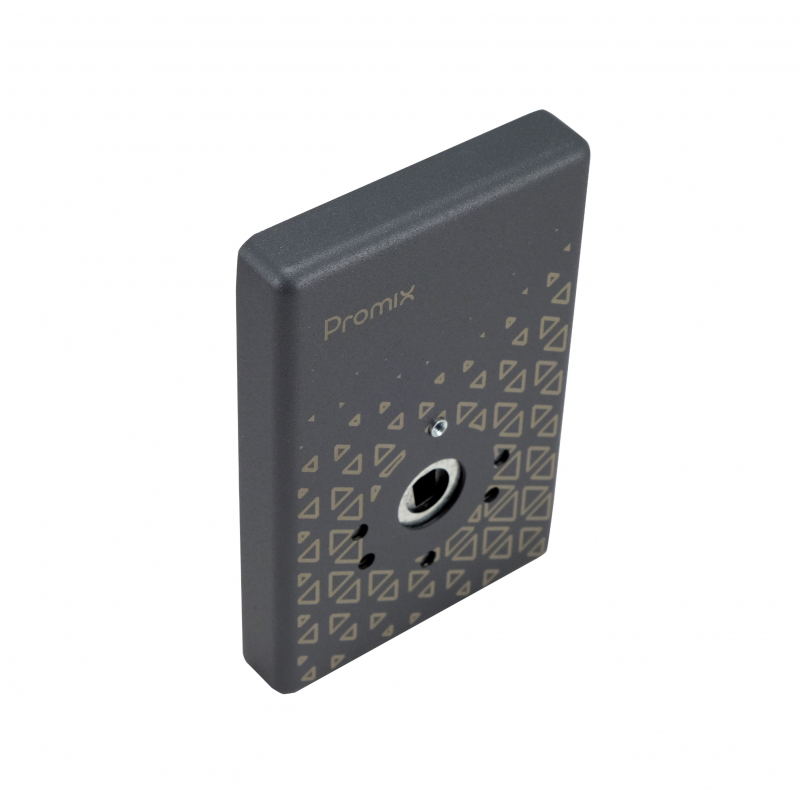

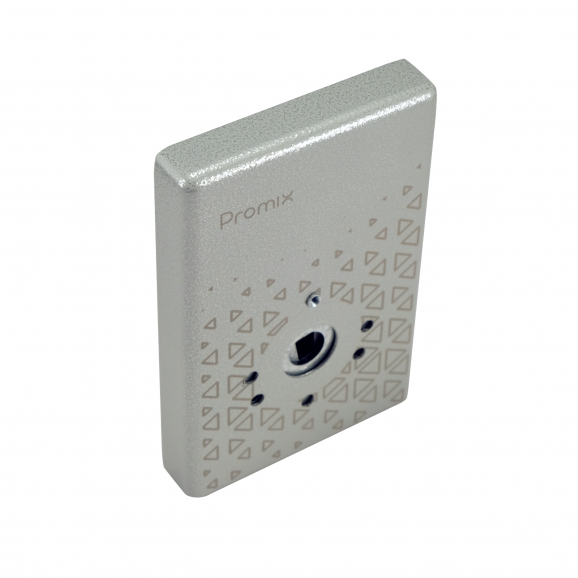

Promix-SM503 - фото - 11
Promix-SM503 - фото - 11 Promix-SM503 - фото - 10 Promix-SM503 - фото - 9 Promix-SM503 - фото - 8 Promix-SM503 - фото - 7 Promix-SM503 - фото - 6 Promix-SM503 - фото - 5 Promix-SM503 - фото - 4 Promix-SM503 - фото - 3 Promix-SM503 - фото - 2 Promix-SM503 - фото - 1
New
Promix-SM503
электромеханический замок, блокирующий поворот дверной ручки
Напряжение питания: 12В или 24В
Нормально открытое (НО) исполнение – открыт без напряжения питания
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания
Потребляемый ток менее 100 мА
Различные цвета корпуса

Служит для защиты от несанкционированных  посещений посторонними лицами отдельных помещений.

Замок предназначен для установки под стандартные дверные ручки с утапливаемыми (фалевыми) язычками.

3 098

Рекомендованная розничная цена

Сферы применения

Модификации

Модификации

Структура обозначения модели замка:

Promix-SM503.XY color,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

2 -  прочее (12-24 В);

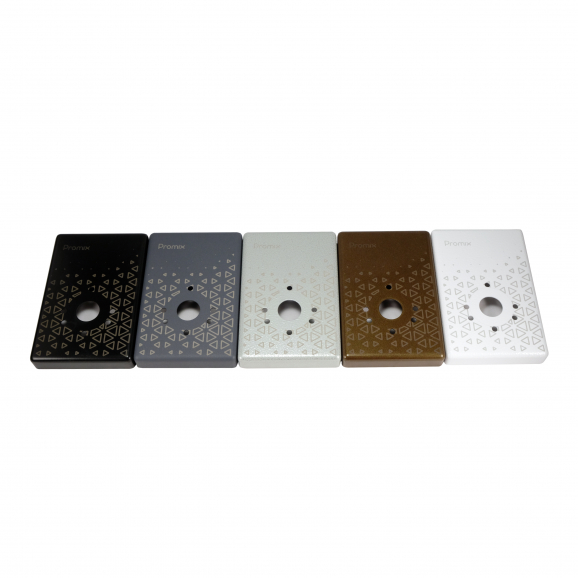

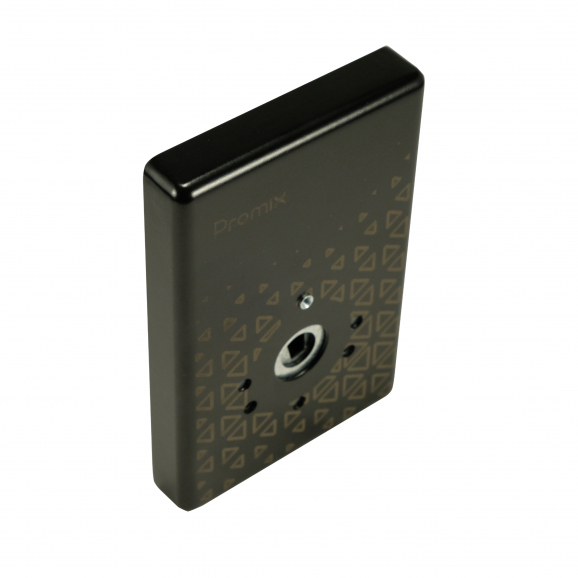

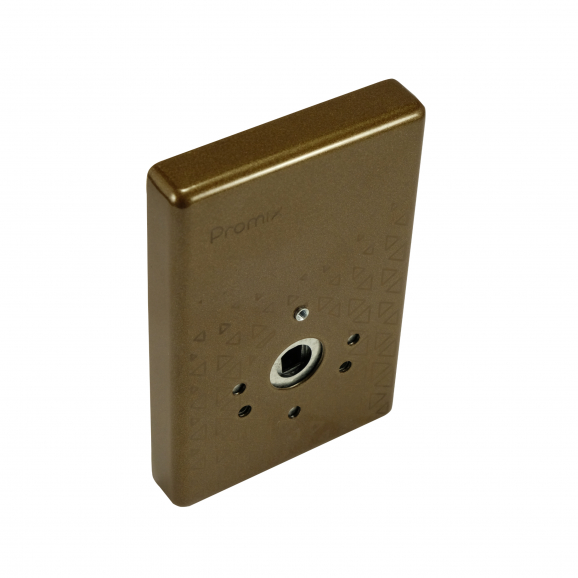

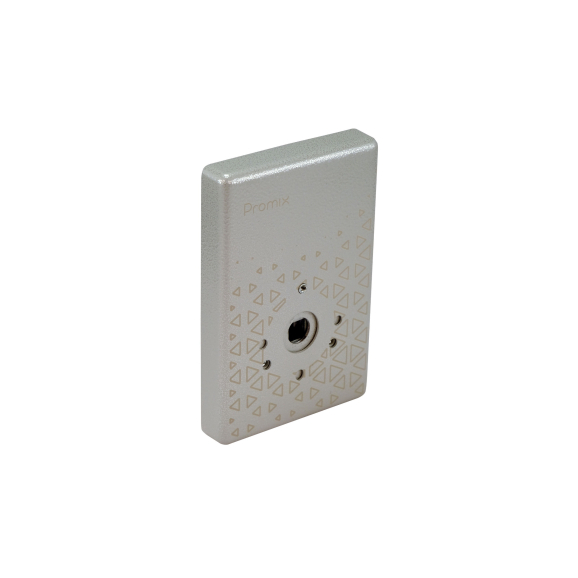

color - цвет корпуса:

white - белый,
brown - коричневый,
silver - серебро,
gold - золото,
black - черный,
graphite - графит



Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка

Описание

Promix-SM503.02

Нормально открытый, напряжение питания 12-24 В

Promix-SM503.12

Нормально закрытый, напряжение питания 12-24 В

Конструкция замка запатентована. Патент на изобретение №214604.

Характеристики

Характеристики

Напряжение питания постоянного тока: 10-26 В

Потребляемый ток: 0,05 - 0,1 А

Надежность: не менее 400 000 циклов срабатывания.

IP 54



Условия эксплуатации:

Вид климатического исполнения У3 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 80% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Описание

Описание

Замок устанавливается на распашную дверь под дверную ручку с любой стороны двери защищаемого помещения.



Принцип действия

В закрытом состоянии замки блокируют поворот обеих дверных ручек, а при открытом замке дверь открывается любой ручкой.

Замки выпускаются в  нормально открытом и нормально закрытом исполнении.

При подаче напряжения на нормально закрытый замок разрешается поворот обеих ручек, при снятии напряжения обе ручки блокируются электромагнитным механизмом запирания, запрещая открытие двери.

У нормально открытых замков все происходит наоборот.

Управление замками производится кнопками, выключателями с фиксированными положениями или контроллерами, установленными в удобном месте.

Дистанционным отключением (включением) питания замков можно надежно заблокировать охраняемые помещения от несанкционированного доступа в течение требуемого времени.

Установка замка

В общем виде установку замка на дверное полотно можно описать так:

5hh

Снимается стандартная дверная ручка; на её место устанавливается электромеханический замок; ручка устанавливается на место и крепится к замку.

В закрытом состоянии замок блокирует поворот обеих дверных ручек, а в открытом состоянии замка дверь открывается любой ручкой.

Максимальный угол поворота ручек 60°.

Замки выпускаются в  нормально открытом и нормально закрытом исполнении.

Наиболее часто замки PuomixSM503 устанавливаются на дверях помещений, не требующих применения сложных охранных устройств:

  • кабинеты руководителей;
  • комнаты для переговоров и совещаний;
  • кладовые, небольшие складские помещения;
  • раздевалки;
  • спальни;
  • санузлы, душевые кабинки и т.д.

На деревянные двери в качестве беспроводного источника питания рекомендуется устанавливать вместе с замками устройства беспроводной передачи энергии Promix-AD.ET.01.

Это позволяет избежать наружной прокладки проводов питания и сохранить дизайн двери.

Устройство Promix- AD.ET.01 состоит из передатчика и приемника. Приемник устанавливается в торец двери, а передатчик в дверную коробку. Питание передатчика производится от внешнего источника скрытыми в коробке проводами.

Принцип действия Promix- AD.ET.01 аналогичен работе беспроводного зарядного устройства. Величина зазора между приемником и передатчиком 2 – 10 мм.



Комплект поставки:

● Замок  -  1 шт;

● Лицевая пластина замка Promix-SM503  - 1 шт;

● Комплект крепежа;

● Руководство по эксплуатации – 1шт.





Документация

Документация

Руководство по эксплуатации Promix-SM503 (скачать)

Сертификат (Скачать)

Схемы и чертежи

Фото и видео

Фото и видео

Замок на двери нашего конструкторского отдела

Замок на двери нашего конструкторского отдела

Замок на двери нашего конструкторского отдела

Замок на двери нашего конструкторского отдела

Принцип работы электромеханических замков Promix-SM503 и Promix-SM504
