Promix-SM492

Электромеханический замок

Миниатюрный электромеханический замок универсального применения  используется для  ограничения доступа к оборудованию  производственного, торгового  и бытового назначения, а также к электронным и торговым аппаратам и терминалам.

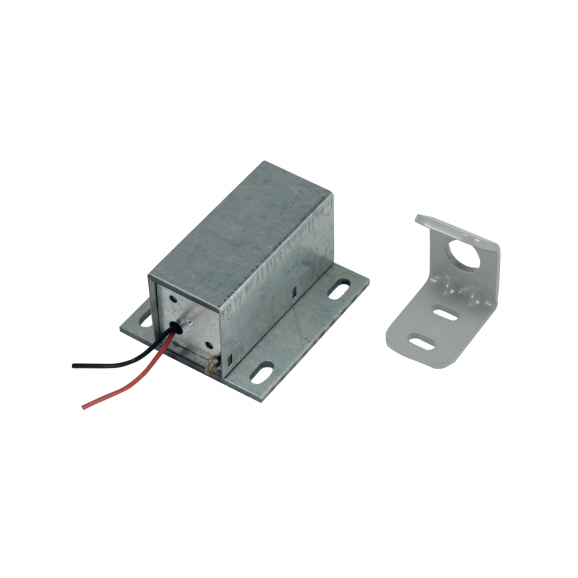

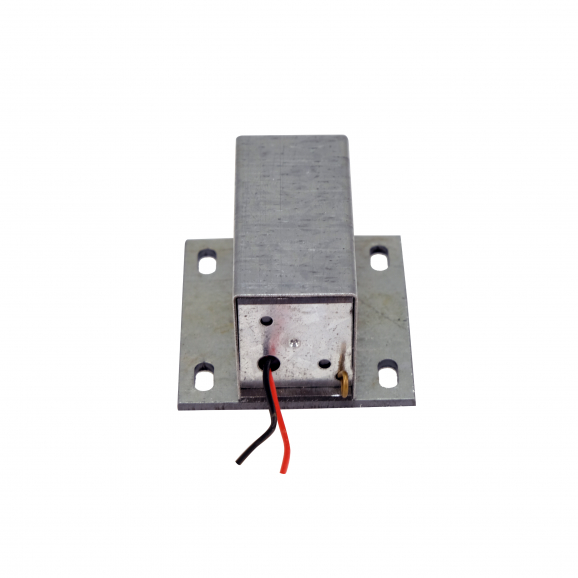

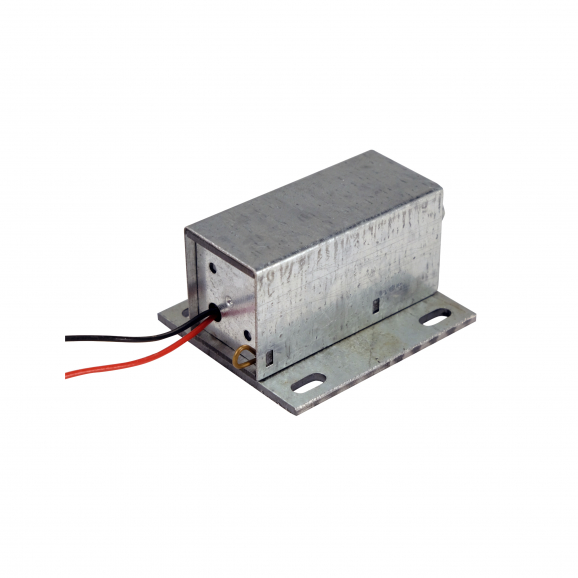

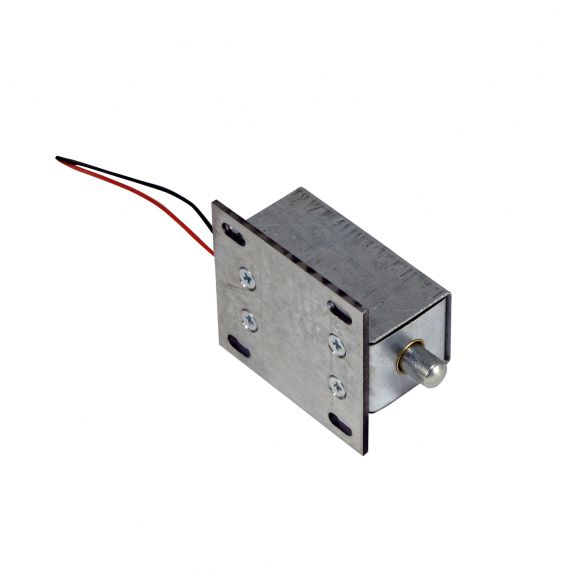

Promix-SM492 - фото - 5
Promix-SM492 - фото - 5 Promix-SM492 - фото - 4 Promix-SM492 - фото - 3 Promix-SM492 - фото - 2 Promix-SM492 - фото - 1
Promix-SM492
Электромеханический замок
Напряжение питания: 12В или 24В
Усилие удержания не менее 150 кг
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания

Миниатюрный электромеханический замок универсального применения  используется для  ограничения доступа к оборудованию  производственного, торгового  и бытового назначения, а также к электронным и торговым аппаратам и терминалам.

1 650

Рекомендованная розничная цена

Сферы применения

Сферы применения

Используется в системах

Модификации

Модификации

Структура обозначения модели замка:



Promix-SM492.XY,   где:



X - исполнение замка:

1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

По заказу возможно изготовление замков различного цвета.

Конструкция замка запатентована. Патент на изобретение №114333.

Особенности

Особенности

● Большое усилие удержания;

● Возможность аварийного открытия;

● Высокая надежность;

● Простота монтажа

Характеристики

Характеристики

Усилие удержания: не менее 150 кг

Напряжение питания постоянного тока: 10-14 В (22-24В)

Потребляемый ток: 0,44 А (0,26А)

Длительность импульса напряжение питания (Tвкл): 0,5-60 сек

Минимальная пауза между импульсами напряжения питания: 6xTвкт при температуре воздуха -40...+35 0С, 10xТвкл при температуре воздуха +35...+50 0С

Длина провода питания: 0,15 м

Средний ресурс срабатываний: не менее 100000

Степень защиты: IP54

Масса замка: не более 0,14 кг

Рабочее положение: SM492.10 - горизонтально и вертикально, SM492.11 - горизонтально и вертикально якорем вверх



Условия эксплуатации:

Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -40 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.







primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.

Описание

Описание

Устройство и принцип действия

Электромеханический  замок Promix-SM492 с штифтовым механизмом запирания состоит из корпуса, в котором расположена электромагнитная катушка с втягивающимся  подпружиненным якорем.

Замок производится в нормально закрытом исполнении, с номинальным напряжением питания 12 В и 24 В.

При закрытии двери ригель вжимает подпружиненный якорь замка с последующей блокировкой якоря в отверстии ригеля.

При подаче напряжения питания якорь втягивается внутрь катушки и не препятствует открытию двери.

Запорная планка в комплект поставки не входит, в качестве нее может служить какой-либо вспомогательный элемент, выполняющий роль ригеля.

Подача и снятие напряжения с замков может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки,  контроллеры систем управления доступом, и многое другое.

В замке Promix-SM492 предусмотрена  возможность аварийного открытия при отсутствии напряжения питания с помощью лески, привязанной к якорю. Для открытия необходимо потянуть за леску - якорь втянется в корпус замка.



Применение

Замок Promix-SM492 предназначен для ограничения доступа в оборудование и мебель различного назначения:

● Ячейки камер хранения, встроенные шкафы, ящики для хранения документации и т.п.

● Холодильные шкафы, лари, сигаретные шкафы и иное торговое оборудование;

● Шкафы для хранения лекарств и химических веществ;

● Банкоматы, электронные терминалы, торговые и вендинговые аппараты;

● Электрические шкафы и шкафы управления технологическим оборудованием;

● Лифты, шлюзы и т.п.

Возможность  дистанционного открытия замков позволяет  встраивать их в автоматизированные системы контроля и управления доступом (СКУД).

Монтаж и подключение

Замки устанавливаются на любые металлические, деревянные и ЛДСП поверхности.

Порядок монтажа и подключения замков подробно описан в разделе 6. Руководства по эксплуатации.



Комплект поставки

1. Замок - 1 шт

2. Ригель - 1 шт

3. Комплект крепежа

4. Руководство по эксплуатации - 1 шт

Документация

Документация

Promix-SM492 Руководство по эксплуатации (Скачать)

3D-модель замка Promix-SM492.STEP (скачать)

Сертификат (Скачать)



Схемы и чертежи

Схемы и чертежи

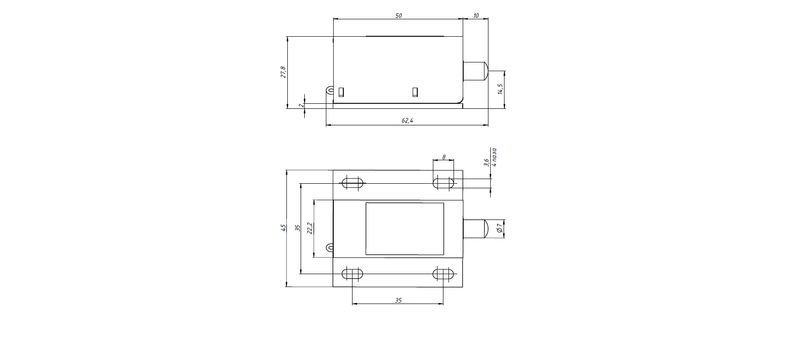

Габаритные и установочные размеры электромеханического замка Promis-SM492

Габаритные и установочные размеры ригеля замка Promix-SM492
