Promix-SM411
Предназначен для установки на внутренние двери, в шкафы с телекоммуникационным и другим промышленным оборудованием. Замок оснащен электроуправляемым блокиратором поворота ключа.
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM411.XY, где:
|
X - исполнение замка: |
0 - нормально открытый, 1 - нормально закрытый; |
|
Y - номинальное напряжение питания: |
0 - 12 В, 1 - 24 В, 3 - 5В. |
Доступные для заказа модификации замков представлены в таблице
|
Модель замка |
Описание |
|
Promix-SM411.00 |
Нормально открытый (блокируется подачей напряжения), напряжение питания 12 В, |
| Promix-SM411.10 |
Нормально закрытый (блокируется снятием напряжения), напряжение питания 12 В, |
| Promix-SM411.01 |
Нормально открытый (блокируется подачей напряжения), напряжение питания 24 В, |
| Promix-SM411.11 |
Нормально закрытый (блокируется снятием напряжения), напряжение питания 24 В, |
| Promix-SM411.03 |
Нормально открытый (блокируется подачей напряжения), напряжение питания 5 В, |
| Promix-SM411.13 |
Нормально закрытый (блокируется снятием напряжения), напряжение питания 5 В. |
Особенности
Особенности
● Большое усилие удержания;
● Возможность дистанционного управления;
● Возможность оснащения всех дверей единым ключом (с одинаковым секретом);
● Замок устанавливается на правые и левые двери;
Характеристики
Характеристики
- Напряжение питания: 5, 12, 24В (определяется при заказе)
- Потребляемый ток (при 5В): 0,1 А.
- Исполнение блокиратора: нормально открытый, нормально закрытый
- Длительность импульса напряжения питания - не нормируется;
- Минимальная пауза между импульсами питания – не нормируется;
- Масса замка - не более 0,45 кг;
Условия эксплуатации:
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -40 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

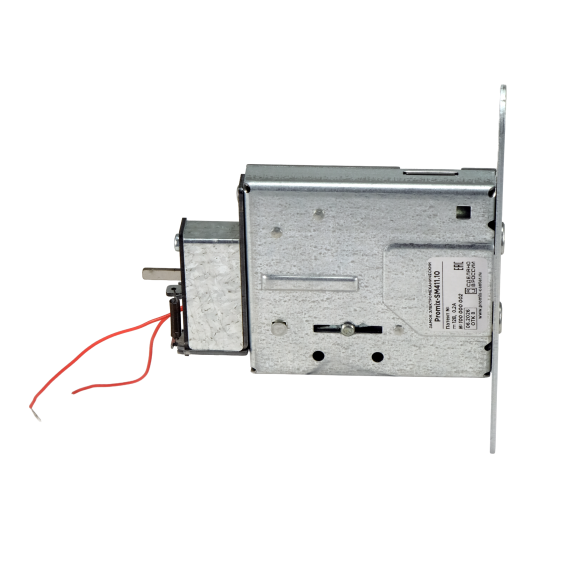

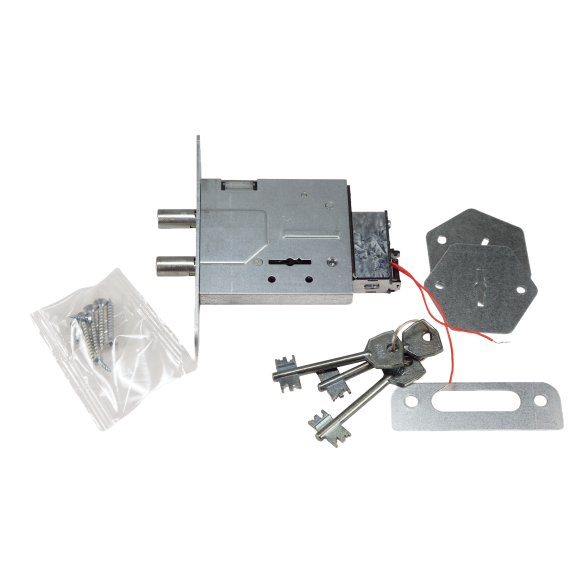

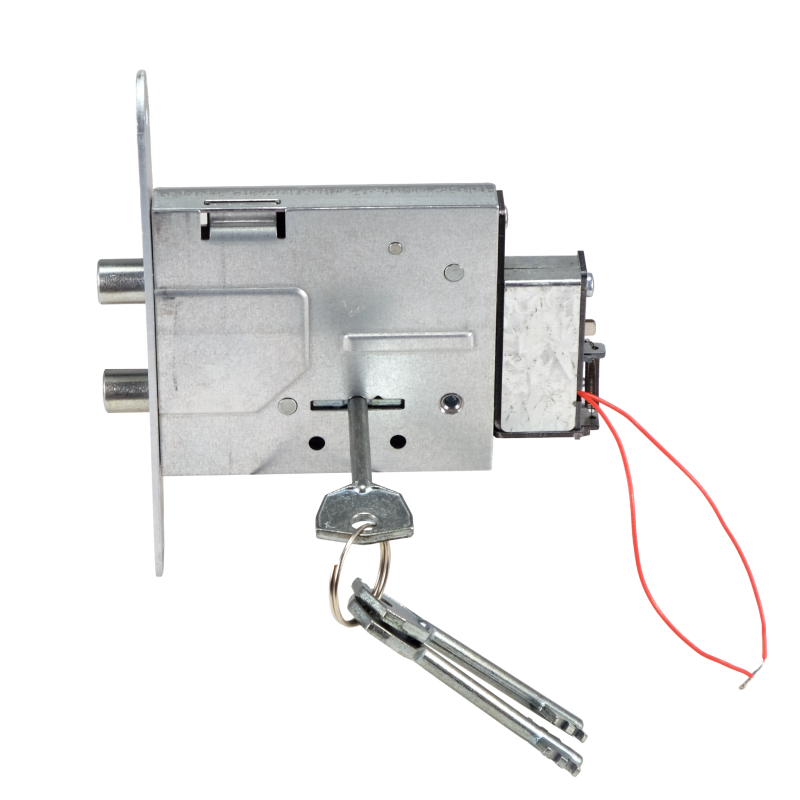

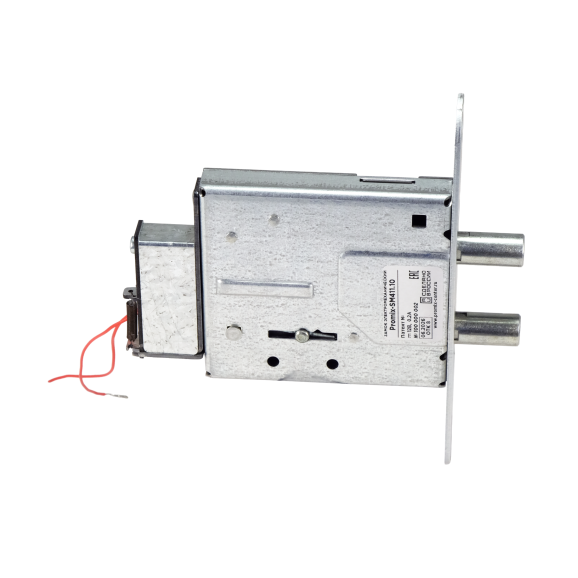

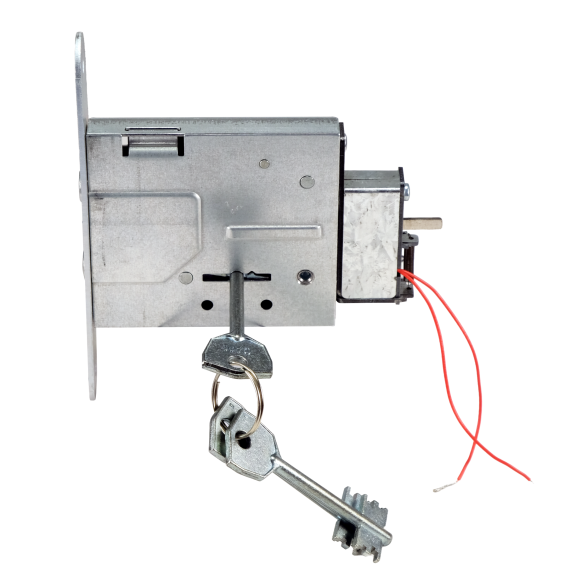

Сувальдный замок Promix-SM411 с электроуправляемым блокиратором состоит из врезного сувальдного замка и установленного на его корпус электромеханического блокиратора.
Открытие и закрытие замка осуществляется обычным механическим ключом.
Замок выпускается в нормально закрытом исполнении с напряжением питания 12 В, предназначен для установки как на левую, так и на правую дверь.
При обесточенном замке поворот ключа запрещен, так как блокиратор препятствует перемещению запирающего механизма.
Разблокирование замка осуществляется оператором с помощью контроллера дистанционного управления или другого управляющего замком устройства.
Наличие блокиратора позволяет оснастить все шкафы замками с одинаковым (единым) ключом, которым можно открыть любой замок, на блокиратор которого оператором подано напряжение.
Применение
Замок Promix-SM411 предназначен для запирания внутренних дверей жилых домов, торговых, конторских и подсобных помещений, для установки на шкафы с телекоммуникационным и другим оборудованием промышленного назначения.
Возможность применения единого ключа для всех замков решает проблему хранения, идентификации и выдачи ключей персоналу.
Монтаж и подключение
Замок устанавливается в дверь, а запорная планка на дверной косяк.
Порядок монтажа и подключения замка подробно описан в разделе 6. Руководства по эксплуатации.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размера замка SM411
Установочные размеры
