Promix-SM132

Самый* МИНИАТЮРНЫЙ электромеханический замок

Это самый маленький электромеханический замок Promix

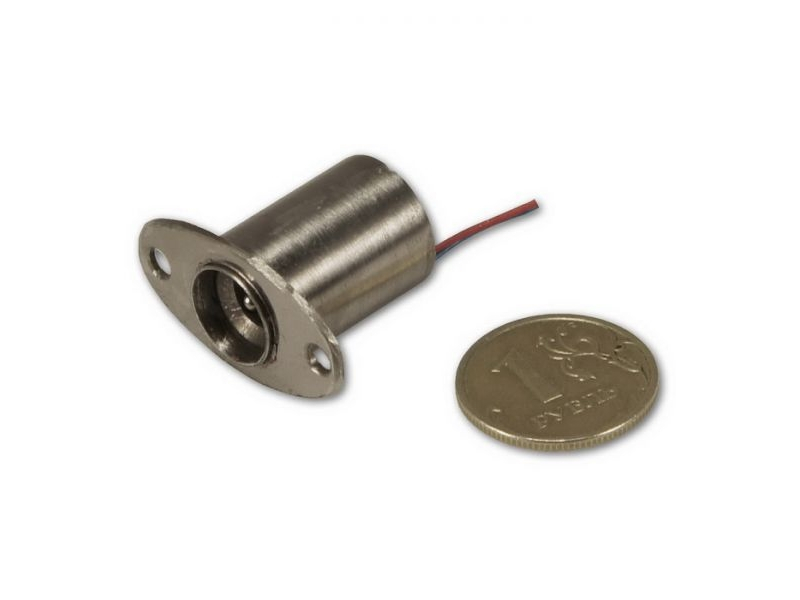

Миниатюрный электромеханический замок Promix-SM132 с ригелем в сравнении и монетой
Миниатюрный электромеханический замок Promix-SM132 с ригелем в сравнении и монетой замок размером с монету Promix-SM132 - фото - 36 Promix-SM132 - фото - 35 Promix-SM132 - фото - 34 Promix-SM132 - фото - 32

Promix-SM132

Самый* МИНИАТЮРНЫЙ электромеханический замок
Напряжение питания: 12В
Усилие удержания не менее 100 кг
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания
Потребляемый ток менее 100 мА

Это самый маленький электромеханический замок Promix



2 142

Рекомендованная розничная цена

Сферы применения

Характеристики

Характеристики

  • Сила удержания ригеля: не менее 100 кг
  • Напряжение питания: 11-14 В пост. тока
  • Потребляемый ток при 12В: 0,1 А
  • Длина проводов для подключения: 0,1 м
  • Исполнение: нормально закрытый
  • Длительность импульса питания, с - не нормируется;

  • Минимальная пауза между импульсами, с  - не нормируется;

  • Масса изделия - не более  0,02 кг;

  • Длина провода питания: 0,1 м;

  • Степень защиты: IP54



Комплект поставки

  • Замок -  1 шт;
  • Ригель - 1 шт;
  • Комплект крепежа;
  • Руководство по эксплуатации – 1шт.



Условия эксплуатации:

Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -40 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Описание

Описание

Устройство и принцип действия

Замок Promix-SM132 имеет шариковый механизм фиксации, состоит из замка и подпружиненного ригеля с регулируемой длиной штока.

Замок предназначен для врезной установки.

Он производится только в нормально закрытом исполнении. Напряжение питания 12 В постоянного тока.

При отсутствии напряжения питания и вставленном ригеле замок закрыт. При подаче напряжения ригель освобождается, замок открыт.

Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.



Применение

Замок Promix-SM132 используется  для ограничения доступа в различное оборудование:

● Торговая и офисная мебель;

● Секретеры, шкафы для документации;

● Запоры для шкатулок, тайников используемых в сценариях квестов и квест-румов.



  Сборка и монтаж

Замок устанавливается на неподвижную поверхность, а ригель на дверь.

При установке отрегулировать длину штока ригеля.

Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.



Достоинства замка

● Благодаря своим миниатюрным размером может устанавливаться  на различное оборудование.

● Большое усилие удержания при малых габаритах.

● Корпус замка имеет антикоррозийное покрытие.



Структура обозначения модели замка:

Promix-SM132.XY,   где:

X - исполнение замка:

1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В;

Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM132.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В

Конструкция замка запатентована. Патент на изобретение №125239.



Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.

Документация

Документация

Сертификат (Скачать)

Руководство по эксплуатации  Promix-SM132 (скачать)

3D-модель замка Promix-SM132 (Скачать)

Схемы и чертежи

Схемы и чертежи

Габаритные и установочные размеры замка Promix-SM132

Габаритные и установочные размеры ригеля замка Promix-SM132

Фото и видео

Фото и видео

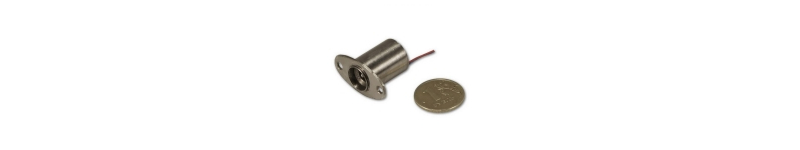

Внешний вид блокиратора в сравнении с монетой

Видеообзор замков Promix-SM131 и SM132
