Ошибки при установке замков: почему полярность может стоить вам надежности

Электромеханический замок – это современное запирающее устройство, в котором механическое запирание сочетается с электронным управлением. Он работает на основе электрического сигнала, который активирует механизм замка, позволяя открыть или закрыть дверь. Электромеханические замки широко используются в жилых помещениях, коммерческих объектах, промышленных предприятиях, транспортных средствах и т.д.

На сегодняшний день электромеханические замки являются неотъемлемой частью современных систем контроля доступа. Правильное подключение замка — ключевой момент, от которого зависит его корректная работа. Многие пользователи сталкиваются с трудностями при подключении электромеханических замков. Разберем, как работают разные типы электромагнитов и что важно учитывать при их монтаже.

Управление работой большинства электромеханических замков происходит путем подачи и снятия напряжения питания. Для этого используется источник питания постоянного тока, который имеет заданную полярность. Традиционно, в цепях постоянного тока принято обозначать «минус» питания черным или синим цветом, а «плюс» – красным или белым.

Рассмотрим основные виды электромагнитов, используемых в электромеханических замках, выпускаемых инженерно-производственным центром «Промикс».

Выпускаемые замки имеют два различных вида электромагнита:

1. Электромагниты постоянного тока нейтральные
2. Электромагниты постоянного тока поляризованные

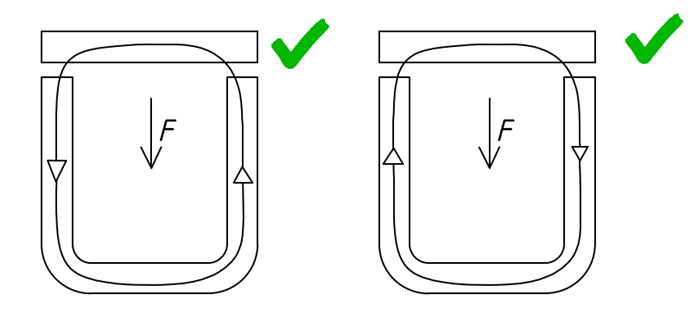

Нейтральные электромагниты обладают простой конструкцией – усилие F, развиваемое электромагнитом, создает только магнитный поток, протекающий через катушку индуктивности (рис.1). Однако энергопотребление такой конструкции выше, чем у поляризованной. Поскольку работа такого электромагнита зависит только от величины потока, а не от его направления, полярность подключения источника питания не имеет значения. Это упрощает монтаж, снижает риск ошибок при установке.

Рис. 1

Работа электромеханических замков, например,Promix-SM323, Promix-SM326, Promix-SM325, Promix-SM330 и др.реализуется с использованием данного вида электромагнита.

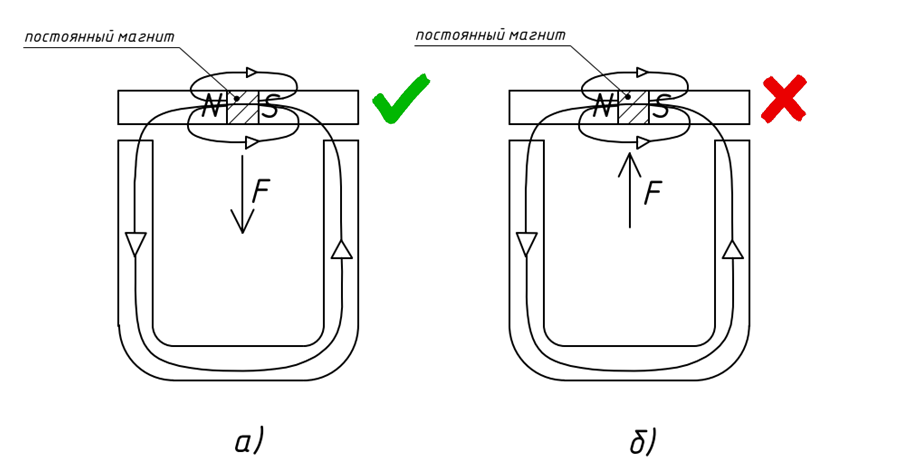

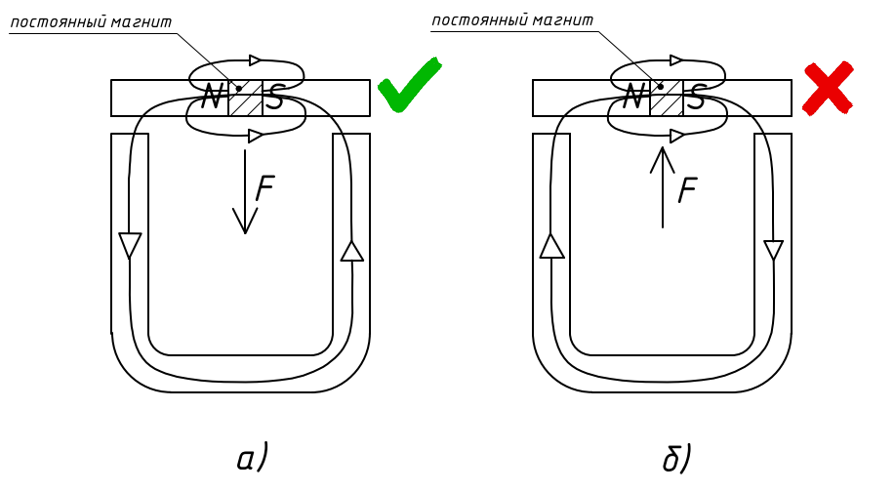

Поляризованные электромагниты, в отличии от нейтральных, характеризуются наличием и взаимодействием двух независимых магнитных потоков: поляризующего и рабочего. Действие поляризованного электромагнита зависит как от величины, так и от направления рабочего потока, т.е. от направления тока в рабочей обмотке. Поляризующий магнитный поток создается при помощи постоянных магнитов, а рабочий поток возникает под действием намагничивающей силы рабочей обмотки (катушки индуктивности). При взаимодействии магнитных полей создается усилие F, направление которого зависит от полярности катушки индуктивности, из-за того, что полярность постоянного магнита заведомо определена конструкцией (рис. 2а). Подача тока в катушку индуктивности в направлении обратном заданному (рис. 2б) не обеспечивает корректную работу замка, но не приводит к его поломке. Этот принцип требует точного контроля полярности, что усложняет систему и повышает ее стоимость, за счет наличия дополнительного элемента (постоянного магнита) и увеличения сложности сборки. Тем не менее, такие электромагниты обеспечивают более высокую энергоэффективность и надежность в ответственных системах.

Рис. 2

Электромагнит данного вида можно встретить в замках Promix-SM203, Promix-SM213, Promix-SM305, Promix-SM306 и др.

При выборе электромеханического замка учитывайте тип используемого электромагнита. Вот ключевые моменты:

• Нейтральные электромагниты:

• Не требуют строгого соблюдения полярности питания;
• Имеют простой монтаж, что помогает избежать ошибок при установке.

• Поляризованные электромагниты:

• Требуют строгого соблюдения полярности питания, это критически важно, так как подача питания обратной полярностине обеспечивает стабильную работу изделия;
• Обеспечивают более высокую энергоэффективность и надежность в ответственных системах.

Соблюдение этих рекомендаций поможет избежать проблем при эксплуатации и обеспечит длительный срок службы устройства. Специалисты ИПЦ «Промикс» помогут подобрать оптимальное решение под ваши задачи – свяжитесь с нами для консультации.
