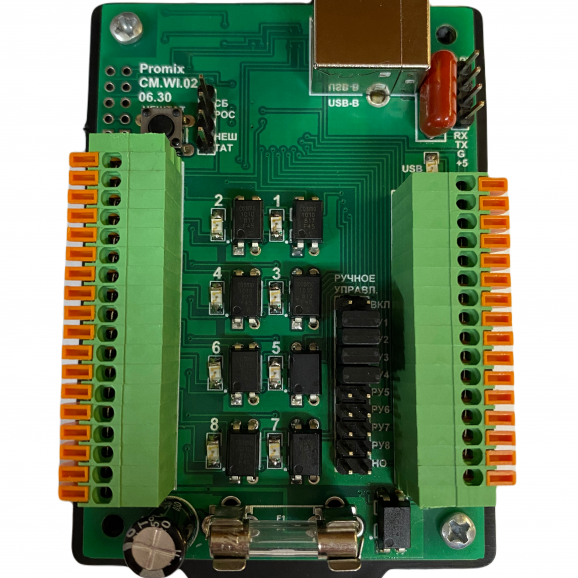

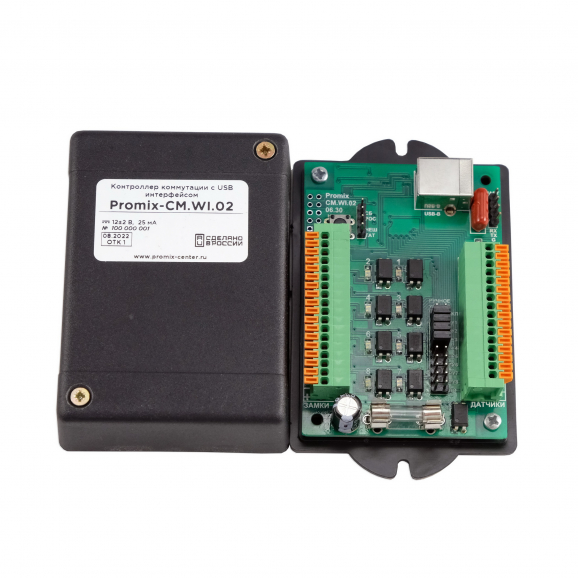

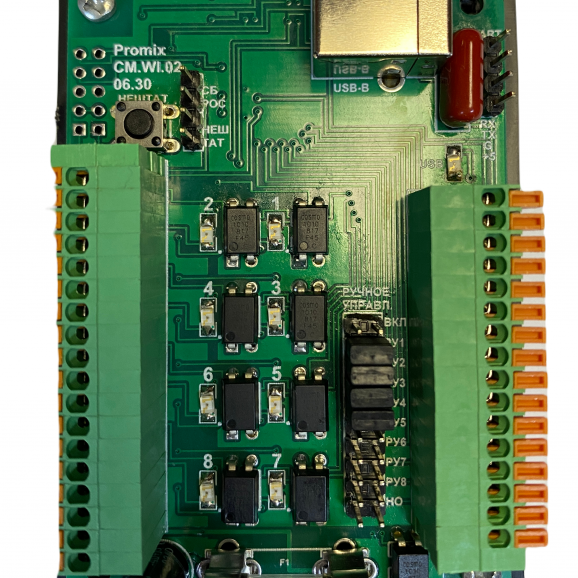

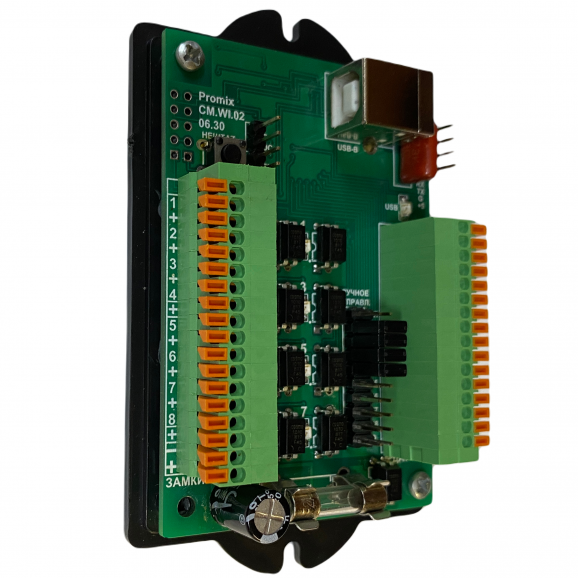

Promix-CM.WI.02

Управляемый контроллер коммутации по USB интерфейсу (8 каналов)

Предназначен для управления электромеханическими замками, блокираторами (иными механизмами: турникеты, шлагбаумы, вентиляторы, осветители площадок и т.п.) по USB интерфейсу. Содержит восемь транзисторных каналов управления напряжением 12 В и восемь входов для подключения контрольных датчиков (положения дверей, замков, выключателей и др.). Имеется возможность дополнения проводными и беспроводными интерфейсами (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.).



Promix-CM.WI.02 - фото - 5
Promix-CM.WI.02 - фото - 5 Promix-CM.WI.02 - фото - 4 Promix-CM.WI.02 - фото - 3 Promix-CM.WI.02 - фото - 2
New

Предназначен для управления электромеханическими замками, блокираторами (иными механизмами: турникеты, шлагбаумы, вентиляторы, осветители площадок и т.п.) по USB интерфейсу. Содержит восемь транзисторных каналов управления напряжением 12 В и восемь входов для подключения контрольных датчиков (положения дверей, замков, выключателей и др.). Имеется возможность дополнения проводными и беспроводными интерфейсами (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.).



Описание

Контроллер Promix-CM.WI.02 предназначен для коммутации восьми механизмов (электромеханические, электромагнитные замки, турникеты, вентиляция, освещение и др.) устройством управления верхнего уровня (сервер, ПК, терминал, планшет и пр.), работающим на распространённых UNIX-подобных операционных системах или ОС «Windows», по USB или UART интерфейсу.

Применяется для ограничения доступа в шкафы раздевалок, банковские ячейки, дистанционного управления механизмами (шлагбаумами, вентиляторами, осветителями) и т.п. Контроллером сканируются состояния восьми датчиков (положения дверей, состояния замков и др.).

Работает с нормально закрытыми (НЗ) и нормально открытыми (НО) механизмами.



Функции контроллера

  • Установка связи контроллера с устройством управления,
  • Адресация к контроллеру и механизму контроллера по порядковому номеру,
  • Приём команд коммутации механизмов и управления контроллером,
  • Коммутация механизмов,
  • Сканирование состояния датчиков механизмов,
  • Сканирование целостности линии питания механизмов,
  • Передача в устройство управления данных о контроллере и механизмах,
  • Режимы НЗ и НО коммутации,
  • Гальваническая развязка питания механизмов и устройства управления,
  • Аппаратная защита контроллера от превышения рабочего тока,
  • Световая индикация коммутации механизмов,
  • Световая индикация соединения с устройством управления,
  • Наладочный режим с аппаратной коммутацией механизмов,
  • Последовательная автоматическая коммутация механизмов при «нештатной» ситуации.



Подключение контроллера и работа в системе доступа

  1. Подключение устройства управления осуществляется (раздельно):
  • по USB. Операционной системой устройства управления подключается виртуальный COM-порт (терминал) готовый к передаче команд и приёму состояния датчиков по стандартному API используемой ОС. При необходимости USB дополняется иными всевозможными проводными и беспроводными интерфейсами (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.).
  • или по UART. Контроллер переходит в режим «Ручного управления» с отключением некоторых функций контроллера.
  1. Подключение механизмов осуществляется для нормально закрытых (НЗ) и нормально открытых (НО).
  1. Подключение датчиков механизмов (типа «сухой контакт») осуществляется:
  • С контролем шлейфа датчика.
  • Без контроля шлейфа датчика.



Принцип работы контроллера



  1. Коммутация механизма (открытие НЗ, закрытие НО) осуществляется командой «Коммутировать механизм» с указанием порядкового номера механизма. При поступлении команды механизм открывается (закрывается) на время коммутации с включением индикации.
  1. Время коммутации задаётся в 2 вариантах:
  • время > 0 – механизм кратковременно коммутируется,
  • время = 0 – механизм в триггерном режиме (постоянно вкл. или выкл.), при котором требуется передача команд на включение и выключение механизма.
  1. Чтение состояния датчиков осуществляется в 3 режимах:
  • Автоматическое сканирование (уст. по умолчанию). Контроллером автоматически опрашиваются датчики механизмов, изменение состояния автоматически передаётся в устройство управления.
  • Автоматическое сканирование с запросом. Контроллером автоматически опрашиваются датчики механизмов, изменения их состояний хранятся в контроллере, а отправляются в устройство управления по запросу.
  • Ручное сканирование устройством управления. Применяется в некоторых технологических случаях с требованием опроса состояния датчиков только устройством управления.



Минимальный набор устройств для коммутации замков:

  • Устройство управления с USB интерфейсом,
  • Электромеханические замки, например, Promix-SM104Promix-SM308 и другие,
  • Блок питания 12В с номинальным током от 1А для коммутации нескольких замков.

Отладочная программа для ОС Windows содержится в разделе «документация». Для управления контроллером в ПО создана страница с кнопками, отправляющими требуемые команды управления (коммутации, настройки) в контроллер. Инструкцию см. в архиве с программой.

Тех.характеристики

Поддерживаемые ОС верхнего уровня

 UNIX-like (Linux, Android и пр.), Windows

Количество каналов управления

8 шт

Количество каналов контроля

8 шт

Напряжение питания контроллера

5 В

Напряжение питания механизмов

12±2 В

Потребляемый ток контроллера, не более

25 мА

Потребляемый ток коммутации, не более

2 А

Напряжение блока UART

5 B

Скорость обмена данными по UART

2400 Бод/с

Время коммутации механизма

0,5 – 32 с

Габаритные размеры

84х58х15 мм

Масса, не более

120 г

Документация

Promix-CM.WI.02 Руководство по эксплуатации (скачать)

ПО для тестирования контроллера Promix-CM.WI.01 и драйвер для Windows (XP, 7, 8.1) (скачать)
(для windows10 и новее — драйвер не требуется)
