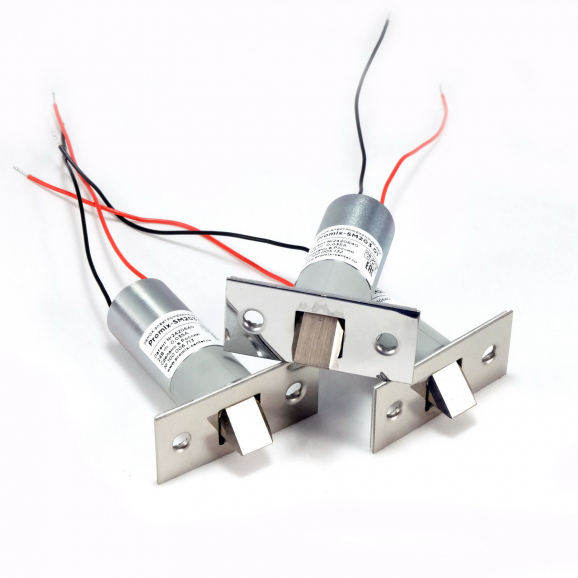

Promix-SM203

Врезной электромеханический замок

Замок устанавливается на любые двери, монтируется как в раму, так и в дверное полотно.

Врезной, удобный и простой в установке электромеханический замок

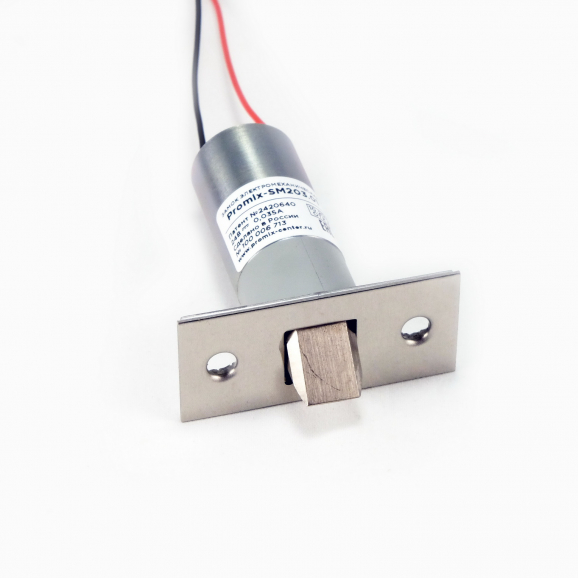

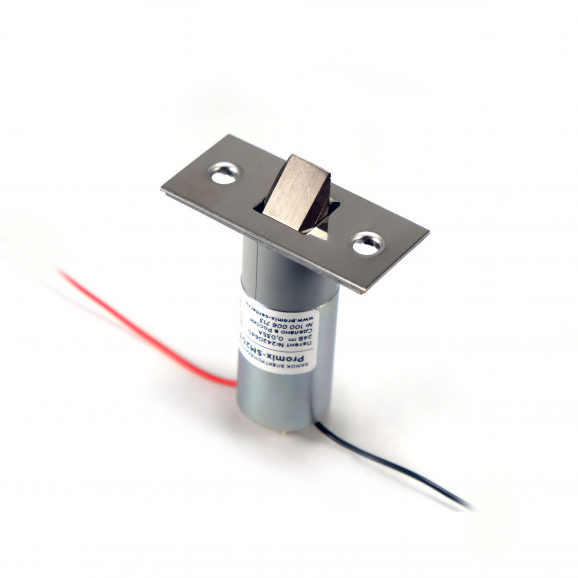

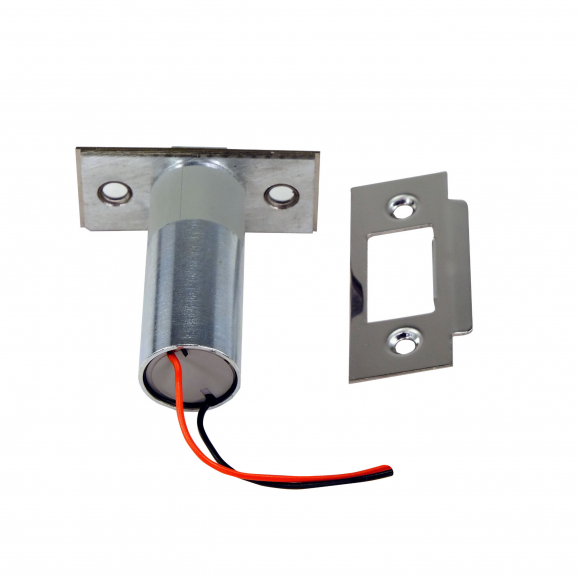

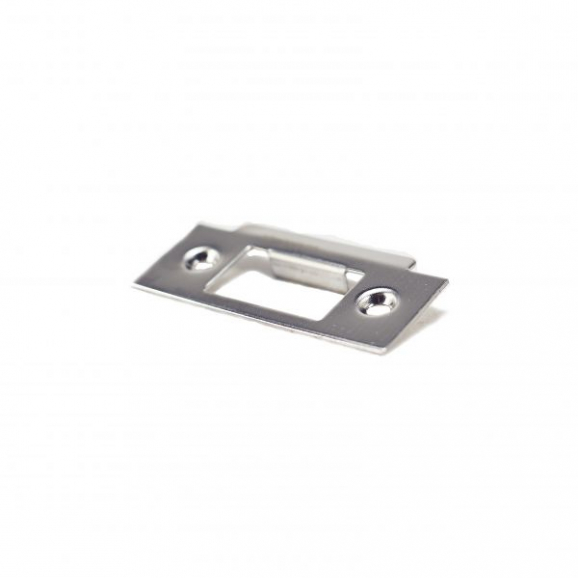

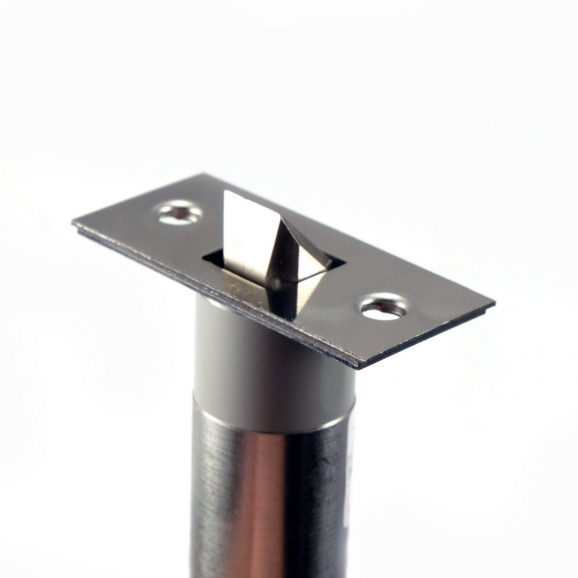

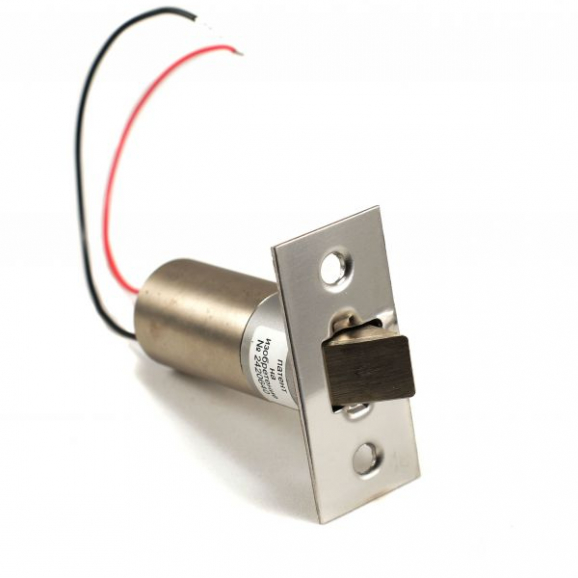

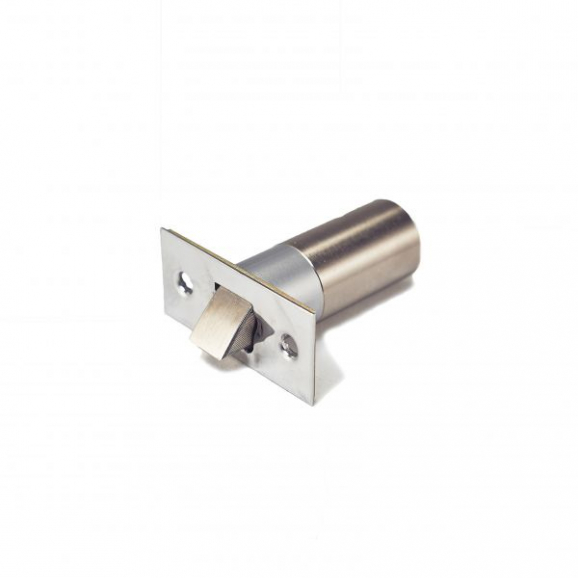

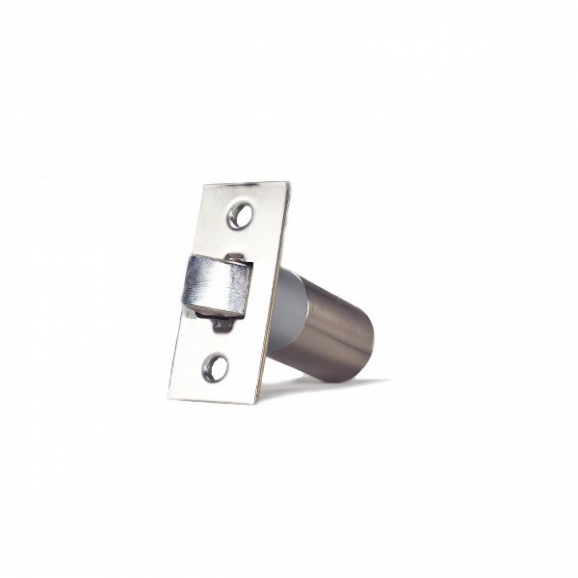

Врезной, удобный и простой в установке электромеханический замок Promix-SM203 - фото - 42 Promix-SM203 - фото - 41 Promix-SM203 - фото - 40 Promix-SM203 - фото - 39 Promix-SM203 - фото - 38 Promix-SM203 - фото - 37 Promix-SM203 - фото - 36 Promix-SM203 - фото - 35 Promix-SM203 - фото - 34 Promix-SM203 - фото - 33 Promix-SM203 - фото - 32 Promix-SM203 - фото - 28 Promix-SM203 - фото - 27 Promix-SM203 - фото - 26 Электромеханический замок с подвижным язычком
Hit

Promix-SM203

Врезной электромеханический замок
Напряжение питания: 12В или 24В
Усилие удержания не менее 300 кг
Потребляемый ток менее 100 мА
Встроенный датчик замка (открыт или закрыт замок)

Замок устанавливается на любые двери, монтируется как в раму, так и в дверное полотно.

3 448

Рекомендованная розничная цена

Сферы применения

Сферы применения

Характеристики

Характеристики

  НО НЗ
Усилие удержания, кг не менее 300
Напряжение питания постоянного тока UП, В 12 (24)±2
Длительность импульса питания (не более), с не нормируется 120
Минимальная пауза между импульсами, с не нормируется 120
Потребляемый ток при UП=12В (24В), мА

85  (35)

160 (75)
Масса изделия, кг, не более

0,21

  • Материал корпуса и язычка: сталь с гальваническим защитным покрытием
  • Материал лицевых планок: нержавеющая сталь
  • Расположение при монтаже: любое



Условия эксплуатации:

Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.

Описание

Описание

Promix-SM203 - новое наименовании серии замков "Шериф-3В".



Устройство и принцип действия

Замок Promix-SM203  с механизмом запирания  типа «скошенный засов» состоит из замка цилиндрической формы и планки запорной.

Он имеет язычок, который при закрытии двери утапливается в корпус замка, как у обычной механической защелки:

«ШЕРИФ-3В» картинка Принцип работы замка



Если замок находится в открытом состоянии, то при открытии двери, благодаря специальному механизму, язычок «складывается» внутрь корпуса:



«ШЕРИФ-3В» картинка Принцип работы замка закрытие

В закрытом состоянии замка язычок блокируется и не позволяет открыть дверь.

Напряжение питания замка 12 В или 24 В постоянного тока.

Замок  производится в двух исполнениях: нормально открытый и нормально закрытый.

При отсутствии напряжения питания нормально открытый замок находится в открытом состоянии,  а при подаче напряжения язычок блокируется и замок закрывается.

Для открытия двери необходимо сначала снять напряжение, и только после этого открыть дверь.

У нормально закрытых замков все происходит наоборот: для открытия двери нужно подать напряжение на замок.

Чтобы обеспечить возможность открытия замка обычным ключом, вместо запорной планки нужно установить механизм разблокировки замка Promix-AD.KM.01.

Внимание! При использовании нормально закрытых замков Promix-SM203 для помещений с людьми, установка Promix-AD.KM.01 обязательна, т.к. необходимо обеспечить возможность выхода людей в аварийной ситуации, например, при пожаре, задымлении и т.д.

Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

Корпус и язычок выполнен из стали с защитным покрытием, лицевые планки из нержавеющей стали.

Существуют модификации замков с датчиком состояния. Встроенный датчик состояния замка состоит из геркона (магнитоуправляемый контакт), расположенного на корпусе замка, и магнита, который находится на подвижной втулке замка. Контакты геркона размыкаются, когда язычок заблокирован (замок закрыт), и замыкаются, когда язычок разблокирован (замок открыт). Датчик находится на тыльной стороне замка.

Датчик используется в системах автоматизированного контроля, блокировок и сигнализации.



Применение

Замок Promix-SM203 предназначен для запирания распашных дверей, ворот и калиток, с возможностью их дистанционного открывания.

Устанавливается на любые двери: деревянные, алюминиевые, пластиковые, стальные.



Сборка и монтаж

Конструкция замка позволяет устанавливать его как в дверную раму, так и в дверное полотно. При монтаже должен быть обеспечен зазор в пределах 1-4 мм между запорной планкой и крепежной пластиной замка.

Соблюдение этого условия гарантирует плавную, без подклинивания, работу двери. Необходимо обеспечить зазор между язычком и запорной планкой в закрытом состоянии двери.

Нормально открытый замок может устанавливаться снаружи помещения при условии, что в зимнее время года большую часть времени находится в закрытом состоянии (подано напряжение питания). Это позволяет не замерзнуть смазке в механизме за счет выделяемого тепла. Нормально закрытый замок для установки снаружи помещения не предназначен.

Различные варианты установки замка приведены в разделе 6. Руководства по эксплуатации.



Достоинства замка

● Большое усилие удержания;

● Малый ток потребления;

● Благодаря цилиндрической форме упрощается установка замка – достаточно просверлить отверстие диаметром 24 мм и вставить в него замок;

● Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагаются специальный разметочный шаблон.



Структура обозначения модели замка:



Promix-SM203.XY.Z ,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

Z - наличие встроенных датчиков:

0 (отсутствие) - без датчиков,
2 - датчик состояния замка.



Стоимость замков различных модификаций может различаться!

Доступные для заказа модификации замков представлены в таблице:

Модель замка  Описание
Promix-SM203.00

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В

Promix-SM203.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В

Promix-SM203.00.2

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В, встроенный датчик состояния замка

Promix-SM203.10.2

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, встроенный датчик состояния замка

Promix-SM203.01

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В

Promix-SM203.11

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В

Promix-SM203.01.2

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В, встроенный датчик состояния замка


Promix-SM203.11.2

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, встроенный датчик состояния замка

Конструкция замка запатентована. Патент на изобретение №2474660.



Комплект поставки

● Замок -  1 шт;

● Планка запорная - 1 шт;

● Шаблон разметочный;

● Комплект крепежа;

● Руководство по эксплуатации – 1шт.

Документация

Документация

Руководство по эксплуатации (скачать)

Operating manual (EN) (download)

3D- модель замка Promix-SM203 (с датчиком замка).STEP (скачать)

3D- модель замка Promix-SM203.STEP (Скачать)

Шаблон для разметки (скачать)

Сертификат (Скачать)



Схемы и чертежи

Схемы и чертежи

Габаритные и установочные размеры замка Promix-SM203

Фото и видео

Фото и видео

Пример установки в металлическую дверь

Пример установки в металлическую дверь

Пример установки в деревянную дверную коробку

Пример установки в деревянную дверную коробку

Promix-SM203 пример установки на деревянную дверь

Promix-SM203 пример установки на металлическую дверь

Promix-SM203 пример установки на пластиковую дверь

Promix-SM203 пример установки замка в дверное полотно

Пример установки замка Promix-SM203: 1. Приложить шаблон к торцу дверного полотна

2. Приклеить шаблон к торцу дверного полотна

3. Разметить крепежные отверстия запорной планки и углы центрального прямоугольного паза

4. Закрыть дверь

5. Закрыть дверь

6. Закрыть дверь

7. Натянуть шаблон и приклеить его к дверной коробке

8. Аккуратно приоткрыть дверь

9. Отклеить шаблон от дверного полотна

10. Уложить шаблон и разметить крепежные отверстия для замка

11. Просверлить крепежные отверстия

12. Просверлить посадочное отверстие для замка

13. Подготовленное отверстие для замка

14. Вставить замок в отверстие

15. Разметить контур замка

16. Выбрать паз для ответной планки

17. Паз для пластины замка

18. Подключить замок, вставить в отверстие, закрепить шурупами

19. Снять защитную пленку

20. Установка замка окончена

21. По размеченным ранее углам нарисовать прямоугольник для выборки паза

22. Выбрать паз

23. По размеченным ранее центрам приложить запорную планку и разметить контур

24. Выбрать паз под запорную планку

25. Установить и закрепить запорную планку

26. Снять защитную пленку

27. Установка запорной планки закончена

Обзор электромеханических замков Promix-SM203 и Promix-SM213

Пример установки замка Promix-SM203 на дверь
