Promix-SM325
Компактный замок позволяет с помощью гибкого троса блокировать индивидуальные транспортные средства (самокаты, велосипеды, коляски) и другие объекты, требующие охраны.
3 953 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM325.XY.Z, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
2 - датчик состояния замка. |
Доступные для заказа модификации замков представлены в таблице:
| Модель замка | Описание |
|---|---|
| Promix-SM325.10.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка |
| Promix-SM325.12.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 36-43 В, встроенные датчики состояния замка |
Особенности
Особенности
● Возможность ограничения доступа к объектам различного назначения;
● Большое усилие удержания при малых габаритах;
● Небольшие размеры и удобное крепление;
● При открытии замка ригель с тросом выталкивается наружу, показывая, что замок открыт.
Характеристики
Характеристики
- Усилие удержания ригеля не менее 150 кг;
- Напряжение питания постоянного тока 12/36-43 В;
- Длительность импульса питания при 12 В не нормируется, при 36-43 В - не более 20 с;
- Интервал между импульсами питания при 12В не нормируется, при 36-43 - не менее 60 с;
- Потребляемый ток при 12/43 В - не более 0,5/0,8 А;
- Максимальный коммутируемый ток датчика - 0,5 А;
- Максимальное коммутируемое напряжение датчика – 36 В;
- Длина троса -1500 мм;
- Диаметр стальной жилы троса - 6 мм
Комплект поставки:
- Замок - 1 шт;
- Ригель - 1 шт;
- Основание корпуса - 1 шт;
- Крышка корпуса – 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

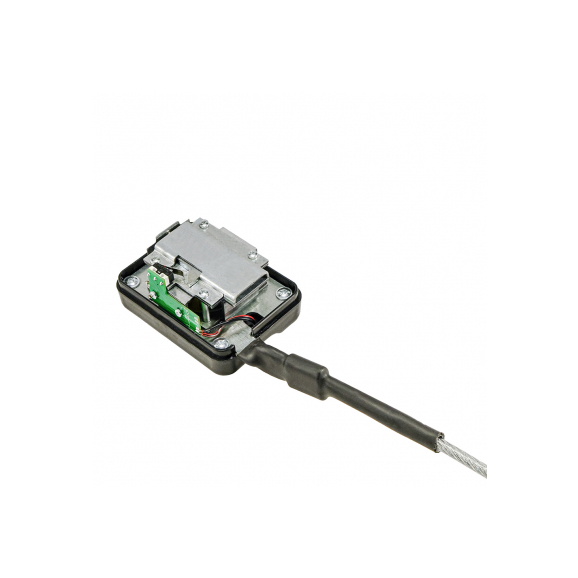

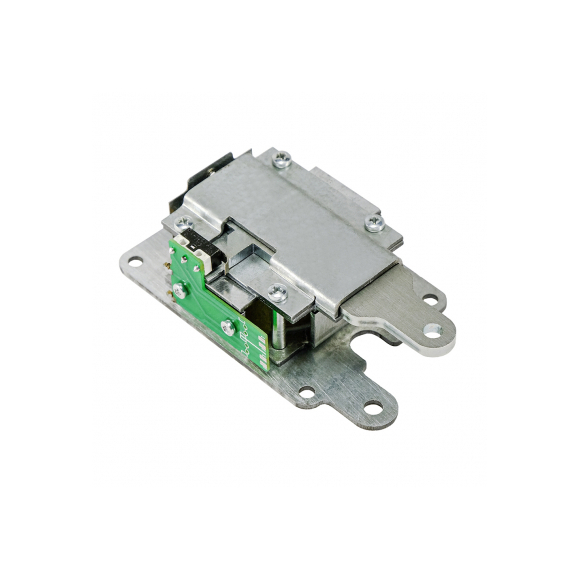

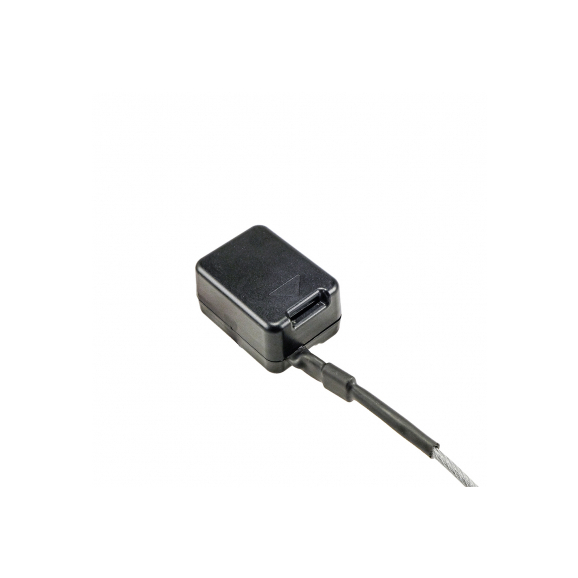

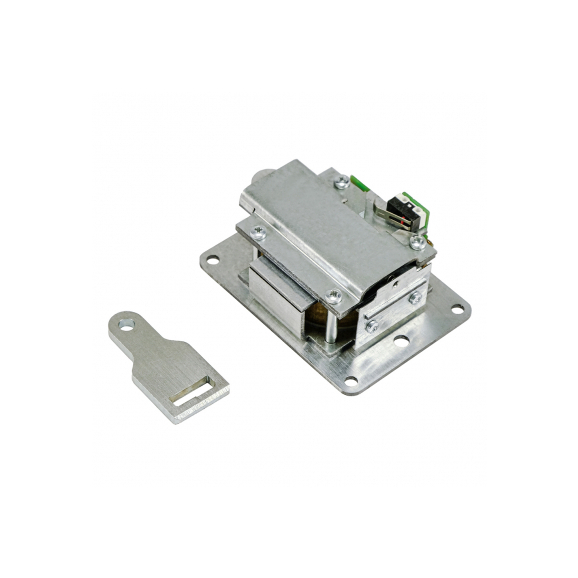

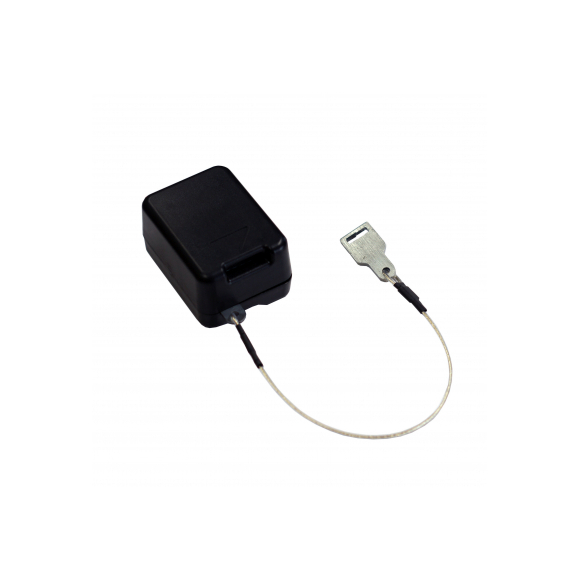

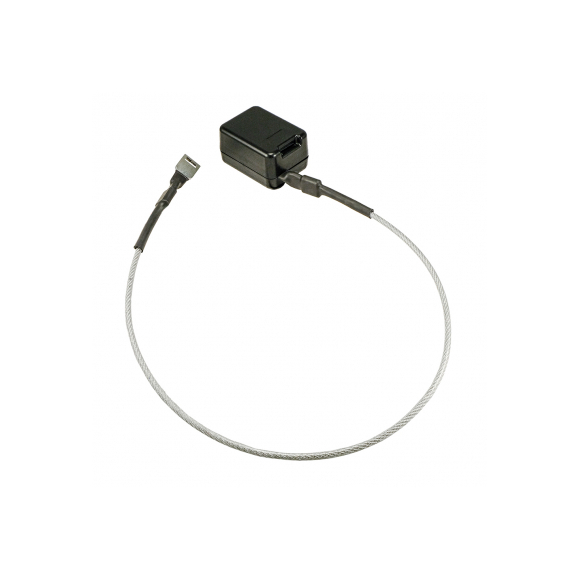

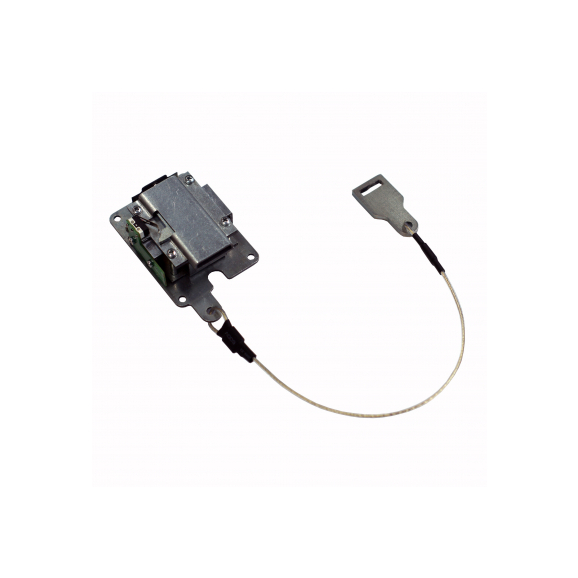

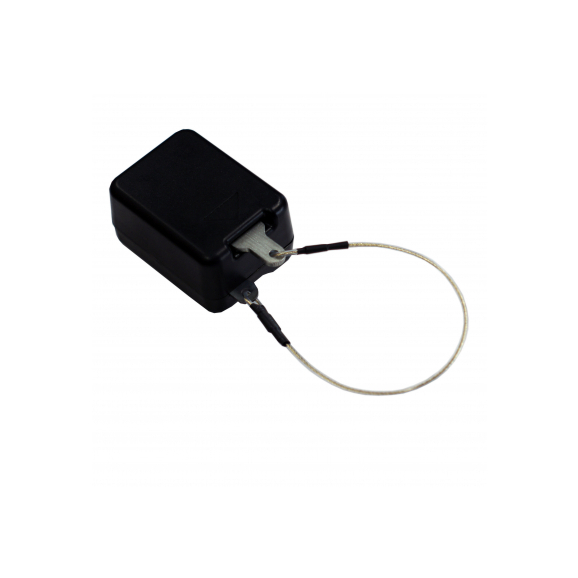

Замок Promix-SM325 состоит из замка, пластикового корпуса и ригеля, соединенного с замком гибким тросом.
Замок выпускается в нормально закрытом исполнении с напряжением питания 12 или 36 – 43 В постоянного тока.
При отсутствии напряжения питания замок закрыт и блокирует вставленный в него ригель.
При подаче напряжения замок открывается, ригель освобождается, и встроенным толкателем вместе с тросом выталкивается из замка.
|
Работа замка Promix-SM325 при подаче напряжения питания |

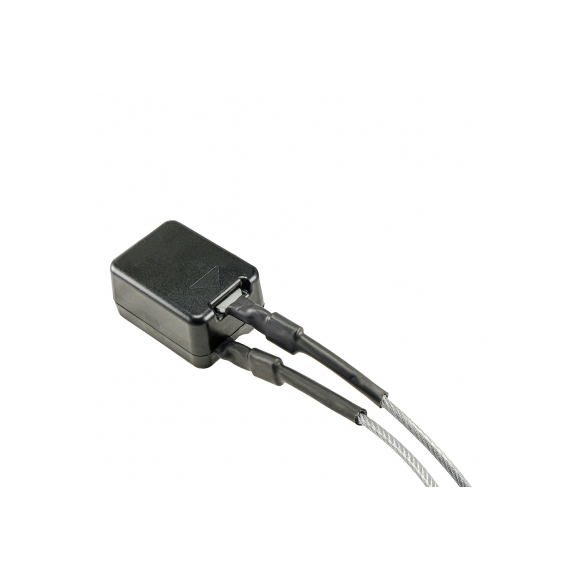

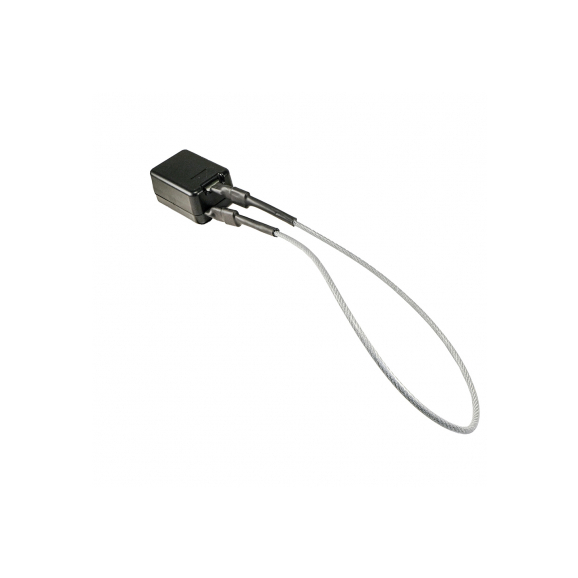

Чтобы зафиксировать охраняемый объект нужно прикрепить его с помощью троса к неподвижной прочной опоре (дереву, столбу, металлической петле и т.д) и вставить ригель в замок.
Замок оснащен датчиком состояния замка типа «сухой контакт», который показывает заблокирован ригель в замке, или нет,
Подача и снятие напряжения может осуществляться органами как дистанционного, так и местного управления
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Применение
Замок Promix- SM325 используется для запирания индивидуальных транспортных средств и других объектов бытового или промышленного назначения:
- Велосипеды, самокаты;
- Детские коляски;
- Приводы электрических рубильников и разъединителей;
- Электротехнические шкафы;
- Шлагбаумы частных владений;
- Садовые калитки, ворота и многое другое.
Сборка и монтаж
Замок, привинченный к основанию корпуса, устанавливается на элементы рам личных транспортных средств, а также на любые металлические или деревянные поверхности .
После установки и подключения нужно приклеить герметично крышку замка на его основание.
Порядок монтажа подробно описан в разделе 6. Руководства по эксплуатации.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
SM325 основные размеры
SM325 основные размеры
SM325 основные размеры

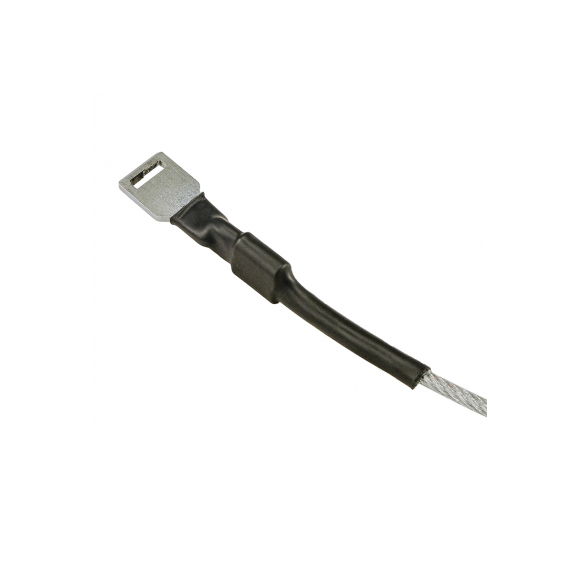

Ригель с тросом
