Promix-SM420
Накладной электромеханический замок с возможностью аварийного открытия, используется для запирания торговой и офисной мебели.
1 815 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM420.XY.Z, где:
|
X - исполнение замка: |
1 - нормально закрытый; |
|
Y - номинальное напряжение питания: |
0 - 12 В |
|
Z - наличие встроенных датчиков: |
1 – датчик двери |
Стоимость замков различных модификаций может различаться!
Доступные для заказа модификации замков представлены в таблице
|
Модель замка |
Описание |
|
Promix-SM420.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
| Promix-SM420.10.1 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери |
Конструкция замка запатентована. Патент на изобретение №2666295.
Особенности
Особенности
- Большое усилие удержания;
- Имеется возможность аварийного открытия замка;
- Замок может быть оснащен датчиком положения двери;

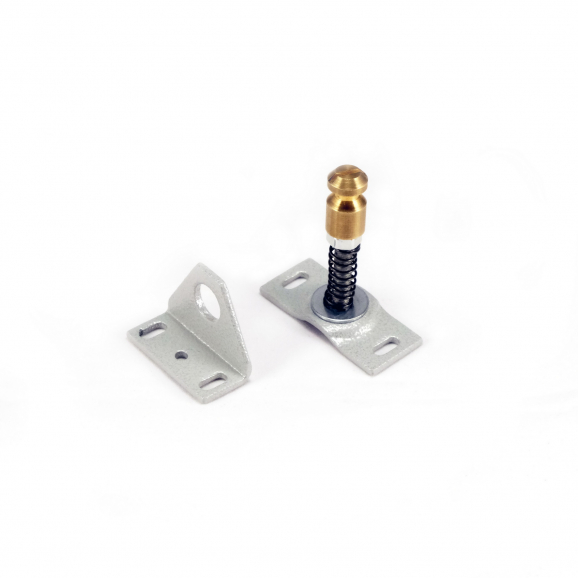

- К замку прилагаются два вида кронштейнов для установки ригеля.
Характеристики
Характеристики
- Усилие удержания ригеля - не менее 150 кг;
- Исполнение: нормально закрытый;
- Напряжение питания: 10-14 В постоянного тока;
- Потребляемый ток при напряжении 12В – 0,15 А;
- Длительность импульса напряжения питания - не нормируется;
- Минимальная пауза между импульсами питания – не нормируется;
- Масса замка - не более 0,08 кг;
- Тип выходного сигнала датчиков – «сухой контакт»;
- Максимальный коммутируемый постоянный ток датчика - 0,2А;
- Максимальное коммутируемое напряжение датчика – 24В постоянного тока;
- Степень защиты: IP44

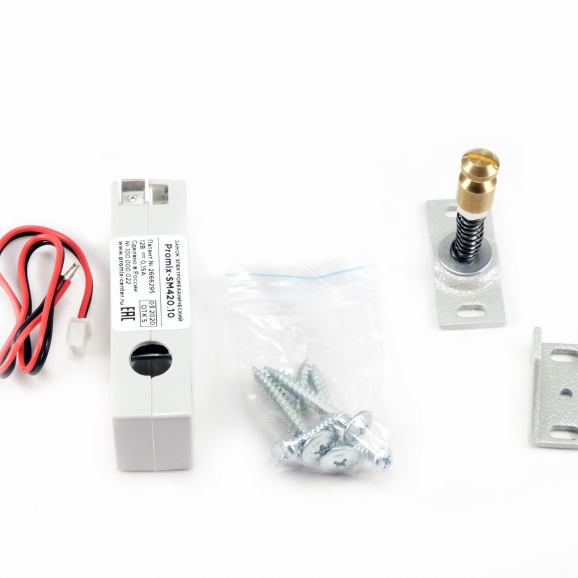

Комплект поставки:
- Замок - 1 шт;
- Ригель в сборе с кронштейном - 1 шт;
- Кронштейн;
- Провод питания замка – 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
Пример подключения замка к контроллеру |
Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение и удерживать данное состояние до момента открытия двери.
Описание
Описание
Устройство и принцип действия
Электромеханический замок Promix-SM420 имеет штифтовый механизм запирания.

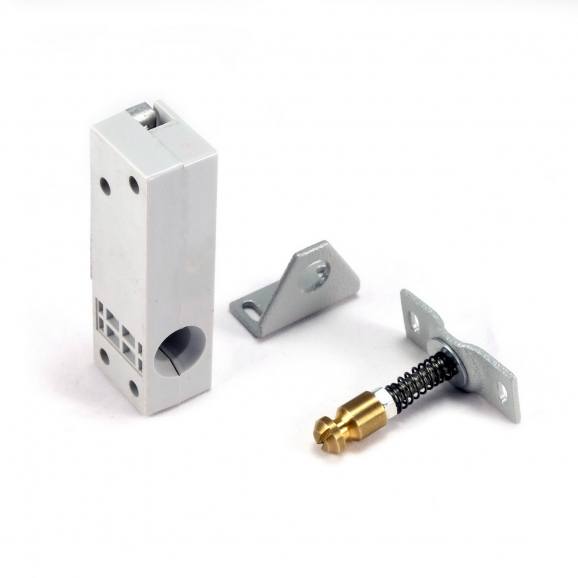

Состоит из замка и ригеля. Корпус замка – ABS-пластик.
Замки производятся только в нормально закрытом исполнении. Напряжение питания 12 – 14 вольт постоянного тока.
Замок находится в закрытом состоянии при отсутствии напряжения питания и в открытом при поданном напряжении. При закрытии двери ригель входит в паз замка и, преодолев усилие штифта, фиксируется.
При подаче напряжения штифт втягивается в корпус замка и разблокирует ригель. Предусмотрена возможность аварийного открытия замка с помощью рычага разблокировки, для этого необходимо выполнить действия по п.7.1 Руководства по эксплуатации.
Замки выпускаются с датчиком положения двери или без него. Выходной сигнал датчика – «сухой контакт».
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, контроллеры систем управления доступом, и многое другое.
Применение
Замки Promix-SM420 предназначены для ограничения доступа в торговое оборудование и офисную мебель:
● витрины из ЛДСП или алюминиевого профиля;
● шкафы и выдвижные ящики прилавков из ЛДСП;
● холодильные шкафы с распашной дверью
● шкафы, ящики с документацией и другое подобное оборудование.
Наличие датчика положения двери и возможность дистанционного открытия замков позволяет встраивать Promix-SM420 в автоматизированные системы контроля и управления доступом (СКУД).
Монтаж и подключение
Замок устанавливается на любые металлические, деревянные и ЛДСП поверхности.
В зависимости от места установки ригель может использоваться с двумя видами кронштейнов, входящими в комплект поставки.
Порядок монтажа и подключения замка подробно описан в разделе 6. Руководства по эксплуатации.
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры замка Promix-SM420
Габаритные и установочные размеры ригеля замка Promix-SM420
