Promix-SM323
3 942 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM323.XY.Z-NN color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
2 - датчик состояния замка. 3- датчики положения двери и состояния замка |
| NN - исполнение |
-00 (или -R) правое исполнение -01 (или -L) левое исполнение |
| color - цвет корпуса: |
white - белый, |
Стоимость замков различных модификаций может различаться!
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM323.10.2-R |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева) |
| Promix-SM323.10.3-R |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенные датчики состояния замка и положения двери, замок устанавливается справа (петли двери - слева) |
| Promix-SM323.10.2-L |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа) |
| Promix-SM323.10.3-L |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенные датчики состояния замка и положения двери, замок устанавливается слева (петли двери - справа) |
| Promix-SM323.11.2-R |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева) |
| Promix-SM323.11.3-R |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенные датчики состояния замка и положения двери, замок устанавливается справа (петли двери - слева) |
| Promix-SM323.11.2-L |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа) |
| Promix-SM323.11.3-L |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенные датчики состояния замка и положения двери, замок устанавливается слева (петли двери - справа) |
Особенности
Особенности
- Большое усилие удержания;
- Имеется возможность аварийного открытия замка;
- Работает в горизонтальном и вертикальном положении;
- Можно не устанавливать ручку, так как при разблокировании ригеля толкатель приоткрывает дверцу;
- Отсутствует люфт закрытой двери;
- При эксплуатации не требуется обслуживание;
- Имеют датчики положения двери и (или) состояния замка;
- Ригель и детали механизма замка имеют антикоррозионное покрытие.
Характеристики
Характеристики
- Усилие удержания ригеля - не менее 500 кг;
- Начальное усилие выталкивания ригеля - не менее 1,0кгс;
- Исполнение: нормально закрытый;
- Напряжение питания: 12±2В, 24±2 В постоянного тока;
- Потребляемый ток при напряжении 12В (24В) – 0,4/0,2 А;
- Длительность импульса напряжения питания - 0,5 – 3 с (не более);
- Минимальная пауза между импульсами питания – 5 с;
- Тип выходного сигнала датчиков – «сухой контакт»;
- Максимальный коммутируемый постоянный ток датчика - 0,2А;
- Максимальное коммутируемое напряжение датчика – 24 В постоянного тока;
- Степень защиты: IP23;
- Масса замка - 0,4 кг.
Комплект поставки:
- Замок - 1 шт;
- Ригель - 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Описание
Описание
Устройство и принцип действия

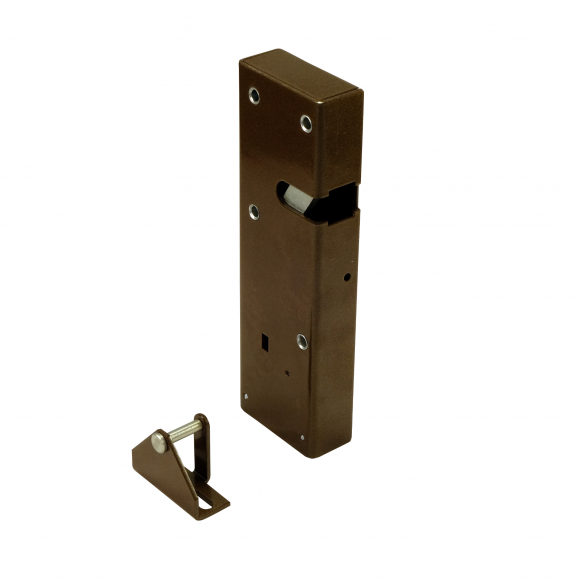

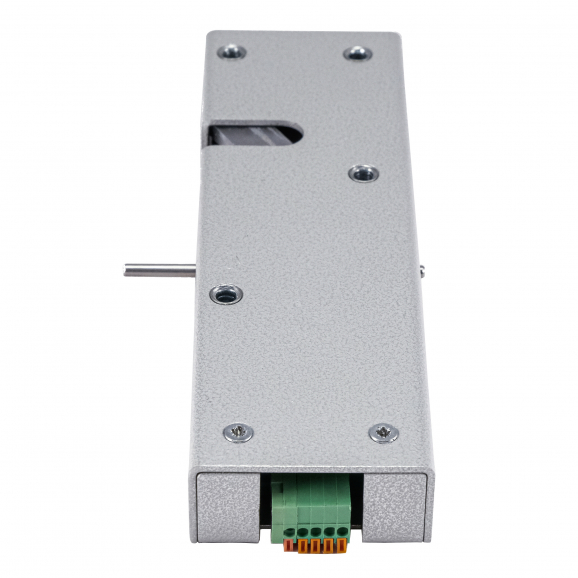

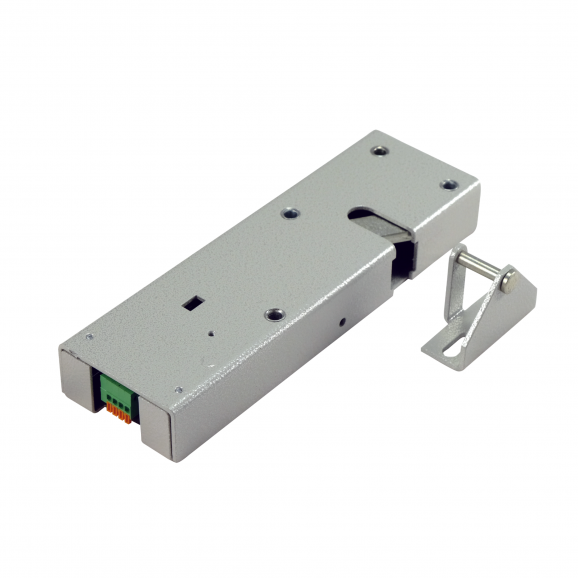

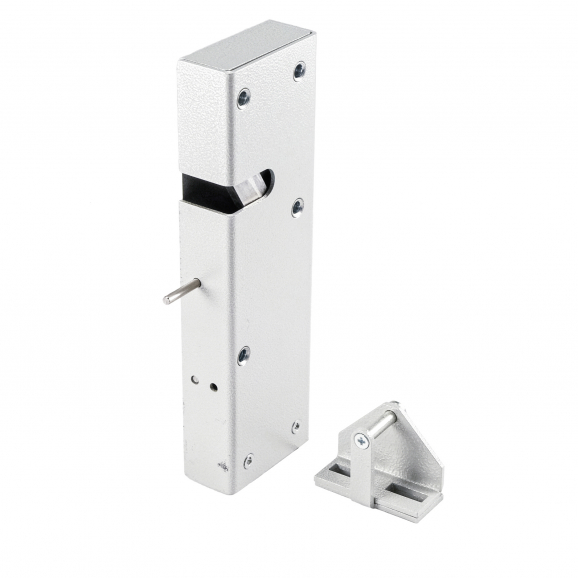

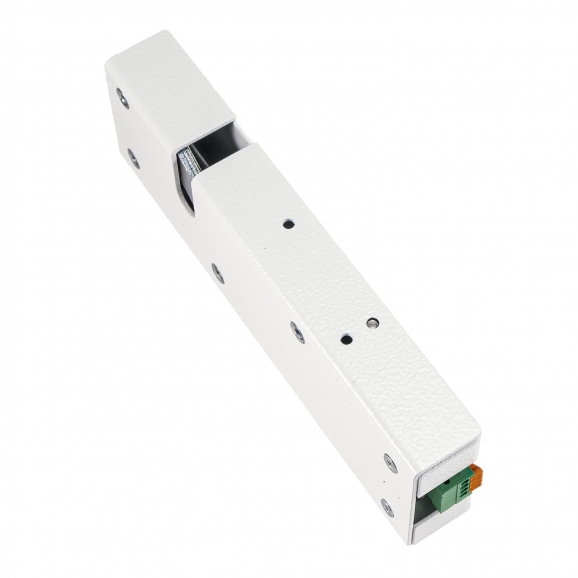

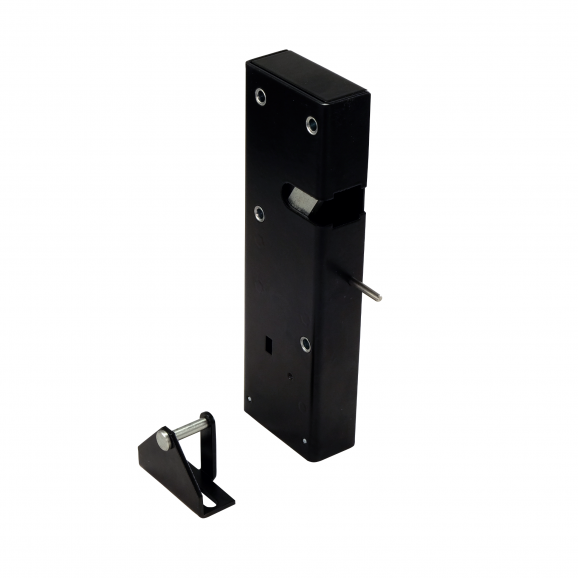

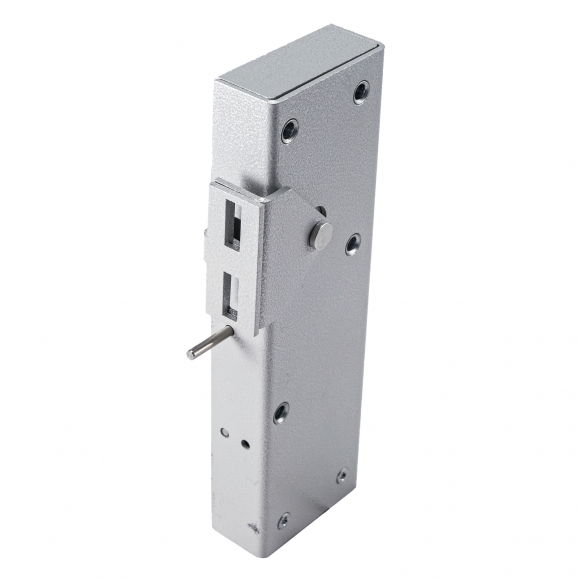

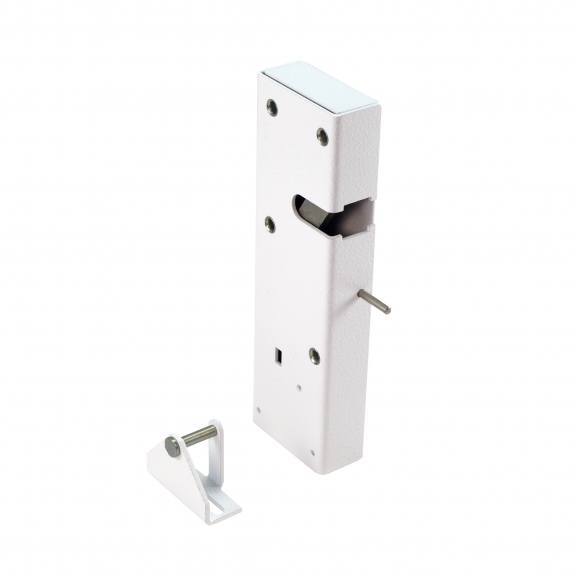

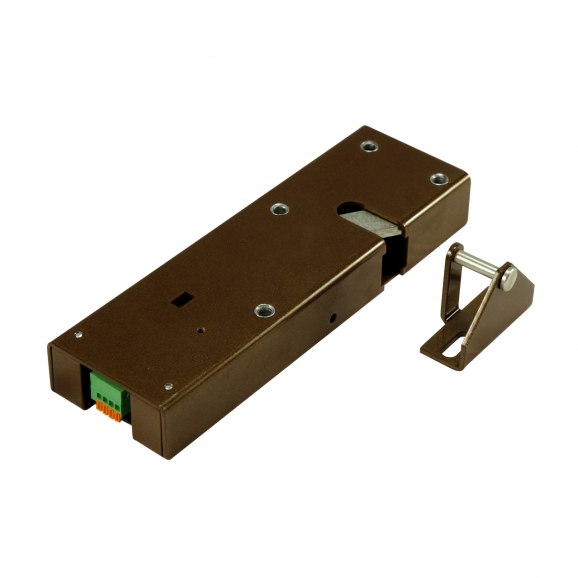

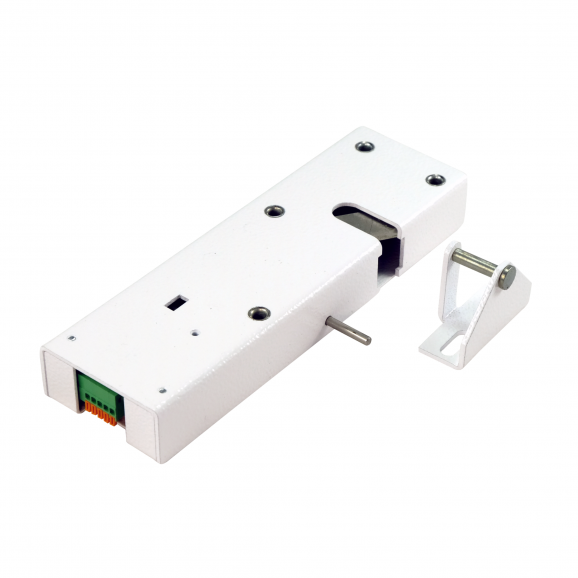

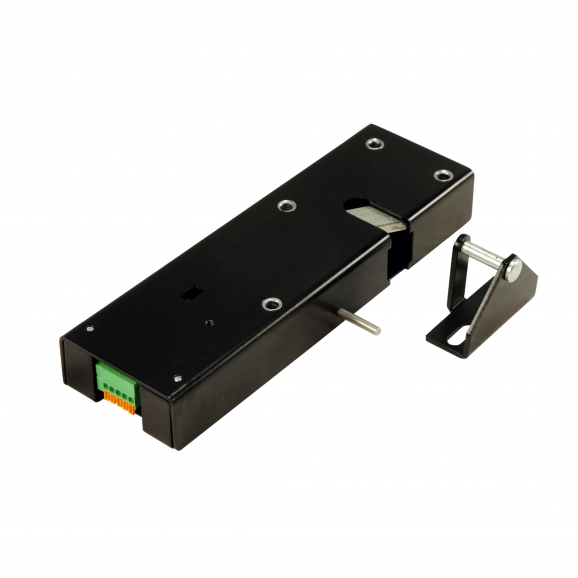

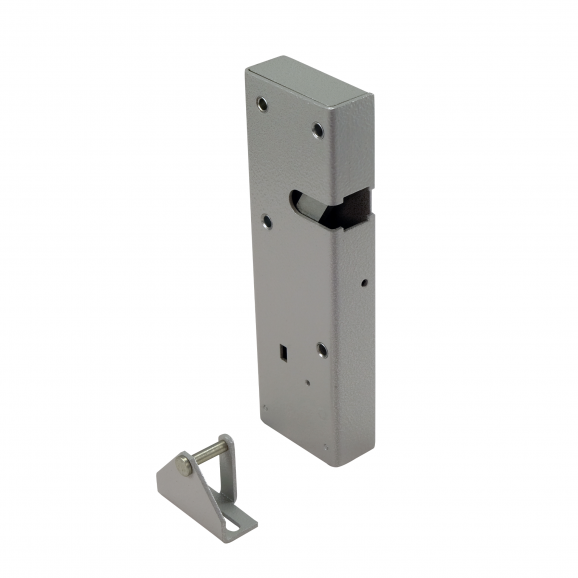

Электромеханический замок Promix-SM323 имеет крюкообразный механизм фиксации и встроенный пружинный толкатель. Состоит из замка и ригеля. Корпус замка – металлический, антивандальный.

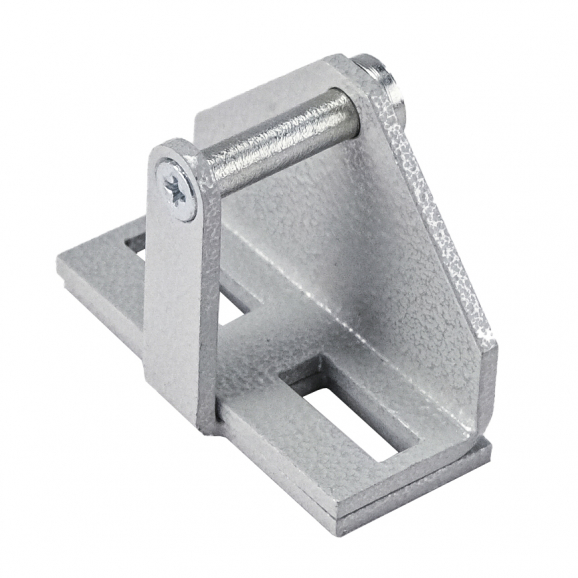

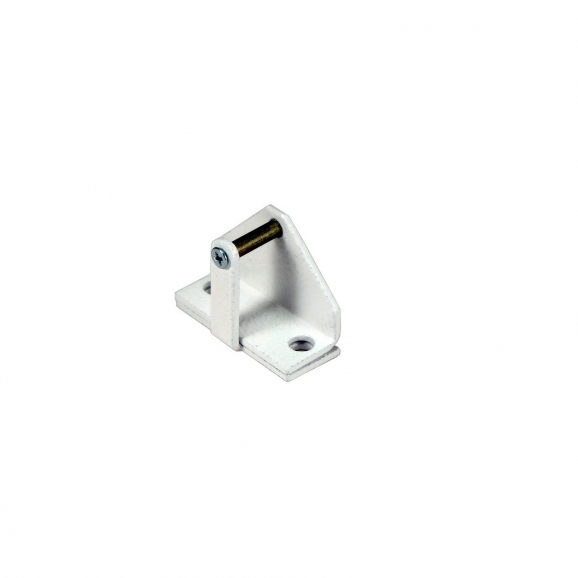

Замок устанавливается на внутренние стенки шкафа, перпендикулярно двери, и может работать как в вертикальном, так и в горизонтальном положении. Ригель устанавливается на дверь.
Замки выпускаются с датчиками положения двери и состояния замка, или только с датчиком состояния замка. Оба датчика имеют выходной сигнал в виде «сухого контакта».

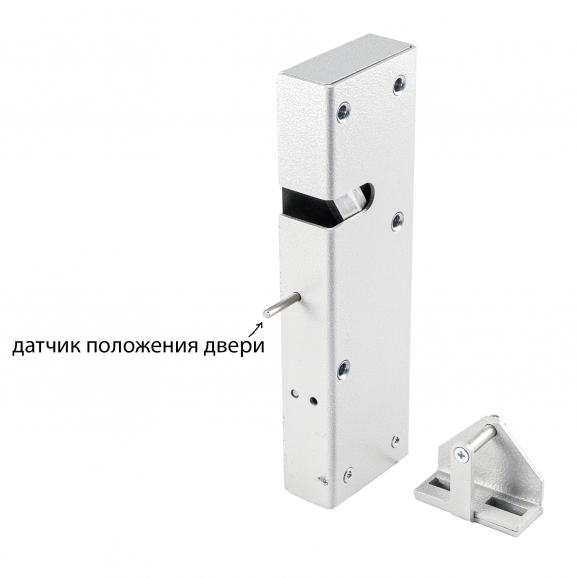

Пружинный толкатель замка связан с датчиком состояния замка. Датчик положения двери выполнен в виде подвижного штока, связанного с сухим контактом.
Контакты датчика состояния замка замкнуты, когда замок находится в закрытом состоянии, и разомкнуты, когда замок находится в открытом состоянии.
Контакты датчика положения двери замкнуты, когда дверь закрыта, и разомкнуты, когда дверь открыта.
Замок производится только в нормально закрытом исполнении. Напряжение питания 12 или 24 вольт постоянного тока.
При закрытии двери ригель входит в замок и блокируется. При кратковременной подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает его наружу, что позволяет не устанавливать на дверь ручку.
Предусмотрена возможность аварийного открытия замка - для этого необходимо выполнить действия по п.6.3 Руководства по эксплуатации.

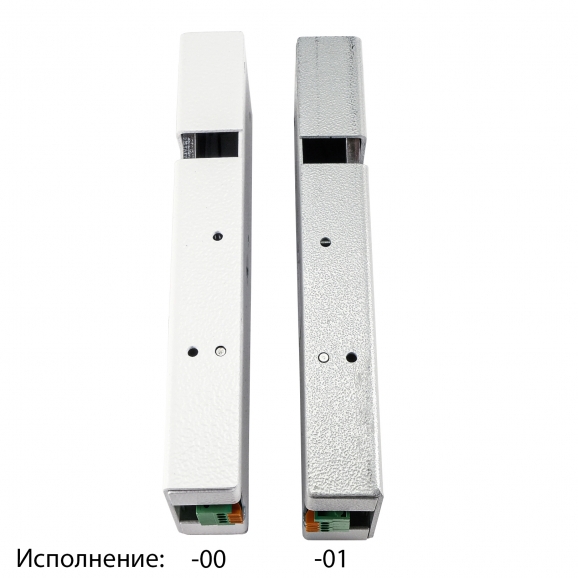

В зависимости от установки замка относительно дверных петель, замки выпускаются в двух исполнениях:
- «правое»: -00 (-R), петли слева;
- «левое»: -01 (–L), петли справа от замка.
Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
Применение
Замки Promix-SM323 предназначены для запирания ячеек камер хранения (постаматов), ящиков для хранения документации, шкафов и кабинок в раздевалках фитнес-центров, бассейнов, школ, предприятий.
Наличие датчиков положения двери, состояния замка и возможность дистанционного открытия замков позволяет встраивать Promix-SM323 в автоматизированные системы контроля и управления доступом (СКУД).
Монтаж и подключение
Замок устанавливается на любые металлические, деревянные и ЛДСП поверхности перпендикулярно дверце, и сохраняет работоспособность и в горизонтальном, и в вертикальном положении.
Порядок монтажа замка подробно описан в разделе 6. Руководства по эксплуатации.
