Promix-SM306

Узкий накладной электромеханический замок

Замок предназначен для запирания дверей офисов и административных помещений с шириной притвора дверной коробки более 25 мм.

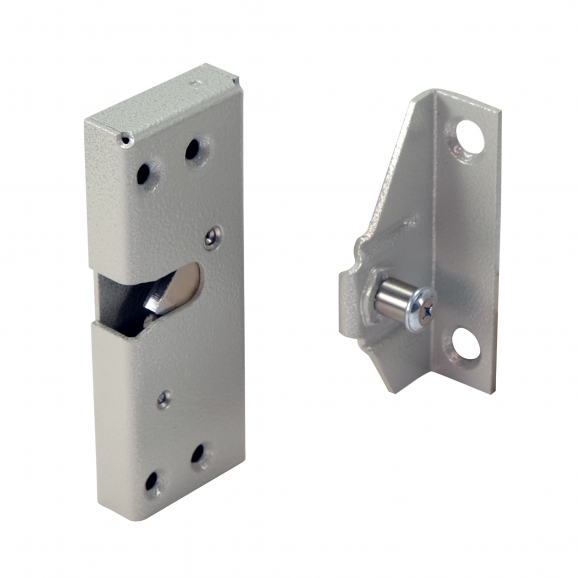

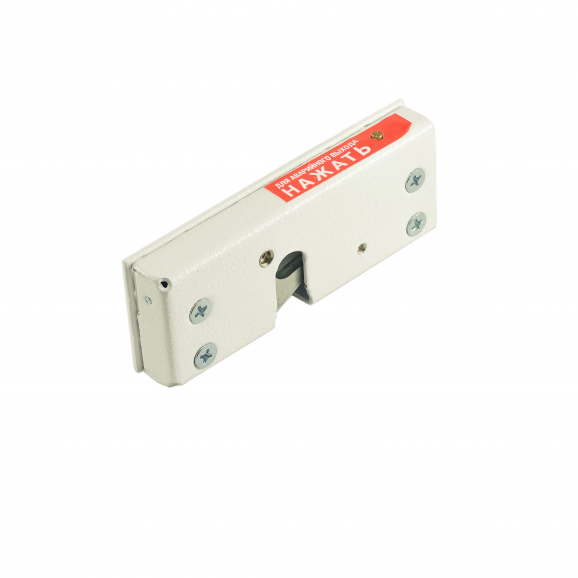

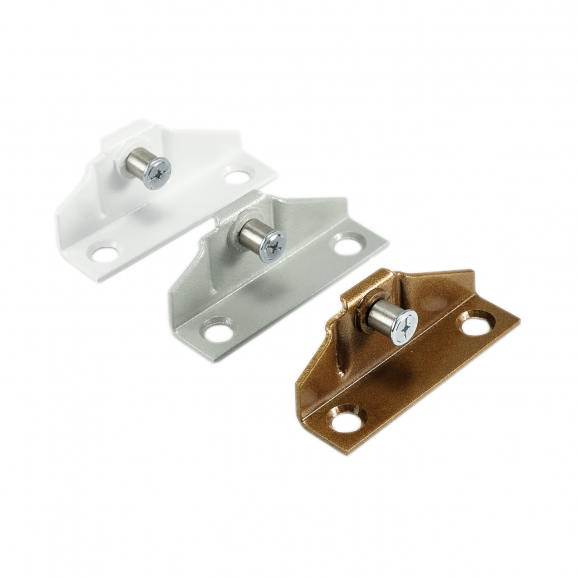

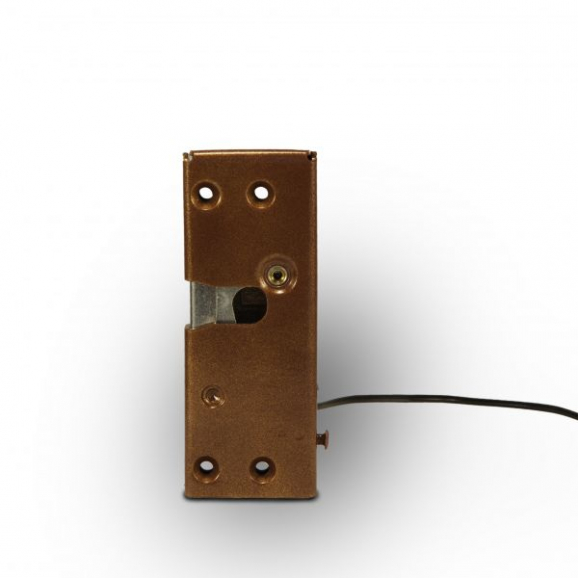

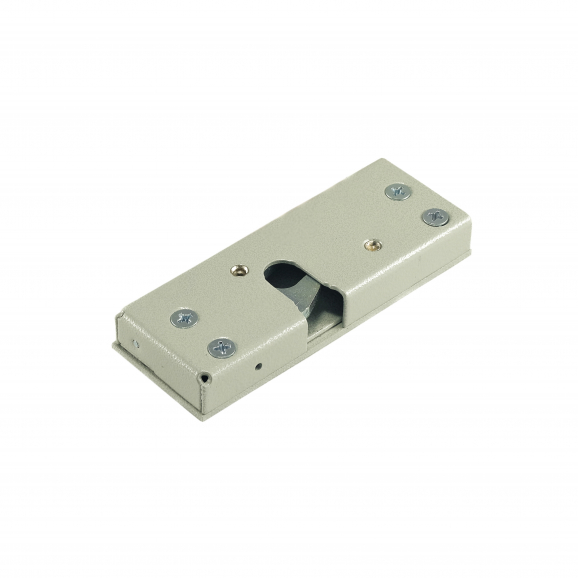

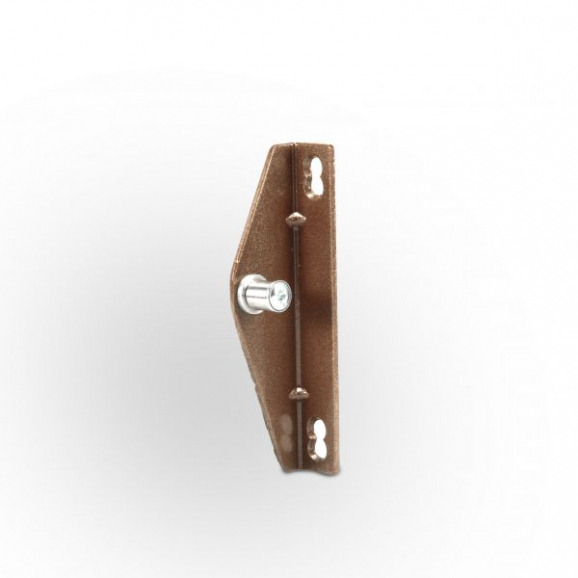

Замок Promix-SM306

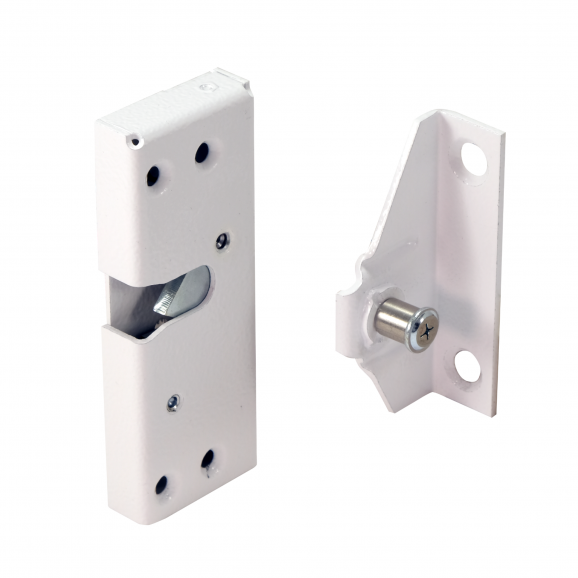

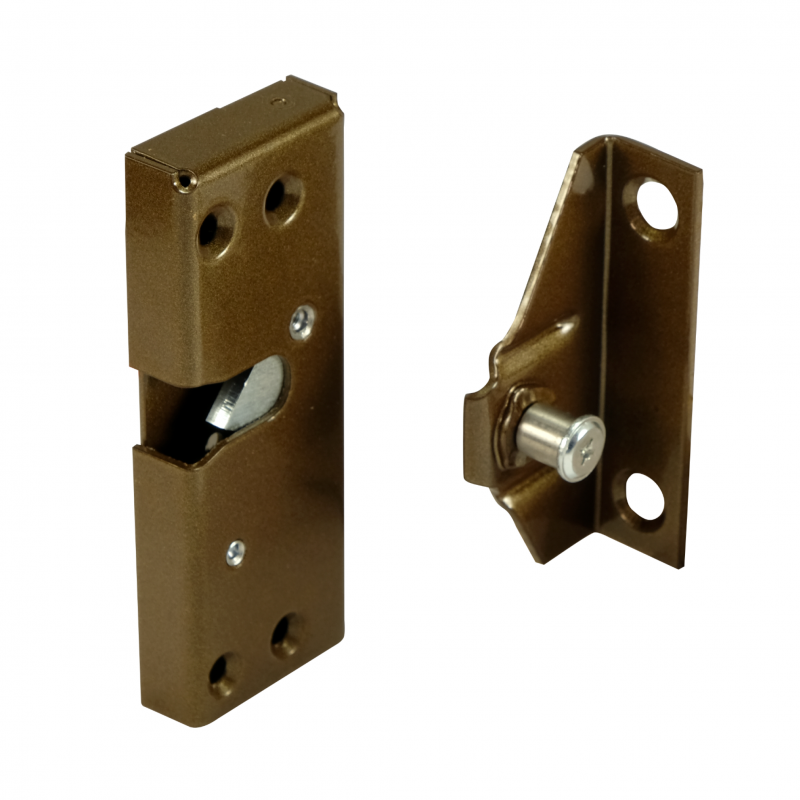

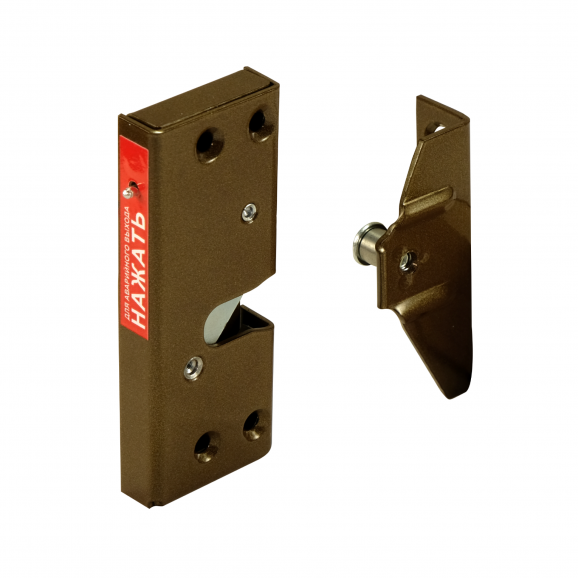

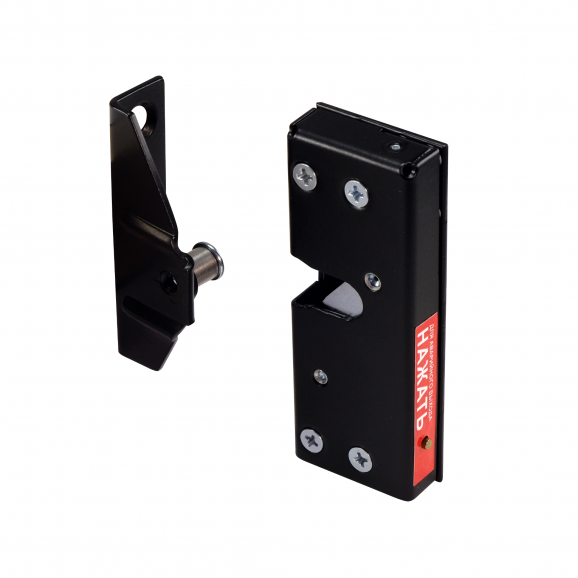

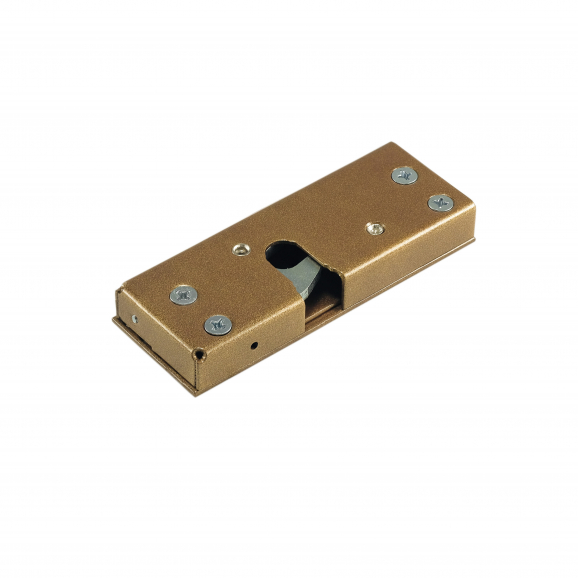

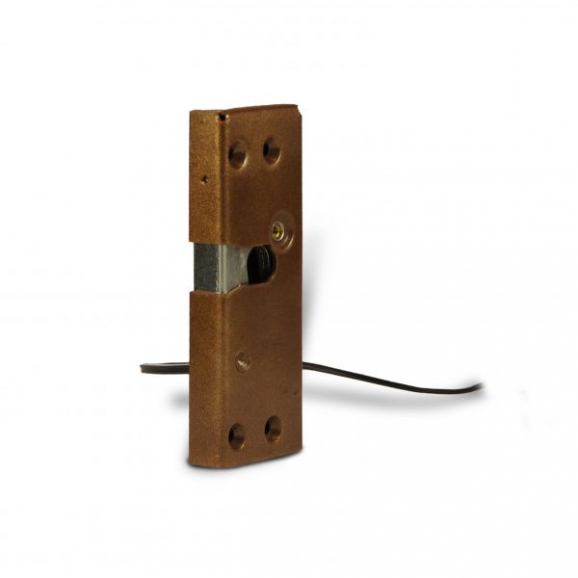

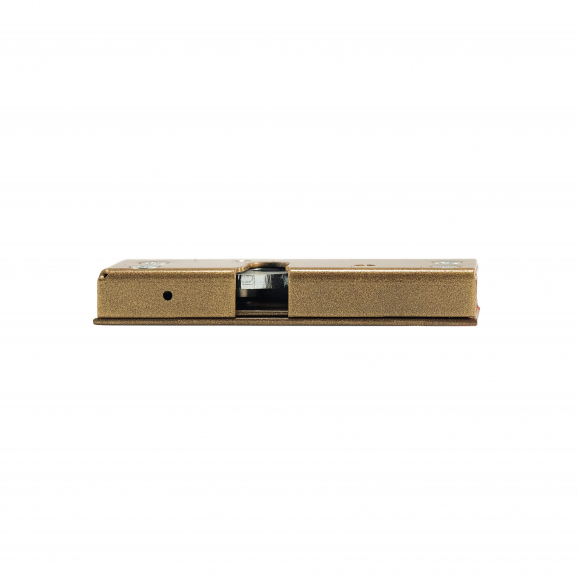

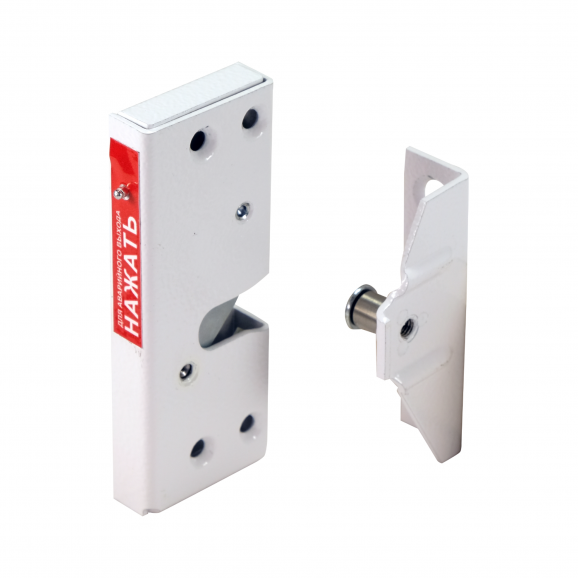

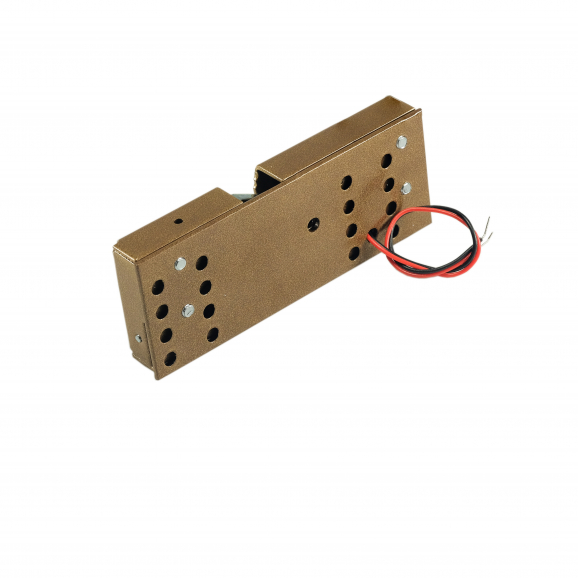

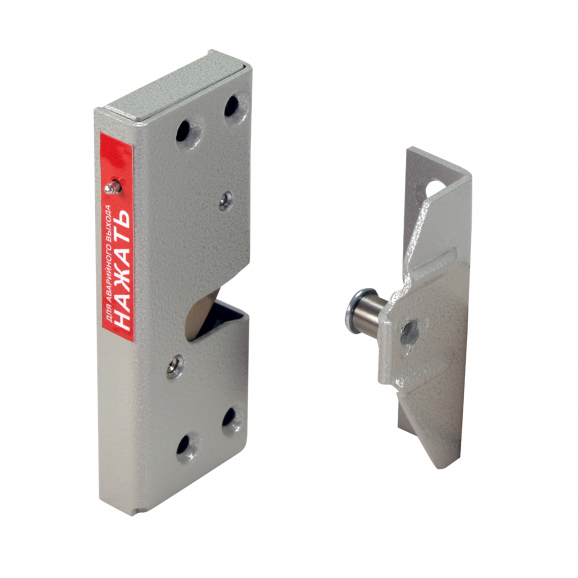

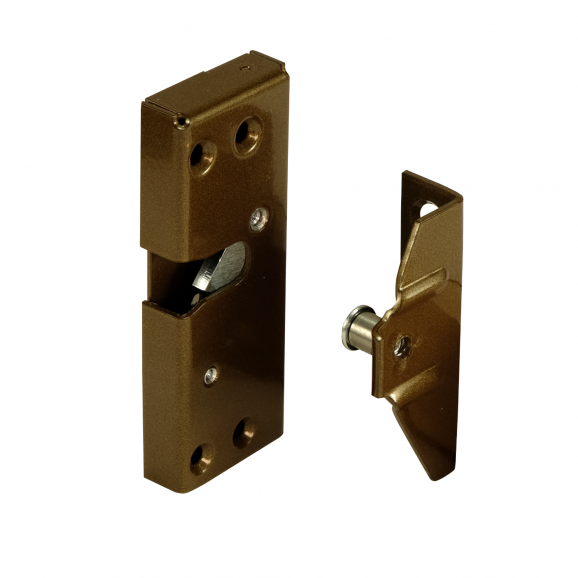

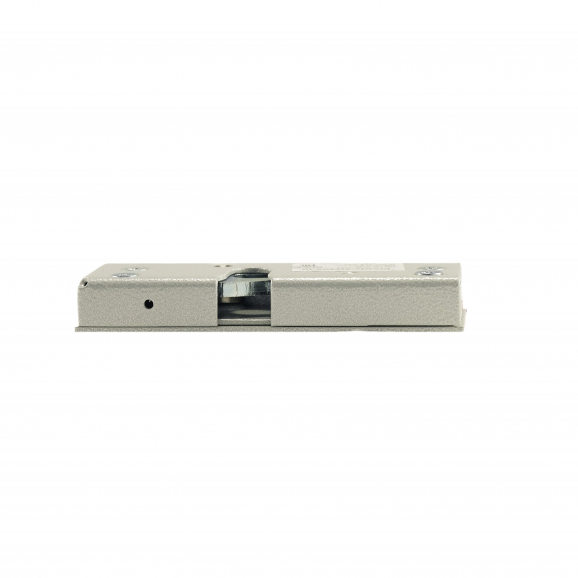

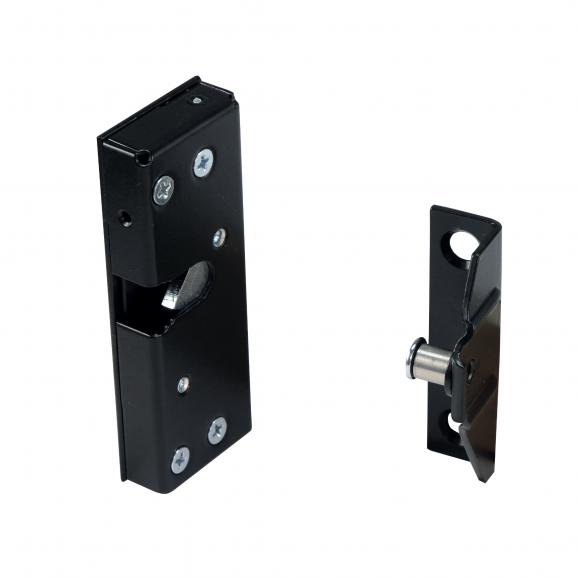

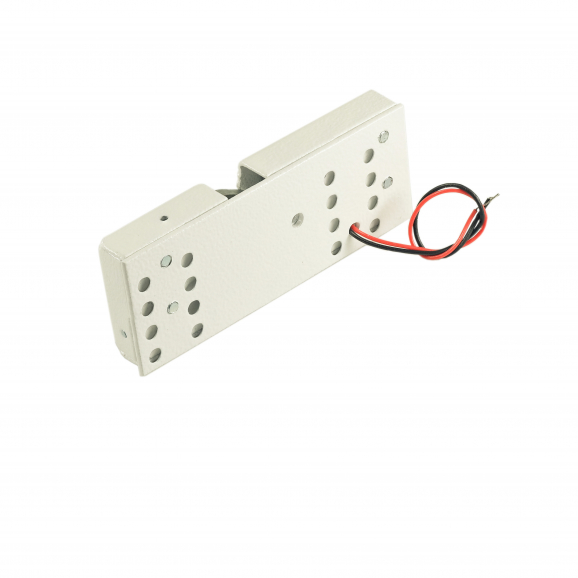

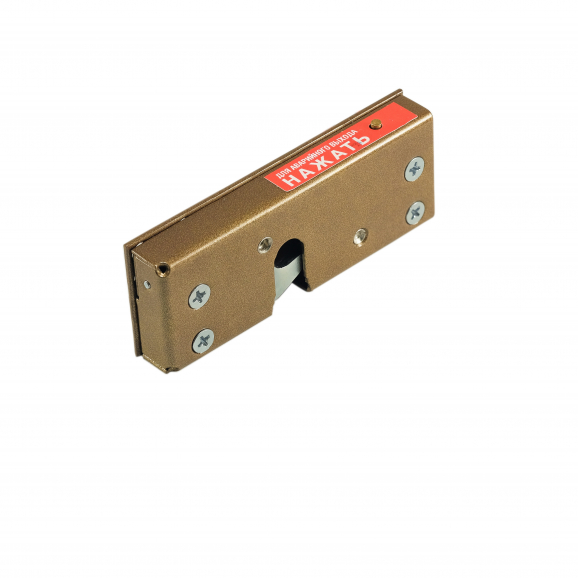

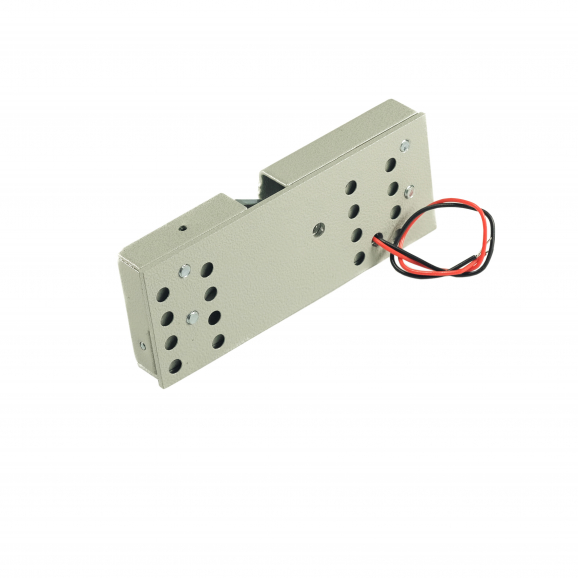

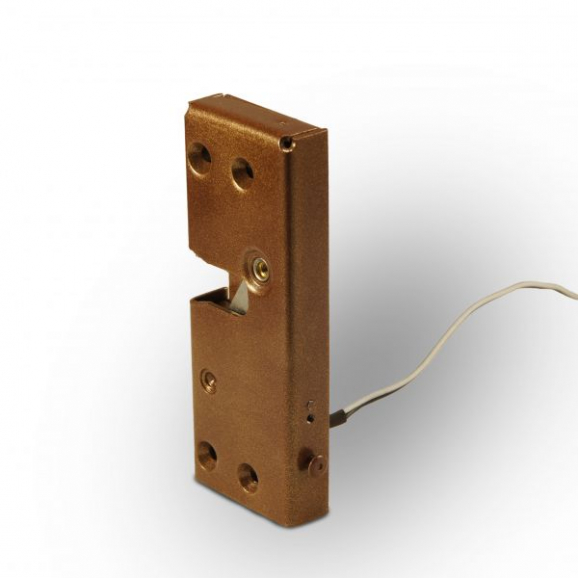

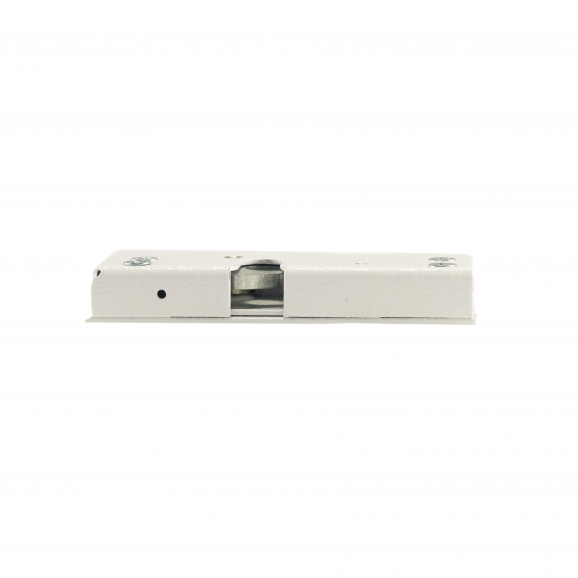

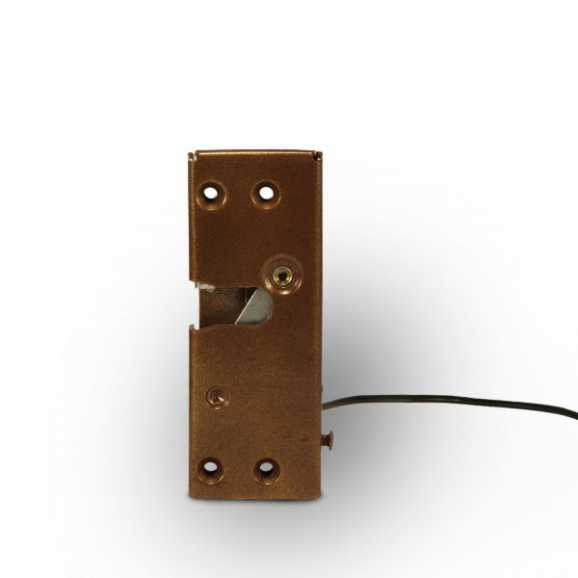

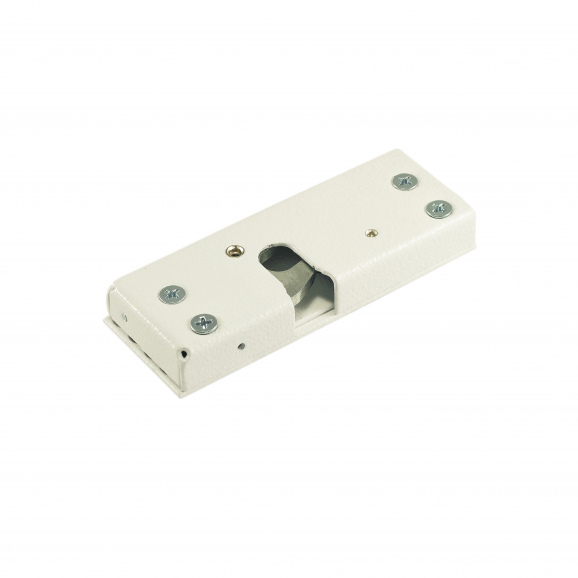

Замок Promix-SM306 Promix-SM306 - фото - 44 Коричневый накладной электромеханический замок Promix-SM306 Коричневый накладной электромеханический замок Promix-SM306 Promix-SM306 - фото - 41 Promix-SM306 - фото - 40 Promix-SM306 - фото - 39 Promix-SM306 - фото - 38 Promix-SM306 - фото - 37 Promix-SM306 - фото - 36 Promix-SM306 - фото - 35 Promix-SM306 - фото - 34 Promix-SM306 - фото - 33 Promix-SM306 - фото - 32 Promix-SM306 - фото - 31 Promix-SM306 - фото - 30 Promix-SM306 - фото - 29 Promix-SM306 - фото - 28 Promix-SM306 - фото - 27 Замок Promix-SM306 белого цвета Серебристый электро замок Promix-SM306 Promix-SM306 - фото - 24 Promix-SM306 - фото - 23

Promix-SM306

Узкий накладной электромеханический замок
Напряжение питания: 12В
Усилие удержания не менее 300 кг
Потребляемый ток менее 100 мА
Нормально открытое (НО - открыт без напряжения питания), или нормально закрытое (НЗ – закрыт без напряжения питания) исполнение
Различные цвета корпуса

Замок предназначен для запирания дверей офисов и административных помещений с шириной притвора дверной коробки более 25 мм.



3 936

Рекомендованная розничная цена

Сферы применения

Характеристики

Характеристики

  • Усилие удержания: не менее 300 кг
  • Напряжение питания постоянного тока: 10-14 В
  • Потребляемый ток (при 12В): 100 мА
  • Масса изделия: 0,35 кг
  • Длина провода: 0,3 м
  • Степень защиты: IP23

Условия эксплуатации:

Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Примечание: нормально закрытый замок для установки снаружи помещения не предназначен. Нормально открытый замок может быть установлен снаружи помещения, при условии, что в зимнее время года на замок всегда подано напряжение питания с кратковременным снятием для разблокировки замка.



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру



Описание

Описание

Promix-SM306 - новое наименование серии замков "Шериф-6".



Устройство и принцип действия

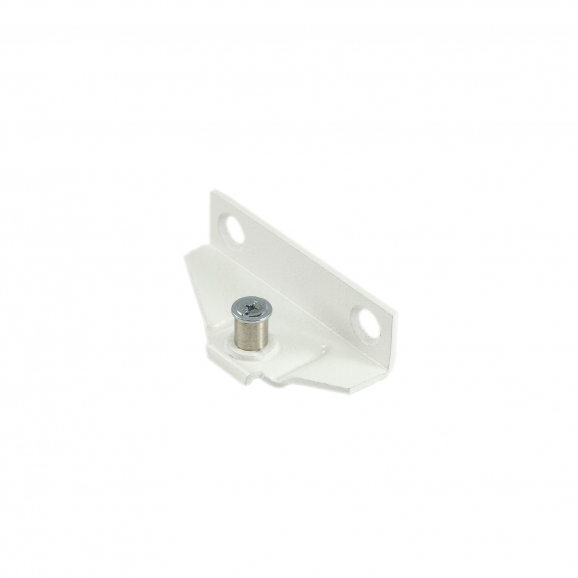

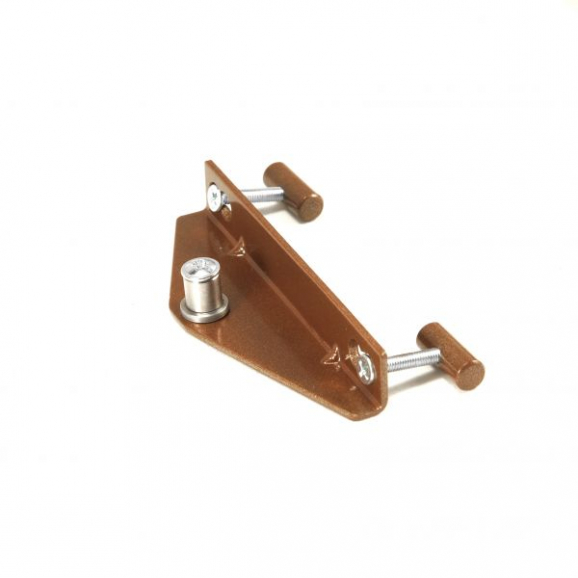

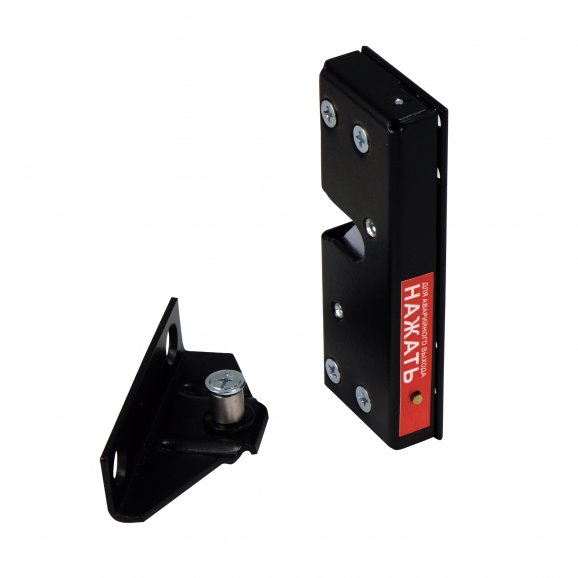

Замок Promix-SM306 с крюкообразным механизмом запирания состоит из замка, ригеля и пластины регулировочной.

При закрытии двери ригель входит внутрь замка и запирается крюком-захватом.

Напряжение питания замка 12 В постоянного тока.

Замок  производится в двух исполнениях: нормально открытый и нормально закрытый.

При отсутствии напряжения питания нормально открытый замок находится в открытом состоянии,  а при подаче напряжения крюк блокирует ригель и замок закрывается.

Для открытия двери необходимо сначала снять напряжение, и только после этого открыть дверь.

У нормально закрытых замков все происходит наоборот: для открытия двери нужно подать на замок напряжение.

Для аварийного открытия замка  предусмотрена возможность механической разблокировки.

Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.



Применение

Замок Promix-SM306  с узким корпусом предназначен для запирания офисных и административных дверей с шириной притвора более 25 мм.

Может использоваться в качестве исполнительного устройства в составе системы контроля и управления доступом (СКУД) для ограничения доступа в помещения.



 Монтаж и подключение

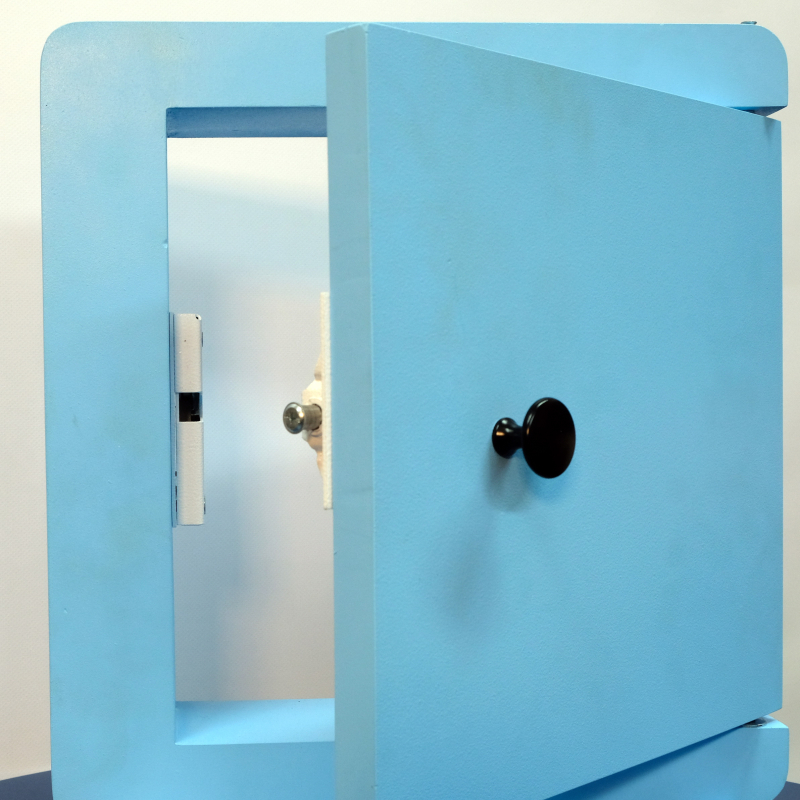

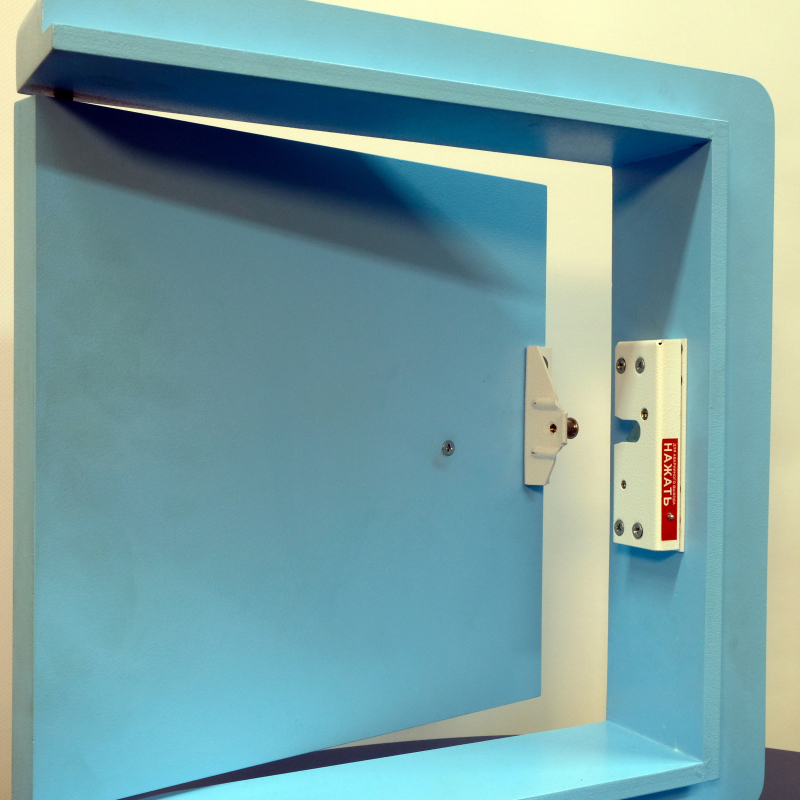

Замок совместно с пластиной регулировочной устанавливается  в любое место на притвор двери, а ригель – на дверь.



Для исключения возможного перекоса двери при эксплуатации,  рекомендуется замок устанавливать в районе дверной ручки.

Ригель крепится к двери накладным способом  с помощью саморезов, или  с помощью врезного комплекта крепления, состоящего из двух гаек-бочонков и заглушек.

Последовательность установки  и подключения замка подробно изложена в разделе 6. Руководства по эксплуатации.

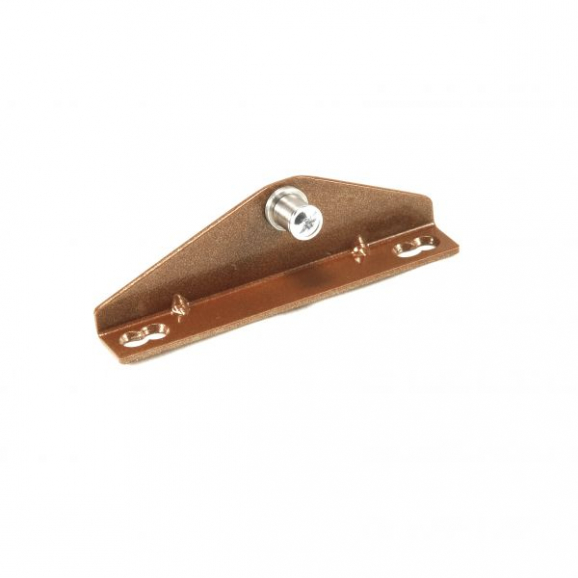

Для коррекции положения ролика ригеля относительно канала замка в вертикальном направлении (например, при провисании двери) и в горизонтальном направлении служит ряд регулировочных отверстий на пластине регулировочной.



Достоинства замка

● Большое усилие удержания;

● Малый ток потребления;

● Узкий малогабаритный корпус;

● Возможность регулирования взаимного положения ригеля и замка в горизонтальной и вертикальной плоскостях.

● Имеется возможность аварийного открытия замка;

● Ригель и детали механизма замка имеют антикоррозионное покрытие (Ц6, Х9);

● Простой монтаж;

● В комплект поставки входит шаблон-уголок, позволяющий быстро и точно разметить отверстия для крепления замка;

● При эксплуатации не требует обслуживания.



Структура обозначения модели замка:

Promix-SM306.XY color,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В

color - цвет корпуса: white - белый,
brown - коричневый,
silver - серебро,
gold - золото,
black - черный,
graphite - графит



Стоимость замков различных модификаций может различаться!

Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM306.00

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В

Promix-SM306.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В



Конструкция замка запатентована. Патент на изобретение №2641082.



Особенности

  • Узкий малогабаритный корпус замка;
  • Предельно простой монтаж;
  • Возможность врезного и накладного крепления ригеля;
  • Замок устанавливается в районе ручки двери – при эксплуатации дверь не перекашивает;
  • Ригель и детали механизма замка имеют антикоррозионное покрытие (Ц6, Х9);
  • Не требует проведения профилактических работ и применения смазки на весь период эксплуатации.



Комплект поставки

  • Замок электромеханический — 1 шт.
  • Ригель в сборе — 1 шт.
  • Комплект крепежа.
  • Комплект крепления ригеля — 2 шт.
  • Руководство по эксплуатации — 1 шт.
  • Шаблон-уголок — 1 шт.
