Promix-SM215
Открывается подачей напряжения питания, снаружи - механическим ключом, изнутри - слайдером с возможностью фиксации режима "постоянно открыто".
При работе практически не издает шума.
5 900 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM215.XY color, где:
| X - исполнение замка: |
1 - нормально закрытый |
| Y - номинальное напряжение питания: |
0 - 12 В 1 - 24 В |

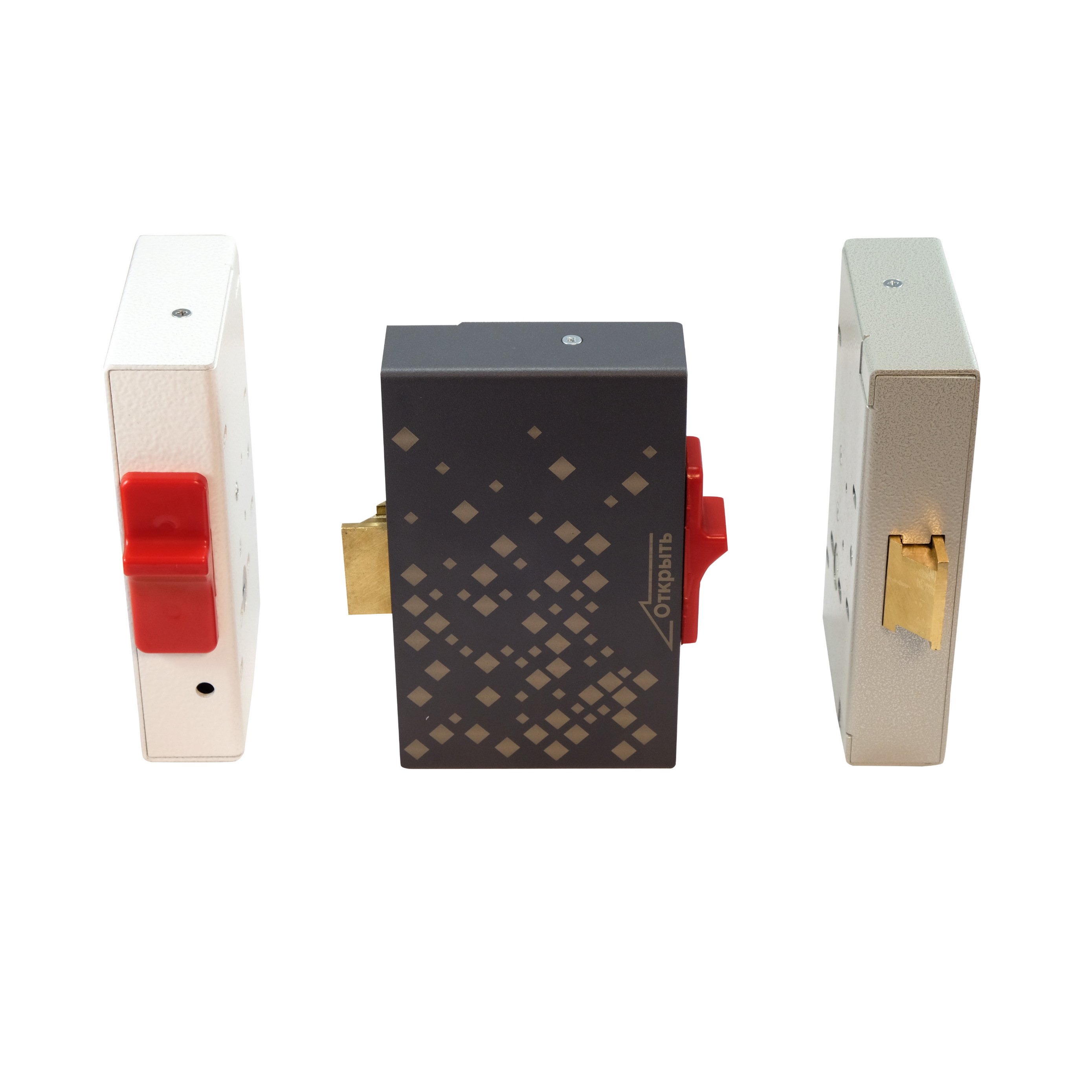

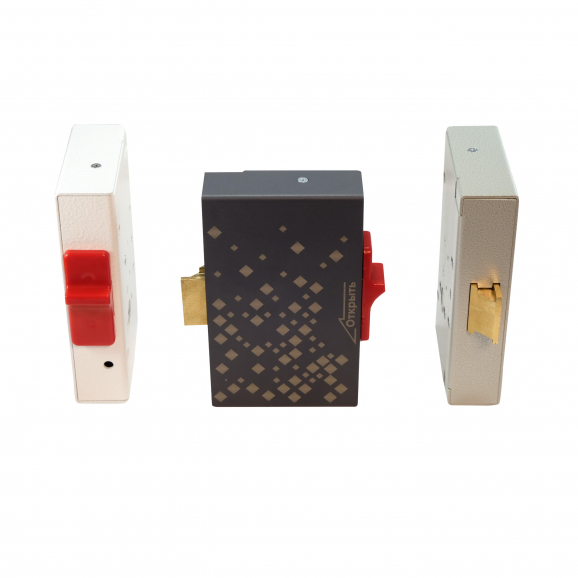

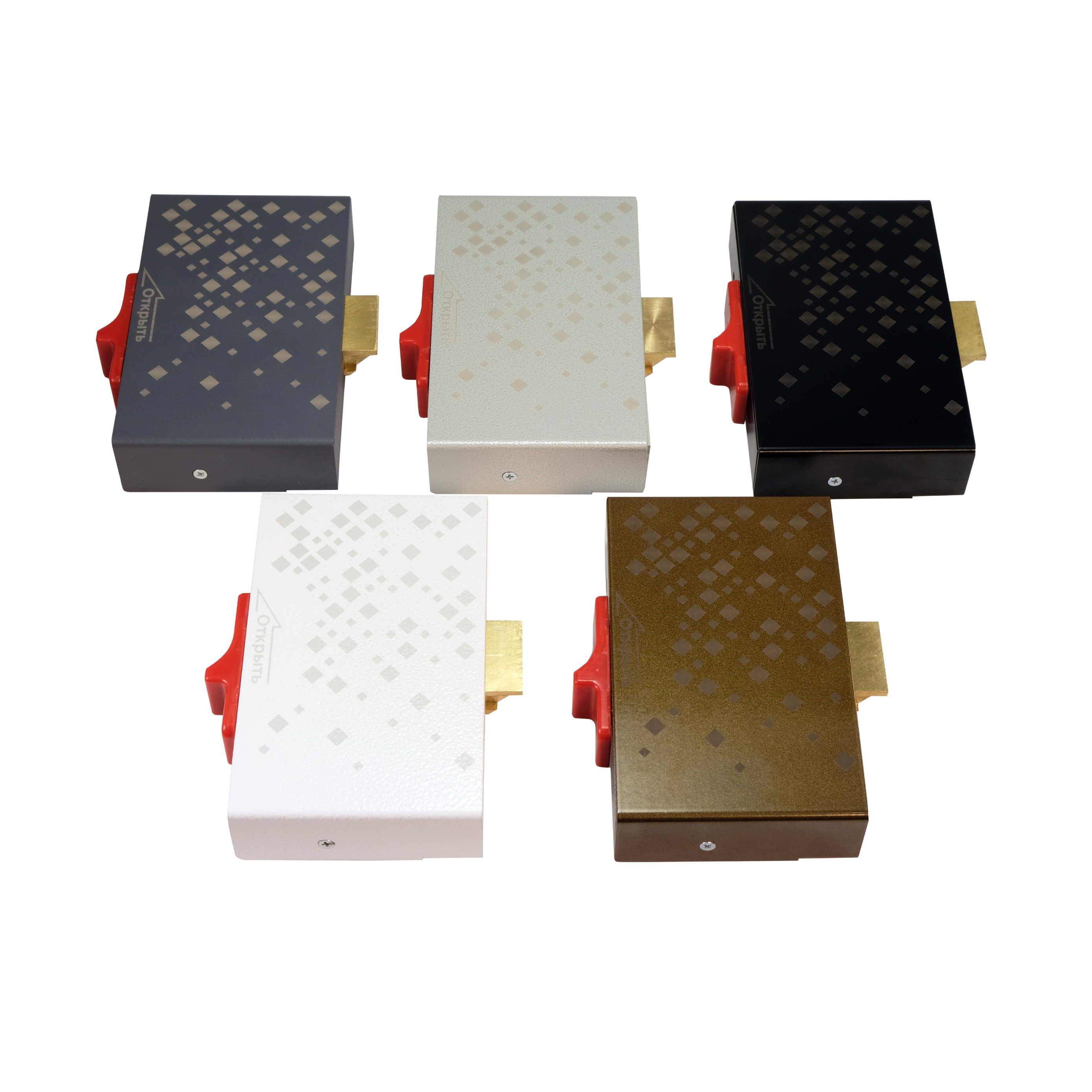

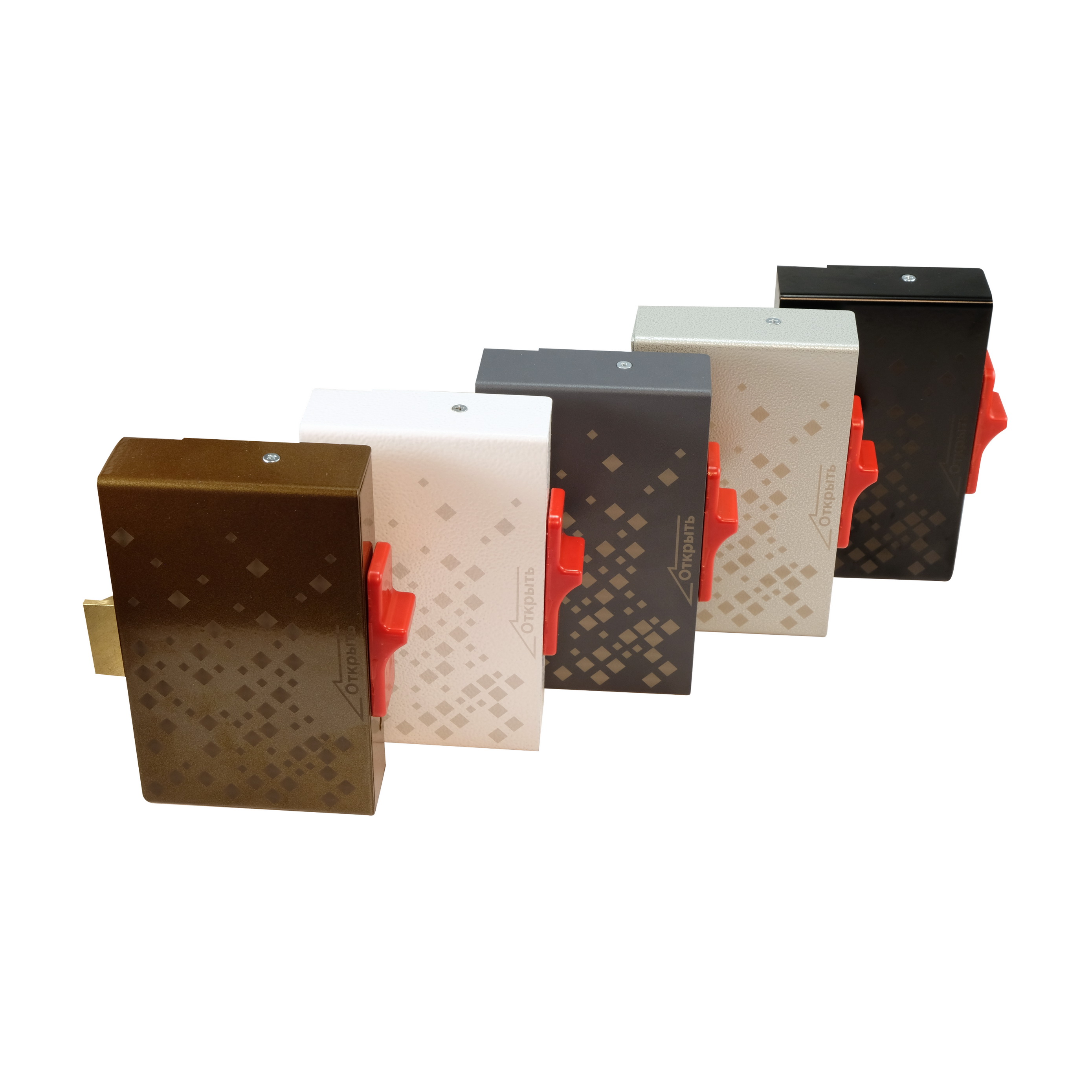

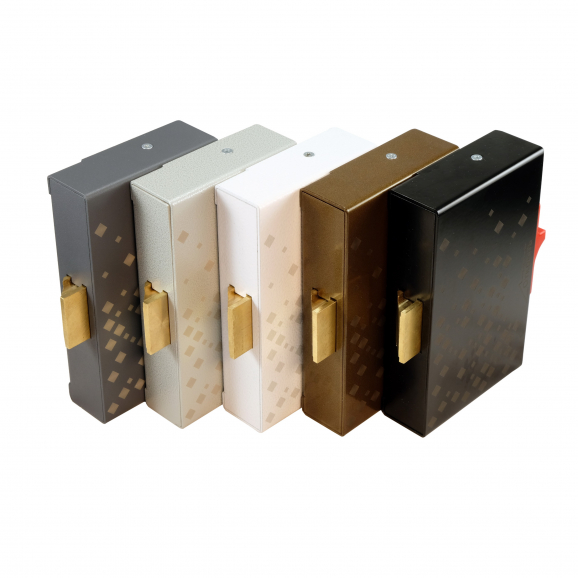

| color - цвет корпуса: |
white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM215.10 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
| Promix-SM215.11 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В |
*Декоративная лазерная гравировка на корпусе может отличаться от представленной на фотографиях.
Принцип действия замка запатентован. Патент на изобретение №2780996.
Особенности
Особенности
● Бесконтактный механизм взвода защёлки;
● Наличие режима "постоянно открыто";
● Очень большое усилие удержания;
● При закрывании и открывании почти не издает шума;
● Высокая антикоррозионная устойчивость;
● Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагается специальный разметочный шаблон.
Характеристики
Характеристики
| Усилие удержания, кг не менее | 500 | |
| Напряжение питания постоянного тока UП, В | 12±2 (24±2) | |
| Длительность импульса питания (не более), с | 5 | |
| Минимальная пауза между импульсами, | 30 | |
| Потребляемый ток, А | 0,5 (0,25) | |
| Масса изделия, кг, не более |
1,3 |
|
- Материал корпуса и язычка: сталь с гальваническим защитным покрытием
- Материал лицевых планок: нержавеющая сталь
- Расположение при монтаже: любое
При установке замка на открытом воздухе необходимо обеспечить его защиту от прямого попадания осадков и солнечных лучей.

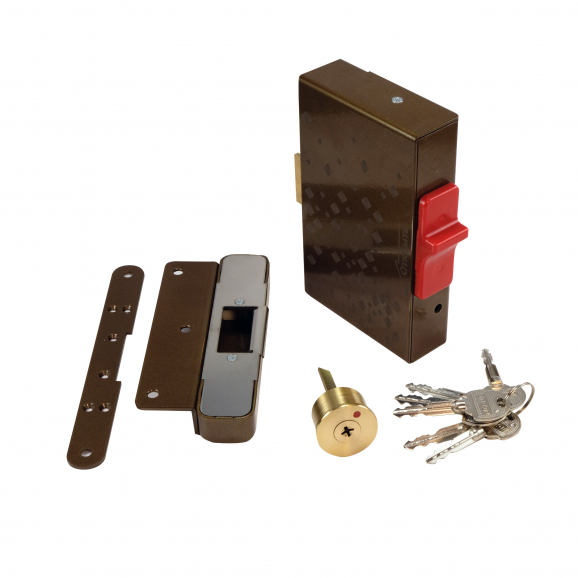

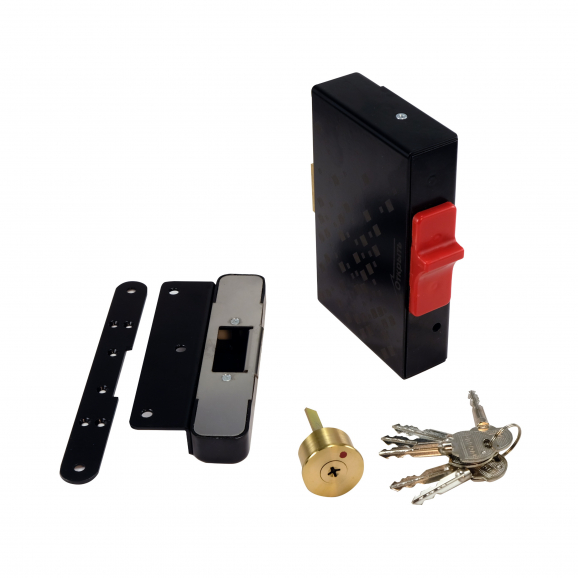

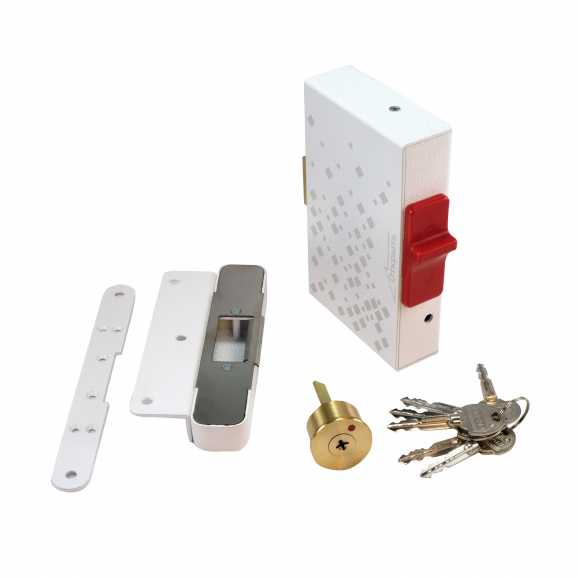

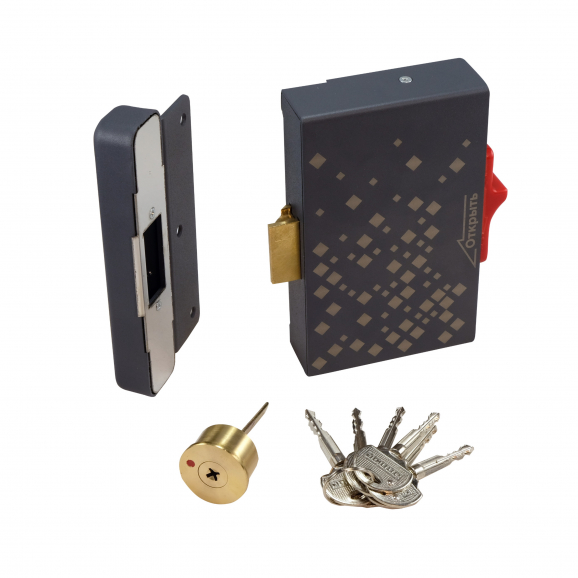

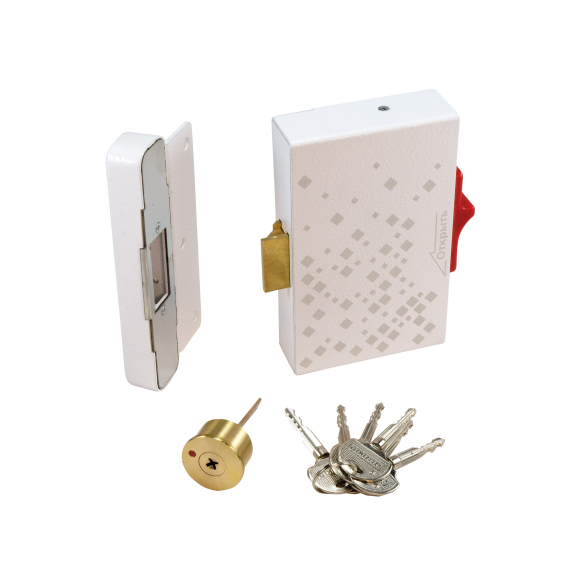

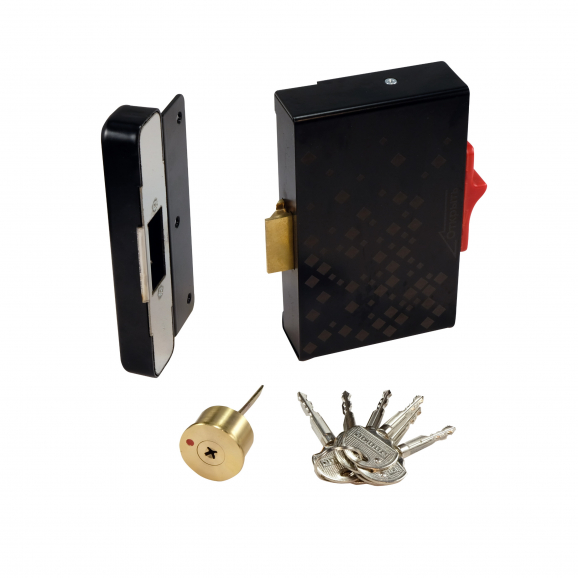

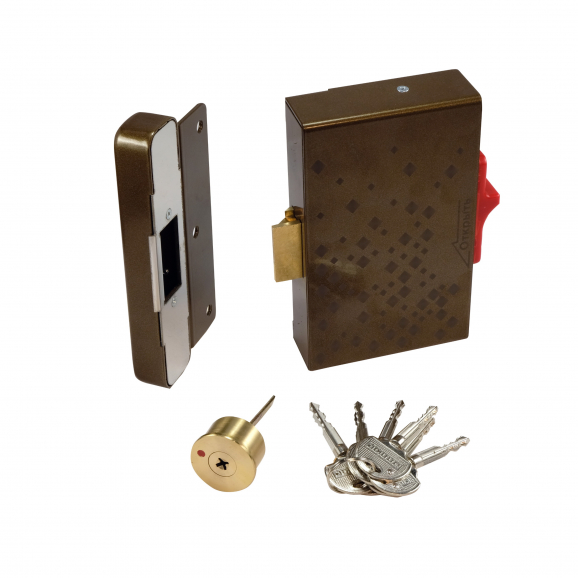

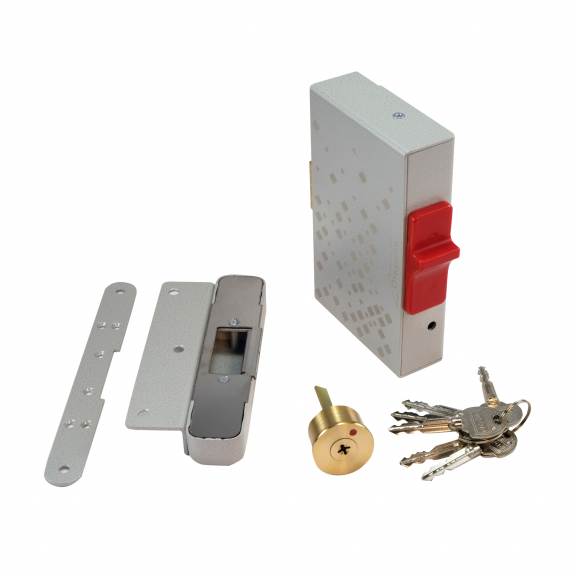

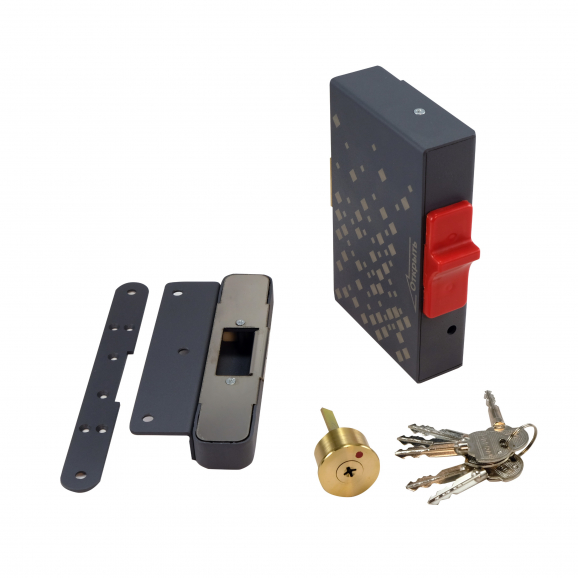

Комплект поставки
● Замок - 1 шт;
● Ответная часть - 1 шт;
● Кронштейн плоский;
● Цилиндровый механизм с набором из 6 ключей – 1 шт
● Комплект крепежа;
● Разметочный шаблон;
● Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
· окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
· температура окружающего воздуха: от -30 до +50 °С;
· атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
· относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
· установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Описание
Описание
Устройство и принцип действия

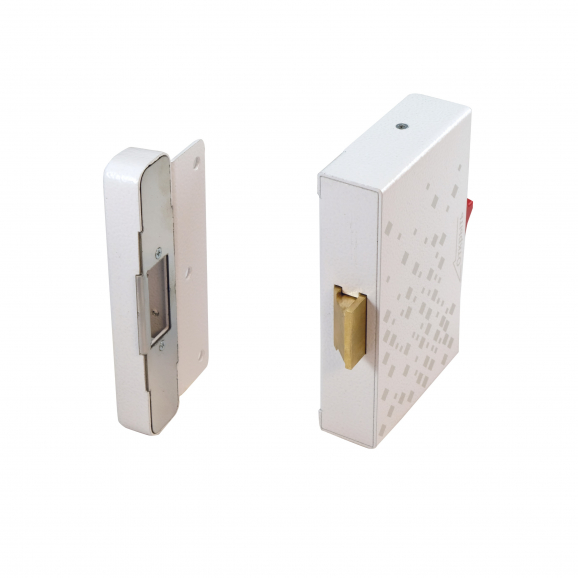

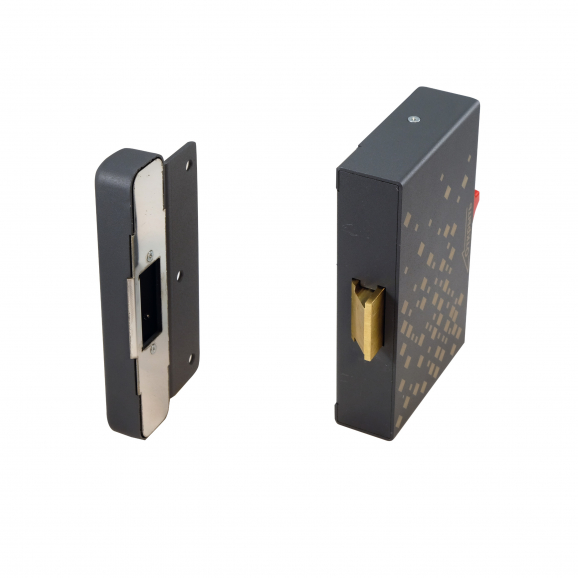

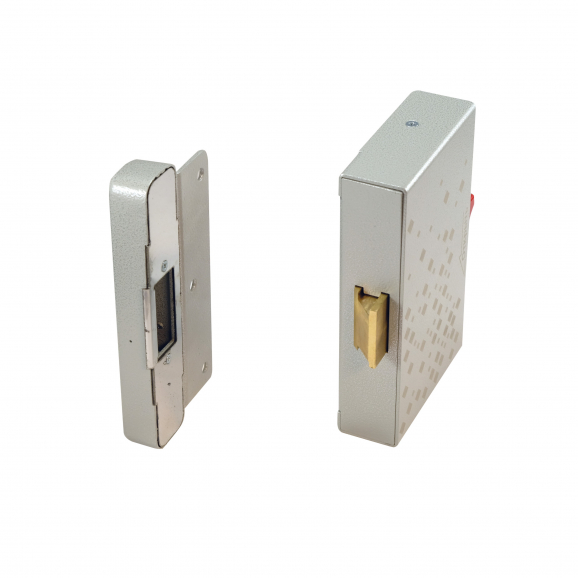

Замок Promix-SM215 с механизмом запирания типа «скошенный засов» состоит из замка, ответной части и цилиндрового механизма с набором ключей. Для установки на металлическую дверь дополнительно поставляется плоский кронштейн.

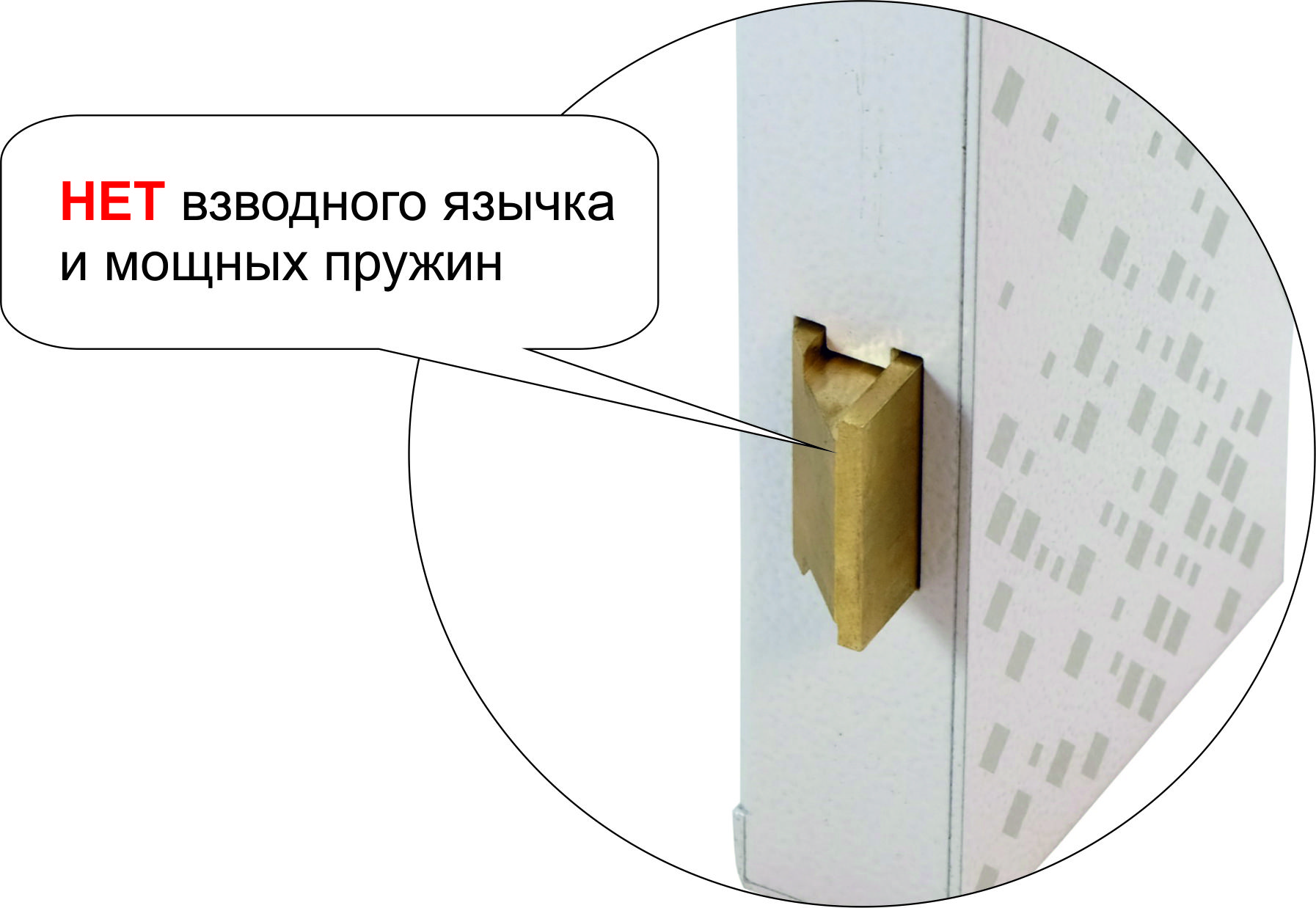

Это накладной электромеханический замок с уникальным способом управления. В отличие от большинства предлагаемых на рынке накладных замков, в его конструкции отсутствуют мощная взводная пружина и дополнительный взводной язычок, который при закрывании двери создает неприятный грохот и скрежет.
Бесконтактный механизм «взвода» внутреннего механизма защелки при закрытии двери
Вместо этого мы разработали технологию бесконтактного взвода, которая обеспечивает бесшумное закрывание двери.
Это достигается заменой пружины мощными неодимовыми постоянными магнитами, установленными в замке и ответной части.
Замок производится только в нормально закрытом исполнении. При отсутствии напряжения питания закрыт.
При снятом напряжении питания, в момент закрытия двери, за счет усилия взаимного отталкивания магнитов взводится механизм замка, а защёлка скрывается в ответной части, запирая дверь.
При подаче напряжения питания фиксатор механизма замка освобождается, и, в результате взаимодействия магнитов, защёлка перемещается внутрь замка – можно открывать дверь.
Закрытый замок можно открыть тремя способами:
● подачей импульса напряжения питания;
● изнутри – кратковременным перемещением слайдера на корпусе замка;
● снаружи – повернув ключ.
Подача и снятие импульса напряжения может осуществляться органами как дистанционного, так и местного управления
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

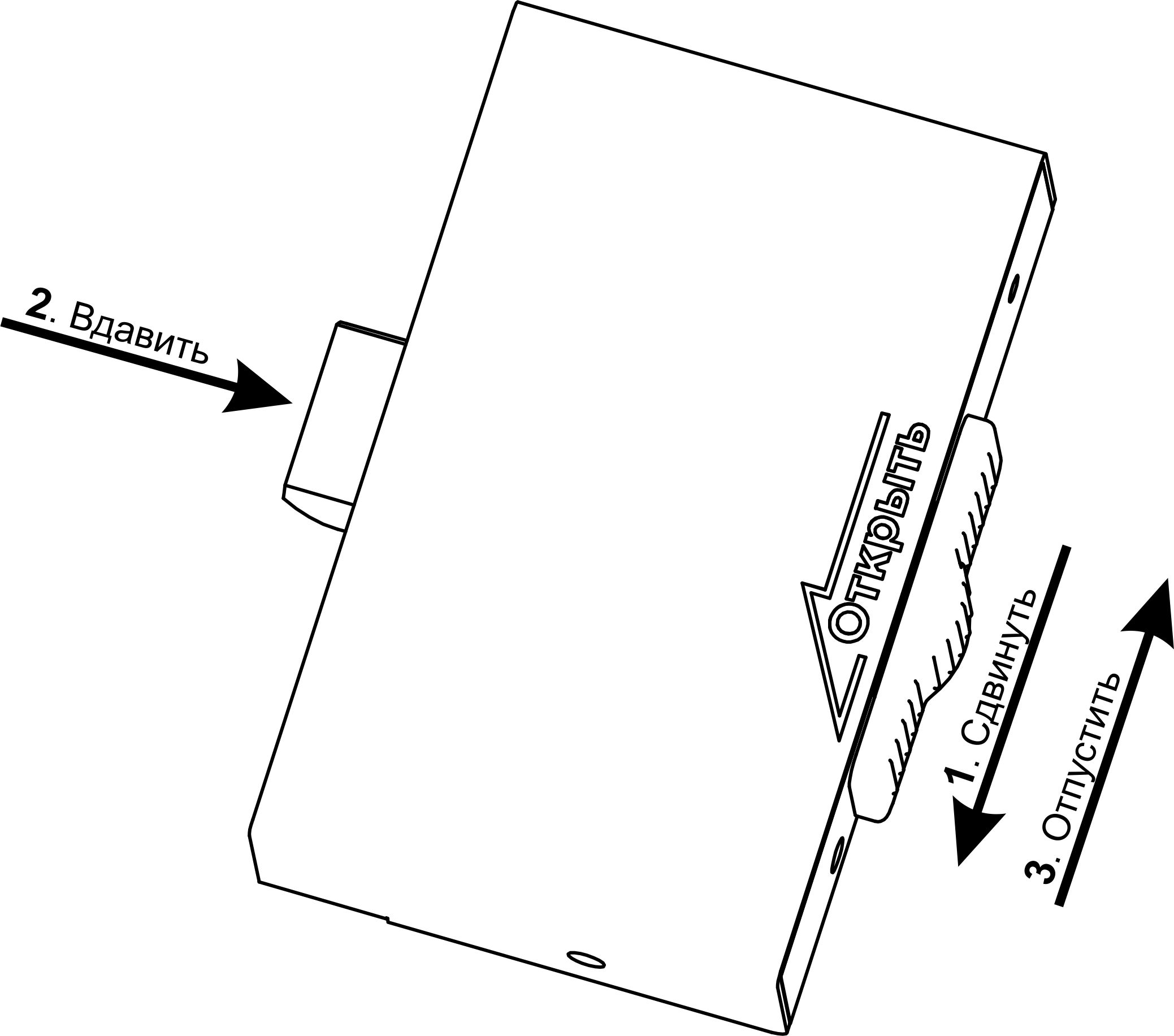

Замок можно перевести в режим "постоянно открыто". Для этого необходимо сдвинуть слайдер, нажать на язычок замка и отпустить слайдер.
Перевод замка в режим "постоянно открыто"
Для возврата в нормальный режим работы, необходимо сдвинуть слайдер и отпустить его.
Стальной корпус и все детали механизма имеют прочное гальваническое покрытие, а лицевые планки изготовлены из нержавеющей стали. Сверху корпус окрашен полиэфирной порошковой эмалью.
Конструкция замка позволяет устанавливать его только на внутреннюю сторону двери защищаемого помещения.
Применение
Предназначен для запирания различных типов распашных дверей, гаражных ворот и калиток любой конструкции, изготовленных из дерева, металла, пластика и открывающихся в любую сторону.
Сборка и монтаж
Использование различных способов установки углового или плоского кронштейнов (входят в комплект поставки) позволяет реализовать крепление замка к дверям различных конструкций.
Подробное описание различных вариантов сборки ответной части, установки и подключения замка приведены в разделе 6. Руководства по эксплуатации.
Возможна уличная установка замка, но для этого необходимо принять меры по защите его от прямого воздействия атмосферных осадков и солнечных лучей.
Конструкция замка запатентована. Патент на изобретение №2796147.
В связи с выпуском обновлённой версии замка со слайдером вместо кнопки идёт обновление информации!
Документация
Документация
Схемы и чертежи
Схемы и чертежи

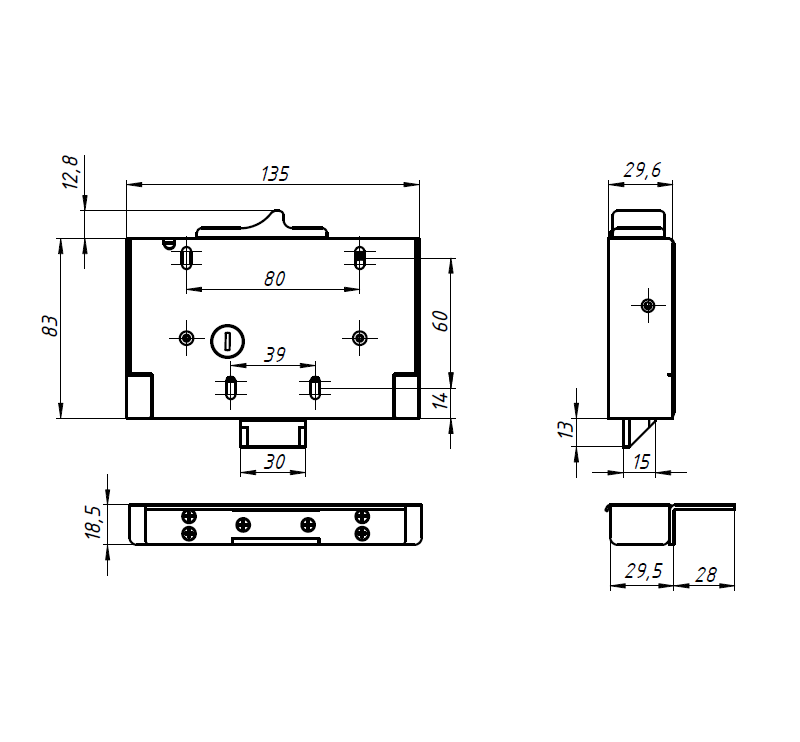

Габаритные и установочные размеры замка Promix-SM215
Фото и видео
Фото и видео

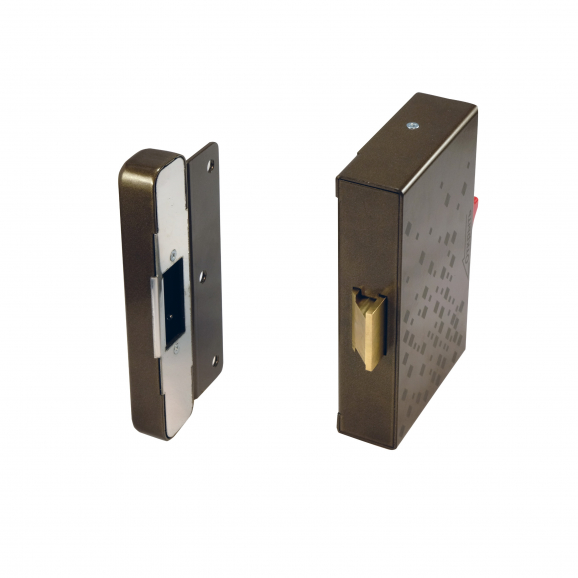

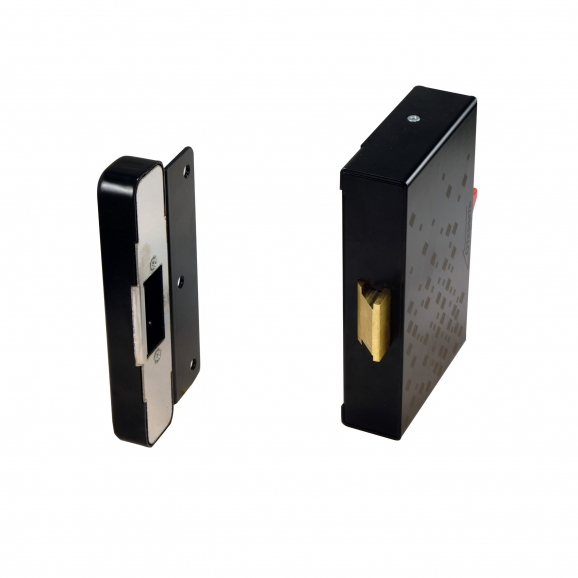

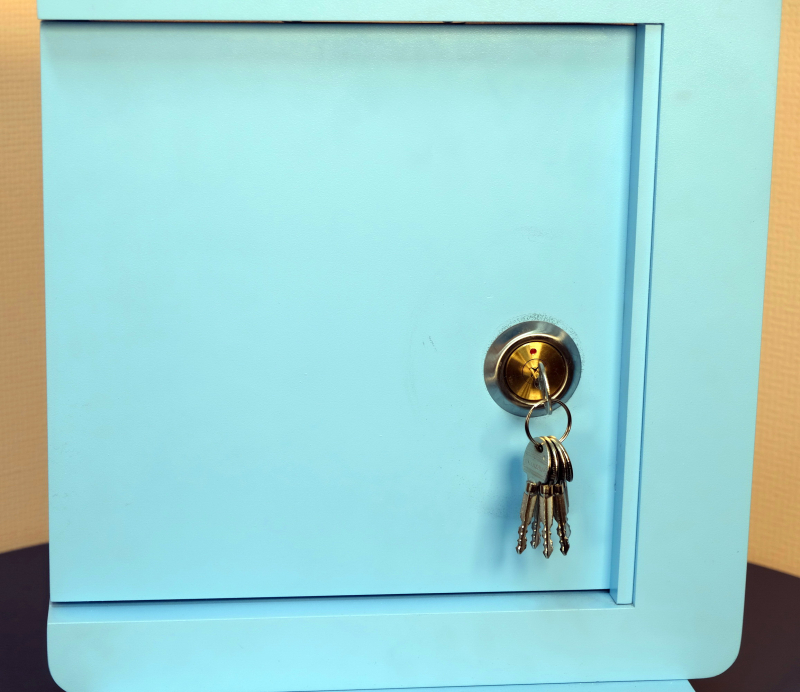

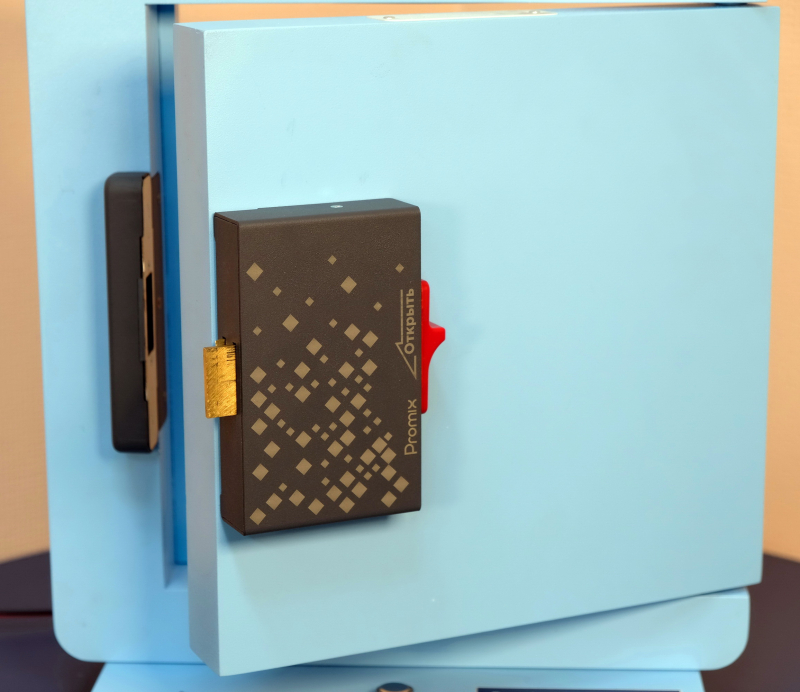

Замок Promix-SM215 на макете двери
