Promix-SM134

Автономный электронный замок с гибким ригелем и управлением через Bluetooth

Электронный замок предназначен для блокировки индивидуальных транспортных средств или других  объектов хранения гибким стальным тросом.

Управление замком осуществляется смартфоном через Bluetooth-соединение. Питание от батареек. Имеется сигнализация перекусывания троса.



Promix-SM134 - фото - 5
Promix-SM134 - фото - 5 Promix-SM134 - фото - 4 Promix-SM134 - фото - 3 Promix-SM134 - фото - 2 Promix-SM134 - фото - 1
New
Promix-SM134
Автономный электронный замок с гибким ригелем и управлением через Bluetooth
Усилие удержания не менее 300 кг
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания

Электронный замок предназначен для блокировки индивидуальных транспортных средств или других  объектов хранения гибким стальным тросом.

Управление замком осуществляется смартфоном через Bluetooth-соединение. Питание от батареек. Имеется сигнализация перекусывания троса.



5 287

Рекомендованная розничная цена

Сферы применения

Особенности

Особенности

Возможность обеспечения противоугонной защиты самых разнообразных объектов произвольной формы и размеров;

● Большое усилие удержания при малых габаритах;

● Наличие антивандального корпуса;

● Наличие на тросе антикоррозийной полимерной оболочки.

Характеристики

Характеристики

Усилие удержания — не менее 300 кг;

  • Напряжение питания - 6 В
  • Типоразмер элементова питания - 4 х ААА (1.5 В)
  • Расчетное время работы*:

   - в режиме сна (ожидания) - более 2,5 лет;

   - при открытии замка до 4 раз в сутки - более 1 года;

  • Номинальный потребляемый ток – 0,2 А;
  • Исполнение: нормально закрытый замок;
  • Предназначен для установки на вертикальную плоскость;
  • Масса изделия — не более 0,8 кг;
  • Длина троса 1,5 м;

 *Расчётное время работы приведено для щелочных элементов питания ёмкостью 1000 мАч.

Увеличение продолжительности работы достигается элементами питания с большей ёмкостью.



Комплект поставки



● Замок -  1 шт;

● Батарейки типа ААА - 4 шт;

● Комплект крепежа;

Руководство по эксплуатации – 1шт.



Условия эксплуатации:



Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 80% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.



Описание

Описание

Устройство и принцип действия

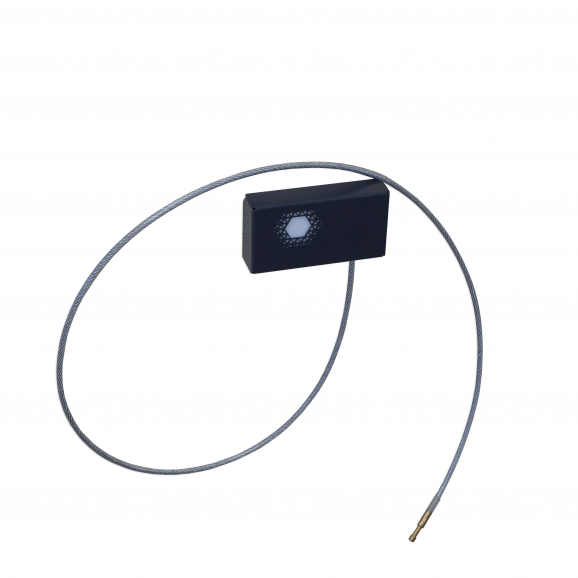

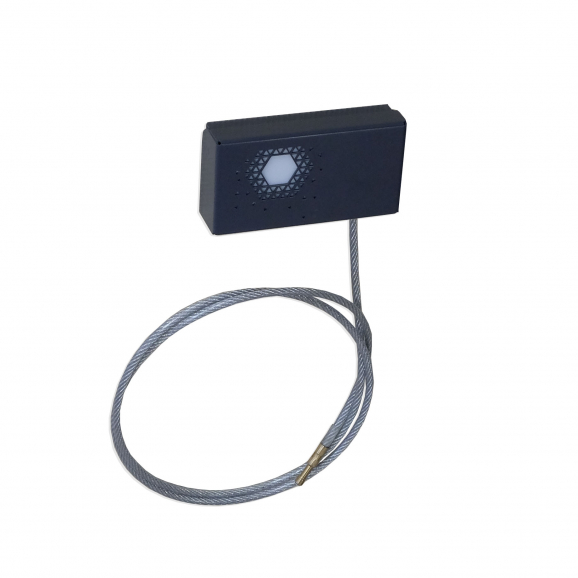

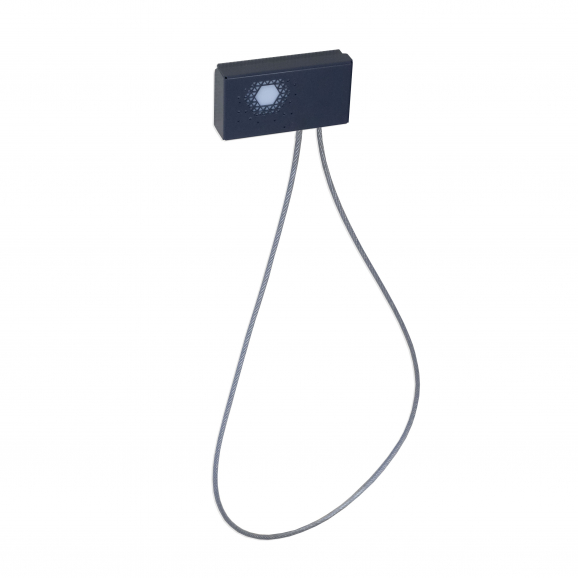

Замок Promix-SM134 с шариковым механизмом фиксации состоит из замка с антивандальным корпусом и гибкого ригеля.

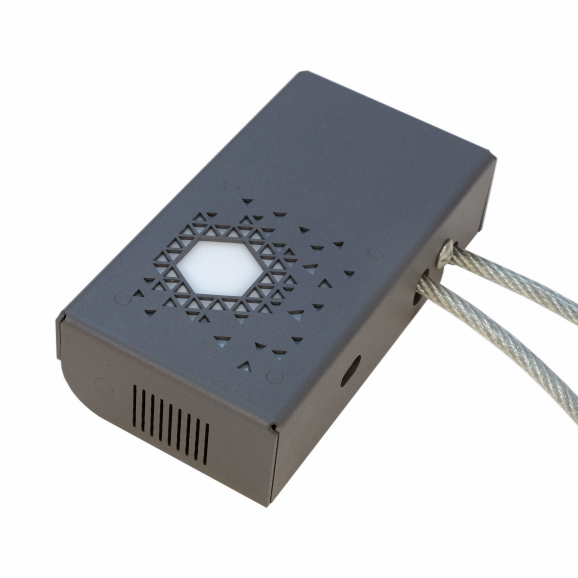

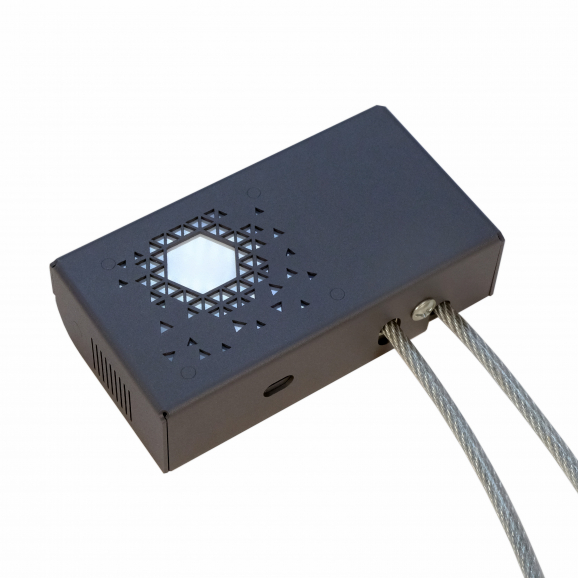

На лицевой стороне крышки имеется  окно индикации.

Ригель представляет собой гибкий стальной каленый трос, один конец которого неразъемно закреплен в корпусе замка.

На другом конце троса закреплен собственно ригель - наконечник, предназначенный для блокирования в замке.

Управление замком осуществляется смартфоном на базе Android (5.0+) или iOS (14.1+) через Bluetooth-соединение (п.7 «Приложение управления замком» Руководства по эксплуатации).

Замок производится только в нормально закрытом исполнении. Для питания замка используются четыре батарейки размера ААА.

В открытом состоянии замок может находиться в течение программно установленного в Приложении времени, при этом включается звуковое оповещение и световая индикация (п. 4.1 Руководства «Индикация состояния»).

В течение этого времени ригель свободно вынимается из корпуса.

По истечению установленного времени открытия, замок закрывается, и, при вводе ригеля в корпус, осуществляет его блокирование.

При обрыве стального троса включается звуковой сигнал длительностью 1 минуту.

Имеется световая сигнализация состояния замка и уровня заряда батареек.



Индикация состояния

ИНДИКАТОР

ЗНАЧЕНИЕ

РЕЖИМ БЕЗ СОЕДИНЕНИЯ BLUETOOTH (РЕЖИМ ОЖИДАНИЯ)

Мигает красный с интервалом в 5 сек.

Замок закрыт

Мигает красный + красный (быстро) с интервалом в 5 сек

Замок закрыт, низкий заряд батареи

Мигает зеленый с интервалом в 5 сек.

Замок открыт

Мигает зеленый + красный (быстро) с интервалом в 5 сек.

Замок открыт, низкий заряд батареек

Мигает красный с интервалом в 1 сек.

Критически низкий заряд батареек, для работы устройства необходима их замена

РЕЖИМ СОЕДИНЕНИЯ BLUETOOTH

Горит красный

Замок закрыт

Горит зеленый

Замок открыт



Аварийное открытие замка при разряде батареек ниже критического уровня можно осуществить от powerbank (внешний источник энергии) через  разъем  microUSB.



Программное обеспечение



Настройка и управление замком осуществляется со смартфона через мобильное приложение PromixCrBt «Приложение управления замком»,  п.7  Руководства по эксплуатации:



Управление замком осуществляется с помощью паролей доступа четырех типов:

Пароль Администратора.

Изначально контроллер содержит только один пароль доступа – пароль администратора. После ПЕРВОГО подключения к контроллеру необходимо ИЗМЕНИТЬ пароль Администратора на текущий пароль.

Постоянные пароли.

Управление состоянием замка (открыто/закрыто) без дополнительных ограничений.

Одноразовые пароли.

Применяется  для однократного  открытия/закрытия замка. Удаляются автоматически при закрытии замка.

Временные пароли. Для управления состоянием замка в заданный период времени. После истечения времени действия удаляются автоматически.

Имеется возможность автогенерации одноразовых и временных паролей доступа.



Применение

Замок Promix-SM134 используется  для блокирования объектов хранения индивидуального пользования:

  • Велосипеды, самокаты на стоянках магазинов;
  • Детские коляски;
  • Шлагбаумы на въезде в частные владения;
  • Садовые калитки и многое другое.



  Сборка и монтаж

Замок устанавливается на вертикальную плоскость.

3

Порядок действий при установке замка:

1. Выкрутить винт п.3;

 2. Снять крышку.

 3. Приложить замок к месту установки и разметить расположение  отверстий для крепления п.2.

Произвести крепление замка на установочную поверхность.

4. Для установки или замены элементов питания открутить винты п.4 и выдвинуть крышку с батарейным отсеком. Установить элементы питания.

5. Установить крышку и закрутить антивандальный винт п.3



Внимание! Для крепления крышки используется винт антивандальный со шлицом ONE-WAY(однократно закручиваемый). Перед крепежом крышки убедиться в надёжности и прочности крепления замка!

6. Проверить работоспособность замка.

Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.



Документация

Документация

Руководство по эксплуатации  Promix-SM134 (скачать)

Сертификат (Скачать)

Схемы и чертежи

Схемы и чертежи

Габаритные и установочные размеры
