Promix-SM112-01
Миниатюрный замок, предназначенный для ограничения доступа в различную торговую мебель: витрины из ЛДСП и алюминиевого профиля с одной или двумя распашными стеклянными дверцами, шкафы и выдвижные ящики прилавков. Металлический корпус, разные цвета.
3 267 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM112.XY.Z-01 color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В; |
| Z - наличие встроенных датчиков |
0 (или отсутствует) - без датчиков 1 - встроенный датчик положения двери |
| color - цвет корпуса: |
white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM112.10-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В |
| Promix-SM112.10.1-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12В, встроенный датчик положения двери |
Конструкция замка запатентована. Патент на изобретение №125239.
Особенности
Особенности
● Один замок может закрывать две двери;
● Устанавливается на правые и левые двери;
● Замок и толкатель можно менять местами;
● Позволяет не устанавливать на дверь ручку, так как при открытии замка дверь приоткрывается сама;
● Имеет большое усилие удержания при малых габаритах;
● Может быть установлен на различные типы и виды торгового оборудования;
● Для обеспечения нормальной работы замка при несоосном расположении ригеля и замка (например, неточном монтаже или провисании двери в процессе эксплуатации) ригель выполнен подвижным;
Характеристики
Характеристики
|
|
Условия эксплуатации
Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Описание
Описание
Устройство и принцип действия

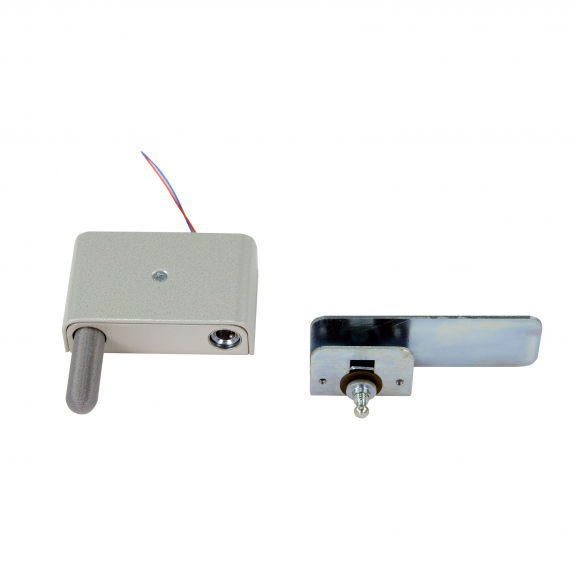

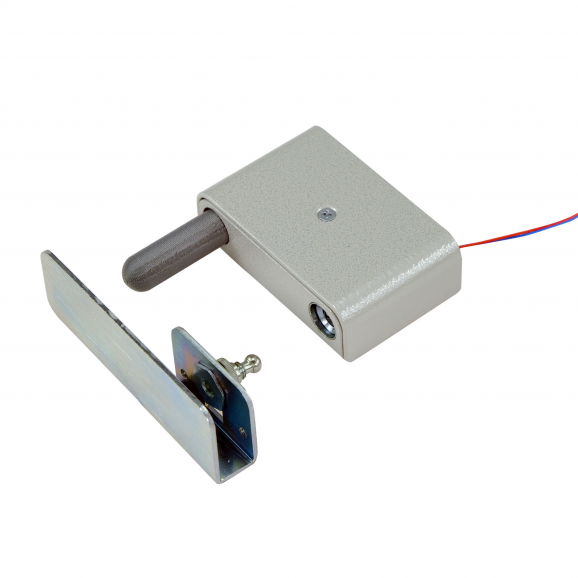

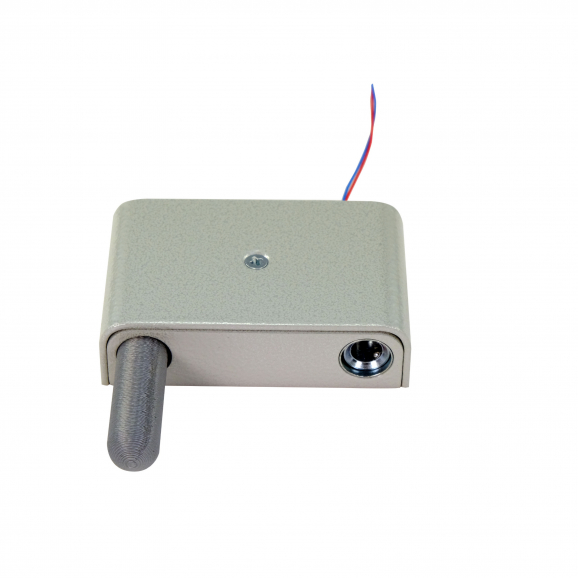

Миниатюрный электромеханический замок Promix-SM112-01 имеет шариковый механизм фиксации и встроенный толкатель.
Он состоит из замка и ригеля. Конструкция ригеля позволяет устанавливать его на двери, ящики и другие поверхности из ЛДСП, а также на стеклянные двери толщиной 4 – 8 мм.
Замок производится только в нормально закрытом исполнении. Напряжение питания 12 В постоянного тока.
При отсутствии напряжения питания и вставленном ригеле замок закрыт.
Чтобы открыть дверь нужно подать на замок напряжение или импульс напряжения длительностью от одной до нескольких секунд и нажать на дверь, после чего толкатель оттолкнет и приоткроет дверь.
Замок закрывается только при снятом напряжении питания, для этого нужно плотно прикрыть дверь.
Если на дверь не нажимать, то после снятия напряжения питания или окончания действия импульса, замок снова заблокируется и дверь останется запертой.
Это позволяет одним контроллером системы дистанционного управления СКУД управлять сразу группой замков, расположенных на соседних витринах.
Например, в магазине к Системе дистанционного управления Promix-RDS.01 подключено несколько замков на витринах. В контроллере установлена длительность времени разблокировки замка 1 секунда.
Продавец подходит к требуемой витрине, нажимает кнопку на радиобрелоке, после чего все замки на 1 секунду переходят в разблокированное состояние. За это время продавец должен нажать на дверь, которую нужно открыть, замок отталкивает и приоткрывает дверь.
Остальные замки через секунду переходят в прежнее заблокированное состояние и запирают витрины.
Замок может быть оснащен датчиком положения двери.
Датчик состоит из геркона (магнитоуправляемый контакт), установленного в корпусе замка, и магнита, который находится на толкателе, перемещаемом при закрытии двери.
Контакт геркона размыкается, когда дверь открыта, и замыкается, когда дверь закрыта (толкатель утоплен в замок).
Подача и снятие напряжения может осуществляться органами как дистанционного, так и местного управления.
Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Применение
Замок Promix-SM112-01 используется для ограничения доступа в торговое оборудование и мебель:
● Витрины из ЛДСП с одной или двумя распашными стеклянными дверцами;
● Витрины из алюминиевого профиля с одной или двумя распашными стеклянными дверцами;
● Шкафы и выдвижные ящики прилавков из ЛДСП.
Сборка и монтаж
Замок устанавливается на неподвижную поверхность, а ригель на дверь. Если двери две, то вторая дверь запирается запорной планкой.
Регулировка положения замка осуществляется специальными прокладками регулировочными, кронштейн ригеля прижимается к стеклу через упорные прокладки.
При необходимости толкатель может быть переставлен на другую сторону замка.
Подробное описание сборки, установки и подключения замка приведено в разделе 6. Руководства по эксплуатации.

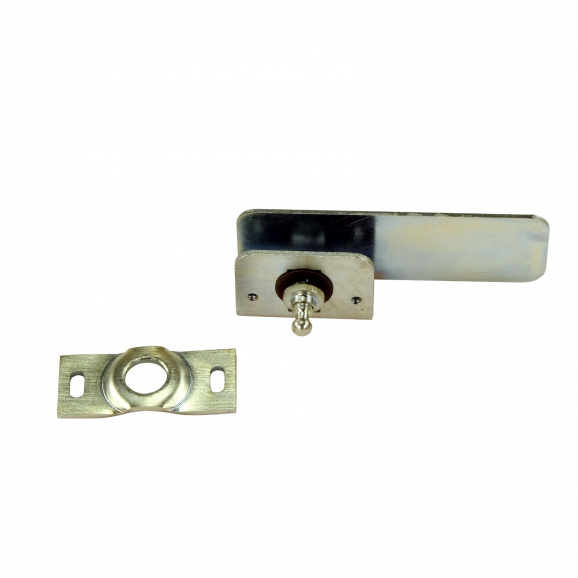

Крепление ригеля на стеклянные двери Крепление ригеля на двери из ЛДСП
Комплект поставки
|
|
Документация
Документация
Схемы и чертежи
Схемы и чертежи
Габаритные и установочные размеры замка для мебели Promix-SM112-01
Габаритные и установочные размеры ригеля
Габаритные и установочные размеры ригеля на кронштейне для крепления к стеклу
Фото и видео
Фото и видео

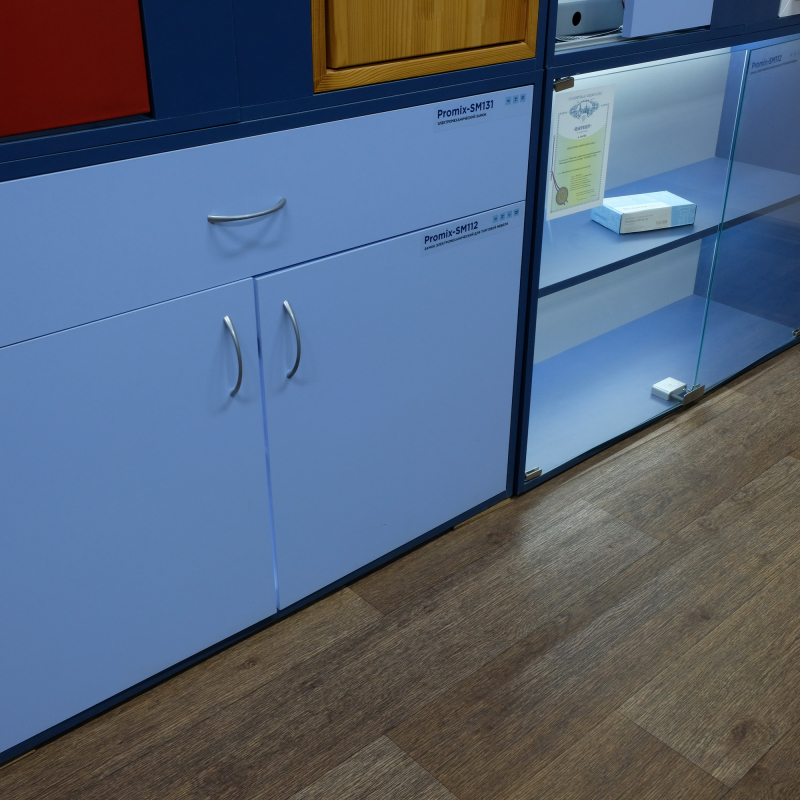

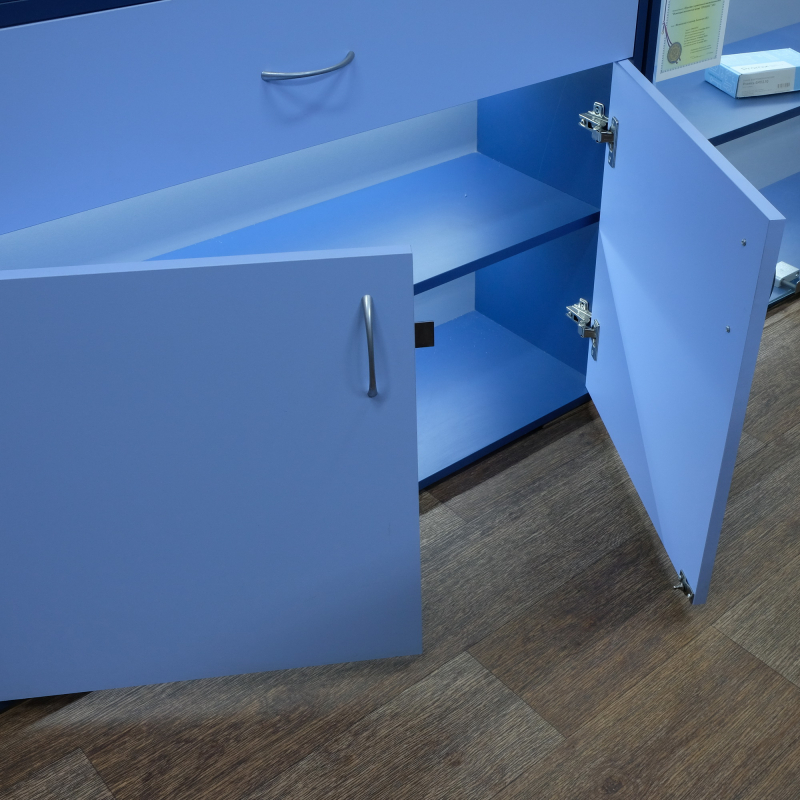

Замок Promix-SM112-01, установленный на торговой мебели

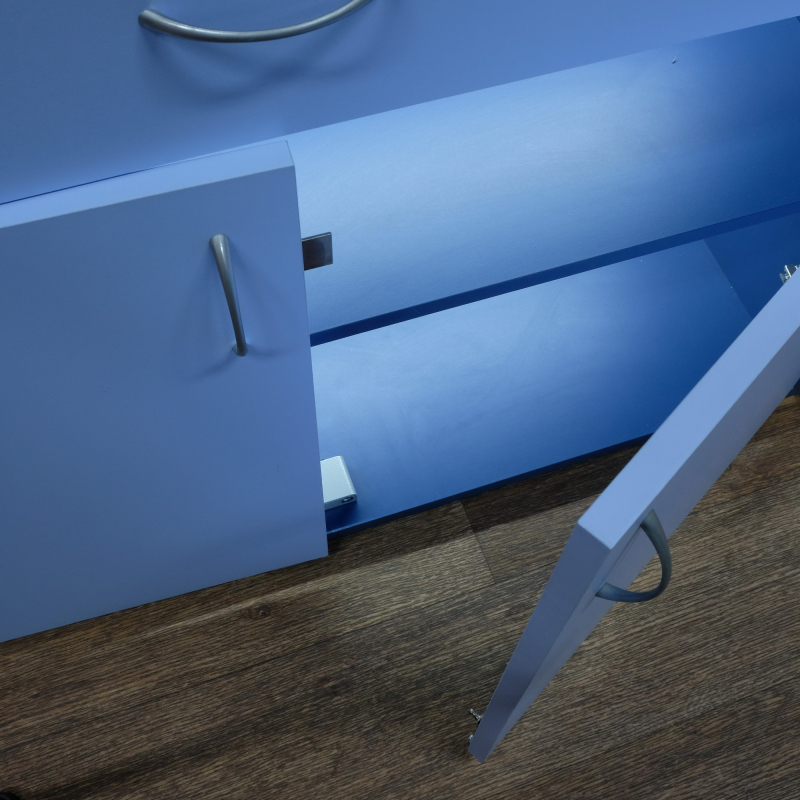

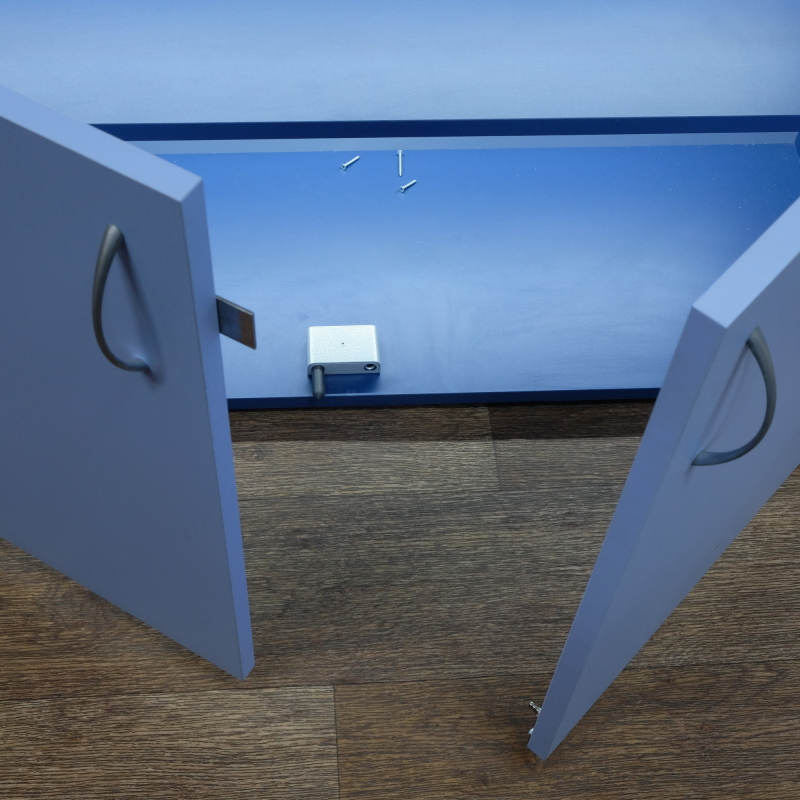

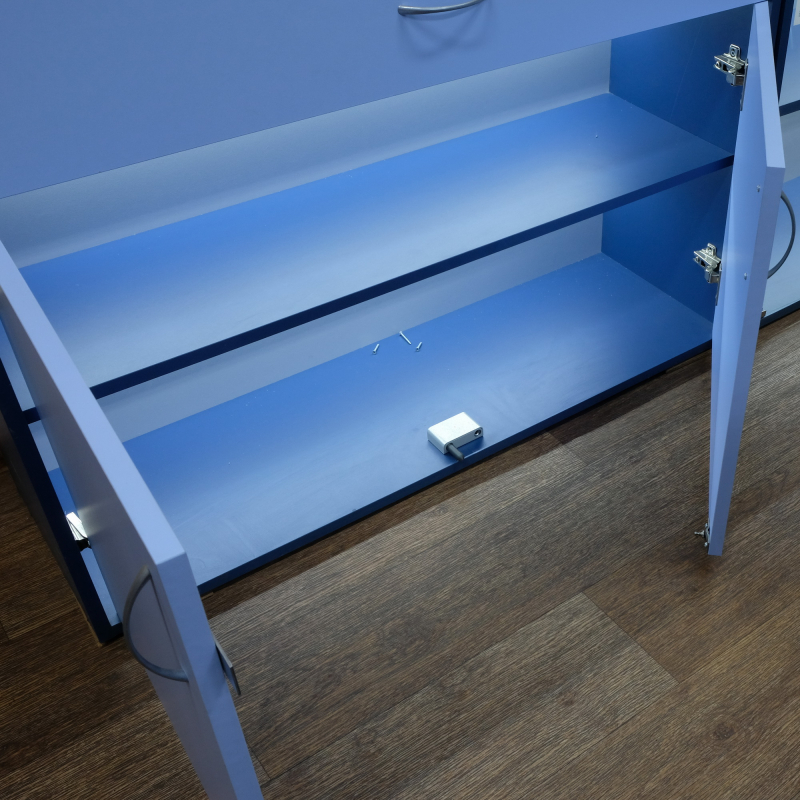

Замок Promix-SM112-01 на накопителе витрины
Замок Promix-SM112-01 на накопителе витрины
Замок Promix-SM112-01 на накопителе витрины
Замок Promix-SM112-01 на накопителе витрины

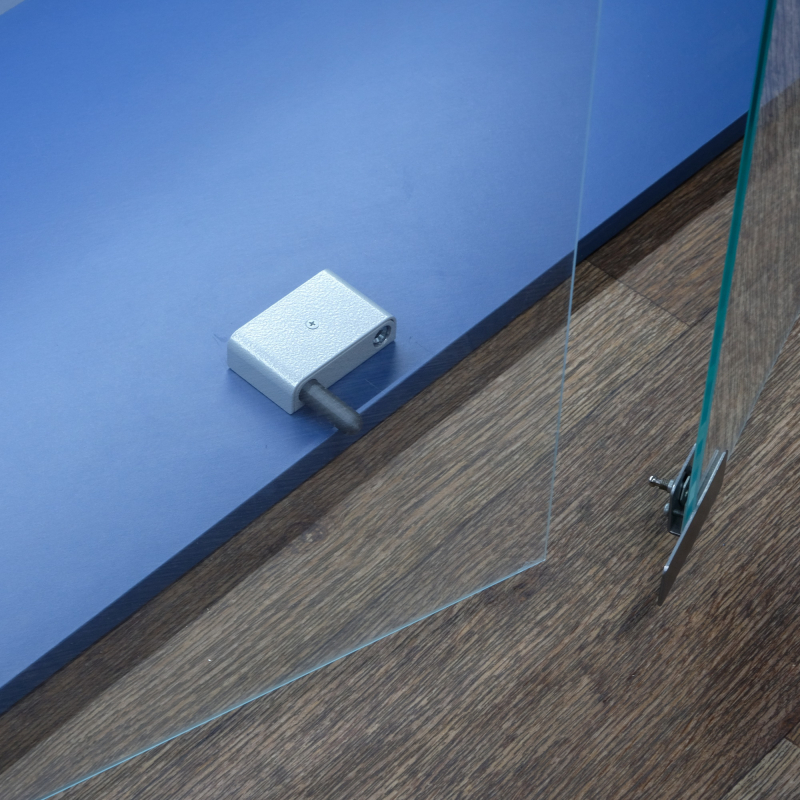

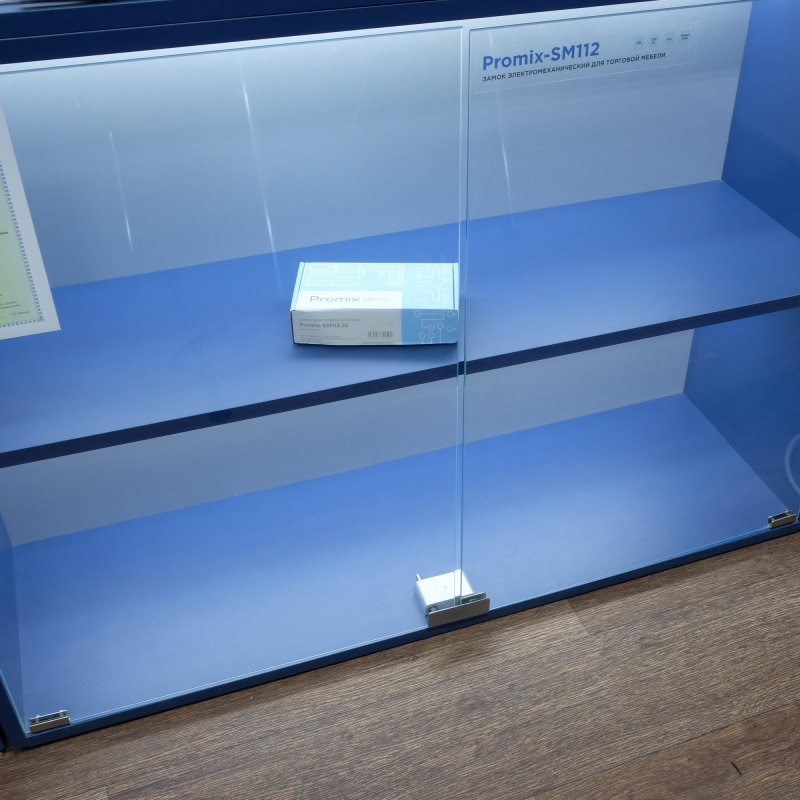

Замок Promix-SM112-01 на стеклянной витрине
Замок Promix-SM112-01 на стеклянной витрине
Замок Promix-SM112-01 на стеклянной витрине
