Promix-SM102

Универсальный миниатюрный электромеханический замок

Единственный на рынке миниатюрный электромеханический замок.

Благодаря уникальному соотношению габаритных размеров, усилия удержания и потребляемого тока, универсальному креплению замок может использоваться во многих областях.

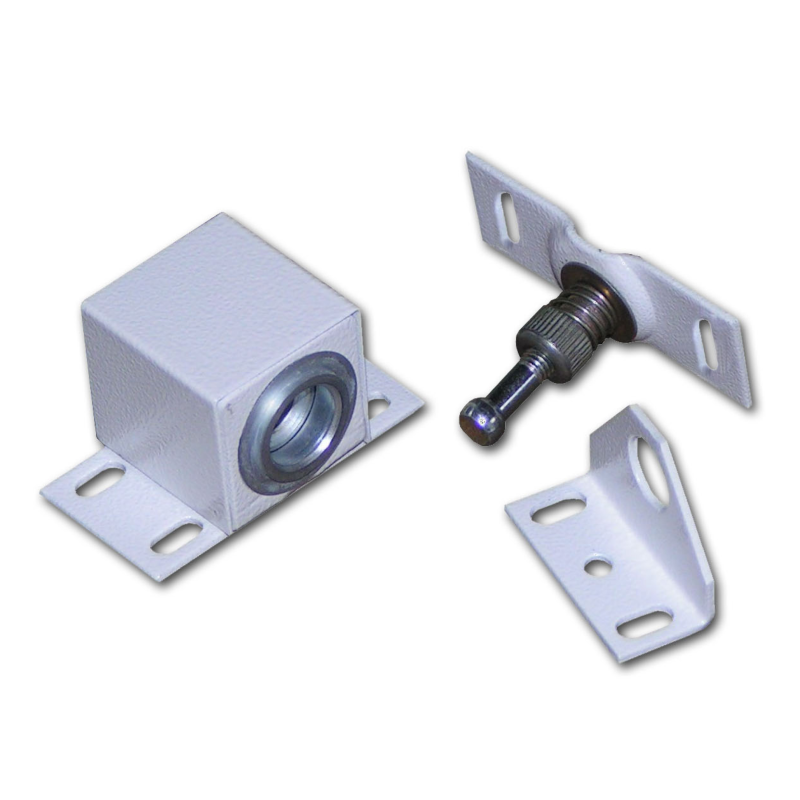

Электромеханический замок Promix-SM102 белого цвета с ригелем
Электромеханический замок Promix-SM102 белого цвета с ригелем Варианты цветов электромеханических замков Promix-SM102: белый, коричневый, черный, золото, серебро Promix-SM102 - фото - 33 Замок Promix-SM102 с ригелем и угловым кронштейном Изображение электромеханического замка Promix-SM102 с ригелем и угловым кронштейном Электромеханический замок Promix-SM102 черного цвета с ригелем и кронштейном Пример электромеханического замка Promix-SM102 серебристого цвета с ригелем и кронштейном Promix-SM102 - фото - 28 Promix-SM102 - фото - 27 Promix-SM102 - фото - 26 Promix-SM102 - фото - 25 Promix-SM102 - фото - 24 Promix-SM102 - фото - 23 Promix-SM102 - фото - 22 Promix-SM102 - фото - 21 Promix-SM102 - фото - 20 Promix-SM102 - фото - 19 Promix-SM102 - фото - 18 Promix-SM102 - фото - 17 Promix-SM102 - фото - 16 Promix-SM102 - фото - 15 Promix-SM102 - фото - 14 Promix-SM102 - фото - 13 Promix-SM102 - фото - 12 Promix-SM102 - фото - 11 Promix-SM102 - фото - 10 Promix-SM102 - фото - 9 Promix-SM102 - фото - 8 Promix-SM102 - фото - 7 Promix-SM102 - фото - 6 Promix-SM102 - фото - 5 Promix-SM102 - фото - 4 Promix-SM102 - фото - 3 Promix-SM102 - фото - 2 Promix-SM102 - фото - 1
Hit

Promix-SM102

Универсальный миниатюрный электромеханический замок
Напряжение питания: 12В или 24В
Усилие удержания не менее 150 кг
Потребляемый ток менее 100 мА
Встроенный датчик двери (открыта или закрыта дверь)
Нормально открытое (НО - открыт без напряжения питания), или нормально закрытое (НЗ – закрыт без напряжения питания) исполнение
Различные цвета корпуса
Подвижный самоустанавливающийся ригель

Единственный на рынке миниатюрный электромеханический замок.

Благодаря уникальному соотношению габаритных размеров, усилия удержания и потребляемого тока, универсальному креплению замок может использоваться во многих областях.



3 151

Рекомендованная розничная цена

Сферы применения

Сферы применения

Характеристики

Характеристики

Все детали замка сделаны из высококачественной стали с защитным гальваническим покрытием или окрашены порошковой эмалью. Гарантия на замок составляет 18 месяцев!

  • Сила удержания ригеля (без деформации корпуса): 150 кг
  • Сила удержания ригеля запорным механизмом: 300 кг
  • Потребляемый ток (при 12В/24В): 0,1/0,05 А
  • Напряжение питания: DC 12±2 В, 24±2 В
  • Исполнение: нормально открытый, нормально закрытый
  • Максимальный коммутируемый датчиком ток (пост.ток): 0,5 А
  • Максимальное коммутируемое датчиком напряжение  (пост.ток): 36 В
  • Выходной сигнал датчиков: "сухой контакт"
  • Материал корпуса и кронштейнов: сталь, окрашенная полиэфирной порошковой эмалью
  • Высокая надежность: <400 000 циклов срабатывания
  • Диапазон рабочих температур, °С: -30...+50
  • Цвет корпуса: белый, серебро, коричневый
  • Степень защиты: IP54
  • Масса изделия: 0,17 кг



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.

Описание

Описание

Устройство и принцип  действия

Замок Promix-SM102 имеет шариковый механизм фиксации.

Он производится в двух исполнениях: нормально открытый и нормально закрытый.

При подаче напряжения питания на нормально открытый замок ригель фиксируется в корпусе замка, удерживая дверь в закрытом состоянии. При снятии напряжения ригель освобождается, разрешая открытие двери.

У нормально закрытых замков все происходит наоборот.

Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

Нормально открытый замок может быть оснащен датчиком положения двери.

Датчик состоит из геркона (магнитоуправляемый контакт), расположенного на корпусе замка, и магнита, который находится на подвижной втулке, перемещаемой ригелем при закрытии двери.

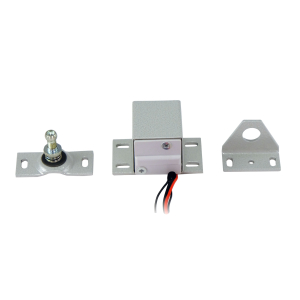

Контакт геркона размыкается, когда дверь открыта (ригель извлечен из замка), и замыкается, когда дверь закрыта (ригель вставлен в замок до упора). Геркон закреплён на тыльной стороне замка.

frame-77_novyj-razmer

Датчик используется в системах автоматизированного контроля, блокировок и сигнализации.

Область применения

Благодаря малым размерам и удобству крепления, замок Promix-SM102 используется  в различном оборудовании промышленного, торгового, офисного и бытового назначения:

  • Ячейки камер хранения, встроенные шкафы, шкафы в раздевалках, ящики для хранения документации и т.д.
  • Холодильное и торговое оборудование (шкафы, лари, витрины), в том числе с раздвижными дверьми
  • Шкафы для хранения лекарств и химических веществ
  • Банкоматы, электронные терминалы, торговые автоматы, технологическое оборудование
  • Шкафы для РЭА, электрические и распределительные щиты
  • Лифты, шлюзы
  • Передаточные шлюзовые окна для чистых помещений
  • Дверцы и выдвижные ящики столов, и многое другое

«ШЕРИФ-2 лайт» фото Объекты установки замков

Сборка и монтаж

Четыре варианта сборки замка и два варианта сборки ригеля позволяют без проблем установить его в необходимом месте, как на распашные, так и на раздвижные двери.

«ШЕРИФ-2 лайт» фото Варианты сборки замка   «ШЕРИФ-2 лайт» фото Варианты ригелев

Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагаются специальный разметочный шаблон и маркер.



Достоинства замка

● Малые размеры и универсальное крепление замка позволяют устанавливать его на боковых, горизонтальных и вертикальных стенках в любом удобном месте.

● Подвижный самоустанавливающийся ригель автоматически корректирует свою ориентацию относительно входного отверстия  замка в случае неточной установки или провисания двери в ходе эксплуатации.

«ШЕРИФ-2 лайт» фото Самоустанавливающийся ригель

● Корпус замка имеет антикоррозийное декоративное покрытие.



По отдельному заказу возможно изготовление нормально закрытых замков с возможностью аварийного открытия при исчезновении напряжения питания (устанавливается шток аварийного открытия как у замка Promix-SM101.10.3)





Структура обозначения модели замка:

Promix-SM102.XY.Z color,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

Z - наличие встроенных датчиков:

0 (отсутствие) - без датчиков,
1 - датчик двери.

color - цвет корпуса:

white - белый,
brown - коричневый,
silver - серебро,
gold - золото,
black - черный,
graphite - графит

Стоимость замков различных модификаций может различаться!

Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM102.00

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В

Promix-SM102.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В

Promix-SM102.00.1

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В, встроенный датчик положения двери

Promix-SM102.01

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В

Promix-SM102.11

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В

Promix-SM102.01.1

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В, встроенный датчик положения двери


Конструкция замка запатентована. Патент на изобретение №2382861, 125239.
По отдельному заказу возможно изготовление нормально закрытых замков с возможностью аварийного открытия (устанавливается шток аварийного открытия как у замка Promix-SM101.10.3)

Документация

Документация

Руководство по эксплуатации «Promix-SM101»
Скачать
Сертификат
Скачать
3D-модель замка Promix-SM102 (но).STEP
Скачать
3D-модель Promix-SM102 (но с датчиком двери).STEP
Скачать
3D-модель замка Promix-SM102 (нз).STEP
Скачать

Схемы и чертежи

Схемы и чертежи

Габаритные и установочные размеры замка Promix-Sm102

Ригель на плоском и угловом кронштейнах

Габаритные и установочные размеры замка "Promix-SM102.xx" с крепежной пластиной

Габаритные и установочные размеры замка "Promix-SM102.0x.1"

Угловой кронштейн крепления ригеля

Ригель на кронштейне

Фото и видео

Фото и видео

Пример установки на выдвижной ящик

Пример установки на выдвижной ящик

Пример установки на выдвижной ящик

Пример установки на шкаф-купе с раздвижными дверьми

Пример установки на шкаф-купе с раздвижными дверьми

Пример установки на шкаф-купе с раздвижными дверьми

Пример установки на шкаф с распашной дверью

Пример установки на шкаф с распашной дверью

Замок "Promix-SM102"

Пример установки замков "Promix-SM102" на выдвижные ящики ювелирного магазина

Пример установки замков "Promix-SM102" на выдвижные ящики ювелирного магазина

Пример установки замка "Promix-SM102" на выдвижной ящик

Пример установки замка "Promix-SM102" на выдвижной ящик

Пример установки замка "Promix-SM102" на выдвижной ящик

Видеообзор замков Promix-SM102
