Promix-SM101

Замок электромеханический угловой малогабаритный

АНАЛОГ ЭЛЕКТРОМАГНИТНОГО ЗАМКА

Для запирания распашных дверей, открывающихся как наружу, так и внутрь помещения. Подходит практически к любым дверям!

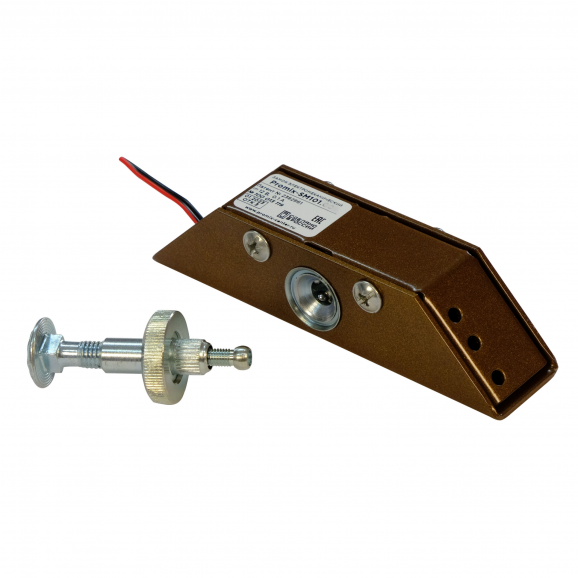

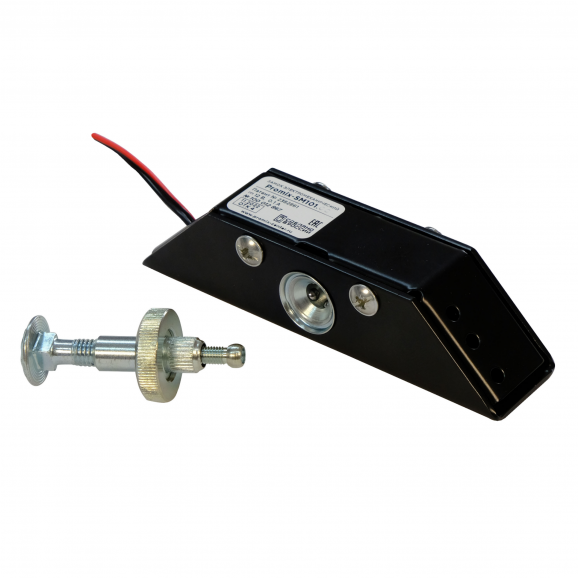

Электромеханический замок Promix-SM101 белого цвета с ригелем

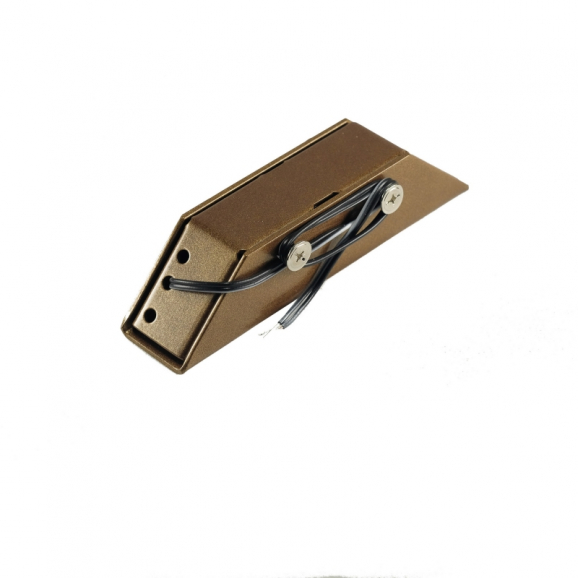

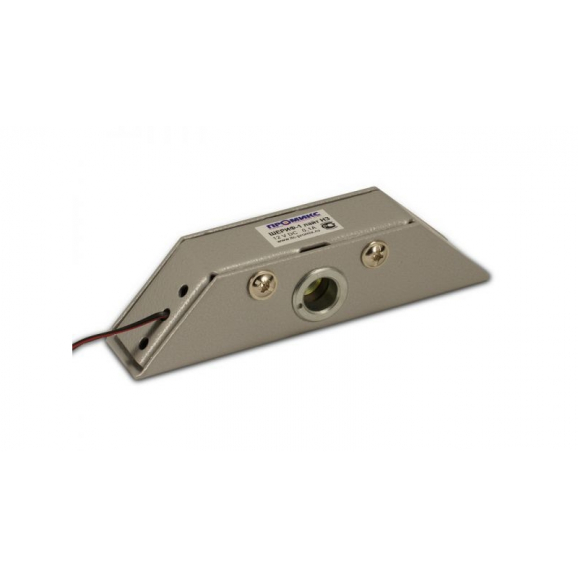

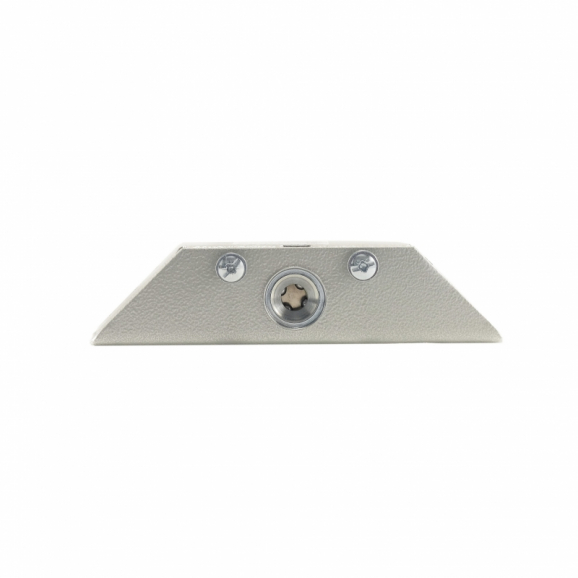

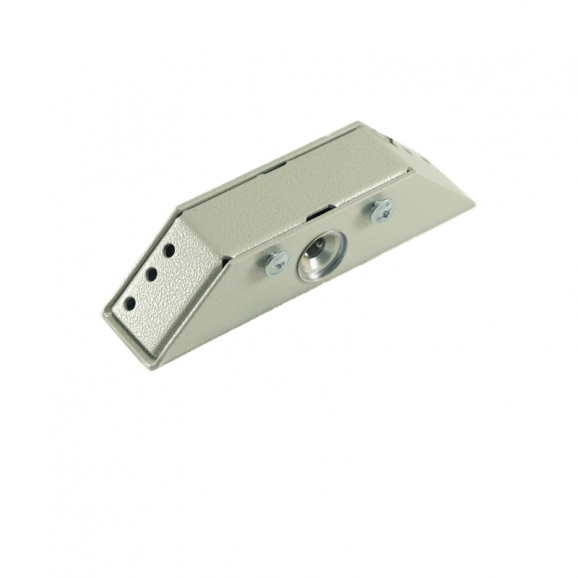

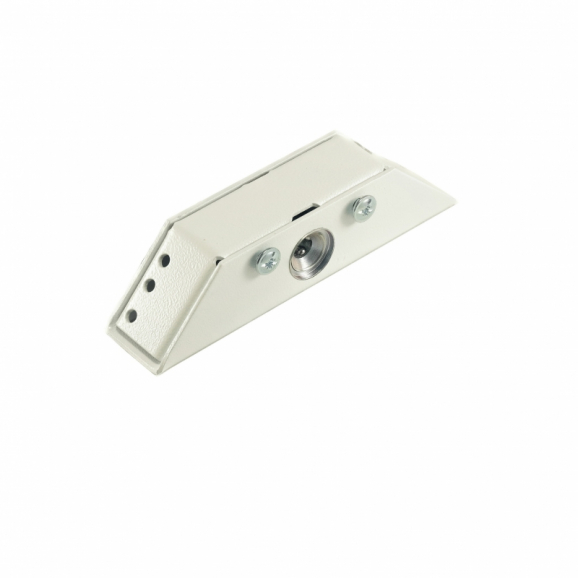

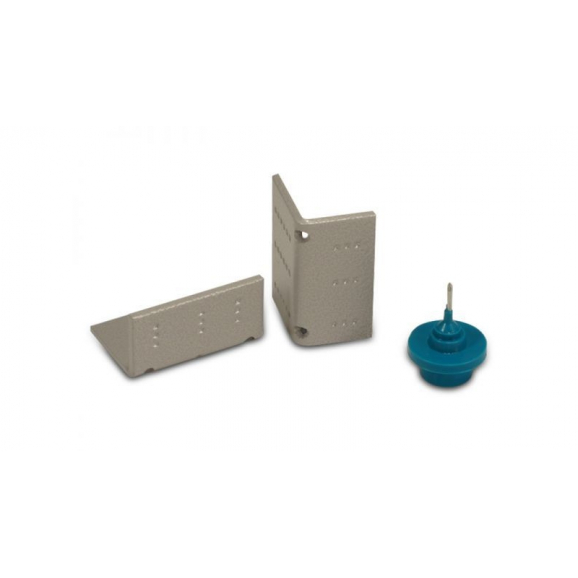

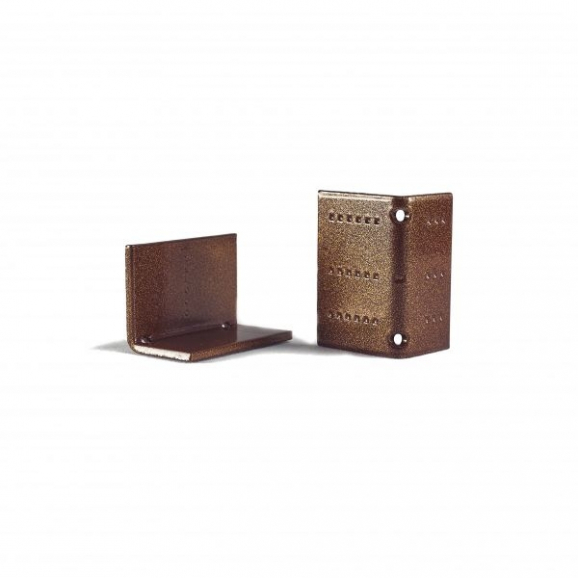

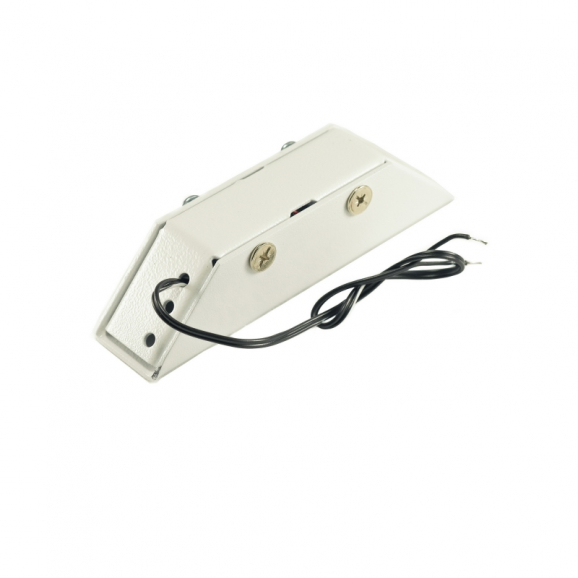

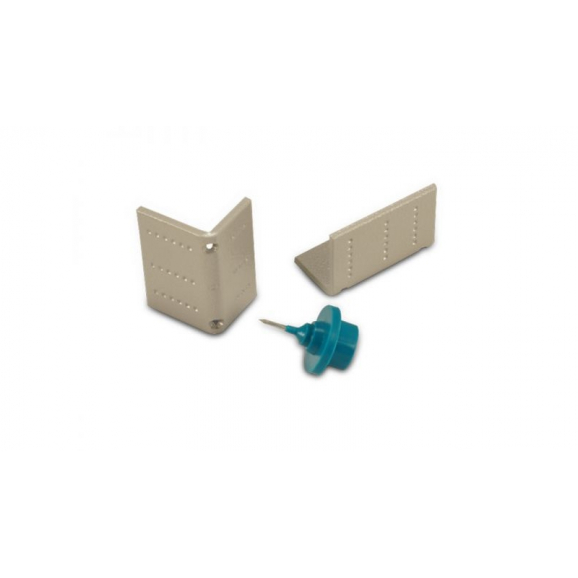

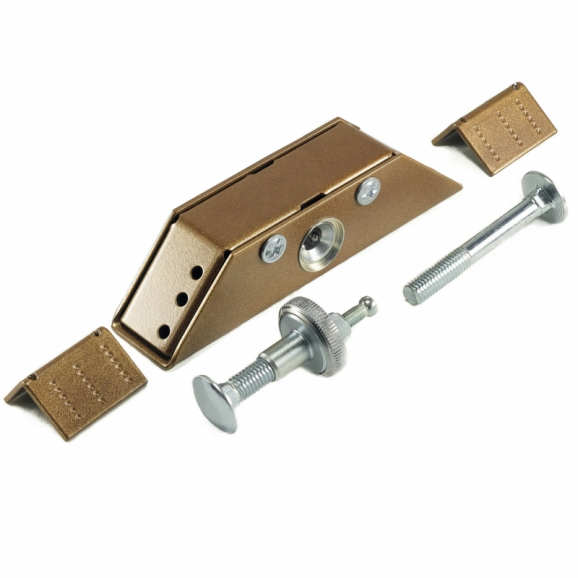

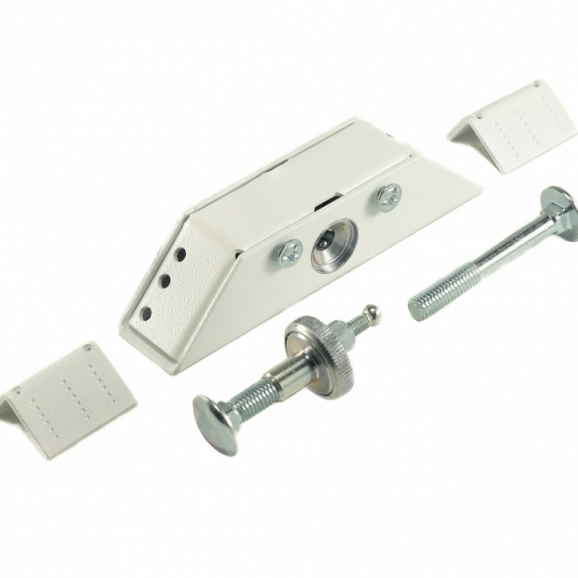

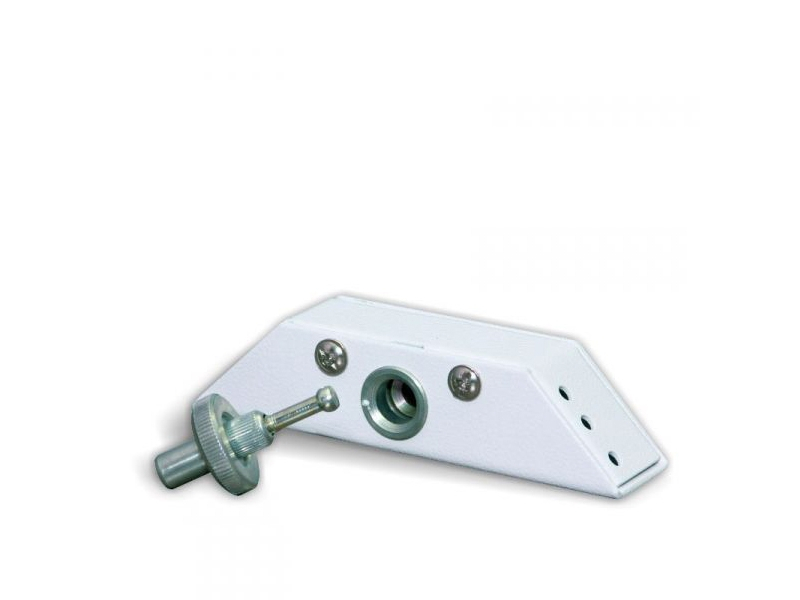

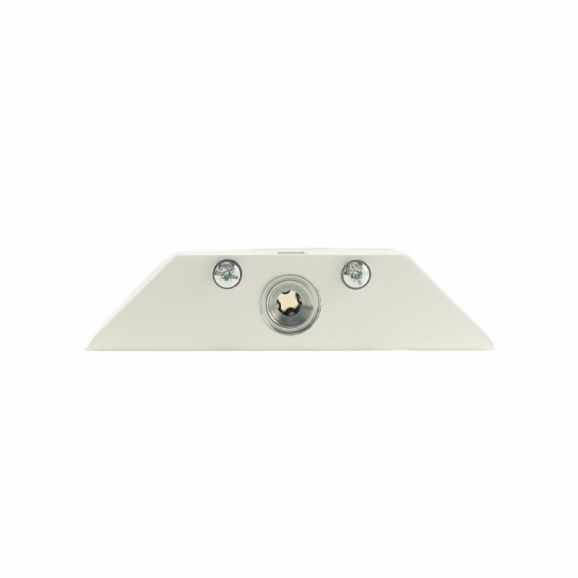

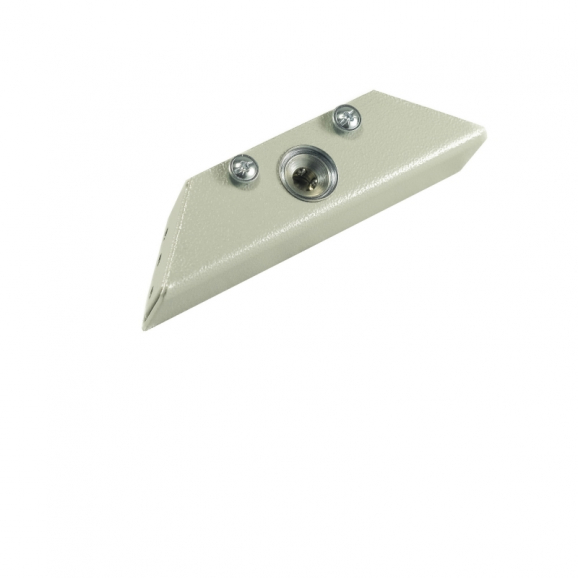

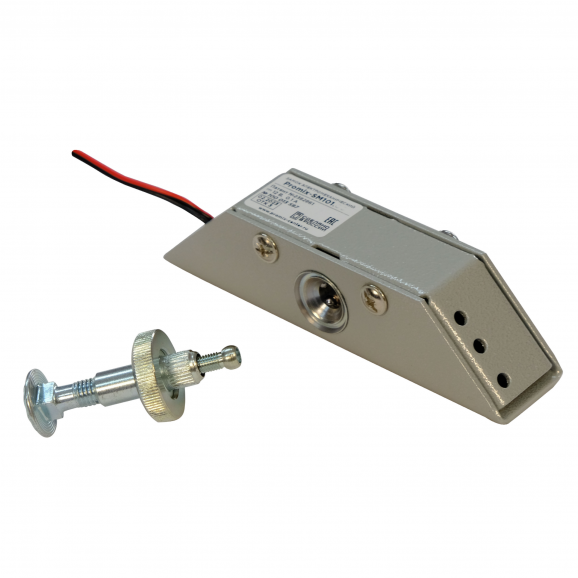

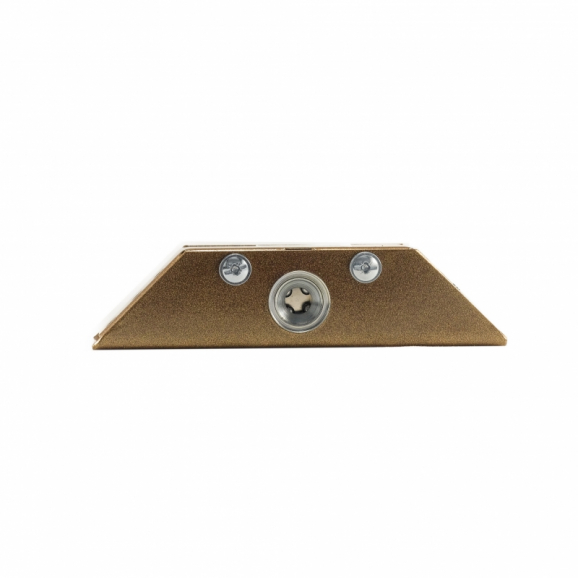

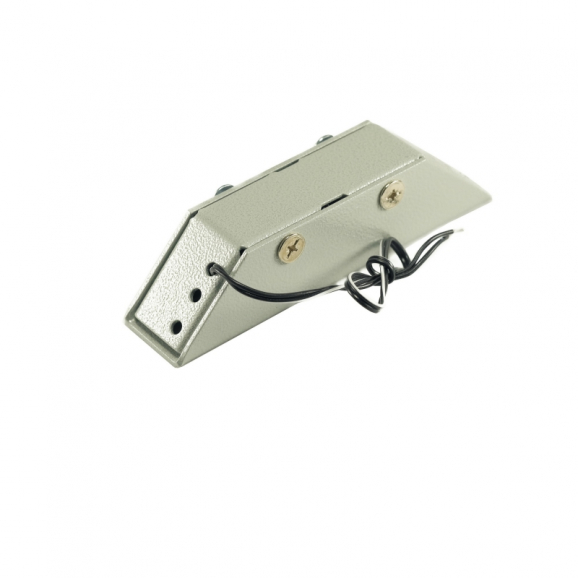

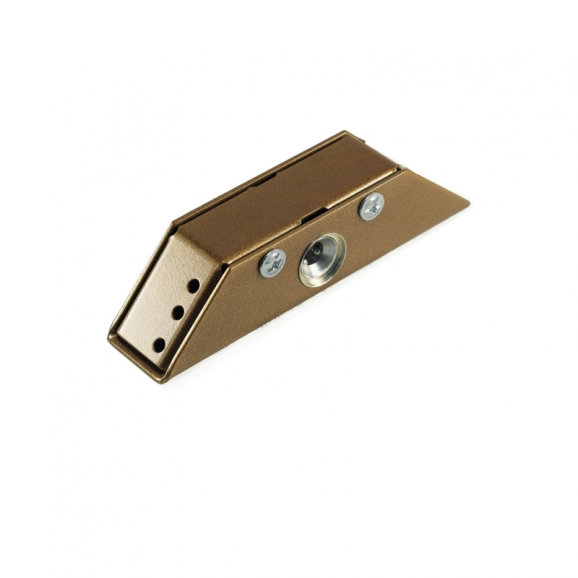

Электромеханический замок Promix-SM101 белого цвета с ригелем Цветовые решения замков: коричневый, серебряный, белый Фото коричневого электромеханического замка Promix-SM101 с ригелем Promix-SM101 - фото - 26 Promix-SM101 - фото - 25 Promix-SM101 - фото - 24 Promix-SM101 - фото - 23 Белый электромеханический замок Promix-SM101 c дополнительным крепежом Promix-SM101 - фото - 21 Promix-SM101 - фото - 20 Promix-SM101 - фото - 19 Promix-SM101 - фото - 18 Promix-SM101 - фото - 17 Promix-SM101 - фото - 16 Promix-SM101 - фото - 15 Promix-SM101 - фото - 14 Promix-SM101 - фото - 13 Promix-SM101 - фото - 12 Расположение штока аварийного выхода на угловом электромеханическом замке Promix-SM101 Promix-SM101 - фото - 10 Promix-SM101 - фото - 9 Разметочный маркер и дополнительные кронштейны крепления [Название товара] Promix-SM101 - фото - 7 Promix-SM101 - фото - 6 Promix-SM101 фото замка серебристого цвета Promix-SM101 - фото - 4 Promix-SM101 - фото - 3 Promix-SM101 - фото - 2 Promix-SM101 - фото - 1
Promix-SM101
Замок электромеханический угловой малогабаритный
Напряжение питания: 12В или 24В
Усилие удержания не менее 400 кг
Потребляемый ток менее 100 мА
Встроенный датчик двери (открыта или закрыта дверь)
Встроенный датчик замка (открыт или закрыт замок)
Нормально открытое (НО - открыт без напряжения питания), или нормально закрытое (НЗ – закрыт без напряжения питания) исполнение
Различные цвета корпуса
Подвижный самоустанавливающийся ригель

Цвет

от -30 до +50 °С
Накладной
Усиленный ригель

АНАЛОГ ЭЛЕКТРОМАГНИТНОГО ЗАМКА

Для запирания распашных дверей, открывающихся как наружу, так и внутрь помещения. Подходит практически к любым дверям!

3 402

Рекомендованная розничная цена

Сферы применения

Используется в системах

Модификации

Модификации

* Структура обозначения модели замка:



Promix-SM101.XY.Z color,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

Z - наличие встроенных датчиков:

0 (отсутствие) - без датчиков,
3 - датчики двери и замка.

color - цвет корпуса:

white - белый,
black - чёрный,
brown - коричневый,
silver - серебро,
graphite - графит.

Стоимость замков различных модификаций может различаться!



Доступные для заказа модификации и цвета замков:



SM101.00
SM101.00





12В
НО
Нормально открытый (открывается снятием напряжения)
SM101.10
SM101.10





12В
НЗ
Нормально закрытый (открывается подачей напряжения)

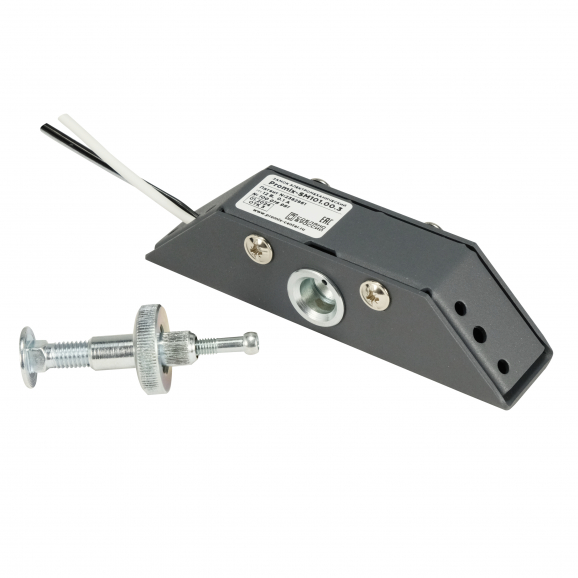

SM101.00.3
SM101.00.3





12В
НО
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Датчик состояния замка
SM101.01
SM101.01





24В
НО
Нормально открытый (открывается снятием напряжения)
SM101.11
SM101.11





24В
НЗ
Нормально закрытый (открывается подачей напряжения)
SM101.01.3
SM101.01.3





24В
НО
Нормально открытый (открывается снятием напряжения)
Датчик положения двери
Датчик состояния замка

Особенности

Особенности

01
Отлично подходит для установки практически на любые деревянные, металлические и пластиковые двери
02
Не портит вид двери, так как монтируется в угол дверной коробки. За счет этого видимые элементы регулировки и крепления отсутствуют (при ширине притвора коробки больше 25 мм).
03
Простая установка — замок быстро и точно монтируется в угол дверной коробки по прилагаемому шаблону, ригель монтируется на дверь.

Характеристики

Характеристики

  • Сила удержания (обеспечивается специальным механизмом, а не величиной магнитного поля): не менее 400 кг
  • Потребляемый ток (при 12В/24В): 0,1/0,05 А
  • Напряжение питания: DC 12±2 В, 24±2 В
  • Исполнение: нормально открытый, нормально закрытый
  • Максимальный коммутируемый датчиками ток (пост.ток): 0,5 А
  • Максимальное коммутируемое датчиками напряжение (пост.ток): 36 В
  • Выходной сигнал датчиков: "сухой контакт"
  • Материал корпуса и кронштейнов: сталь, окрашенная полиэфирной порошковой эмалью
  • Масса изделия: не более 0,45 кг
  • Высокая надежность: не менее 400 000 циклов срабатывания
  • Диапазон рабочих температур, °С: -30...+50
  • Цвет корпуса: белый, серебро, коричневый, графит, чёрный
  • Степень защиты: IP54

Пример подключения замка

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

Promix SM101 картинка схема подключение замка к контроллеру

Пример подключения замка к контроллеру



Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.



Фотогалерея испытаний

Описание

Описание

Замок Promix-SM101 относится к накладным замкам с шариковом механизмом запирания.

Замок устанавливается на деревянные, металлические и пластиковые двери с любой стороны защищаемого помещения.

Корпус замка закрепляется в углу дверной коробки, ригель монтируется на дверь.

При ширине притвора двери менее 25 мм для крепления замка используются специальные угловые кронштейны, входящие в комплект поставки.

Для быстрой и точной разметки крепежных отверстий к каждому изделию прилагается специальный разметочный шаблон.

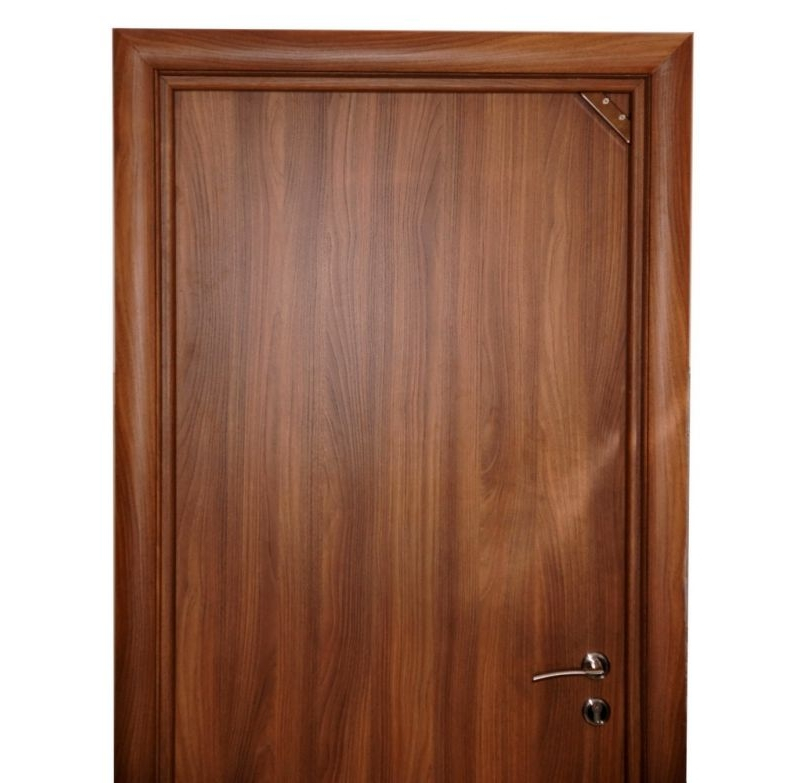

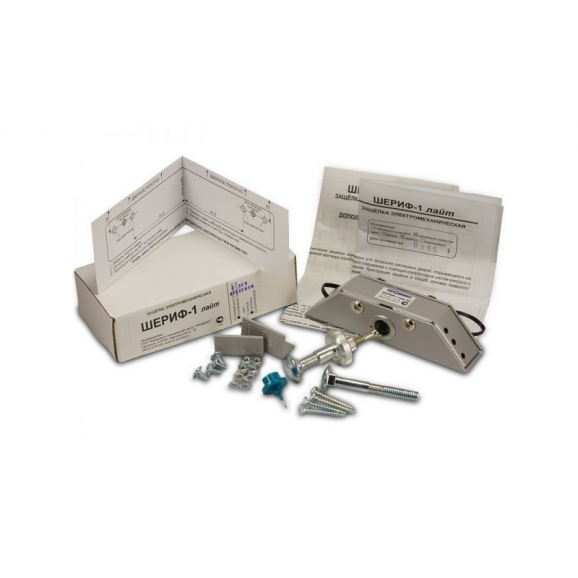

«ШЕРИФ-1 лайт» фото установлен на угол дверной коробки«ШЕРИФ-1 лайт» фото не портит вид двери

«ШЕРИФ-1 лайт» фото ригель на дверь

Автоматическая центровка ригеля

Угловое крепление замка дополнительно укрепляет коробку, повышая ее жесткость.

Конструкция ригеля позволяет автоматически корректировать его ориентацию относительно входного отверстия в случае неточной установки или провисания двери в ходе эксплуатации.

Корпус замка с декоративным покрытием закрывает элементы крепления и регулировки, не ухудшает дверного дизайна.



Электромеханический замок Promix-SM101 является накладным, блокирует угол двери и монтируется в верхний край дверной коробки. По типу и месту установки он служит аналогом электромагнитного замка.

Производится двух исполнениях: нормально открытый и нормально закрытый.

При подаче напряжения питания на нормально открытый замок ригель фиксируется в корпусе замка, удерживая дверь в закрытом состоянии. При снятии напряжения ригель освобождается, разрешая открытие двери.

У нормально закрытых замков все происходит наоборот.

«ШЕРИФ-1 лайт» фото варианты цветов

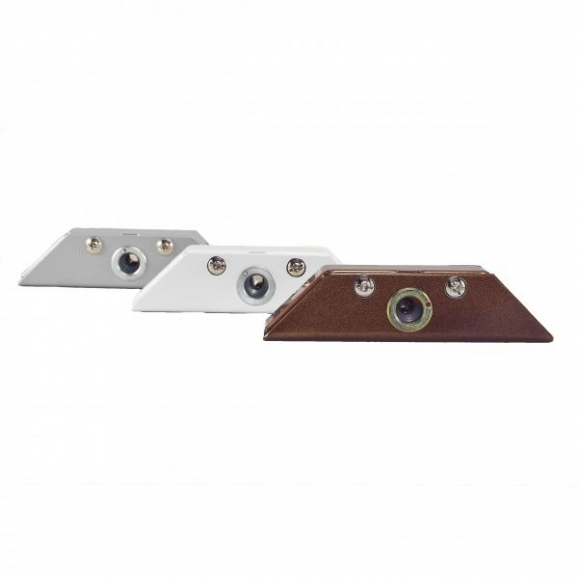

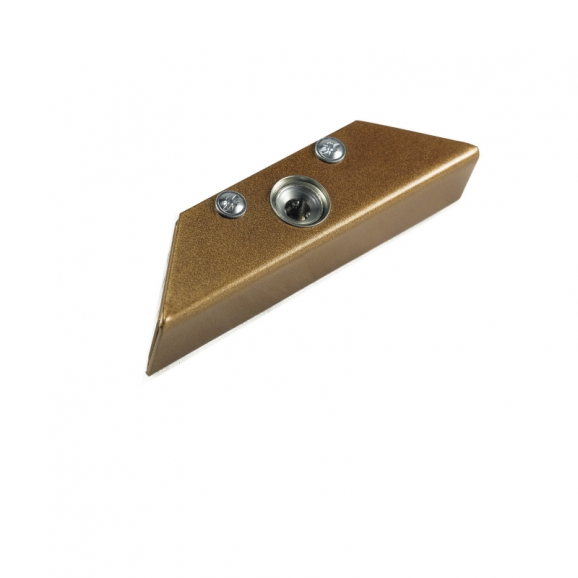

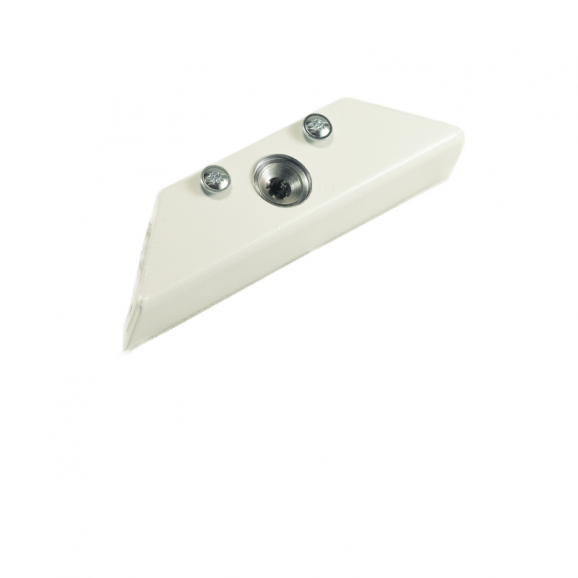

Варианты цветов: коричневый, серебряный, белый, чёрный, графит

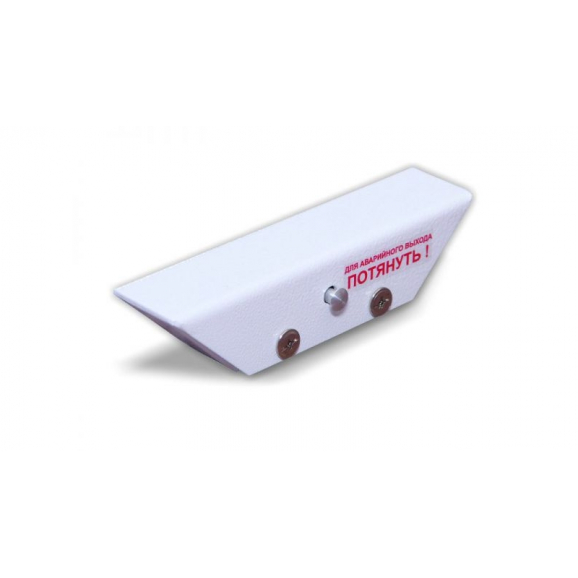

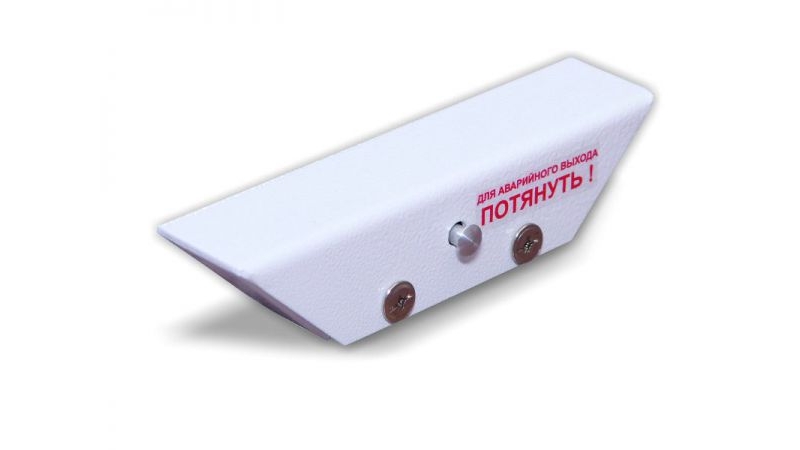

Нормально закрытый замок имеет шток аварийного выхода, потянув за который можно изнутри открыть дверь при исчезновении напряжения питания.

Шток находится напротив входного отверстия ригеля в замок.

Нормально открытый замок может быть оснащен специальными датчиками: положения двери и состояния замка.

Датчик положения двери состоит из геркона (магнитоуправляемый контакт), расположенного на корпусе замка, и магнита, который находится на подвижной втулке, перемещаемой ригелем при закрытии двери. Контакт геркона размыкается, когда дверь открыта (ригель извлечен из замка), и замыкается, когда дверь закрыта (ригель вставлен в замок до упора).

Датчик состояния замка состоит из геркона, прикрепленного к катушке электромагнита замка. Его контакт размыкается, когда замок обесточен, и замыкается, когда по катушке течёт ток.

Таким образом, цепь, образованная, последовательным соединением контактов герконов, будет замкнута, когда ригель вставлен в замок (дверь закрыта) а электромагнит потребляет ток (замок закрыт).

Датчики используются в системах автоматизированного контроля, блокировок  и сигнализации.

Конструкция замка запатентована. Патент на изобретение №2382861, 125239.

Документация

Документация

Руководство по эксплуатации «Promix-SM101»
Скачать
Operating manual «Promix-SM101» EN
Скачать
Шаблон для установки
Скачать
Сертификат
Скачать
3D-модель замка Promix-SM101.00  .STEP
Скачать
3D-модель замка Promix-SM101.10  .STEP
Скачать

Схемы и чертежи

Схемы и чертежи

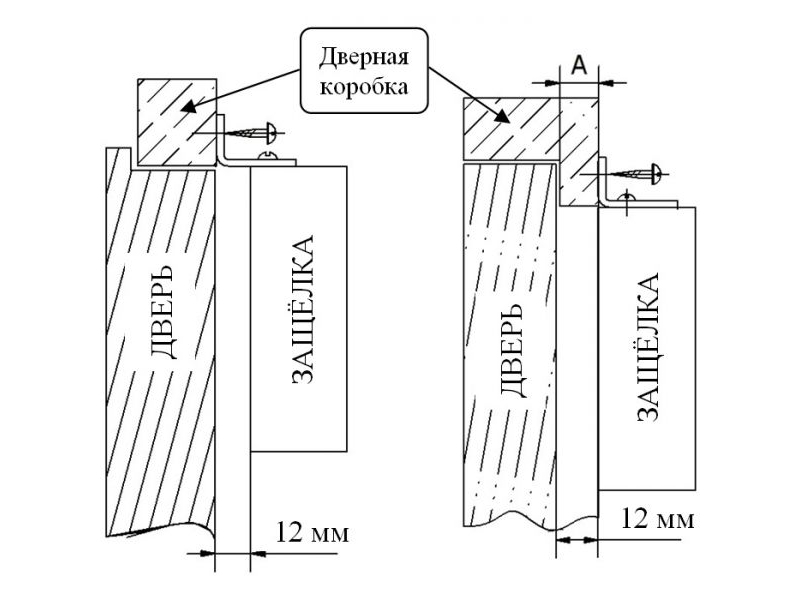

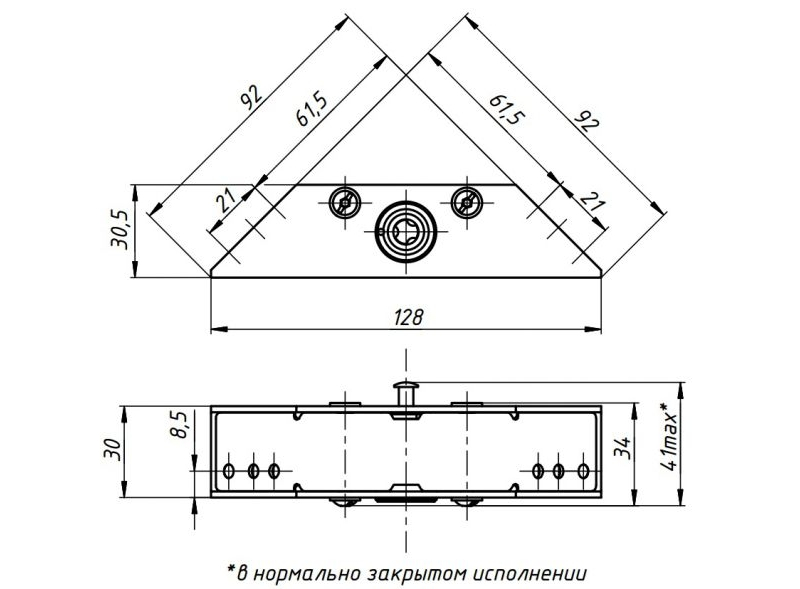

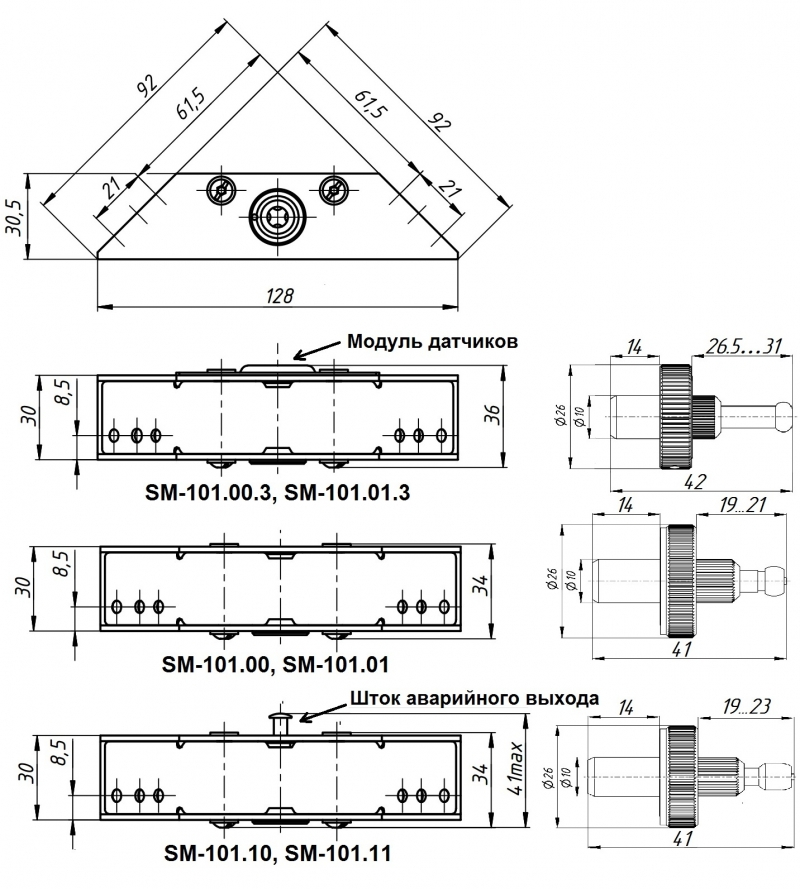

Габаритные и установочные размеры замка Promix-SM101

Promix-SM101 Габаритные и установочные размеры

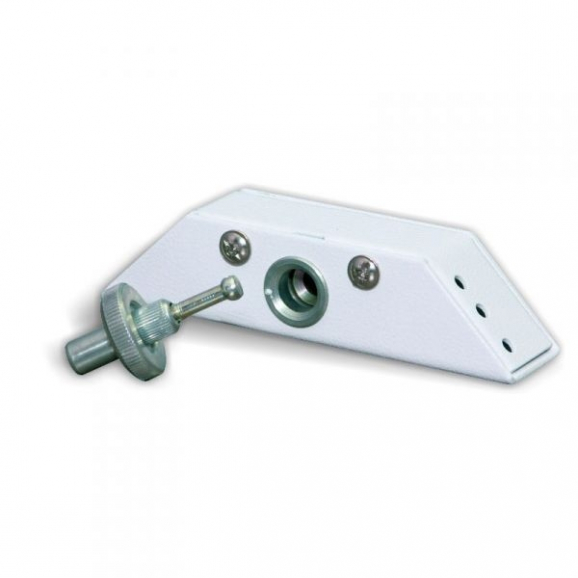

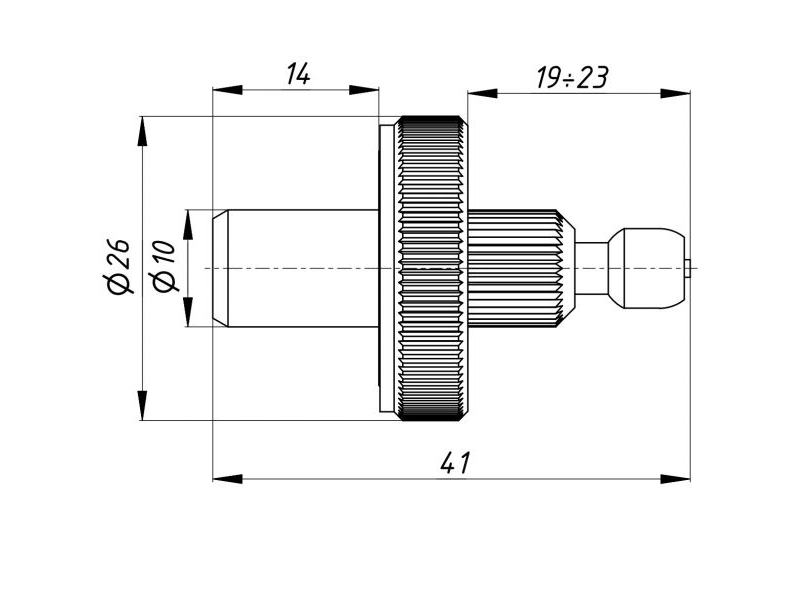

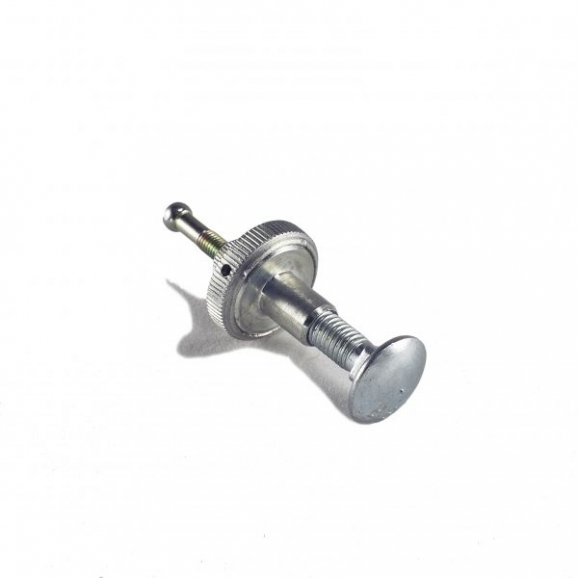

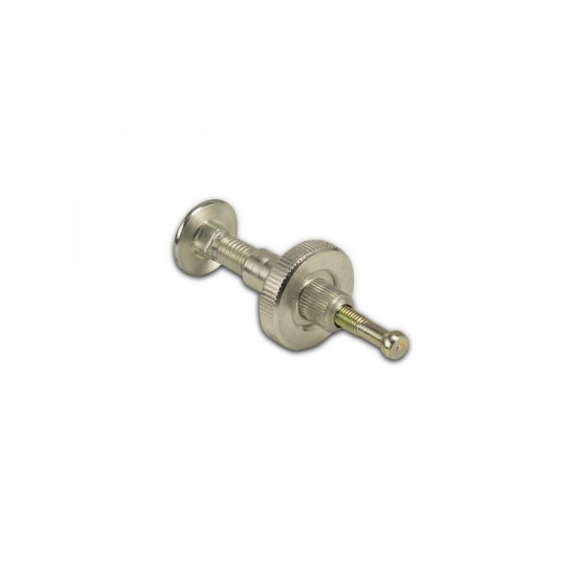

Promix-SM101 Ригель нормально закрытого замка

Promix-SM101 Ригель нормально открытого замка

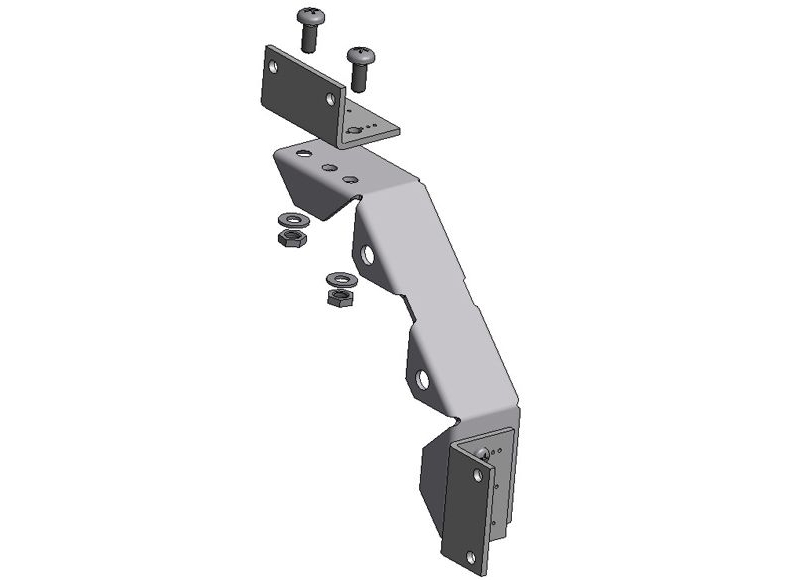

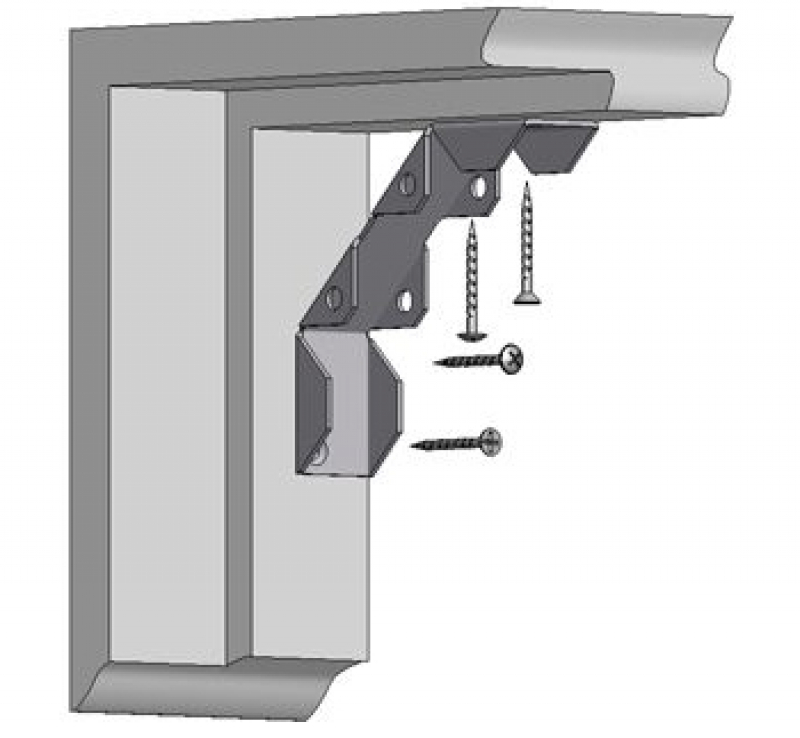

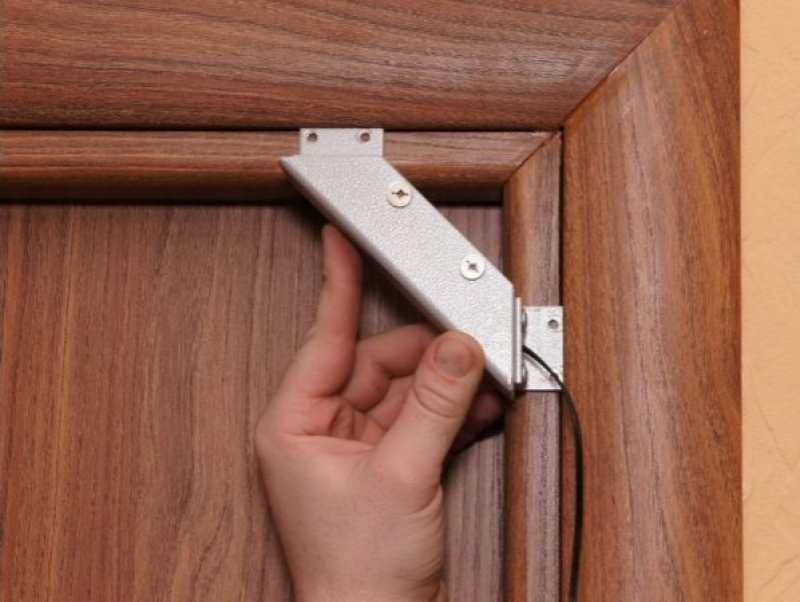

Установка кронштейна в угол дверной коробки

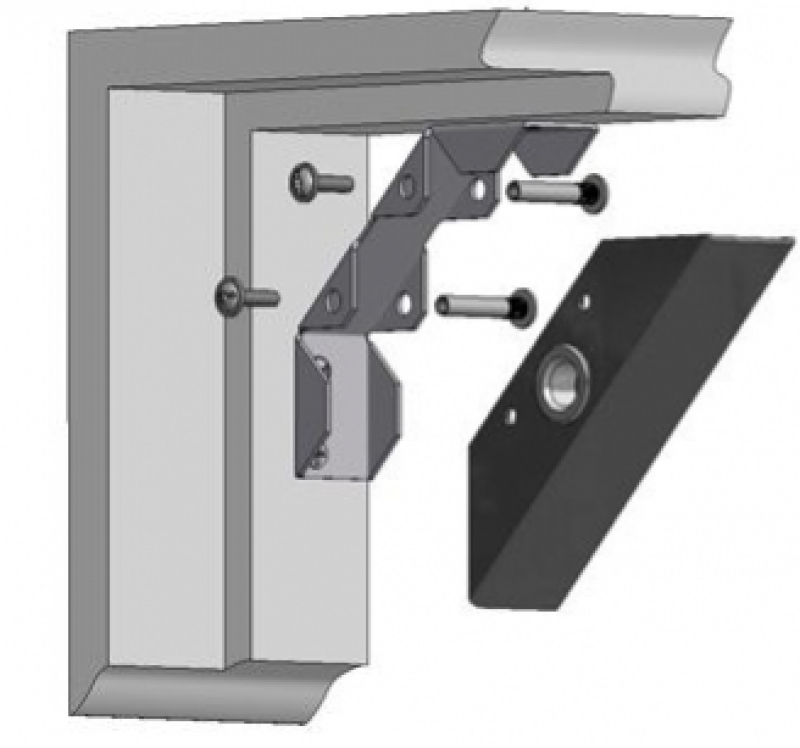

Установка замка на кронштейн

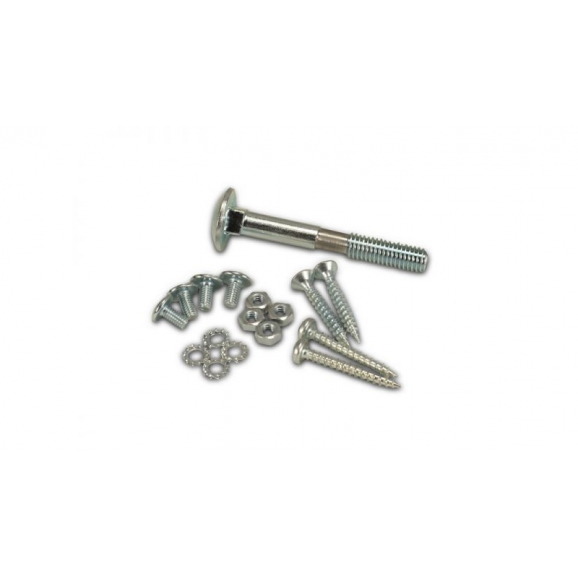

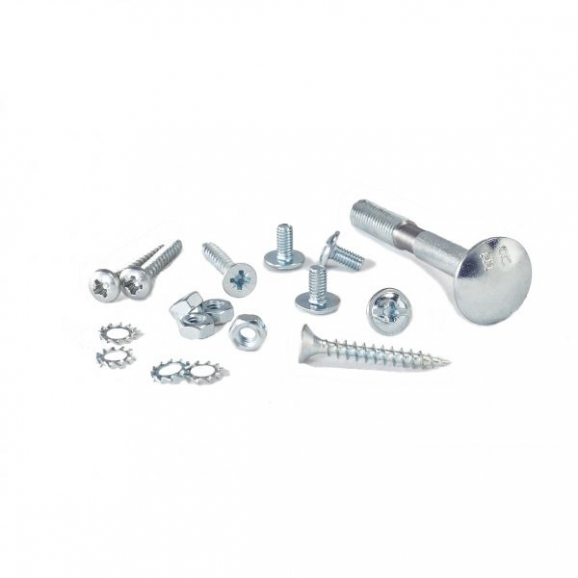

Крепление замка с использованием дополнительного комплекта крепежа

Promix-SM101 Установка ригеля на дверь

Применение дополнительного комплекта крепежа для различных дверей

Фото и видео

Фото и видео

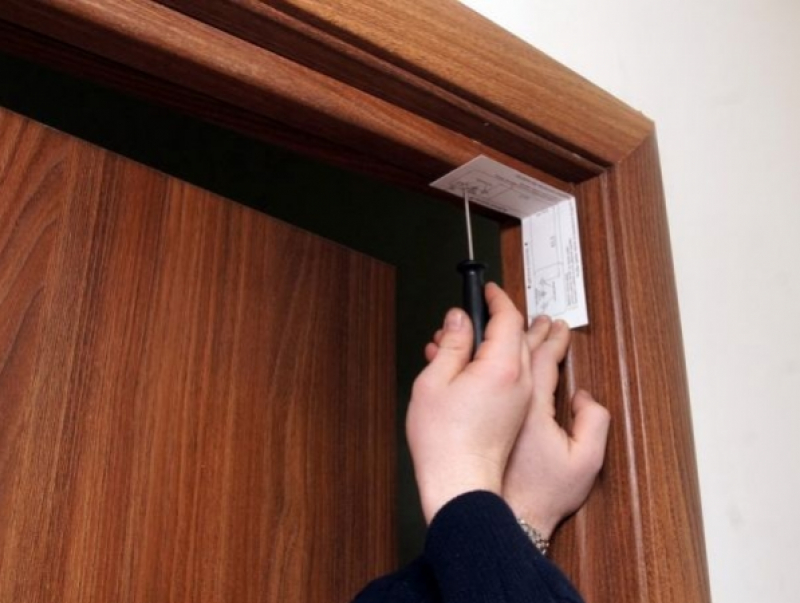

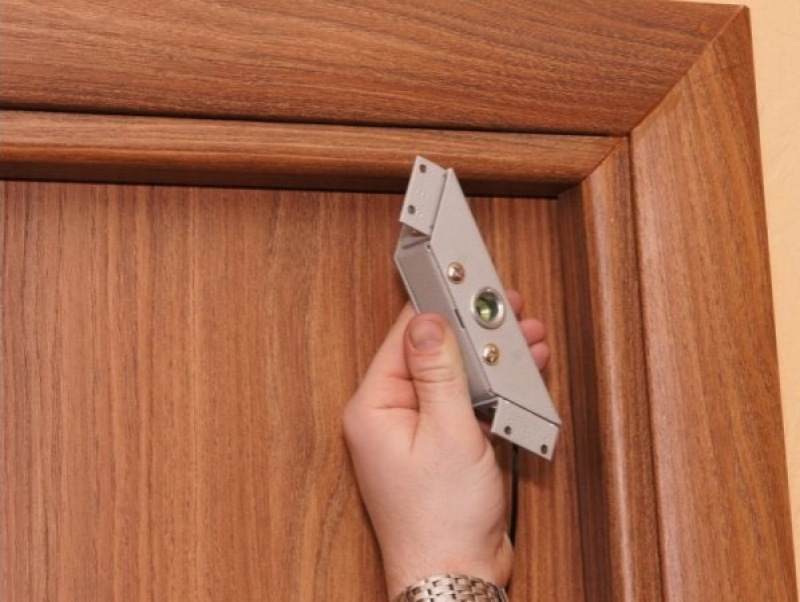

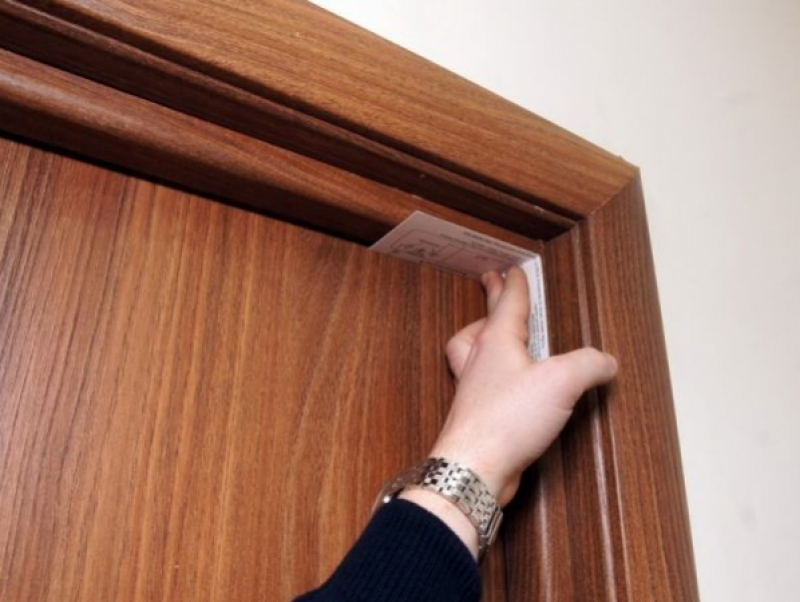

Установка замка: 1. Приложить шаблон в угол дверной коробки

2. Разметить центры отверстий по шаблону

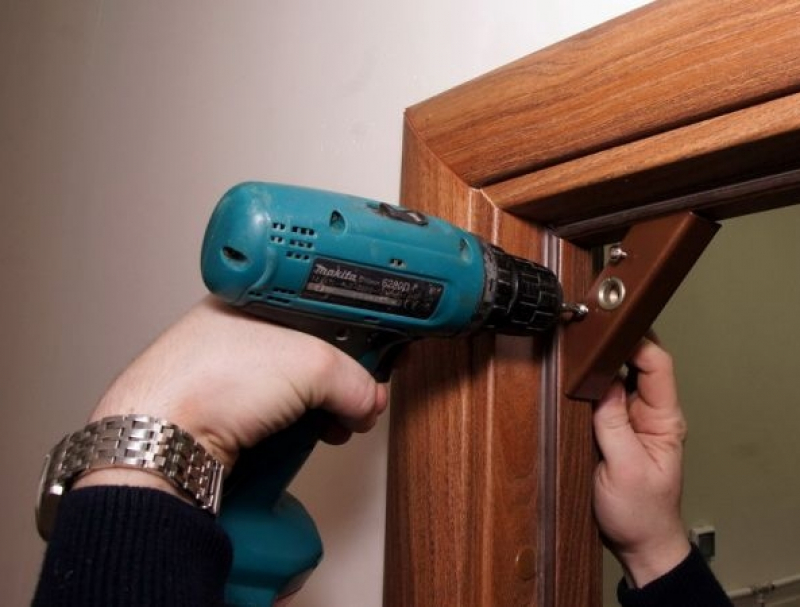

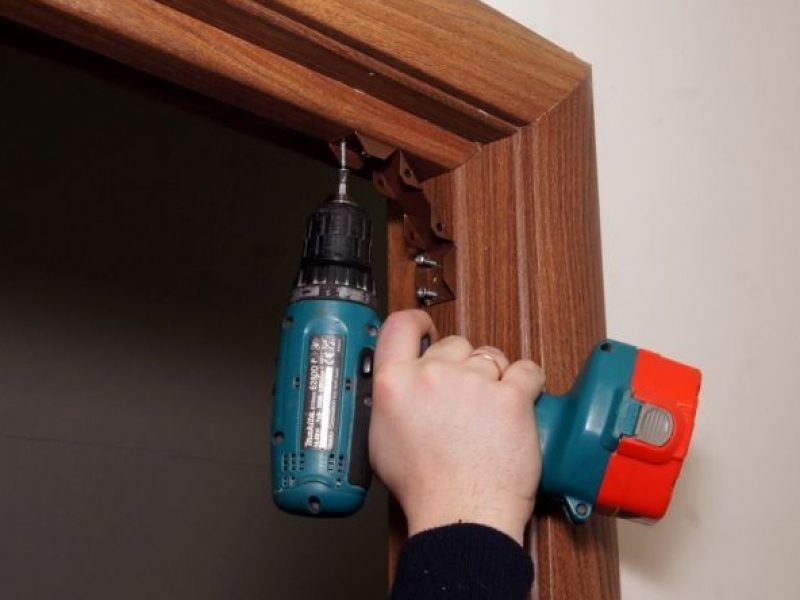

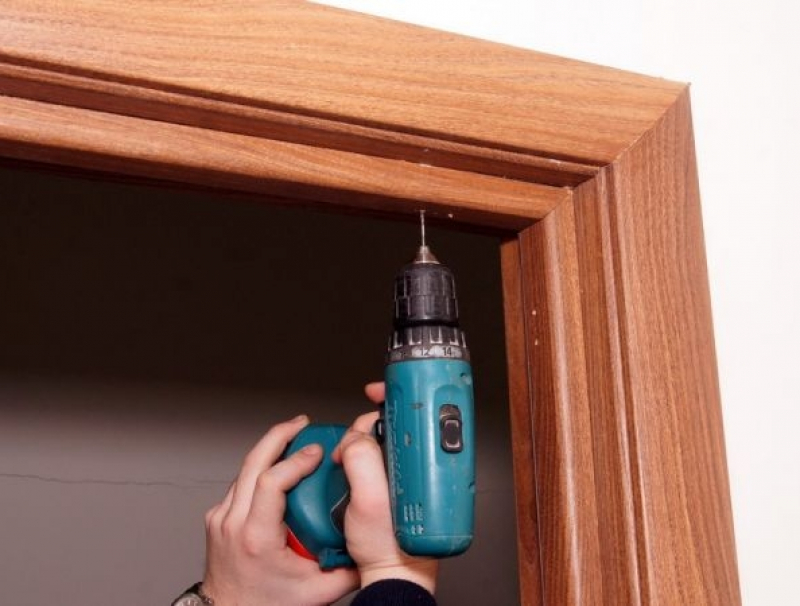

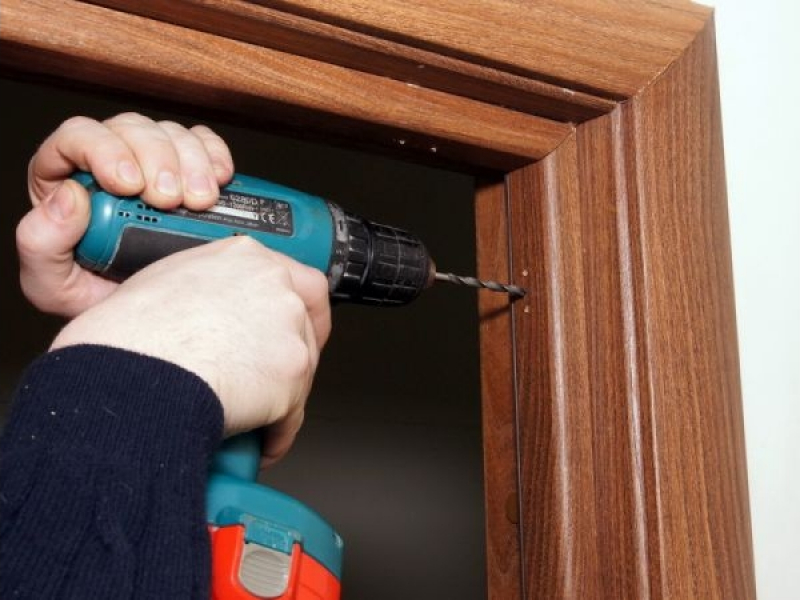

3. Просверлить отверстия для крепления кронштейна

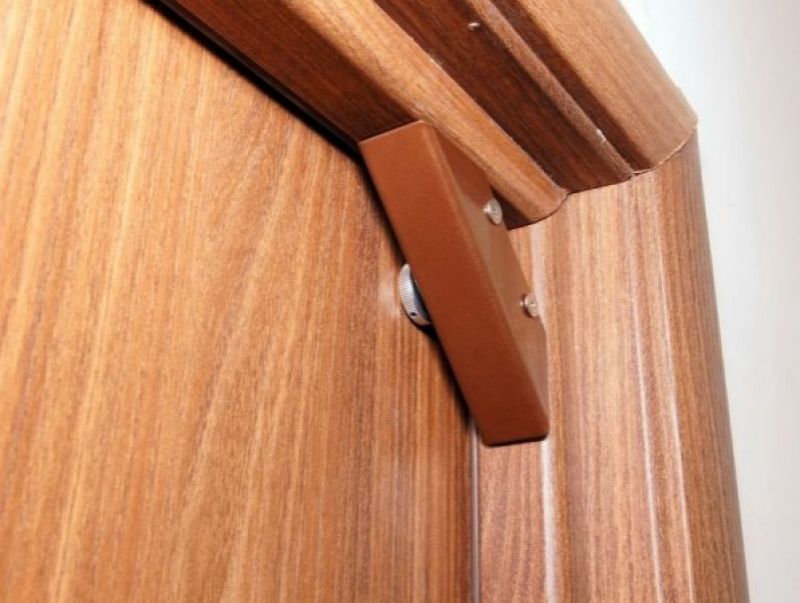

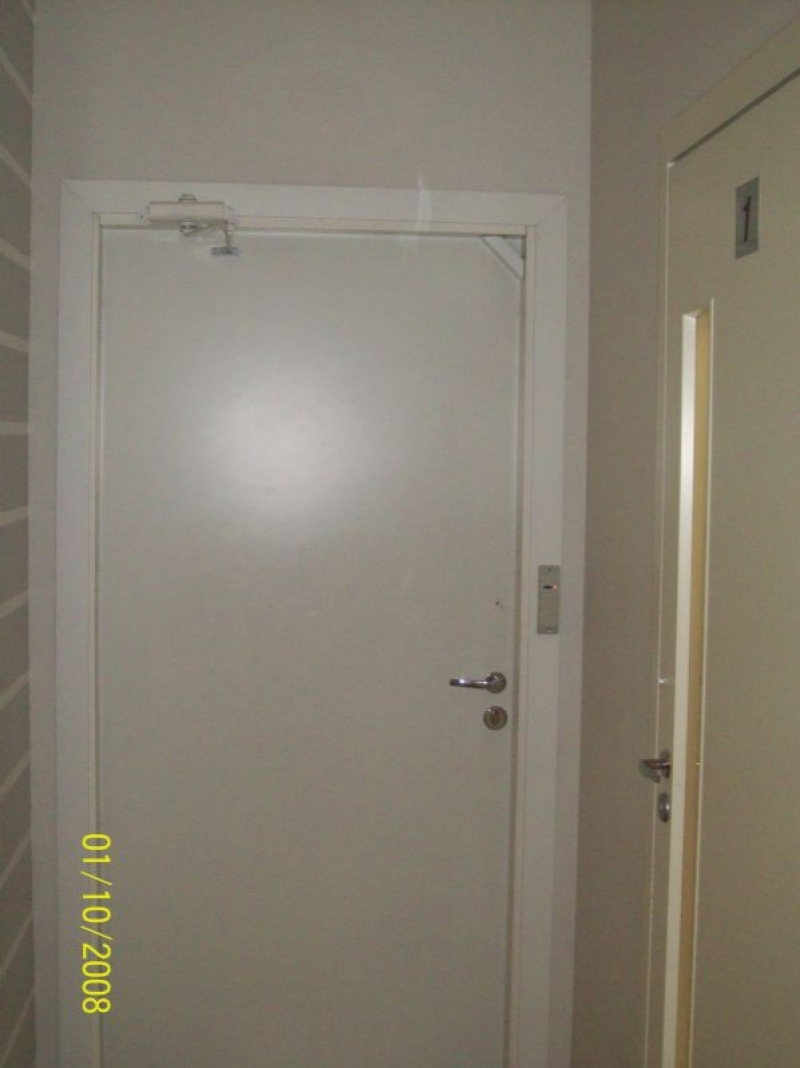

Пример установленного замка Promix-SM101

5. Закрепить кронштейн

6. Установить замок на кронштейн

7. Закрепить замок стяжками

8. Вставить в замок разметочный маркер

9. Закрыть дверь и надавить на маркер

10. По полученной отметке просверлить отверстие для ригеля

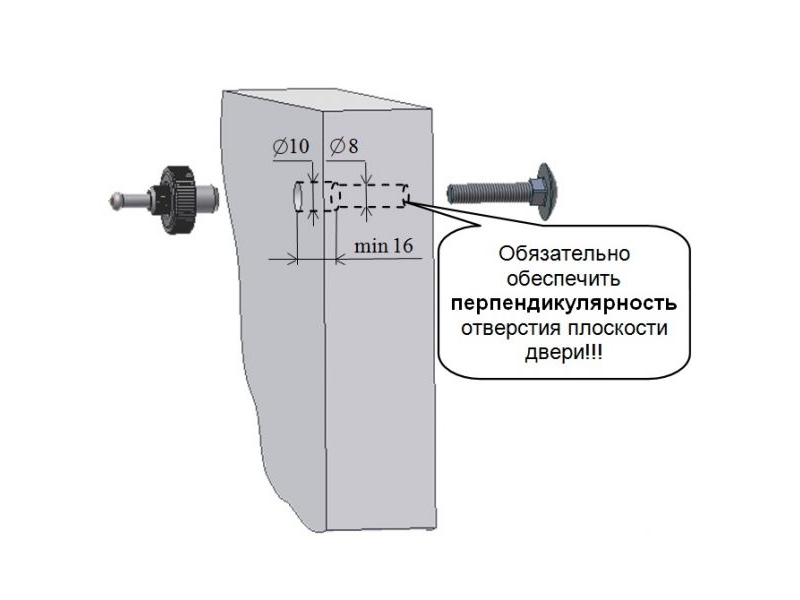

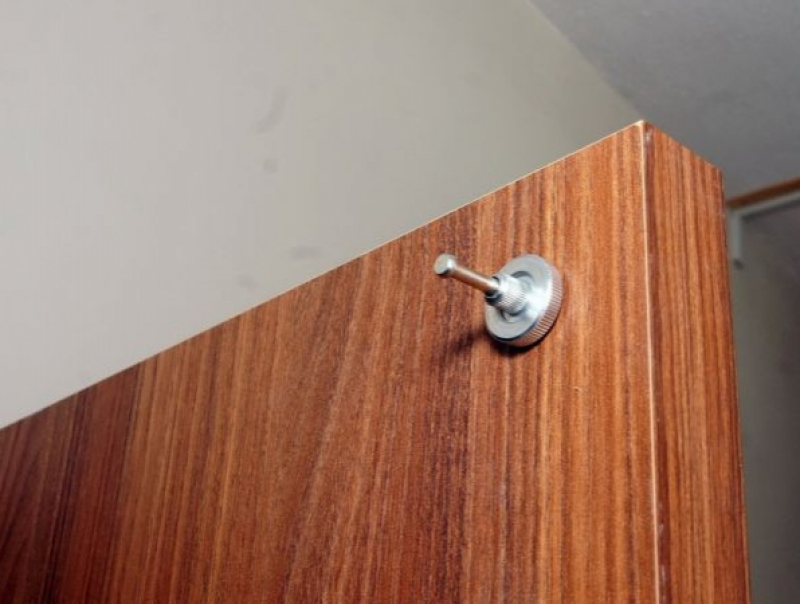

11. Вставить ригель и болт в отверстие

12. Закрутить ригель

13. Замок установлен!

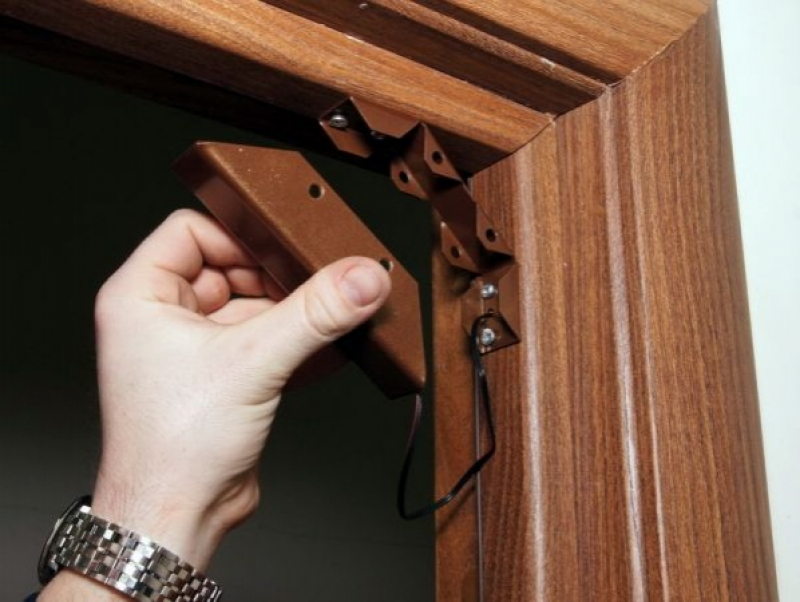

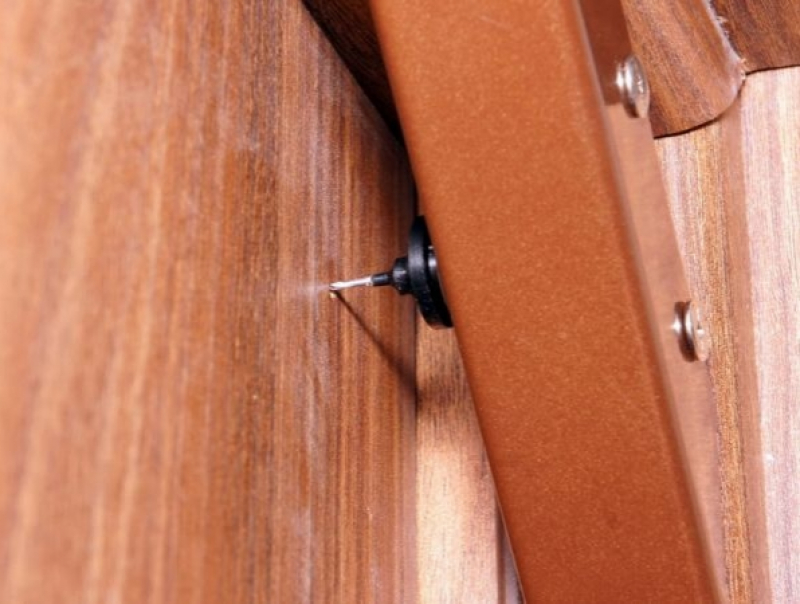

Применение угловых кронштейнов

Крепление с использование угловых кронштейнов

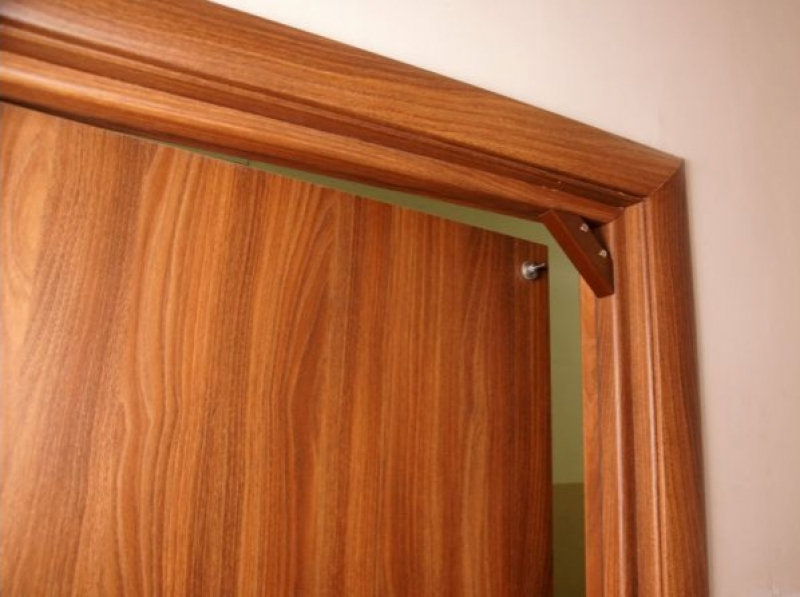

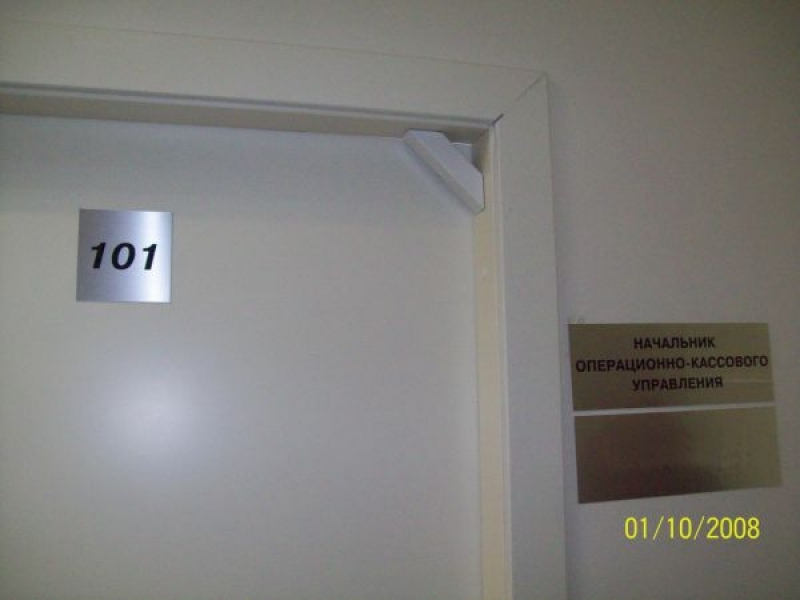

Пример установленного замка Promix-SM101

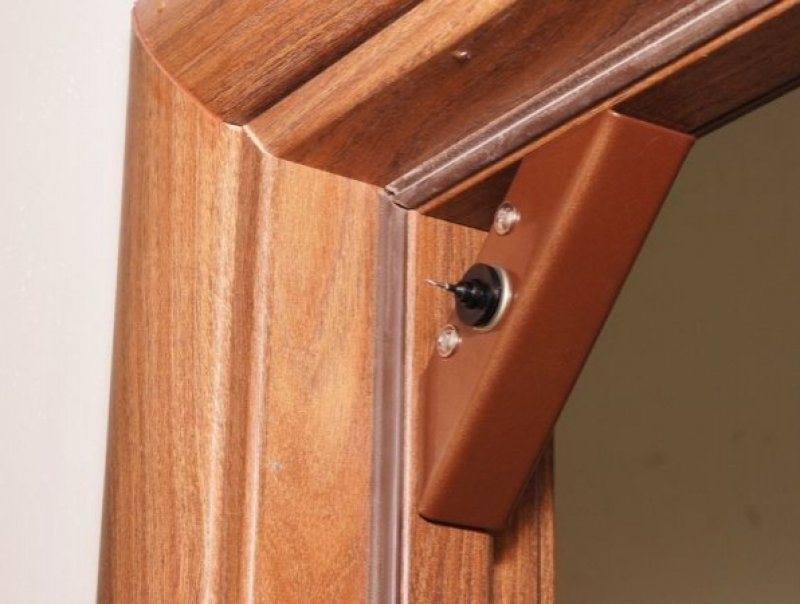

Пример установленного замка Promix-SM101

Пример установленного замка Promix-SM101

Пример установленного замка Promix-SM101

Видеообзор замков Promix-SM101
