«ШЕРИФ-11»

Замок электромеханический для автоматических раздвижных дверей

Предназначен для установки на автоматические раздвижные двери. Блокирует сразу две двери.

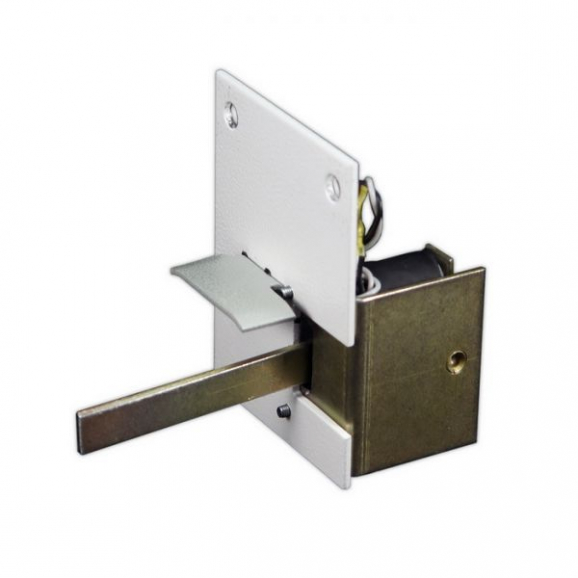

«ШЕРИФ-11» - фото - 1
«ШЕРИФ-11» - фото - 1
«ШЕРИФ-11»
Замок электромеханический для автоматических раздвижных дверей

Предназначен для установки на автоматические раздвижные двери. Блокирует сразу две двери.



Сферы применения

Характеристики

Характеристики

Параметр

Режим работы замка

Триггерный

Нормально закрытый

Нормально открытый

Напряжение постоянного тока, В

Потребляемы ток (при U=24В), мА, не более

по отдельному заказу:

Напряжение постоянного тока, В

Потребляемы ток (при U=12В), мА, не более



Время подачи напряжения, сек



Время паузы, сек, не менее

Ход запирающего элемента, мм

Усилие удержания, кг

Установка пружины

20-26

420





10-14

800





0,2-0,25*



2,5*

10

150

В состоянии поставки

20-26

420





10-14

800





не более 5*



10*

10

150

В состоянии поставки

20-26

420





10-14

800





Постоянно на время закрытия

Не нормируется

10

150

Переставить







* При увеличении времени необходимо пропорционально увеличить время паузы во избежание перегрева замка

Описание

Описание

Электромеханический замок предназначен для установки на автоматические раздвижные двери. Замок устанавливается по центру, в том месте, где соединяются двери. На каждую дверь устанавливается ригель (см.фото).

В комплект поставки входит: замок электромеханический, ригель (2 шт), контроллер управления замком.

Замок может использоваться в трех режимах работы: триггерный, нормально закрытый и квази нормально открытый. В состав замка входит специализированный контроллер управления, который нормирует импульсы управления замком и реализует квази нормально открытый режим работы.

1. Триггерный. В этом варианте замок запирает двери при подаче импульса напряжения постоянного тока прямой полярности, и отпирает двери при подаче импульса напряжения обратной полярности. Замок находится в состоянии "открыто" или "закрыто" сколько угодно длительное время и не потребляет электроэнергию.

2. Нормально закрытый. В том варианте замок находится в состоянии "закрыто" без напряжения питания, и в состоянии "открыто" - пока подано напряжение питания.

3. Квази нормально открытый. Замок находится в состоянии "закрыто" пока подано напряжение питания (встроенный контроллер подает на замок серию импульсов, переводящих его в состояние "закрыто"). При снятии напряжения питания замок переводится в состояние "открыто" (встроенный контроллер подает на замок импульс обратной полярности, переводящий замок в состояние "открыто").



Схемы и чертежи

Фото и видео

Фото и видео

Замок для автоматических раздвижных дверей

Ригели

Ригели

Ригели

Крепление ригеля к кронштейну левой двери

Крепление ригеля к кронштейну правой двери

Оба ригеля закреплены на дверях

Замок открыт

Замок закрыт

Демонстрация принципа работы замка:

Автоматическая работа замка и двери (замком управляет контроллер управления автоматической дверью):
