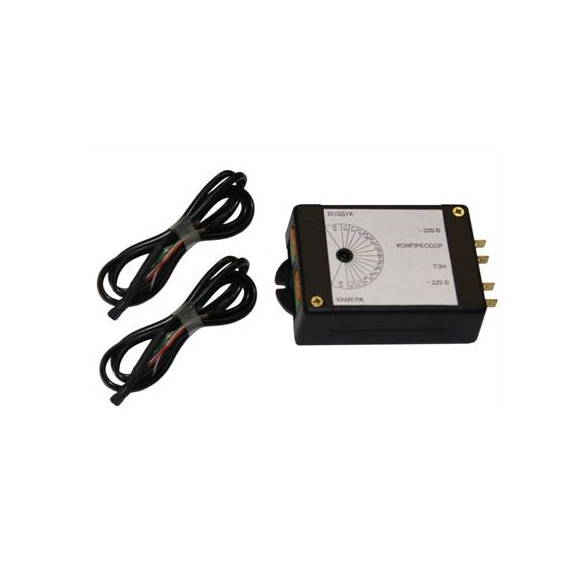

Promix-CT.TRS.01

Описание

Предназначен для автоматизированного поддержания температуры воздуха в охлаждаемом объеме холодильных шкафов, эксплуатируемых на улице при температуре окружающей среды от -30 до +50 С. Термостат используется в холодильных шкафах, имеющих системы охлаждения и нагрева.

Имеет два режима регулирования температуры в камере холодильного шкафа:

1. При температуре окружающей среды ниже +3,5 °С осуществляет поддержание температуры в шкафу системой нагрева, а при температуре выше +3,5 °С – системой охлаждения. При температуре в камере от +3,5 °С до +8,0 °С и температуре окружающей среды выше +3,5 °С включается режим оттайки за счет циклического отключения компрессора.
2. При температуре окружающей среды ниже +3,5 °С осуществляет поддержание температуры в шкафу системой нагрева на фиксированном уровне +3,5 °С, а при температуре, задаваемой регулятором в пределах от +3,5 °С до +11,5 °С – системой охлаждения. При температуре в камере от +3,5 °С до +8,0 °С и окружающей среды выше +3,5 °С включается режим оттайки за счет циклического отключения компрессора. В данном случае при температуре окружающей среды от +3,5 °С до температуры, заданной регулятором, не включается ни система нагрева, ни охлаждения, а температура в камере поддерживается за счет окружающей среды, что экономит электроэнергию в ночное время и осенне-весенние периоды.

Для устранения конденсата на стеклянных дверях холодильного шкафа термостат имеет таймер оттайки, отключающий компрессор на некоторое время после продолжительного периода работы.

Тех.характеристики

Термостат обеспечивает коммутирование:

• цепи компрессора напряжением 220В переменного тока, при токе не более 16А,
• цепи ТЭНа напряжением 220В переменного тока, при токе не более 16А.

Термостат обеспечивает следующие показатели поддержания температуры в холодильной камере:

• регулирование температуры в холодильной камере в пределах температуры установки от +0,5 ºС до +8,0 ºС (Режим 1),
• регулирование температуры в холодильной камере в пределах температуры установки от +3,5 ºС до +12,0 ºС (Режим 2),
• зону регулирования температуры (дифференциал) … 3,5 °С,
• дискретность регулирования температуры …0,5 °С,
• поддержания температуры в холодильной камере при температуре окружающей среды более +3,5 °С - за счет управления работой компрессора,
• поддержания температуры в холодильной камере при температуре окружающей среды менее +3,5 °С - за счет управления работой ТЭНа,
• оттайку, за счет отключения компрессора на 8 минут после 180 минут работы, при температуре в холодильной камере в пределах от+3,5 °С до +8 °С,
• отключение оттайки при температуре окружающей среды менее +3,5 °С,
• отключение оттайки при температуре в холодильной камере более +8,0 °С,
• последующее включение компрессора через интервал времени – 3 мин.

Термостат осуществляет контроль и звуковую индикацию состояния датчиков температуры:

• два звуковых сигнала – обрыв цепи или неисправность датчика температуры камеры;
• три звуковых сигнала – обрыв цепи или неисправность датчика температуры окружающей среды;
• четыре звуковых сигнала – короткое замыкание цепей питания датчиков температуры.

Питание термостата осуществляется от сети переменного тока, напряжением 220В (-15%...+10%).

Длина провода датчика температуры окружающей среды – 0,5 м.
Длина провода датчика температуры холодильной камеры – 1 м.

Масса: не более 0,09 кг.

Размеры термостата 105х65х30мм.

Документация

Руководство по эксплуатации (скачать)

Схема подключения
