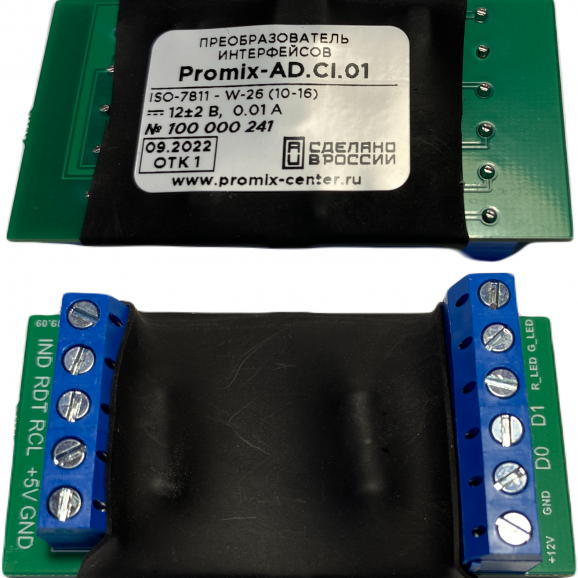

Promix-AD.CI.01

Преобразователь интерфейса ISO-7811 в Wiegand26
Преобразователь интерфейса ISO-7811 (ABA TRACK II), используемого в считывателях  банковских карт с магнитной полосой, в интерфейс Wiegand
Promix-AD.CI.01 - фото - 2
Promix-AD.CI.01 - фото - 2
Преобразователь интерфейса ISO-7811 (ABA TRACK II), используемого в считывателях  банковских карт с магнитной полосой, в интерфейс Wiegand

Описание

Преобразователь Promix-AD.CI.01 интерфейса ISO-7811 (ABA TRACK II) в интерфейс Wiegand используется со считывателями банковских карт с магнитной полосой Promix-RR.MC.01Promix-RR.MC.02Promix-RR.MC.04 и др., а также со считывателями других производителей с интерфейсом ISO-7811 (ABA TRACK II).

Преобразователь Promix-AD.CI.01 встраивается в систему контроля и управления доступом Promix-Locker, а также в системы доступа других производителей с наличием интерфейса Wiegand.

По отдельному заказу могут быть произведены преобразователи в интерфейс wiegand-26, 33, 34, 37, 40, 42 с чтением цифр номера карты с начала или конца номера.

При использования специфических карт с отличным от ISO-7811 стандартом возможна некорректная обработка данных. Обращайтесь в компанию Promix для разработки соответствующих преобразователей.



Модификации Promix-AD.CI.01, доступные для заказа:



Модификация PromixAD.CI.01 PromixAD.CI.01-01 PromixAD.CI.01-02 PromixAD.CI.01-03 PromixAD.CI.01-04
Wiegand 26 26 34 34 26
Считываемые цифры 10-16 1-7 8-16 1-9 1-2 (3-7 нули)



Принцип работы

Promix-AD.CI.01 принимаются данные от считывателя банковских карт с магнитной полосой (ISO-7811), преобразуются и передаются по интерфейсу Wiegand.

Формат Wiegand-26 содержит 24 бит (3 байта) данных с передачей 7 цифр карты – до 9 999 999.

Формат Wiegand-34 содержит 32 бит (4 байта) данных с передачей 9 цифр карты – до 999 999 999.

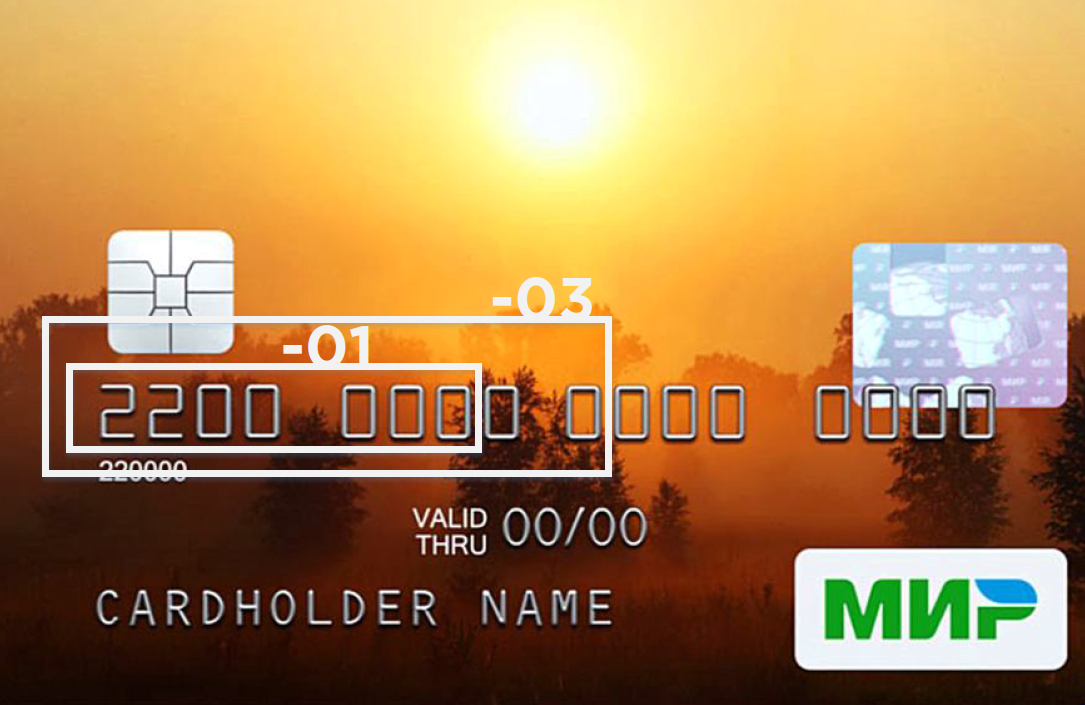

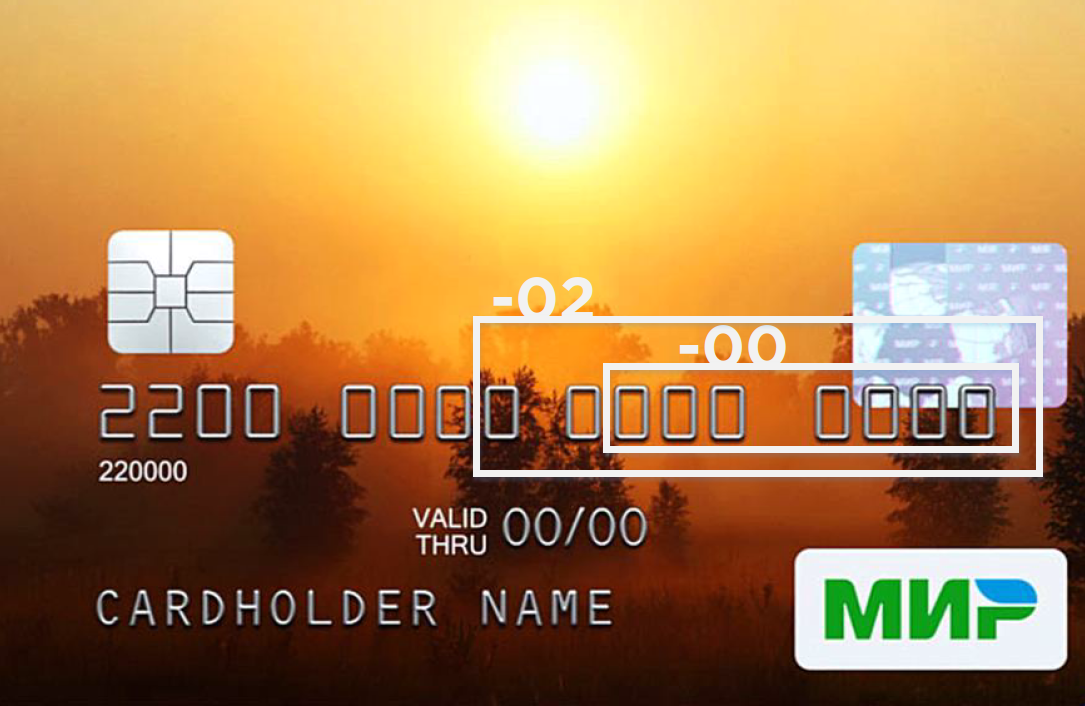

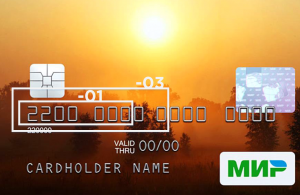

Пример модификации Promix-AD.CI.01-01 - Wiegand-26 и 7 первых цифр карты:

  • Полный номер карты: 4329 5500 0041 7543
  • Передаваемые первые 7 цифр: 4329 550 (в HEX формате: 42 10 4E)



Тех.характеристики

Технические характеристики

  • Напряжение питания, В: 12 ±2
  • Потребляемый ток, А, не более: 0,01
  • Входной интерфейс: ISO-7811
  • Выходной интерфейс: Wiegand
  • Габаритные размеры, мм: 61х31х14
  • Масса, г: 20

Документация

Promix-AD.CI.01 Руководство по эксплуатации (скачать)

Сертификат соответствия (скачать)

ПО для тестирования контроллера Promix-AD.CI.01 и драйвер для Windows (XP, 7, 8.1) (скачать)
(для windows10 и новее — драйвер не требуется)

Рекламные материалы

Буклет-описание Преобразователь интерфейса ISO7811 в Wiegand-26 KZ-W26 (скачать)
