В начале 2000-х годов на рынке систем безопасности было два вида электроуправляемых замков: электромагнитные (всегда открыты без напряжения питания) и электромеханические (классический электрозамок с механическими ключами,  закрытый без напряжения питания). В 2007 году мы разработали электромеханический замок «Шериф-1 лайт», который по принципу работы имел две модификации: аналог электромагнитного и аналог электромеханического замков. Для обозначения различных принципов работы нами была введена классификация, которая в дальнейшем стала отраслевым стандартом: НО – нормально открытый, открыт без напряжения питания, НЗ – нормально закрытый замок, закрыт без напряжения питания.

На протяжении последующих 20-ти лет работы нами было решено множество задач клиентов. Аккумулируя полученный опыт, мы предлагаем ввести ещё одну классификацию электромеханических замков.

2026 год:

При выборе электромеханического замка обычно учитывают принцип работы — НО или НЗ, напряжение питания, усилие удержания, наличие датчиков и способ монтажа. Однако есть ещё один важный параметр, который напрямую влияет на возможность применения замка в конкретном механизме, — способ блокировки ригеля.

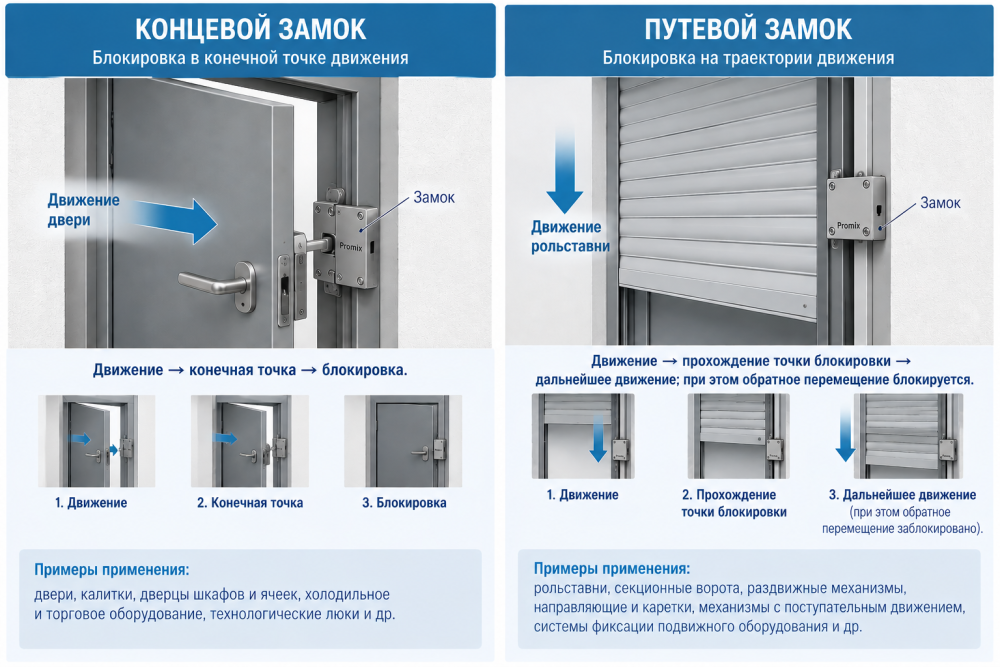

Мы предлагаем разделять электромеханические замки по этому признаку на два типа: концевые и путевые.

Концевой способ блокировки

При концевом способе ответная часть, ригель или другой блокируемый элемент перемещается до определённой конечной точки, где и происходит его фиксация замком.

Иными словами, положение самого замка соответствует крайнему положению движущегося элемента.

Простой пример — обычная дверь. При закрывании дверь доходит до притвора дверной коробки, после чего ригель или ответная часть попадает в зону замка и фиксируется.

По такому же принципу могут работать:

• двери и калитки;
• дверцы шкафов и ячеек;
• холодильное и торговое оборудование;
• технологические люки;
• различные конструкции, где необходимо зафиксировать механизм именно в его конечном положении.

Главная особенность концевой схемы — движение заканчивается в месте блокировки.

Путевой способ блокировки

При путевом способе принцип другой.

Блокируемый элемент проходит мимо замка и может продолжать движение дальше. Замок не ограничивает его движение в прямом направлении, а препятствует последующему обратному перемещению в исходное положение.

Например, ригель или подвижная деталь проходит через зону замка. После прохождения замок фиксирует её таким образом, что вернуться обратно в исходное положение она уже не может.

При этом точка блокировки не обязательно является конечной точкой движения механизма.

Пример использования – рольставни или секционные ворота.

Такой принцип может использоваться:

• в раздвижных и перемещающихся механизмах;
• в направляющих и каретках;
• в механизмах с поступательным движением;
• в системах фиксации подвижного оборудования;
• в конструкциях, где необходимо разрешить движение в одном направлении и заблокировать обратное.

Главная особенность путевой схемы — замок расположен непосредственно на траектории движения элемента, но не завершает эту траекторию.

В чём принципиальная разница

Различие можно сформулировать очень просто:

Концевой способ:
движение → конечная точка → блокировка.

Путевой способ:
движение → прохождение точки блокировки → дальнейшее движение; при этом обратное перемещение в начальное положение блокируется.

Это различие важно учитывать ещё на этапе проектирования оборудования. Замок, рассчитанный преимущественно на концевое взаимодействие с ответной частью, может оказаться неудобным или вообще неприменимым в конструкции, где блокируемый элемент должен свободно проходить мимо него.

И наоборот, путевой принцип позволяет создавать механизмы, в которых точка фиксации находится непосредственно на траектории движения.

Зачем вводить такую классификацию

На практике разработчики оборудования часто сначала выбирают замок по электрическим характеристикам и габаритам, а уже затем пытаются встроить его в существующую механику.

Однако кинематика взаимодействия замка с блокируемым элементом является более важным параметром, чем напряжение питания или усилие удержания.

Поэтому в Promix мы предлагаем дополнить традиционные характеристики электромеханических замков ещё одним критерием:

Способ блокировки ригеля:

• концевой;
• путевой.

Такая классификация позволяет ещё на этапе подбора понять, соответствует ли принцип работы замка механике конкретного оборудования, и значительно сокращает количество неподходящих вариантов.
