Promix-CT.RDK.01 (КЛИМАТ-РДК)




Регулятор давления конденсации (вариатор, регулятор скорости вращения вентилятора) предназначен для управления скоростью вращения асинхронного двигателя вентилятора внешнего блока сплит-системы в зависимости от температуры конденсации хладагента.
Регулятор обеспечивает работоспособность систем кондиционирования, работающих в режимах «охлаждение», либо «охлаждение-нагрев» (с любым положением 4-х ходового клапана) при отрицательных значениях температуры окружающей среды до -400С.
Описание
Promix-CT.RDK.01 - новое наименование регулятора "КЛИМАТ-РДК".
Особенности
- мощность подключаемого вентилятора до 700 Вт с пусковым током до 8 А!
- цифровой датчик температуры
- встроенная самодиагностика исправности и индикация режимов работы
- работает с любыми марками сплит-систем, работающими в режиме "охлаждение" или "охлаждение-нагрев"
- работает с 4-х ходовым клапаном с любым начальным положением
- выбор режима работы в зависимости от используемого хладагента
- форсированный пуск вентилятора исключает заклинивание (примерзание) при низких температурах
- работает с двухскоростными двигателями вентиляторов и внешними блоками с двумя вентиляторами
Конструкция

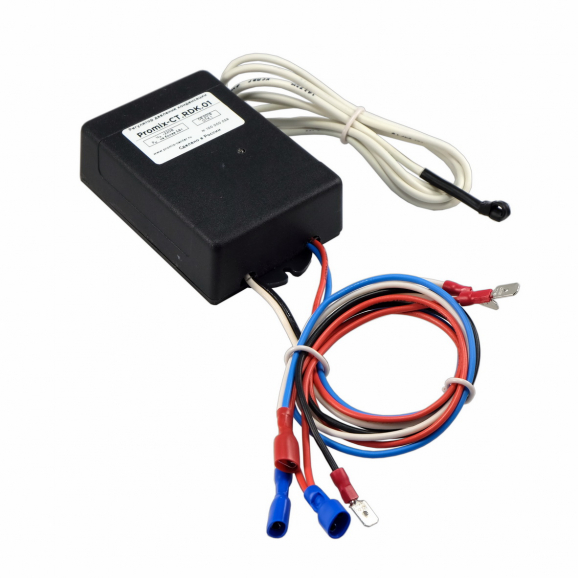

Состоит из блока управления, размещенного в пластиковом корпусе, и выносного цифрового датчика температуры. Компактные размеры регулятора позволяют легко установить его во внешний блок кондиционера.
Регулятор имеет встроенную самодиагностику исправности термодатчика и светодиодную индикацию режимов работы.

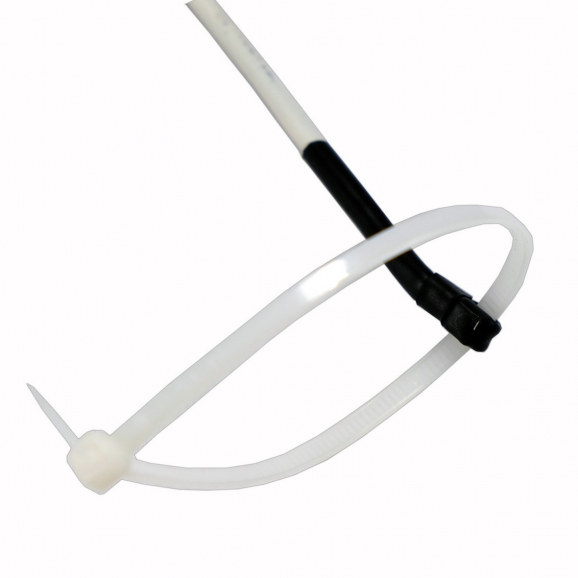

Цифровой датчик температуры прочно крепится к трубке конденсатора нейлоновой стяжкой:
Выводы регулятора позволяют подключить его в штатные разъемы кондиционера:
Принцип действия
Регулятор посредством температурного датчика, устанавливаемого на калаче конденсатора внешнего блока, определяет текущую температуру конденсации и в зависимости от нее регулирует скорость вращения вентилятора, увеличивая или уменьшая поток воздуха, проходящего через теплообменник внешнего блока. Таким образом, регулятор изменяет производительность сплит-системы, что позволяет эффективно поддерживать давление конденсации на номинальном уровне, независимо от изменений температуры окружающей среды.
Регулятор обеспечивает работоспособность систем кондиционирования, работающих в режимах «охлаждение» либо «охлаждение-нагрев», при отрицательных значениях температуры окружающей среды до -400С.
Программирование режима работы в зависимости от используемого хладагента: R32, R404A, R410A, R507,R22, R134A, R152A, R161, R407C, R1234Y
Работает с любыми марками сплит-систем.
Форсированный пуск вентилятора позволяет исключить заклинивание вентилятора при низких температурах окружающей среды.
Использование регулятора в зимний период позволяет:
- Исключить обмерзание внутреннего блока сплит-системы;
- Исключить превышение допустимой температуры нагнетания компрессора;
- Снизить риск повреждения 4-х ходового клапана и компрессора;
- Обеспечить экономию электроэнергии;
- Уменьшить время выхода сплит-системы в рабочий режим;
- Увеличить срок службы сплит-системы.
Тех.характеристики
Напряжение питания: 220 В±10%
Потребляемая мощность: не более 5 Вт
Максимальная мощность подключаемого вентилятора: 700 Вт
Максимальный ток нагрузки (не более 10 сек): 8 А
Температура отключения вентилятора: - 170С
Температура включения вентилятора: -150С
Нижняя температура зоны регулирования: +28…+310С
Температура выхода вентилятора на максимальную скорость: +42…+45 0С
Используется при хладагентах: R32, R404A, R410A, R507, R22, R134A, R152A, R161, R407C, R1234Y
Диапазон рабочих температур: -40 … + 550С
Степень защиты: IP20
Габаритные размеры: 90x65x30 мм
Масса, не более: 200 г
