Promix-SM131-03

Замок электромеханический с гибким ригелем

Компактный замок позволяет запирать индивидуальные транспортные средства и другие объекты, требующие охраны

Электрозамок для самоката
Электрозамок для самоката Promix-SM131-03 - фото - 10 Promix-SM131-03 - фото - 9 Promix-SM131-03 - фото - 8 Promix-SM131-03 - фото - 7 Promix-SM131-03 - фото - 6 Promix-SM131-03 - фото - 5
New
Promix-SM131-03
Замок электромеханический с гибким ригелем
Напряжение питания: 12В или 24В
Усилие удержания не менее 150 кг
Потребляемый ток менее 100 мА
Нормально открытое (НО - открыт без напряжения питания), или нормально закрытое (НЗ – закрыт без напряжения питания) исполнение

Компактный замок позволяет запирать индивидуальные транспортные средства и другие объекты, требующие охраны

3 127

Рекомендованная розничная цена

Сферы применения

Модификации

Модификации

Структура обозначения модели замка:



Promix-SM131.XY-03,   где:



X - исполнение замка:

0 - нормально открытый*,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В*;

* - изготавливаются по заказу





Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM131.10-03

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, с гибким ригелем

Promix-SM131.00-03*

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В, с гибким ригелем

Promix-SM131.11-03*

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, с гибким ригелем

Promix-SM131.01-03*

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В, с гибким ригелем

Особенности

Особенности

  • Возможность обеспечения противоугонной защиты самых разнообразных объектов произвольной формы и размеров;
  • Большое усилие удержания при малых габаритах;
  • Небольшие размеры и удобное крепление замка позволяют устанавливать его на горизонтальных и вертикальных стенках в любом месте;
  • Трос имеет антикоррозийную полимерную оболочку.



Характеристики

Характеристики

  • Усилие удержания ригеля – не менее 150 кг;

  • Напряжение питания: 11-14 В постоянного тока;

  • Потребляемый ток (при 12В): 0,1 А;

  • Длина проводов для подключения: 0,3 м;

  • Диаметр троса ригеля - 5 мм;

  • Диаметр троса ригеля с оболочкой - 6 мм;

  • Длина троса ригеля: 1,2 м



Условия эксплуатации:

Вид климатического исполнения У, категория размещения 3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея;



Описание

Описание

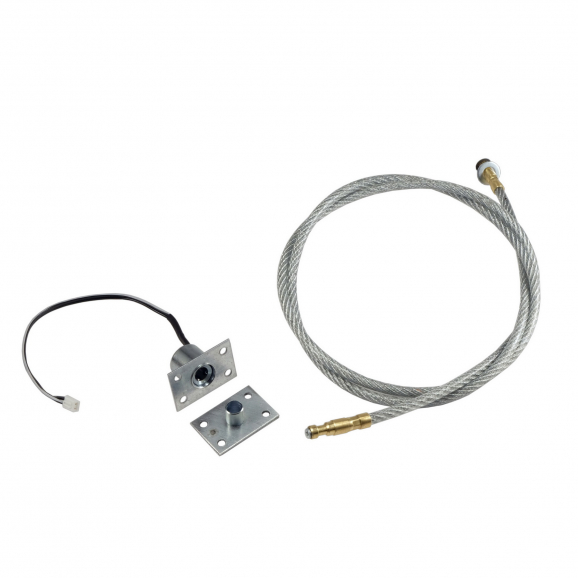

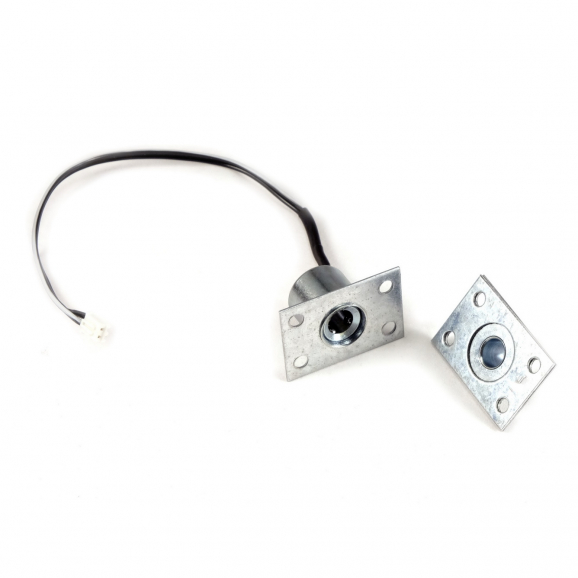

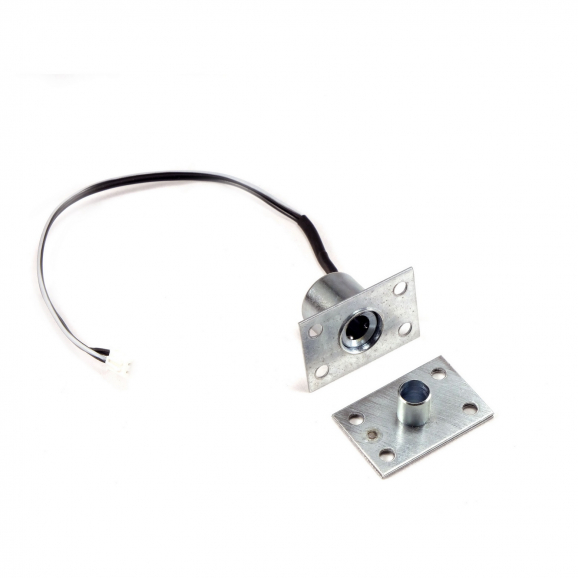

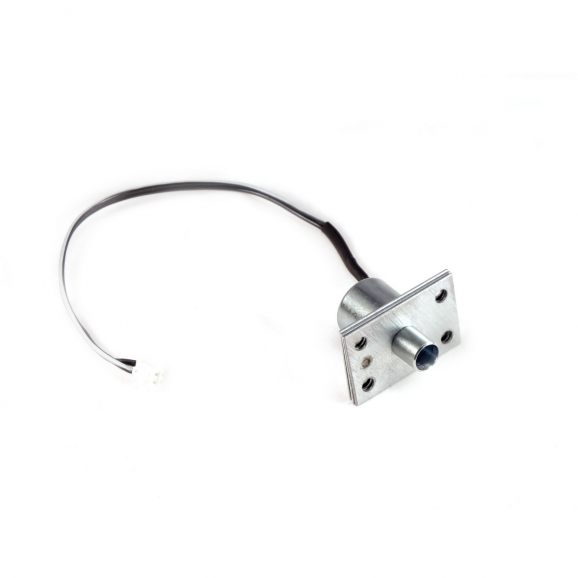

Замок Promix-SM131-03 с дополнительной втулкой имеет шариковый механизм фиксации, состоит из замка и гибкого ригеля.

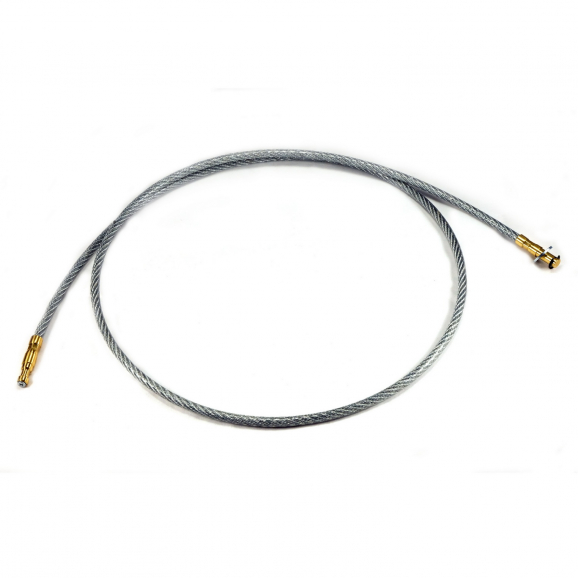

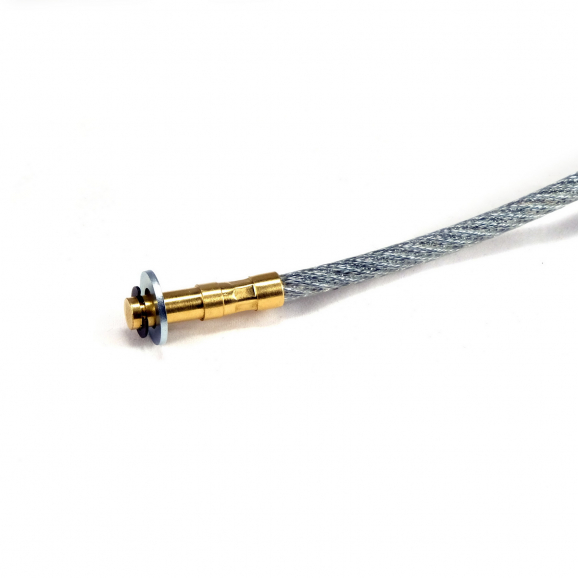

Гибкий ригель – это трос в полимерной оболочке, один конец которого запрессован в металлическую втулку с наружной резьбой. На другом конце троса закреплен собственно ригель - наконечник, предназначенный для блокирования в замке.

Основное исполнение – нормально закрытый, с напряжением питания 12 В постоянного тока. По отдельному заказу может быть изготовлен нормально открытый замок на 12 и 24 В.

 При подаче напряжения питания на нормально закрытый замок, ригель освобождается, замок открыт. При снятии напряжения ригель блокируется, замок закрыт.

У нормально открытых замков все происходит наоборот.

Питание замков обеспечивается внешним источником, устанавливаемым в защищенном месте.

Подача и снятие напряжения может осуществляться органами как дистанционного, так и местного управления

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.

primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.



Применение



Замок Promix-SM131-03 используется  для запирания объектов хранения индивидуального пользования:

  • Велосипеды, самокаты на стоянках магазинов;
  • Детские коляски;
  • Охотничьи ружья, хранящиеся на витринах;
  • Шлагбаумы на въезде в частные владения;
  • Садовые калитки и многое другое.



Сборка и монтаж



Замок рекомендуется устанавливать таким образом, чтобы его нельзя было демонтировать при вставленном и зафиксированном ригеле без разрушения замка и места его установки.

Например, внутри прямоугольных металлических труб или столбов, из которых часто изготавливаются ограждения магазинных и тротуарных стоянок.

На неохраняемых стоянках для повышения надежности против взлома и прочности установки рекомендуется крепить замок к опоре с помощью заклепок.

В менее ответственных случаях можно применять винтовое или болтовое крепление.

Конец ригеля с резьбовой втулкой вставляется в отверстие в трубе, и изнутри  закрепляется стопорной шайбой.

Теперь чтобы обезопасить объект от угона (например, велосипед), достаточно пропустить трос ригеля внутри рамы или обода колеса и вставить второй конец ригеля в нормально закрытый замок, и ригель зафиксируется.

Чтобы открыть замок, потребуется подать на него напряжение.



dscf73210  dscf7317





Документация

Документация

Декларация соответствия Promix-SM131 (Скачать)

3D-модель замка Promix-SM131-03 (Скачать)



Схемы и чертежи

Фото и видео

Фото и видео

Пример установки замка в трубу

Замок и ригель установлены в профильную трубу

Замок закреплен в трубе

Замок закреплен заклепками

Ригель закреплен в трубе

Зафиксирован стопорной шайбой

Видеообзор замков Promix-SM131 и SM132
