Promix-SM333
Для постаматов, раздевалок и мебели — там, где дверца должна приоткрываться сама. Альтернатива китайским и корейским замкам, сделанный в Смоленске: с поддержкой в России, адаптацией под ваш проект и потреблением тока в 4,8 раза меньше, чем у иностранных конкурентов.
2 100 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM333.XY.Z-NN color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
2 - датчик состояния замка.
|
| NN - номер исполнения |
00 (или отсутствует) - стандартное исполнение 01 - технология работы PUSH-TO-OPEN |
| color - цвет корпуса: |
white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM333.10.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка |
| Promix-SM333.11.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка |
| Promix-SM333.10.2-01 |
Нормально закрытый (разблокируется на время подачи напряжения), PUSH-TO-OPEN, напряжение питания 12 В, встроенный датчик состояния замка |
| Promix-SM333.11.2-01 |
Нормально закрытый (разблокируется на время подачи напряжения), PUSH-TO-OPEN, напряжение питания 24 В, встроенный датчик состояния замка |
Особенности
Особенности
 |

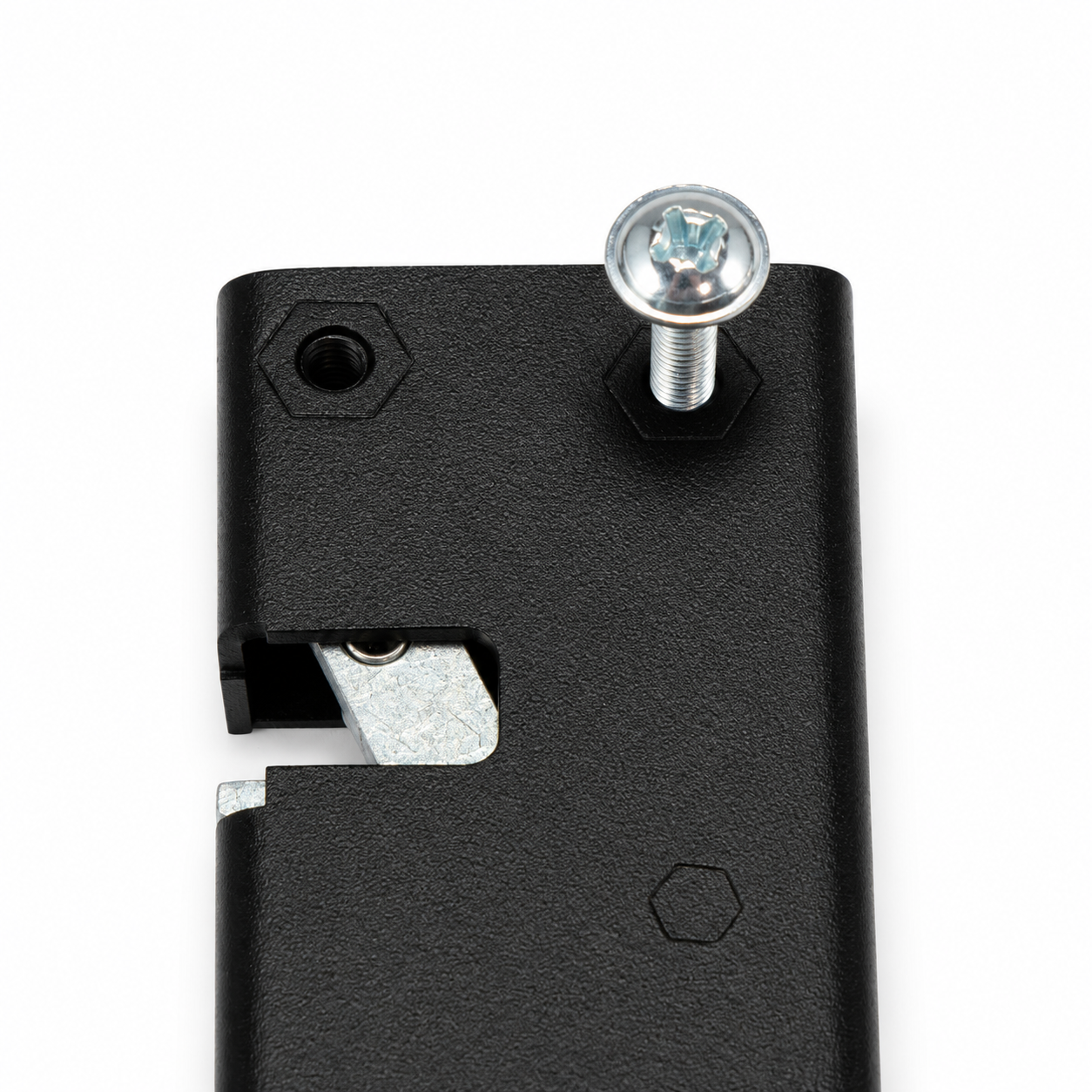

Несимметричный корпус — крепление вплотную к стенке Корпус сдвинут относительно крюка: место для захода ригеля уже предусмотрено внутри геометрии замка. Замок крепится прямо к стенке, без проставок и дополнительных кронштейнов. Меньше деталей, меньше монтажное время
|
 |
Встроенный внутренний толкатель — не торчит, не мешает Толкателем является запорный крюк замка, расположенный внутри корпуса. Таким образом, он выталкивает ригель, а не не непосредственно дверь. У аналогов толкатель реализован в виде штока, выступающего наружу, который должен упираться в поверхность двери - цепляется, ограничивает варианты применения и установки. Гибкость монтажа без внешних элементов
|
 |

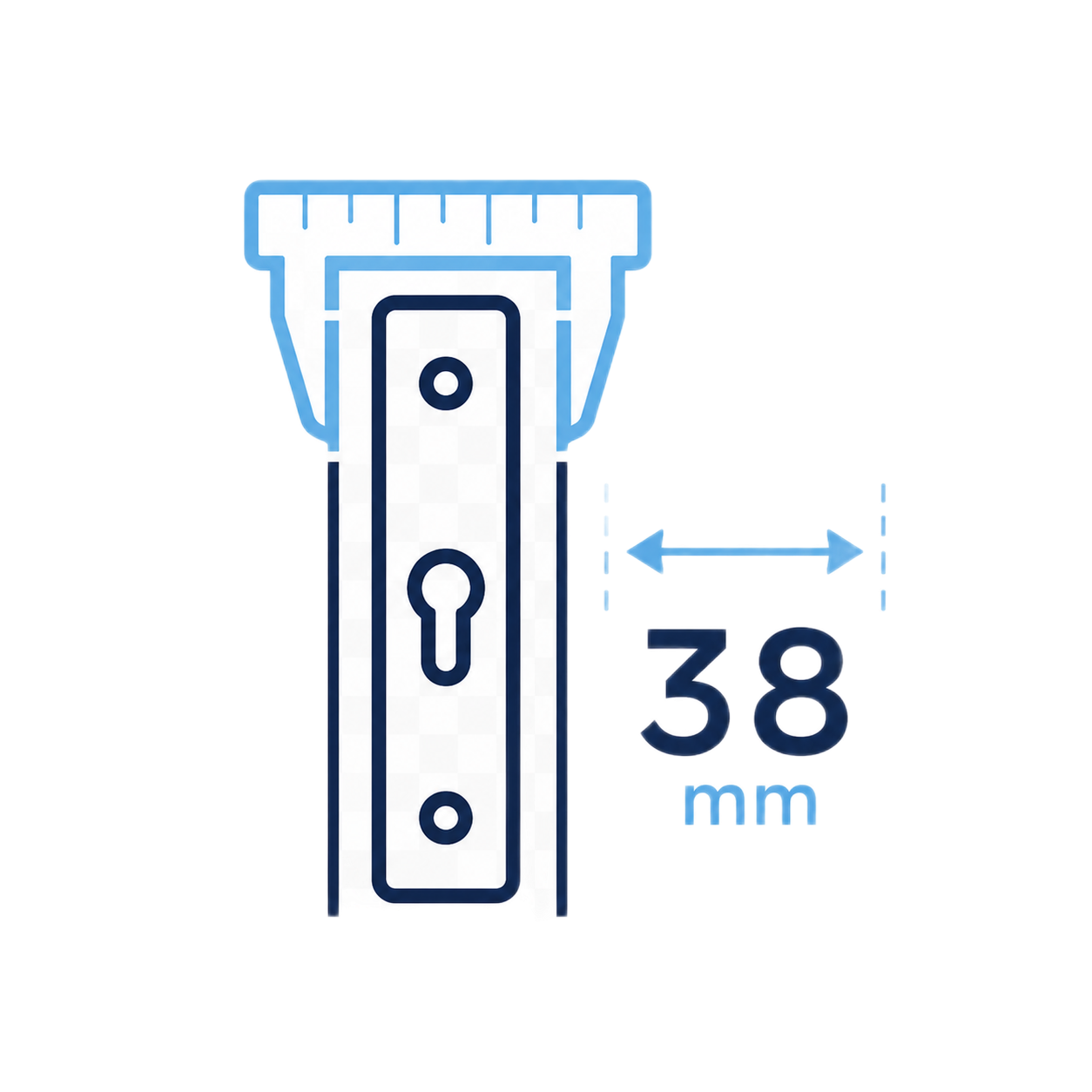

Ширина 38 мм — входит в профильную трубу Замок помещается внутри профильной трубы, например 40×60 мм. Аналоги: 67–97 мм шириной — в трубу не войдут. Для компактных конструкций это принципиально. 38 мм vs 67–97 мм у аналогов
|
 |

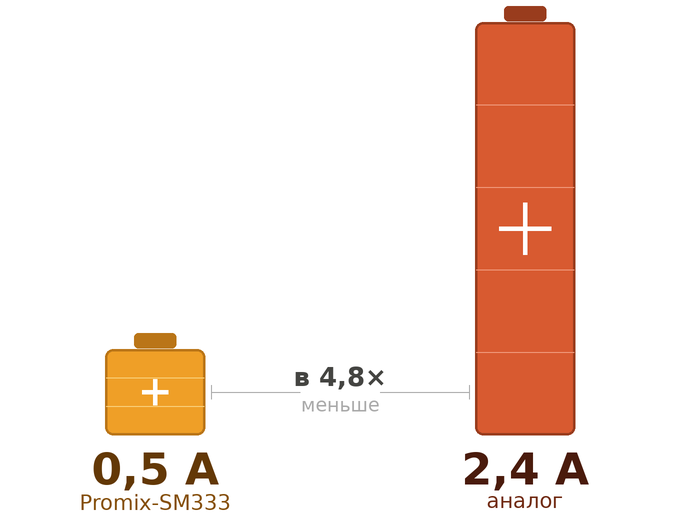

Ток 0,5 А — в 4,8 раза меньше При 12 В замок потребляет 0,5 А. Аналоги Kerong — 2,4 А. На 50 ячейках при одновременном открытии разница в пиковой нагрузке на источник питания составит около 1140 Вт — другой класс БП, другой бюджет монтажа. 0,5 А vs 2,4 А
|
 |

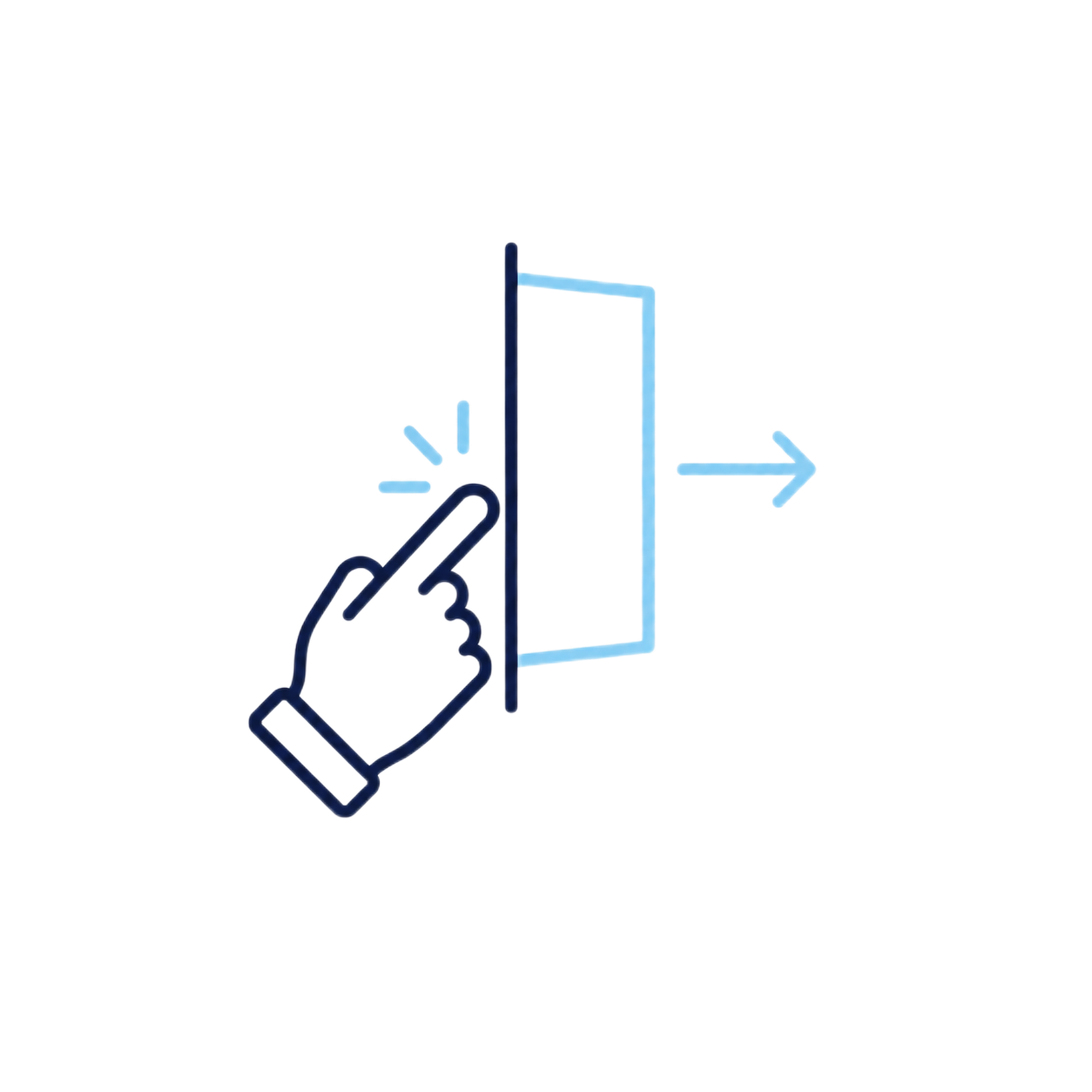

Модификация Push-to-Open
При подаче напряжения питания замок разблокируется и ждёт нажатия. При нажатии на дверь, замок отстреливает (приоткрывает) дверь. Если на дверь не нажали, то после снятия напряжения питания замок снова заблокирует дверь. Это позволяет одним сигналом разблокировать несколько замков одновременно и пользователь нажатием сам решает какую дверь открыть - остальные блокируются обратно. Ни одна модель конкурентов такого не умеет.
Групповое управление без сложной логики
|
 |

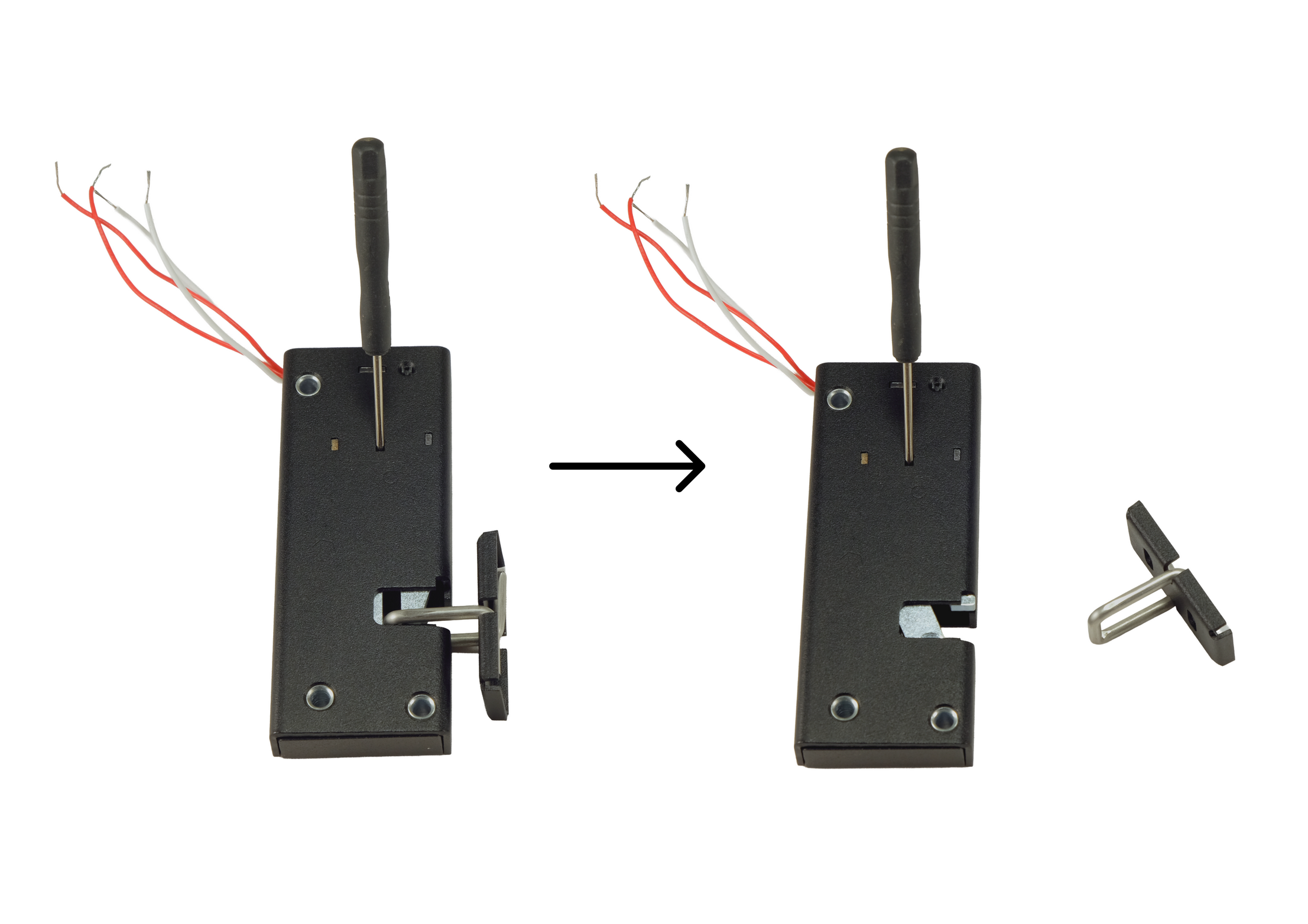

Аварийное открывание — без ключа и без питания Тонкая отвёртка или шило вставляются в отверстие в корпусе и нажимают на рычаг — замок открывается механически, независимо от питания и состояния электроники. Не нужен отдельный аварийный ключ, специальный инструмент или вызов техника.
Важно для постаматов и раздевалок в аварийных ситуациях
|
 |
Производство в Смоленске - быстрая поставка и адаптация
Изготовим кронштейны под ваши нужды или адаптируем замок под ТЗ. Поставка со склада в рублях, без таможни и ожидания контейнера. Гарантийный обмен и техподдержка напрямую с производителем.
Предсказуемые сроки серийного производства
|
 |
Встроенный датчик состояния замка с "сухими" контактами показывает открыт или закрыт замок. Необходимо для контроля открытия двери |
Характеристики
Характеристики
| Характеристика | Значение |
| Усилие удержания ригеля | 150 кг |
| Начальное усилие выталкивания ригеля | 20 Н |
| Исполнение | НЗ (нормально закрытый) |
| Напряжение питания | 12±2В, 24±2 В постоянного тока |
| Потребляемый ток (12В/24В) | 0,5/0,25 А |
| Длительность импульса напряжения питания | 0,5 – 3 с |
| Минимальная пауза между импульсами питания | 5 с |
| Датчик состояния | есть, "сухой контакт" |
| Максимальный коммутируемый постоянный ток датчика | 0,2А |
| Максимальное коммутируемое напряжение датчика | 24 В постоянного тока |
| Степень защиты | IP23 |
| Антикоррозионное покрытие | есть |
| Ресурс | min 150000 циклов |
| Масса замка | 0,1 кг. |
Комплект поставки:
- Замок - 1 шт;
- Ригель - 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей импульса напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Описание
Описание
Для чего подходит
Замок закрывает дверцу ячейки без ручки: при подаче напряжения встроенный толкатель приоткрывает дверцу сам - с усилием не менее 20 Н. Это работает даже при наличии преднатяга: резинового уплотнителя или пружины возврата, но в пределах указанного усилия.
Установка горизонтально или вертикально - без ограничений. Закрытая дверца не играет: люфт отсутствует конструктивно.
Сферы применения: постаматы и почтаматы, шкафы в раздевалках и фитнес-центрах, мебельные системы хранения, платёжные терминалы, торговые автоматы, электрощиты.
Почему замок выгоднее дешёвых аналогов при одинаковой задаче
Ток потребления - 0,5 А при 12 В. Это не маркетинг - это цифра из спецификации, которая меняет расчёт системы. Распространённые аналоги потребляют 2,4 А при 12 В. На объекте с 50 ячейками разница составит 95 А или 1140 Вт по нагрузке на источник питания (при одновременном открытии ячеек) - это переход на другой класс БП и другой бюджет монтажа. Чем больше ячеек - тем ощутимее экономия на источниках питания и кабельной разводке.
Встроенный датчик состояния замка с "сухими" контактами показывает открыт или закрыт замок.
Поставка - со склада в России, без таможни и валютных рисков. Оплата в рублях. Отгрузка без ожидания морского контейнера. Если вы производите постаматы или шкафчики серийно, отсутствие зависимости от импортной логистики - это предсказуемый срок производства.
Адаптация под ваш проект. Если стандартный корпус не вписывается в монтажное место - изготовим кронштейны или внесём изменения в конструкцию под ваше техническое задание. С китайским заводом такой разговор не получится.
Гарантийный обмен - в России. Рекламация решается напрямую с производителем, без отправки образцов в Китай и ожидания ответа через посредника.
Модификация PUSH-TO-OPEN
При подаче напряжения замок переходит в состояние «разблокировано» и остаётся в нём на время импульса. Дверца открывается нажатием. Это позволяет управлять группой замков одним сигналом: все разблокируются одновременно, каждая дверца открывается по нажатию пользователя. Решение для систем, где нужно синхронное групповое управление.
Аварийное открывание
Без отдельного ключа и дополнительных аксессуаров. Тонкая отвёртка или шило, вставленные в корпус замка, нажимают на рычаг - дверца открывается. Работает независимо от питания.

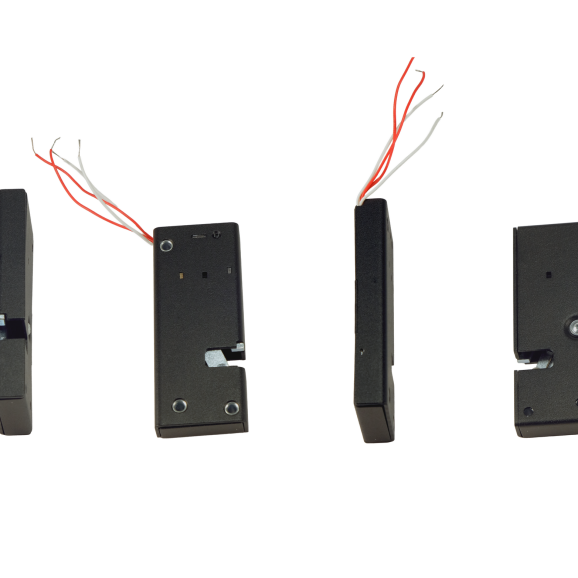

Фото и видео
