Promix-SM410

Описание

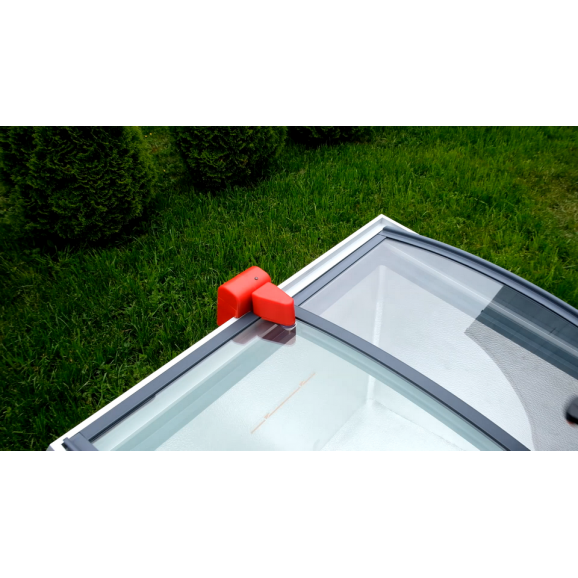

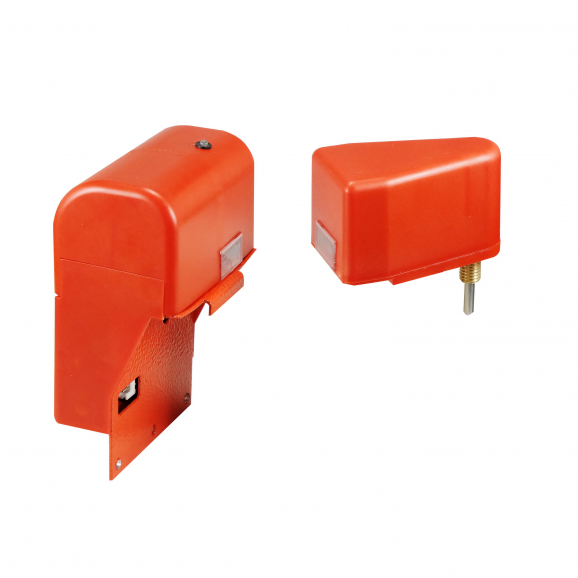

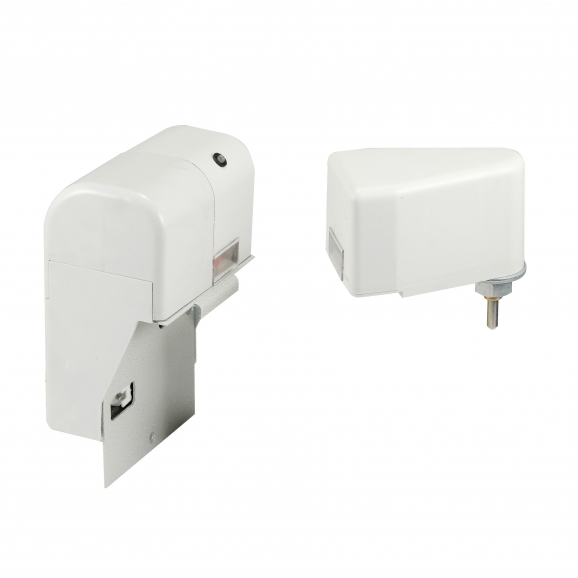

Электромеханический замок для морозильных ларей Promix-SM410 предназначен для установки на лари с прямыми и гнутыми  дверцами. Замок состоит из двух частей: блокиратора, устанавливаемого на профиль "короны" ларя, и ригеля, устанавливаемого на дверь в штатное отверстие в стекле.Между ригелем и блокиратором механическая связь отсутствует (между ними - воздушный зазор).

Блокиратор замка содержит электромеханическое устройство управления положением запирающего штока ригеля, контроллер, датчик закрытого положения дверей ларя, световую и звуковую индикацию режимов работы замка.

Контроллер обеспечивает режимы: открывания замка по сигналу радиобрелока в течение заданного времени; закрывания замка при закрытом положении обеих дверей; программирования номеров до семи радиобрелоков; программирования времени открытого состояния дверей; программирования уровня громкости звукового сигнала; задания режима постоянно открытых дверей.

Принцип работы

При передаче по нажатию кнопки радиобрелоком Promix-CR.TX.01 уникального кода, контроллер принимает переданный код, и, при совпадении кода с запрограммированным в памяти контроллера, происходит открытие замка, сопровождающееся: поднятием штока ригеля; непрерывным звуковым сигналом; непрерывным свечением светодиода зеленого цвета. При открытии замка, в случае заклинивания штока ригеля дверями ларя, контроллер выдает прерывистый звуковой сигнал и попеременно включает зеленый и красный цвета светодиода.
По истечении времени открытого состояния замка, замок переходит в режим закрытия дверей штоком ригеля. Если двери ларя не закрыты, контроллер издает повторно-кратковременный звуковой сигнал, сопровождаемый попеременным включением зеленого и красного цвета светодиода, продолжаемым до закрытия дверей.
При удержании кнопки брелока в течение 7 секунд, контроллер издает три одиночных звуковых сигнала, оповещающих о входе контроллера в режим постоянно открытого состояния замка. Замок открывается, светодиод светит зеленым цветом, затем через каждые 15 секунд замок выдает одиночные звуковые сигналы.
Время работы замка в данном режиме не ограничено. Для выхода из режима необходимо нажать на кнопку радиобрелока. При этом контроллер закроет замок по изложенному выше алгоритму.
Код каждого радиобрелока можно записать в любое количество контроллеров. В один контроллер можно записать не более 7 радиобрелоков.
Замок имеет 4 уровня громкости встроенного зуммера: громко, средне, тихо, беззвучно.
Замок оснащен механизмом ручного открывания, который предназначен для открытия ларя в отсутствии напряжения питания или в аварийной ситуации.

Комплект поставки:

1. Замок
2. Радиобрелок Promix-CR.TX.01
3. Ригель в сборе
4. Отбойник
5. Провод питания (2,2 м)

Структура обозначения модели замка:

Promix-SM410.XY.D-ZZ color,   где:

Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Тех.характеристики

Напряжение питания: 10-14В

Потребляемый ток в режиме ожидания: 0,01А

Потребляемый ток в режиме открывания/закрывания: 0,2А

Усилие удержания: не менее 150 кг

Максимальное количество радиобрелоков в памяти: 7 шт

Дальность действия с радиобрелоков Promix-CR.TX: не менее 30 м

Степень защиты: IP 54

Документация

Promix-SM410 Руководство по эксплуатации (скачать)

Декларация о соответствии Promix-SM410 (скачать)

3D-модель замка Promix-SM410 (Caravell) (Скачать)

Габаритные и установочные размеры замка Promix-SM410 (исп. Caravell)

Габаритные и установочные размеры ригеля замка Promix-SM410 (исп. Caravell)

Фото и видеоматериалы
