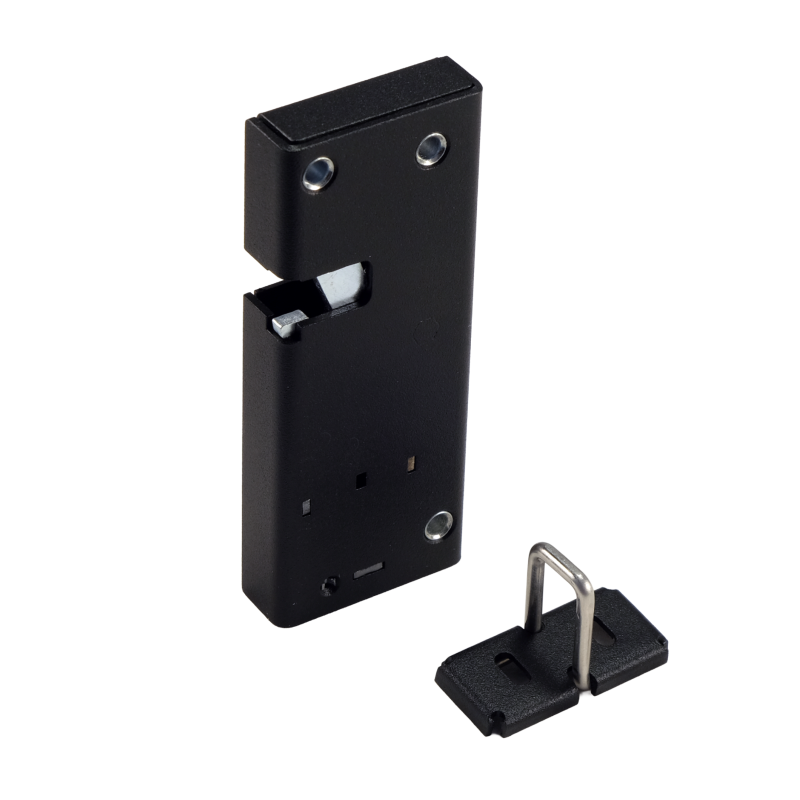

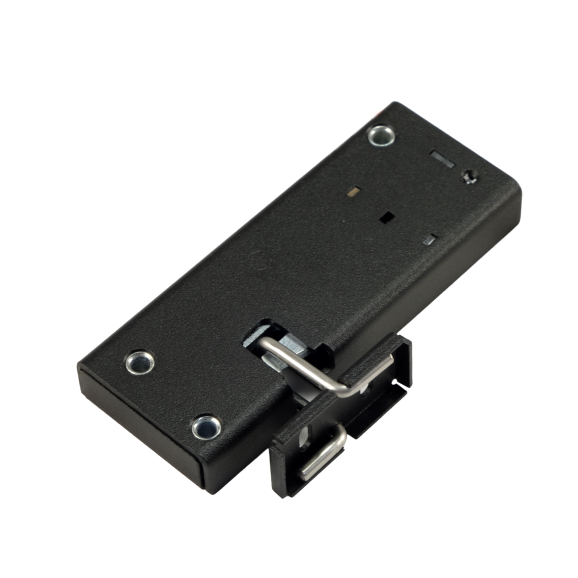

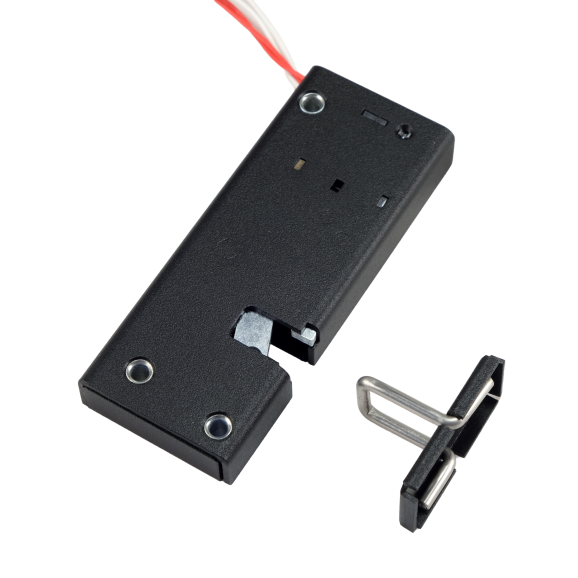

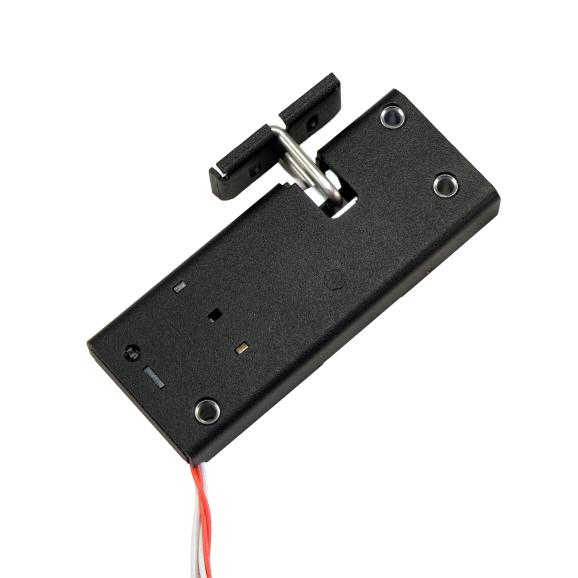

Promix-SM333
Предназначен для применения в камерах хранения, постаматах, шкафах школьных раздевалок, фитнес-центрах и т.п. Имеет миниатюрный размер и модификацию PUSH-TO-OPEN.
Новинка! Идёт наполнение информацией!
Сферы применения
Сферы применения
Используется в системах
Используется в системах
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM333.XY.Z color, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В, |
| Z - наличие встроенных датчиков: |
2 - датчик состояния замка.
|
| color - цвет корпуса: |
white - белый, |
Доступные для заказа модификации замков представлены в таблице (цвета см.выше):
| Модель замка | Описание |
|---|---|
| Promix-SM333.10.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка |
| Promix-SM333.11.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка |
Особенности
Особенности
- Большое усилие удержания;
- Имеется возможность аварийного открытия замка;
- Есть модификация PUSH-TO-OPEN
- Работает в горизонтальном и вертикальном положении;
- Можно не устанавливать ручку, так как при разблокировании ригеля толкатель приоткрывает дверцу;
- Отсутствует люфт закрытой двери;
- При эксплуатации не требуется обслуживание;
- Ригель и детали механизма замка имеют антикоррозионное покрытие.
Характеристики
Характеристики
- Усилие удержания ригеля - не менее 150 кг;
- Начальное усилие выталкивания ригеля - не менее 20 Н;
- Исполнение: нормально закрытый;
- Напряжение питания: 12±2В, 24±2 В постоянного тока;
- Потребляемый ток при напряжении 12В (24В) – 0,5/0,25 А;
- Длительность импульса напряжения питания - 0,5 – 3 (не более) с;
- Минимальная пауза между импульсами питания – 5 с;
- Тип выходного сигнала датчика – «сухой контакт»;
- Максимальный коммутируемый постоянный ток датчика - 0,2А;
- Максимальное коммутируемое напряжение датчика – 24 В постоянного тока;
- Степень защиты: IP23;
- Масса замка: 0,1 кг.
Комплект поставки:
- Замок - 1 шт;

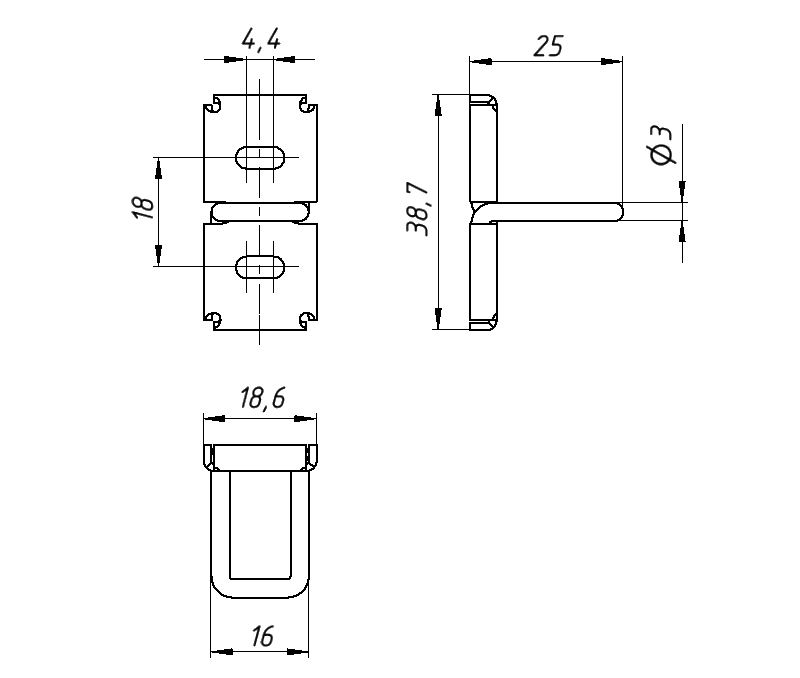

- Ригель - 1 шт;
- Комплект крепежа;
- Руководство по эксплуатации – 1шт.
Условия эксплуатации:
Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.
Изделие предназначено для эксплуатации в следующих условиях:
- окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
- температура окружающего воздуха: от -30 до +50 °С;
- атмосферное давление: от 84,0 до 106,7кПа (от 630 до 800мм.рт.ст.)
- относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
- установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
|
Варианты подключения замка (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.) |
|
Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.
Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.
Описание
Описание
При подаче напряжения питания замок отталкивает ригель, тем самым приоткрывая дверь. Конструкция замка позволяет открывать двери, имеющие состояние преднатяга - дополнительный толкатель или резиновое уплотнение.
Модификация PUSH-TO-OPEN не имеет аналогов на рынке! При подаче напряжения замок переходит в состояние "разблокировано" и находится в нём на протяжении подачи импульса напряжения питания. Для открытия двери необходимо на неё нажать. Это позволяет реализовать сценарий одновременного управления группой замков одним каналом управления.
