Promix-SM330
4 982 ₽
Рекомендованная розничная цена
Сферы применения
Сферы применения
Модификации
Модификации
Структура обозначения модели замка:
Promix-SM330.XY.Z-NN, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В |
| Z - наличие встроенных датчиков: |
0 (или отсутствует) - без датчиков 2 - датчик состояния замка. 3 - датчики положения двери и состояния замка |
| NN - исполнение |
|
Доступные для заказа модификации замков представлены в таблице:
| Модель замка | Описание |
|---|---|
| Promix-SM330.10.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, для врезного монтажа |
| Promix-SM330.10.2-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, замок для аварийного открытия, для врезного монтажа |
| Promix-SM330.10.3 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенные датчики состояния замка и положения двери, для врезного монтажа |
| Promix-SM330.10.3-01 | Нормально закрытый (открывается подачей напряжения), напряжение питания 12В, встроенные датчики состояния замка и положения двери, замок для аварийного открытия, для врезного монтажа |

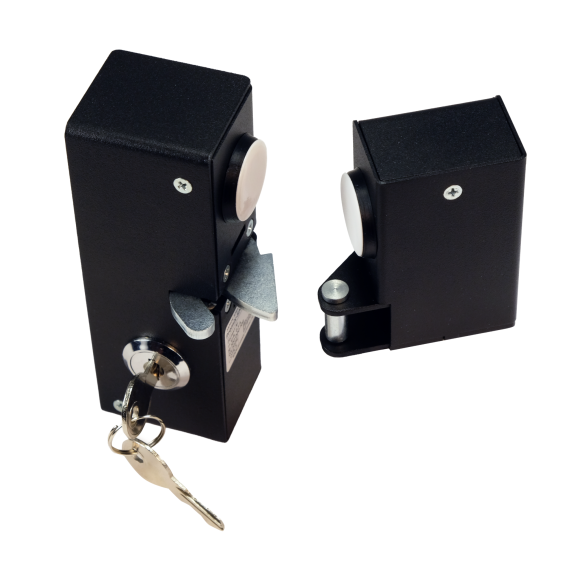

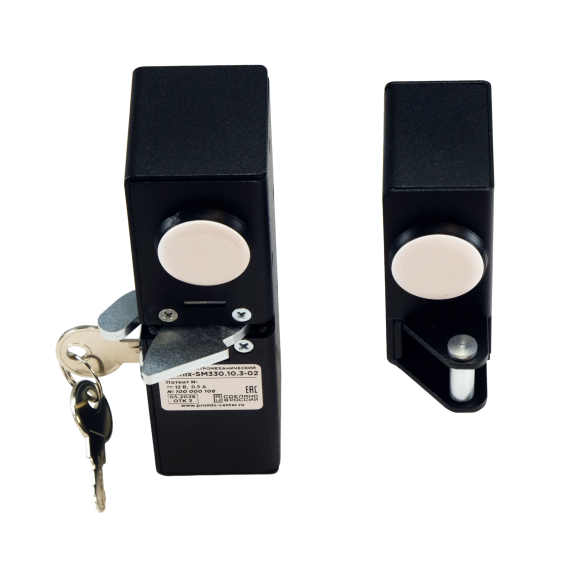

| Promix-SM330.10.3-02 | Нормально закрытый (открывается подачей напряжения), напряжение питания 12В, встроенные датчики состояния замка и положения двери, замок для аварийного открытия, для накладного монтажа |

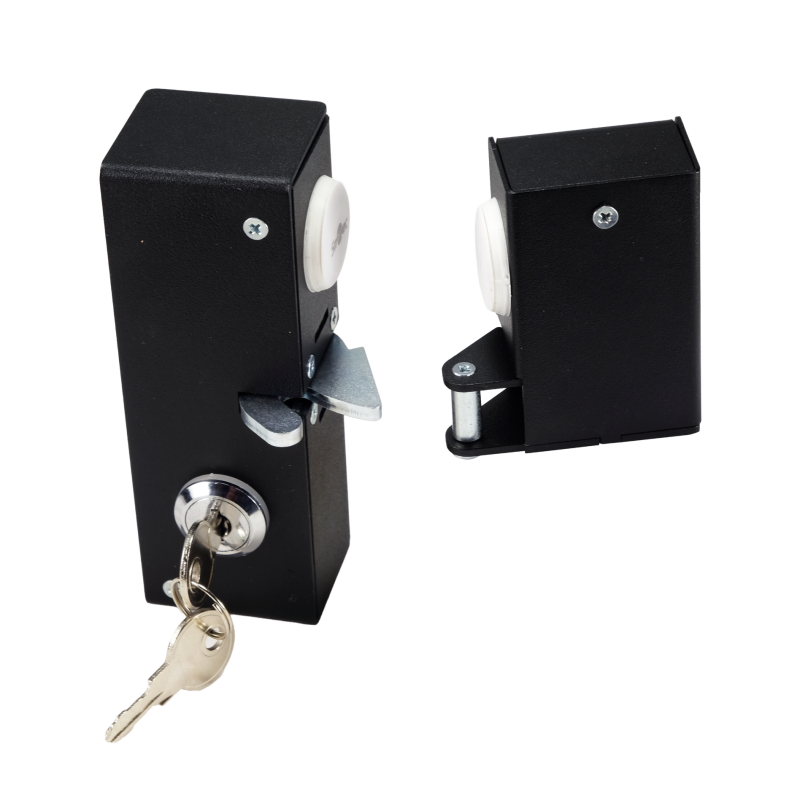

Замки выпускаются в оцинкованном виде, либо окрашенные порошковой эмалью - уточняйте при заказе.
Особенности
Особенности

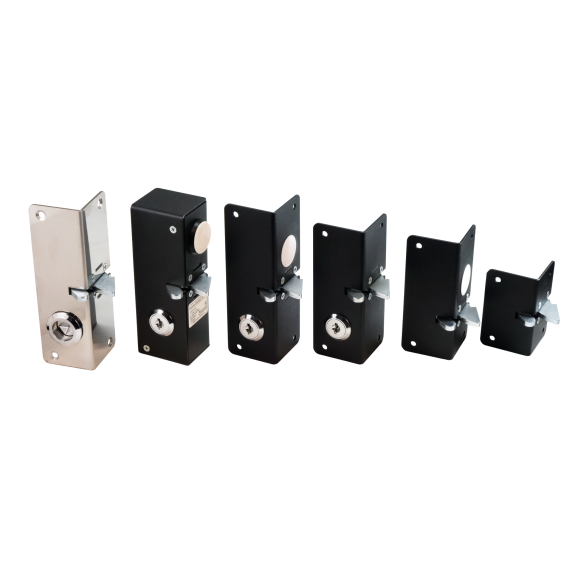

Замок выпускается в нескольких модификациях для накладного или врезного монтажа (подробнее см. Руководсво по эксплуатации).
Врезной замок устанавливается в металлическую профильную трубу. Накладной замок устанавливается снаружи запираемой двери.
Замок предназначен для эксплуатации на открытом воздухе. Конструкция замка позволяет его использовать на дверях и калитках с большими зазорами и изменением взаимоположения при эксплуатации или из-за природных факторов.

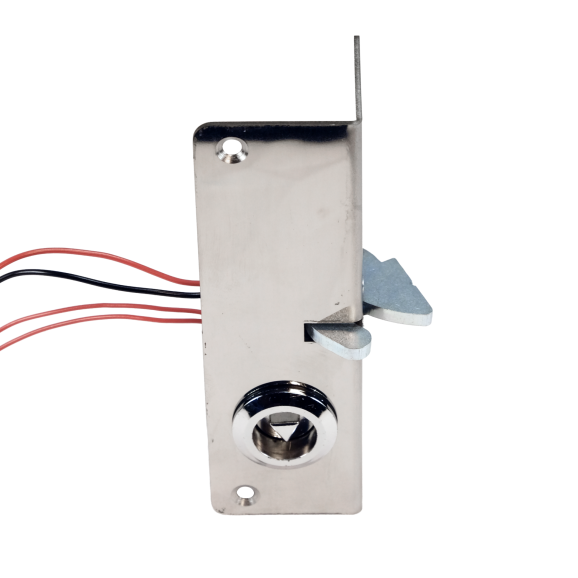

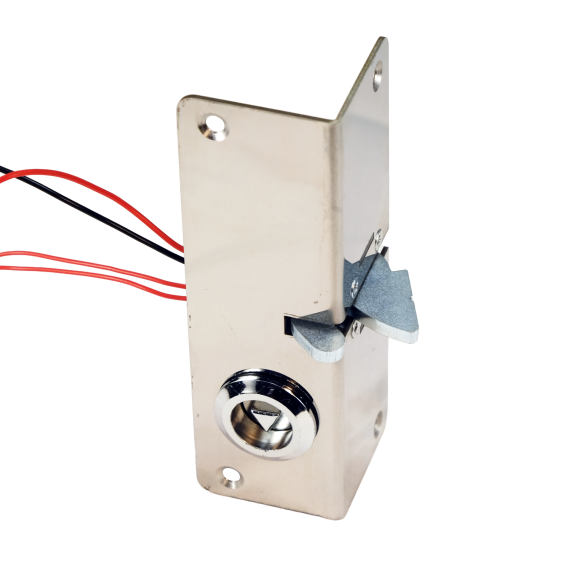

По согласованию с Заказчиком замок может быть оснащён механизмом ручного аварийного открытия: просто тяга или различного рода цилиндровые механизмы (треугольный или плоский ключ).
За дополнительной информацией свяжитесь с нами!
Характеристики
Характеристики
|
Модификация |
Promix-SM330.10.2 |
Promix-SM330.10.3 |
Promix-SM330.10.2-01 |
Promix-SM330.10.3-01 |
Promix-SM330.10.3-02 |
|
|
Напряжение питания постоянного тока U, В |
12±2 |
|||||
|
Потребляемый ток не более, А |
0,5 |
|||||
|
Длительность импульса питания (не более), с |
3 |
|||||
|
Минимальная пауза между импульсами, с |
30 |
|||||
|
Максимальный коммутируемый ток и напряжение ДЗ(Постоянный ток), А; В: |
0,2; 24 |
|||||
|
Максимальный коммутируемый ток и напряжение ДД(Постоянный ток), А; В: |
- |
0,1; 30 |
- |
0,1; 30 |
0,1; 30 |
|
|
Тип выходного сигнала датчиков |
«сухой контакт» |
|||||
|
Наличие встроенных элементов |
ДЗ |
+ |
+ |
+ |
+ |
+ |
|
ДД |
- |
+ |
- |
+ |
+ |
|
|
Замок аварийного открытия |
- |
- |
+ |
+ |
+ |
|
|
Усилие удержания (не менее), кг |
300 |
|||||
|
Дверной зазор в зоне установки замка, мм |
5-12 |
|||||
|
Степень защиты не менее |
IP23 |
|||||
|
Масса, кг |
0,25 |
0,35 |
0,35 |
0,4 |
0,6 |
|
Описание
Описание
Область применения замка:
- грузовые лифты и подъёмники;
- ограждающие калитки конвееров и промышленного оборудования;
- защитные экраны и двери промышленного оборудования;
- коммерческое и промышленное холодильное оборудование;
- шлюзовые камеры.
При закрытии двери ригель входит в зацепление с крюком замка и блокируется. При этом, если замок оснащён датчиками: замыкаются "сухие контакты" датчика состояния замка и датчика положения двери. Датчик состояния замка показывает заблокирован или нет механизм блокировки ригеля замком. Датчик положения двери показывает закрыта или открыта дверь.
|

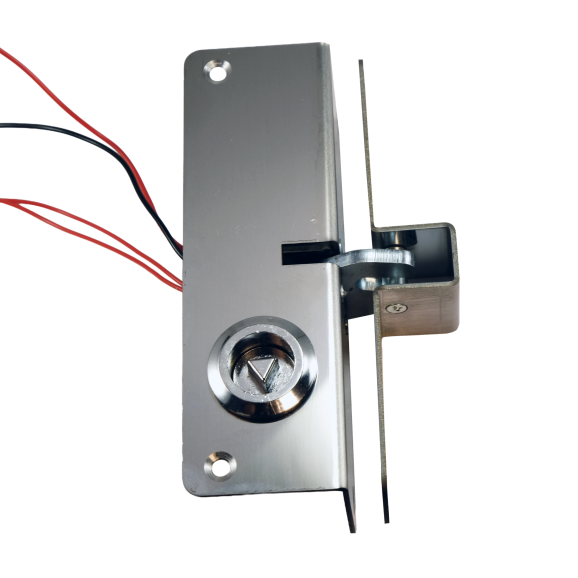

Процесс запирания ригеля замка Promix-SM330.10.2 |
Документация
Документация
Схемы и чертежи
Схемы и чертежи

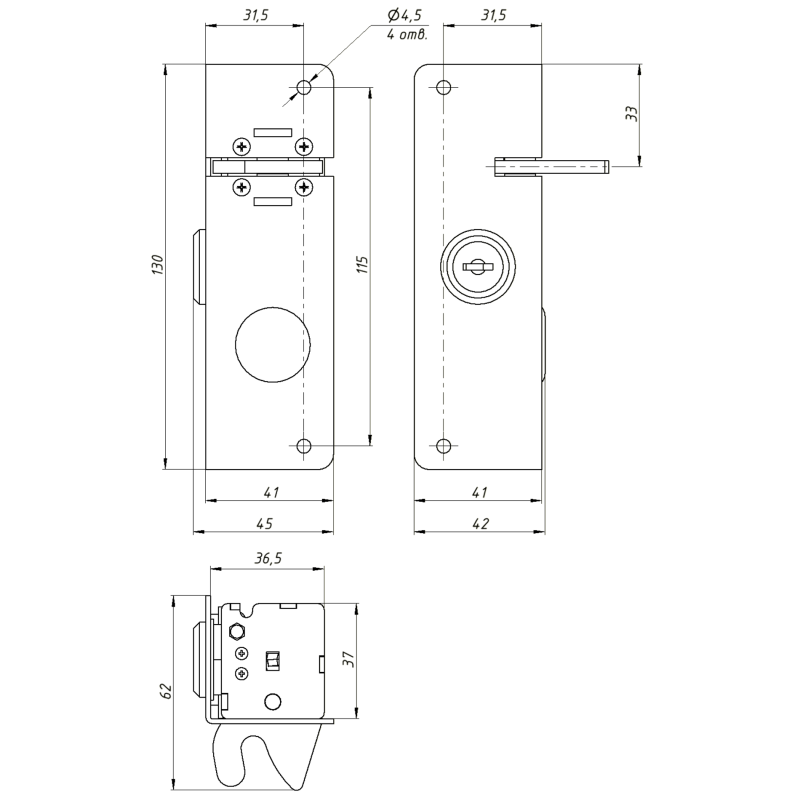

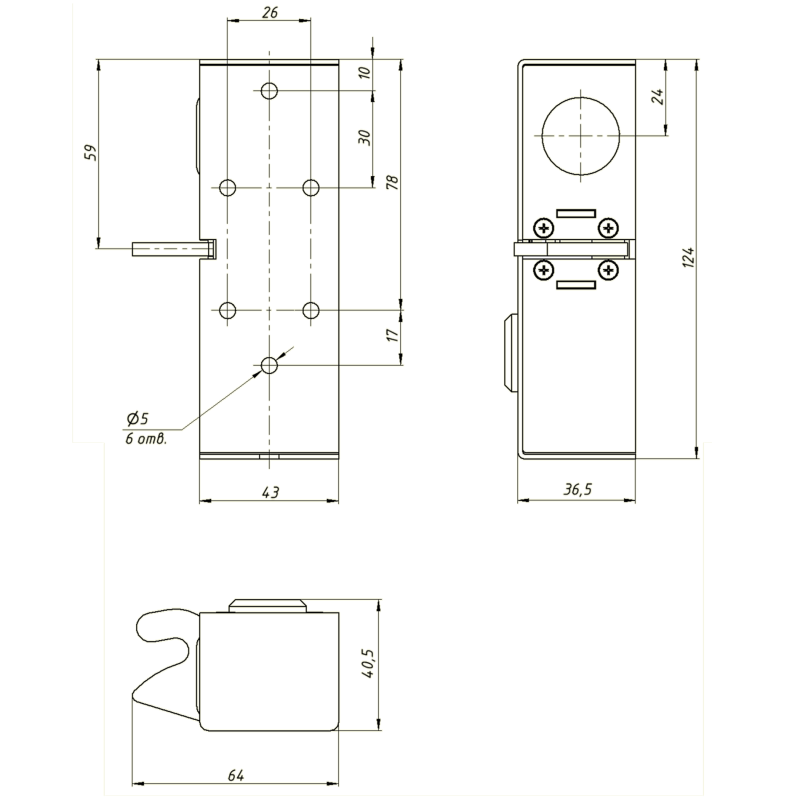

Модификации Promix-SM330.10.2-01; Promix–SM330.10.3; Promix–SM330.10.3-01

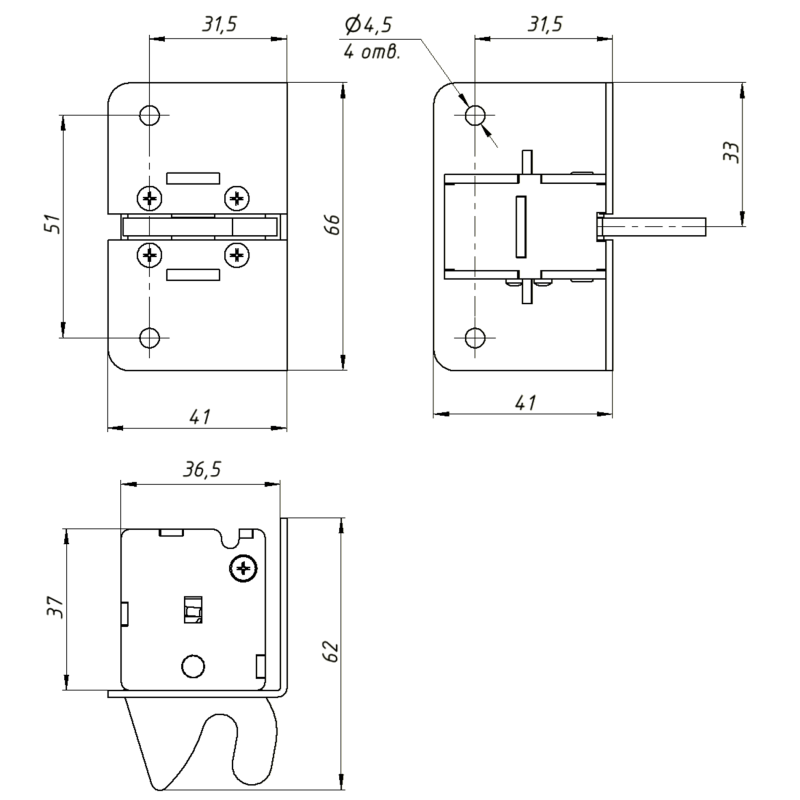

Модификация Promix–SM330.10.2

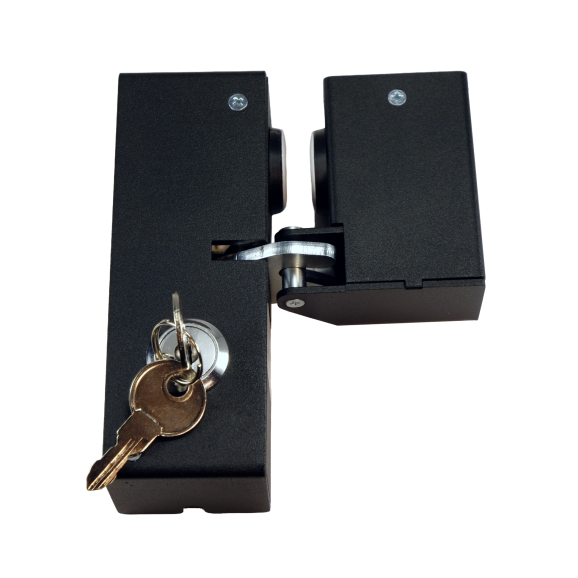

Модификация Promix–SM330.10.3-02

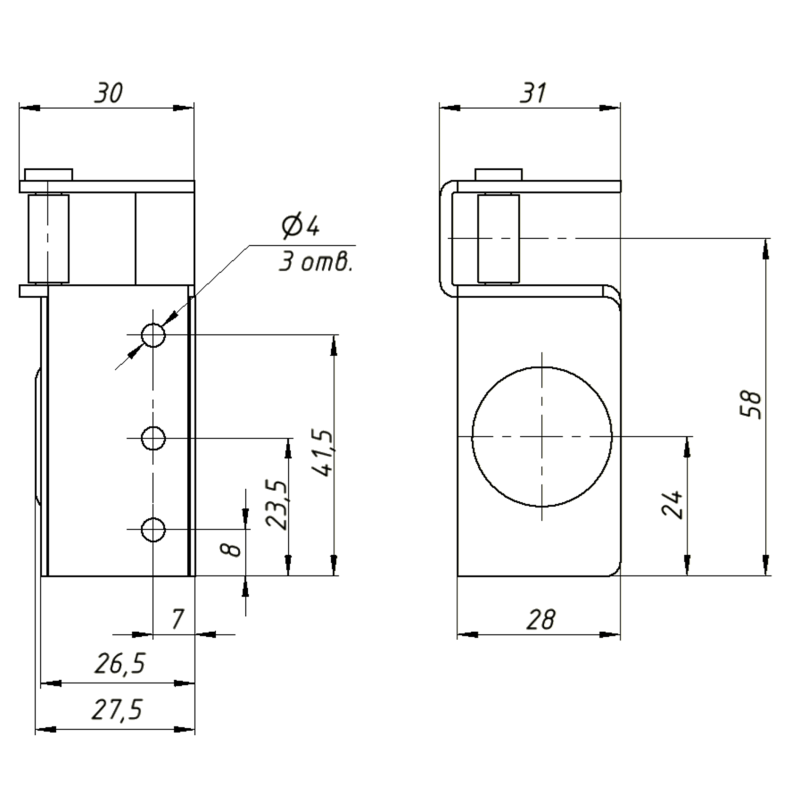

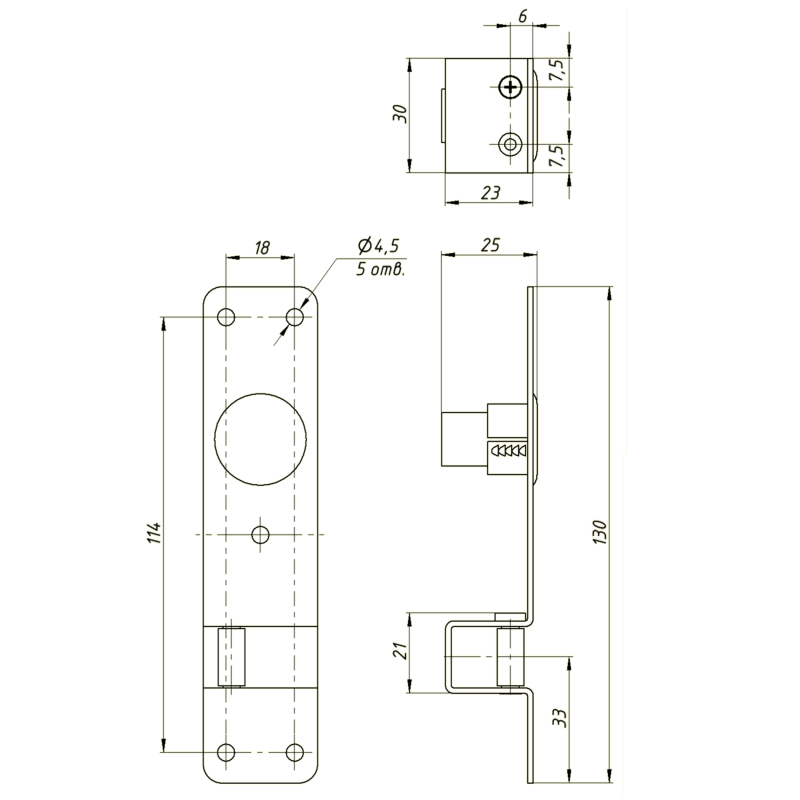

Ригель для замка Promix–SM330.10.3 и Promix–SM330.10.3–01

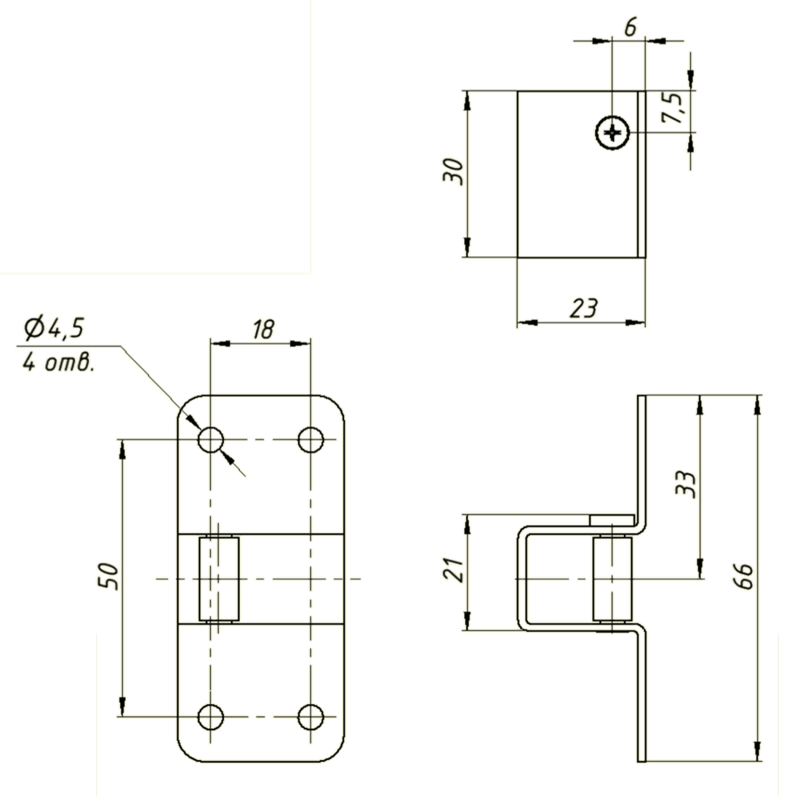

Ригель замка Promix–SM330.10.3–02
Ригель замка Promix–SM330.10.2 и Promix–SM330.10.2–01
Фото и видео
Фото и видео

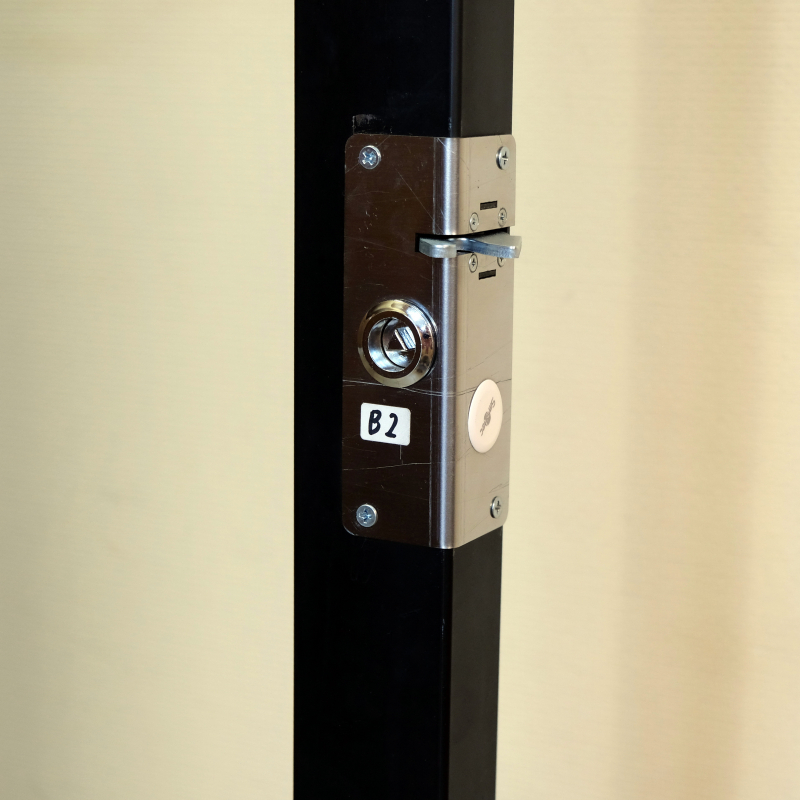

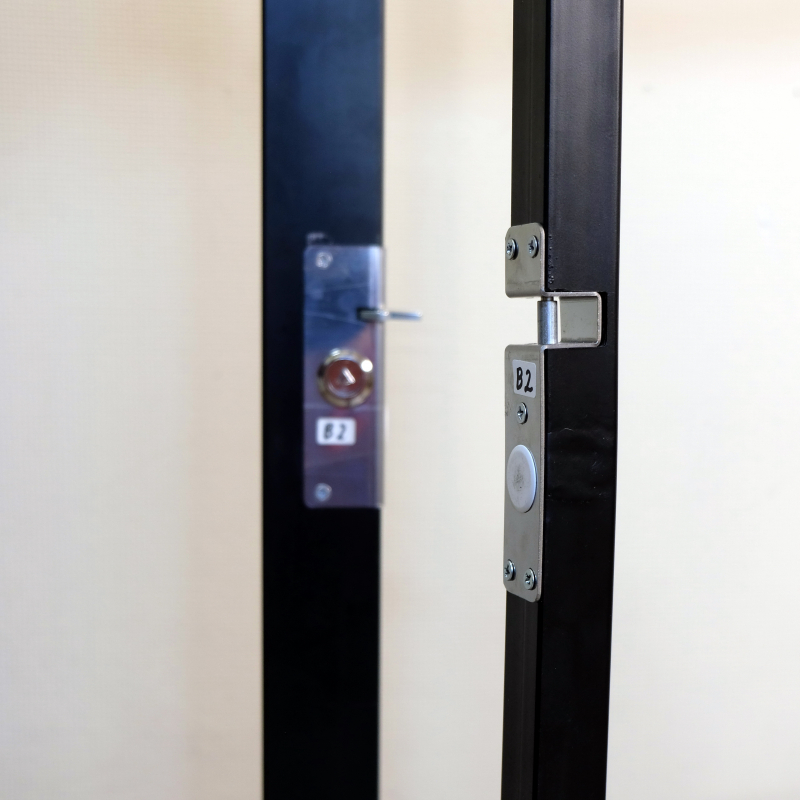

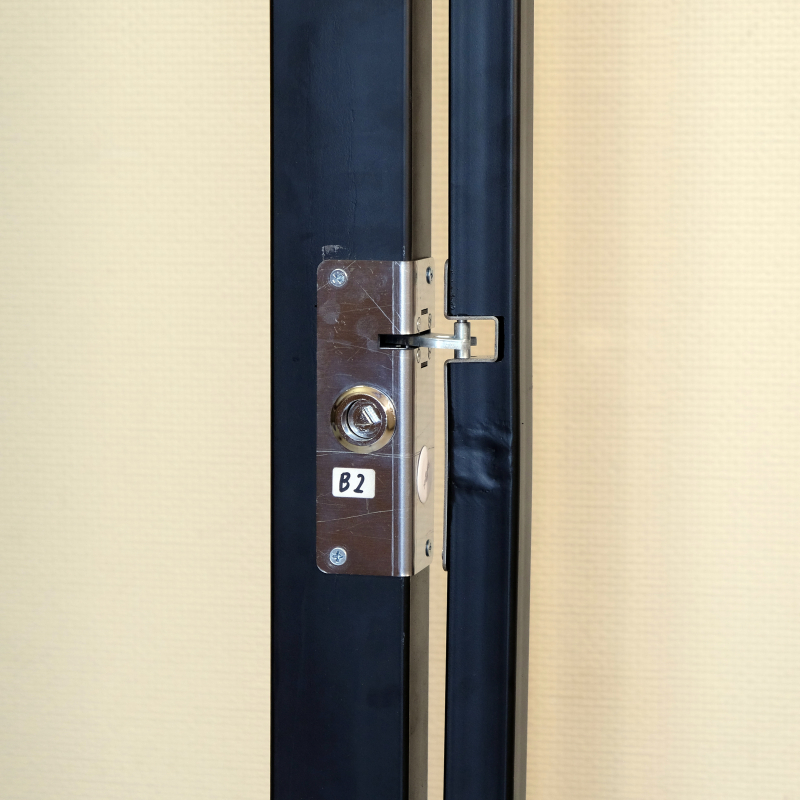

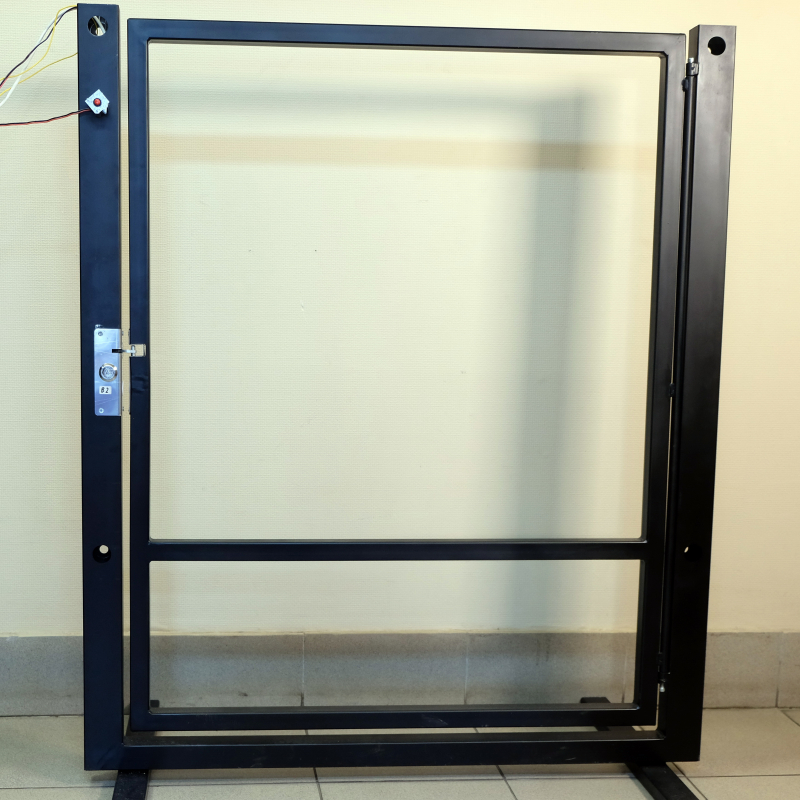

Пример установленного на раму двери подъёмника замка Promix-SM330.10.3-01

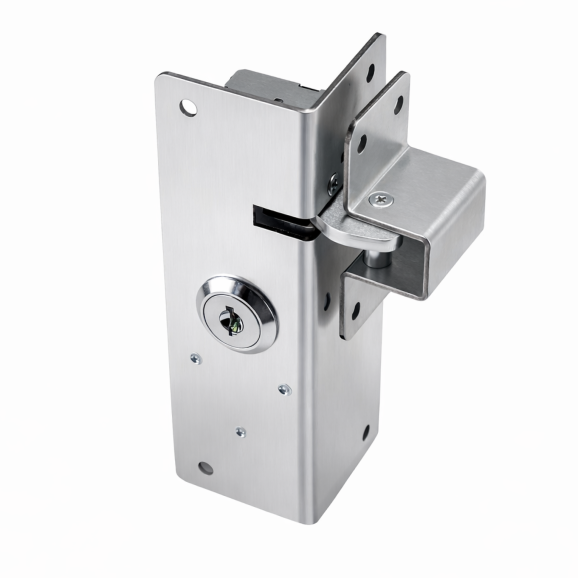

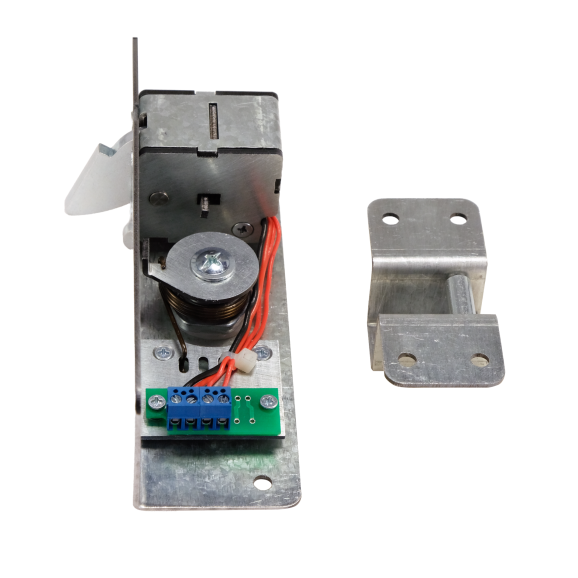

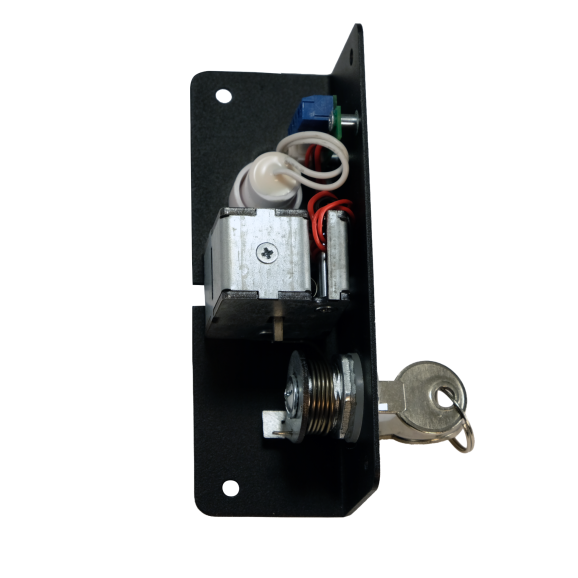

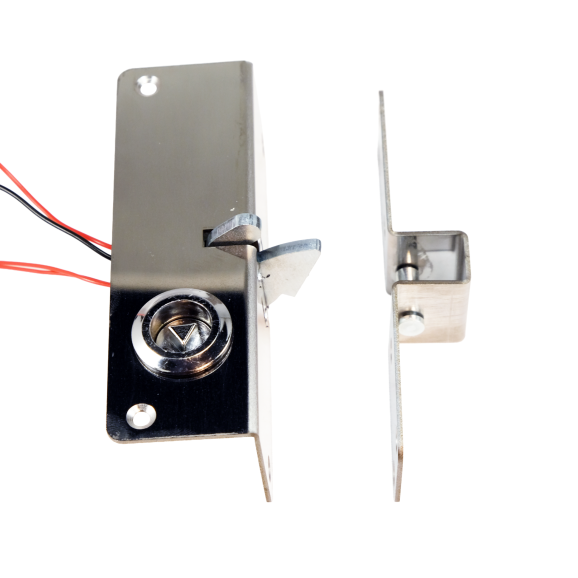

Врезной электромеханический замок Promix-SM330.10.3-01

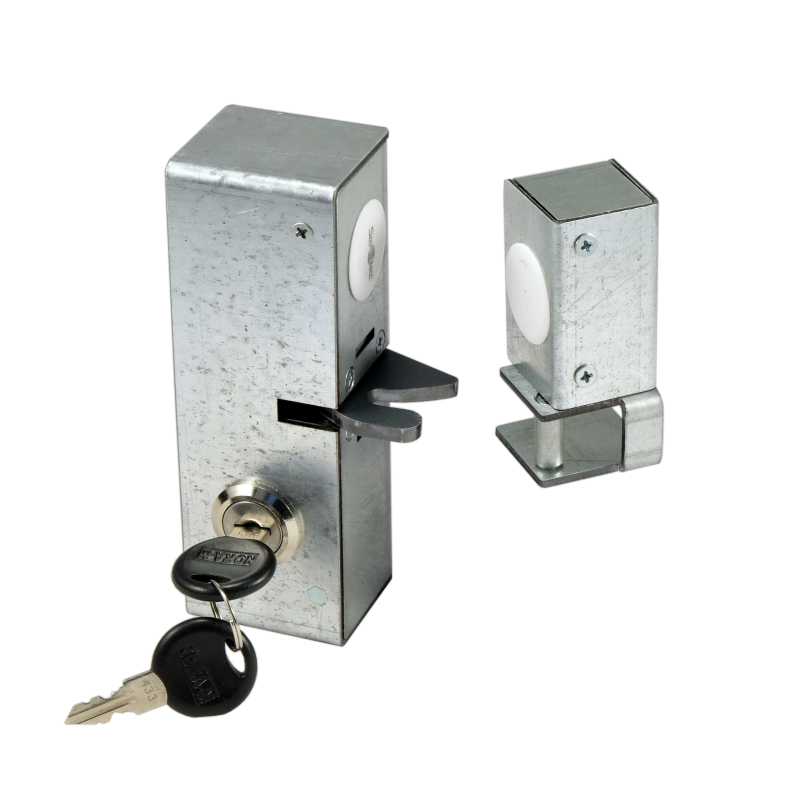

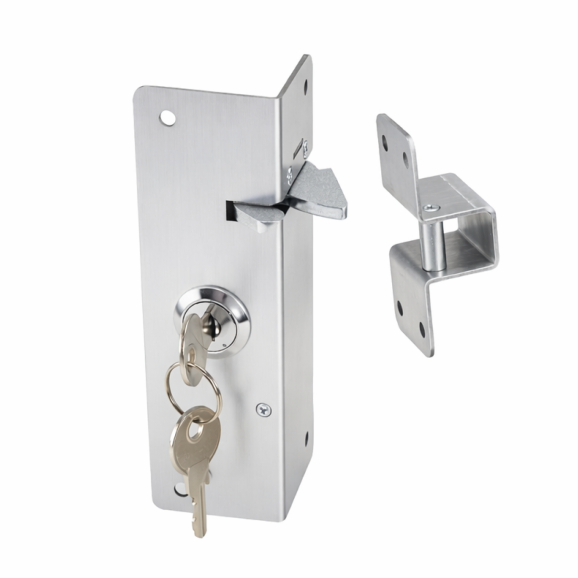

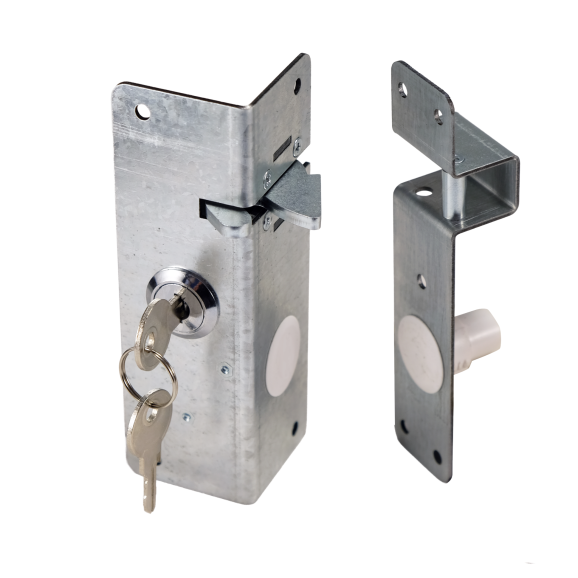

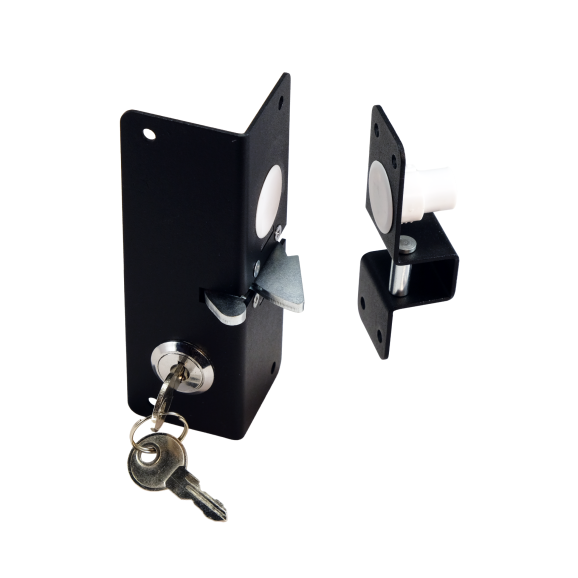

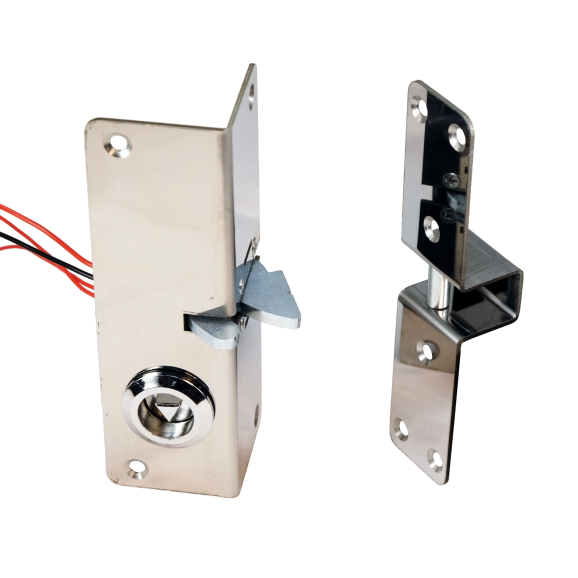

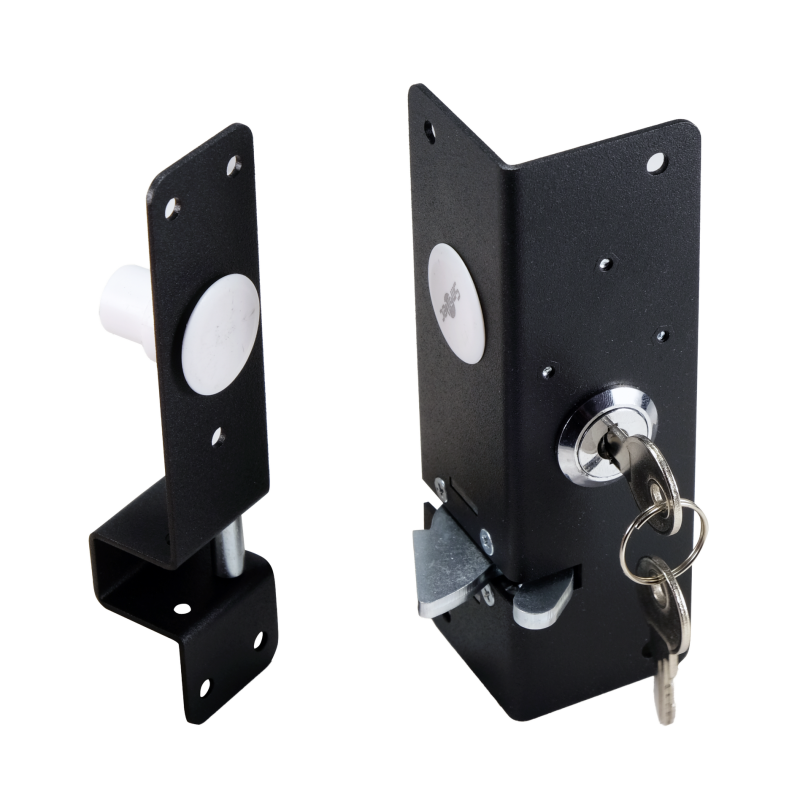

Замок Promix-SM330.10.3-01 с датчиками замка и двери и аварийным открытием ключом

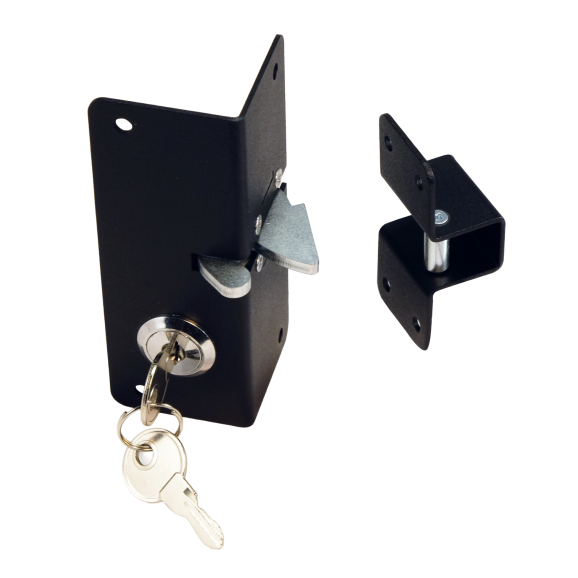

Замок Promix-SM330.10.3-01
|
Демонстрация работы замка Promix-SM330.10.3-01 на двери грузового подъёмника для инвалидов |
