Promix-SM326

Электромеханический замок с толкателем
Предназначен для применения в камерах хранения, постаматах, шкафах школьных раздевалок, фитнес-центрах и т.п.
Promix-SM326 - фото - 18
Promix-SM326 - фото - 18
New

Promix-SM326

Электромеханический замок с толкателем
Напряжение питания: 12В или 24В
Усилие удержания не менее 500 кг
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания
Встроенный датчик замка (открыт или закрыт замок)
Встроенный толкатель двери - выталкивает дверь при открытии замка
Различные цвета корпуса
Предназначен для применения в камерах хранения, постаматах, шкафах школьных раздевалок, фитнес-центрах и т.п.

3 223

Рекомендованная розничная цена

Сферы применения

Сферы применения

Характеристики

Характеристики

  • Усилие удержания ригеля - не менее 500 кг;
  • Начальное усилие выталкивания ригеля - не менее 20 Н;
  • Исполнение: нормально закрытый;
  • Напряжение питания: 12±2В, 24±2 В постоянного тока;
  • Потребляемый ток при напряжении 12В (24В) – 0,4/0,2 А;
  • Длительность импульса напряжения питания - 0,5 – 3 (не более) с;
  • Минимальная пауза между импульсами питания – 15 с;
  • Тип выходного сигнала датчика – «сухой контакт»;
  • Максимальный коммутируемый постоянный  ток датчика  - 0,2А;
  • Максимальное коммутируемое напряжение датчика – 24 В постоянного тока;
  • Степень защиты: IP23



Комплект поставки:

  • Замок -  1 шт;
  • Ригель - 1 шт;
  • Комплект крепежа;
  • Руководство по эксплуатации – 1шт.



Условия эксплуатации:

Вид климатического исполнения У3, категория размещения 1 по ГОСТ 15150-69 с расширенным температурным диапазоном.

Изделие предназначено для эксплуатации в следующих условиях:

  • окружающая среда невзрывоопасная, не пожароопасная, не содержащая токопроводящую пыль, агрессивные пары и газы в концентрациях, вызывающих коррозию металла, разрушение изоляции токопроводников и электрорадиоэлементов, и исключающая попадание на изделие воды, пара и горюче-смазочных веществ.
  • температура окружающего воздуха: от -30 до +50 °С;
  • атмосферное давление: от 84,0 до 106,7кПа  (от 630 до 800мм.рт.ст.)
  • относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
  • установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.

Описание

Описание

Устройство и принцип действия

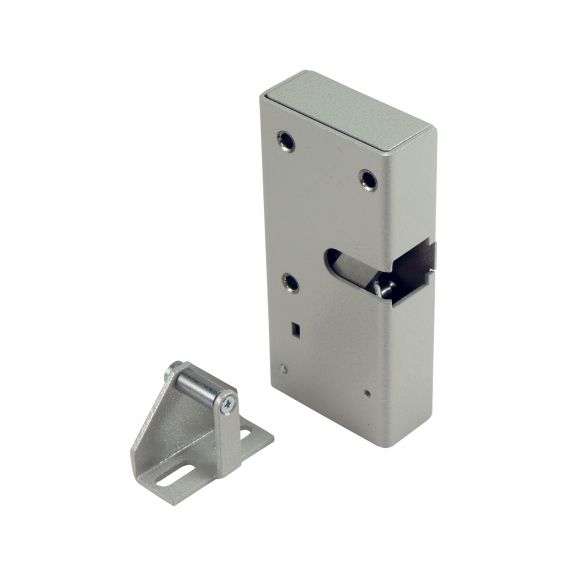

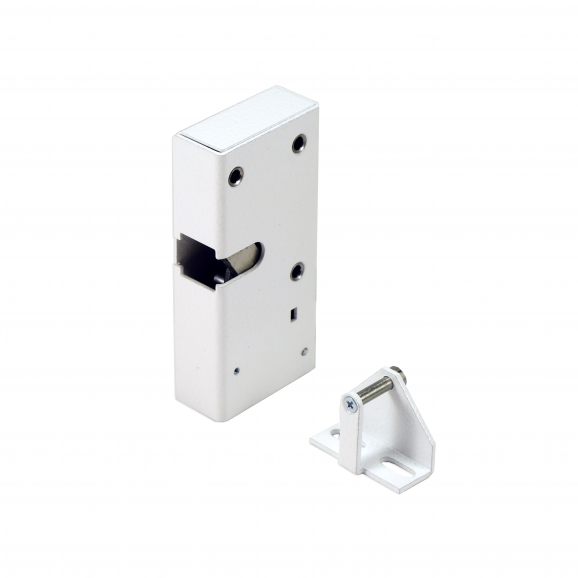

Электромеханический  замок Promix-SM326  имеет крюкообразный механизм фиксации и встроенный пружинный толкатель. Состоит из замка и ригеля. Корпус замка – металлический, антивандальный.

Замок устанавливается  на внутренние стенки шкафа, перпендикулярно двери и может работать как в вертикальном, так и в горизонтальном положении. Ригель устанавливается на дверь.

Замок выпускается с датчиком состояния замка типа «сухой контакт», связанным с пружинным толкателем.

Контакты датчика  замкнуты, когда замок находится в закрытом состоянии, и разомкнуты, когда замок находится в открытом состоянии.

Замок производится только в нормально закрытом исполнении. Напряжение питания 12 или 24 вольт  постоянного тока.

При закрытии двери ригель входит в замок и блокируется. При кратковременной подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает его наружу, что позволяет не устанавливать на дверь ручку.

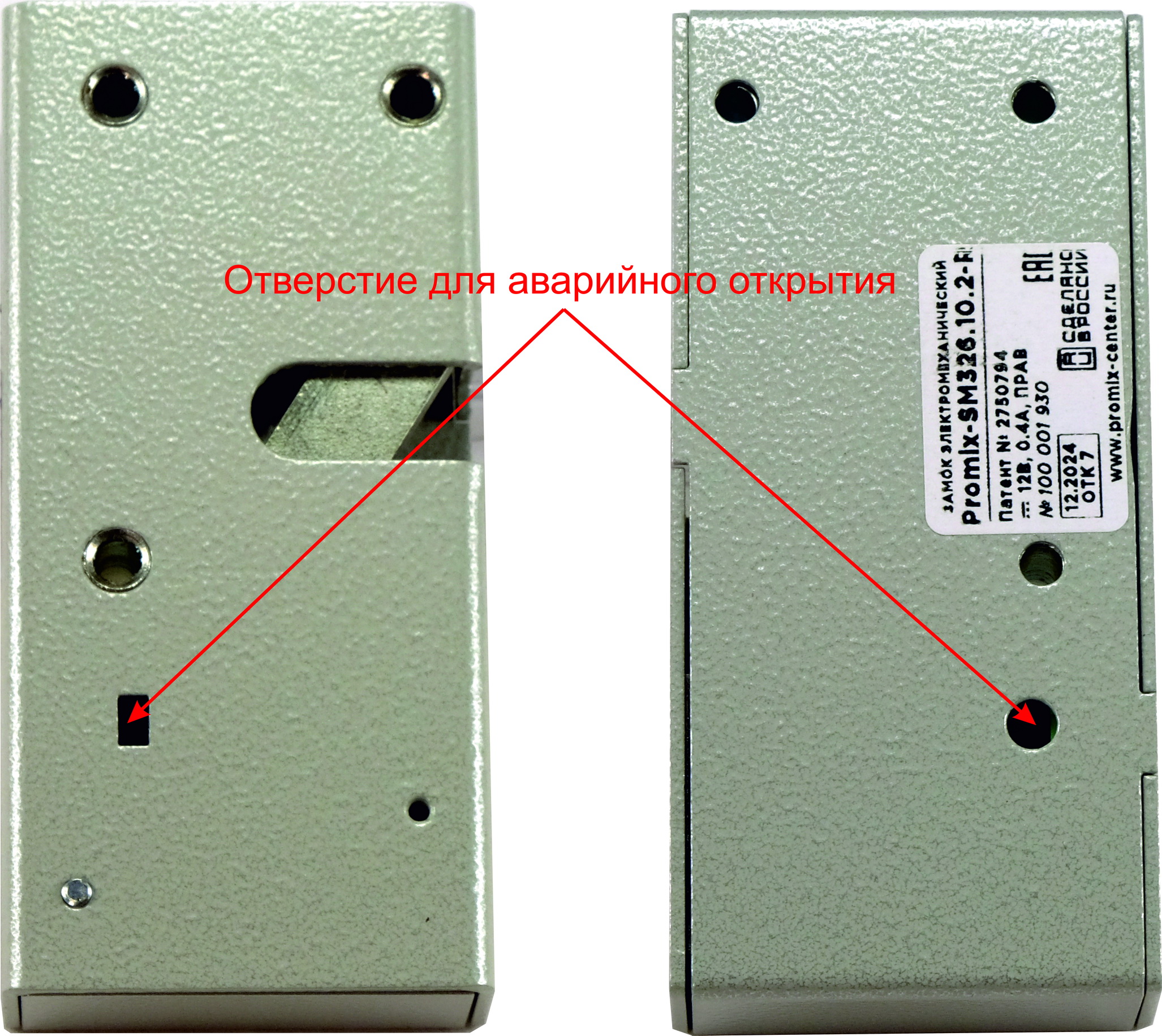

Предусмотрена возможность аварийного открытия замка - для этого необходимо выполнить действия по п.6.3  Руководства по эксплуатации.

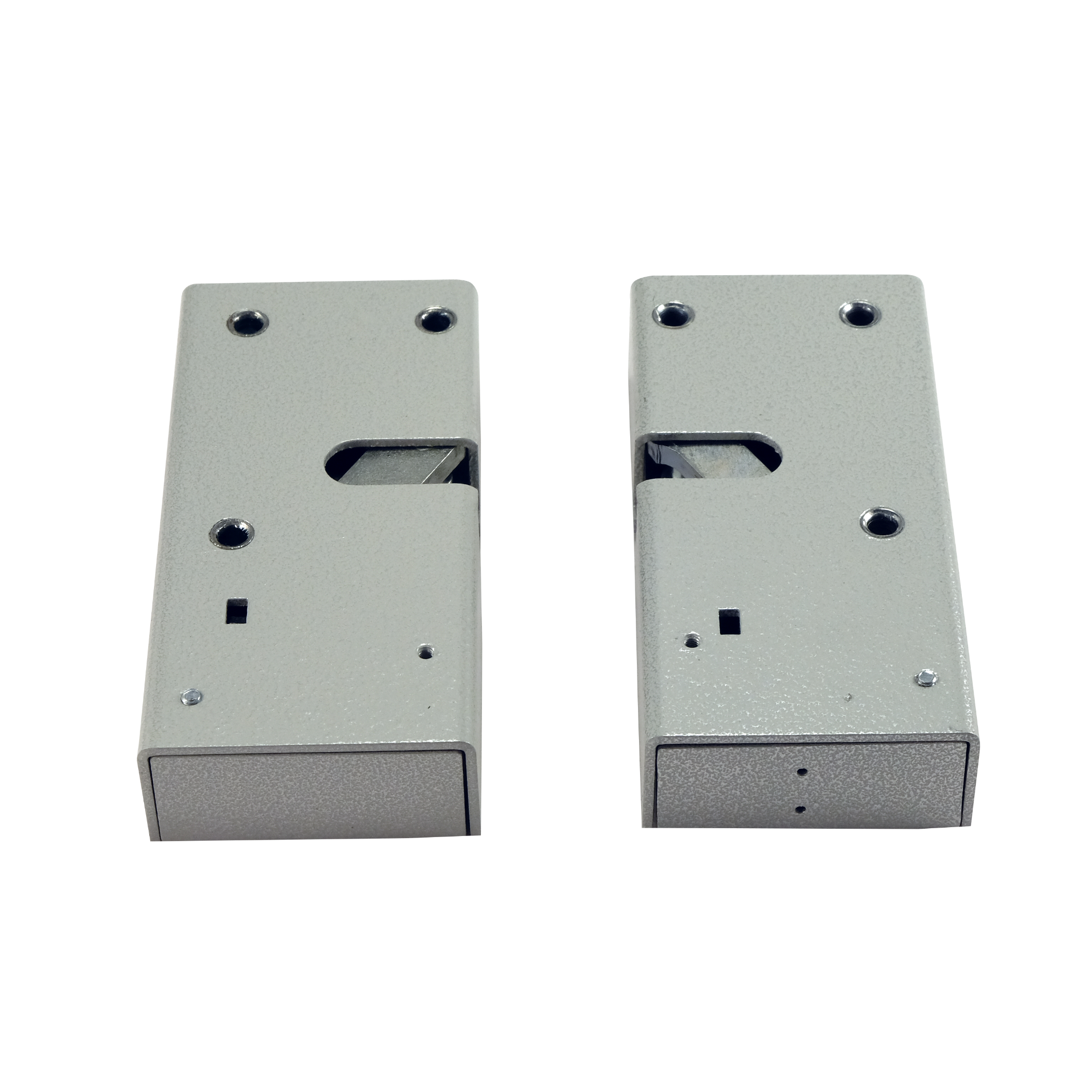

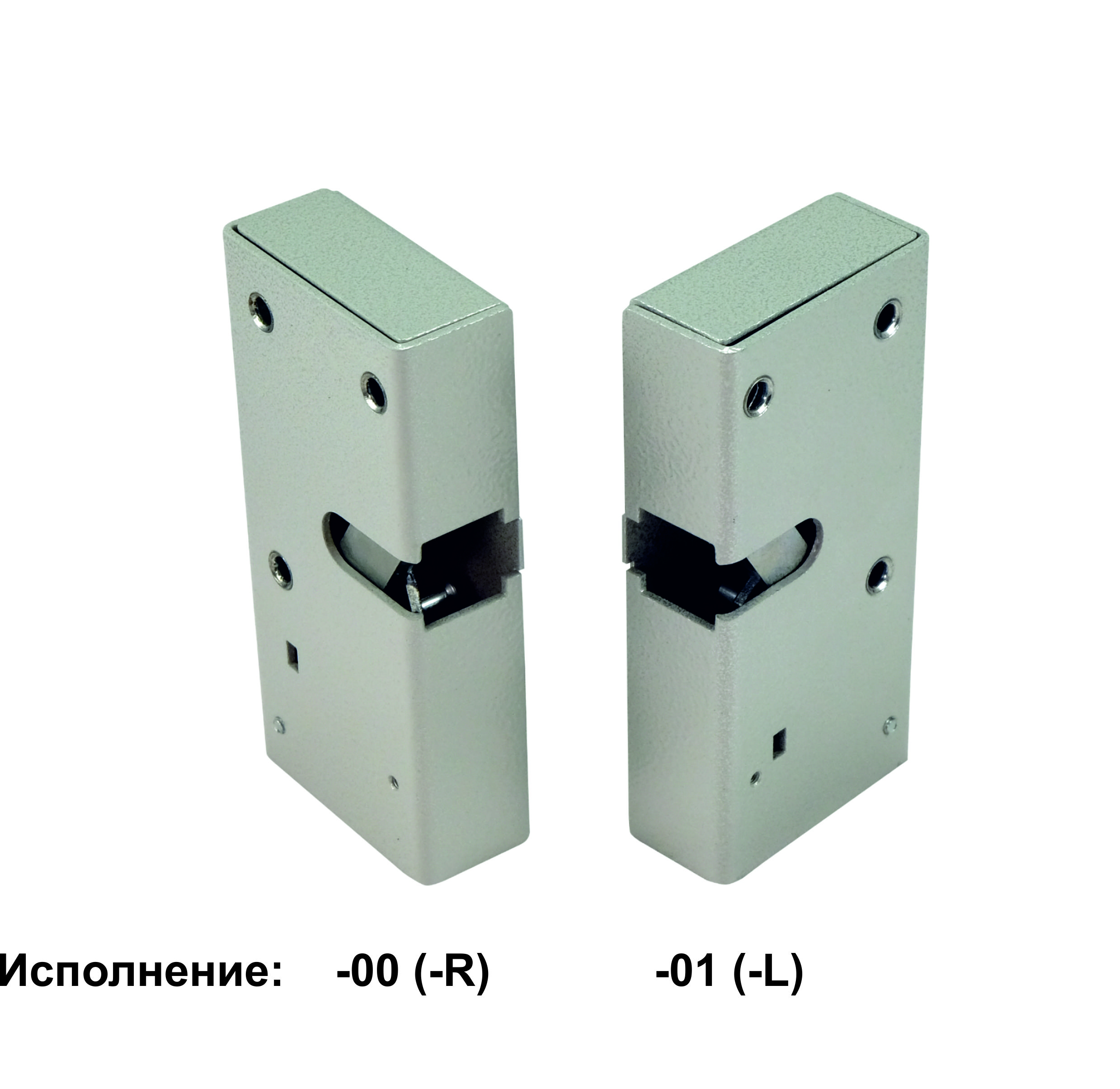

В зависимости от установки замка относительно дверных петель, замки выпускаются в двух исполнениях:

  • «правое»: -00 (-R), петли слева;
  • «левое»: -01 (–L), петли справа от замка.

Подача и снятие напряжения с замка может осуществляться органами как дистанционного, так и местного управления.

Для управления замками могут быть использованы выключатели, кнопки, домофоны, кодовые панели, контроллеры систем управления доступом, и многое другое.



Применение

Замки Promix-SM326 предназначены для запирания ячеек камер хранения (постаматов), ящиков для хранения документации, шкафов и кабинок в раздевалках  фитнес-центров, бассейнов, школ, предприятий.

Наличие датчика состояния замка и возможность  дистанционного открытия   позволяет  встраивать Promix-SM326 в автоматизированные системы контроля и управления доступом (СКУД).



Монтаж и подключение

Замок устанавливается на любые металлические, деревянные и ЛДСП поверхности перпендикулярно дверце и сохраняет работоспособность и в горизонтальном, и в вертикальном положении.

Порядок установки и подключения замка подробно описан в разделе 6. Руководства по эксплуатации.



Достоинства замка

  • Большое усилие удержания;
  • Имеется возможность аварийного открытия замка;
  • Можно не устанавливать ручку, так как при разблокировании ригеля толкатель приоткрывает дверцу;
  • Отсутствует люфт закрытой двери;
  • При эксплуатации не требуется обслуживание;
  • Имеется датчик состояния замка;
  • Ригель и детали механизма замка имеют антикоррозионное покрытие.



Структура обозначения модели замка:

Promix-SM326.XY.Z-NN color,   где:



X - исполнение замка:

1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

Z - наличие встроенных датчиков:

2 - датчик состояния замка.



NN - исполнение

-00  (или -R) правое исполнение

-01 (или -L) левое исполнение

color - цвет корпуса:

white - белый,
brown - коричневый,
silver - серебро,
black - черный,
graphite - графит.



Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM326.10.2-R

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева)

Promix-SM326.10.2-L

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа)

Promix-SM326.11.2-R*

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается справа (петли двери - слева)

Promix-SM326.11.2-L*

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В, встроенный датчик состояния замка, замок устанавливается слева (петли двери - справа)

* - производятся по заказу
Конструкция замка запатентована. Патент на изобретение №2750794.

Документация

Документация

Руководство по эксплуатации  Promix-SM326 (скачать)

Сертификат (Скачать)

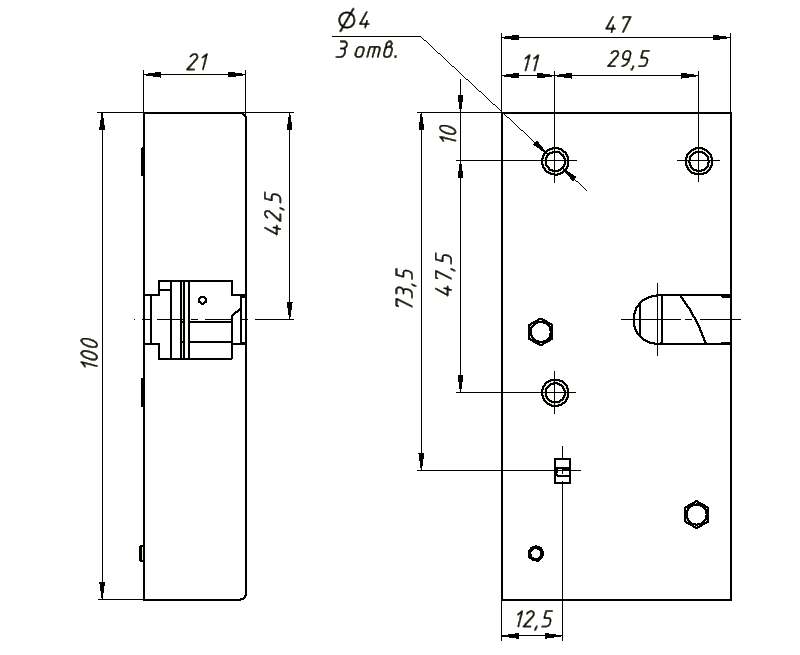

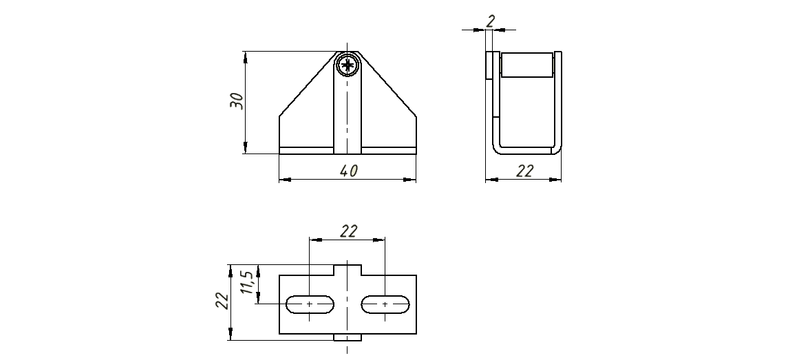

Схемы и чертежи
