Удержание без питания
Механический крюк фиксирует ригель. Отключение питания не разблокирует закрытый замок.
4 982 ₽
Рекомендованная розничная цена
Механический крюк фиксирует ригель. Отключение питания не разблокирует закрытый замок.
Врезные исполнения размещают в профильной трубе, накладные крепят на поверхность.
Датчик замка сообщает о блокировке механизма. В некоторых исполнениях есть отдельный датчик двери.
Исполнения -01, -02 и -ТС позволяют открыть замок ключом без подачи питания.
Область применения замка:
- грузовые лифты и подъёмники;

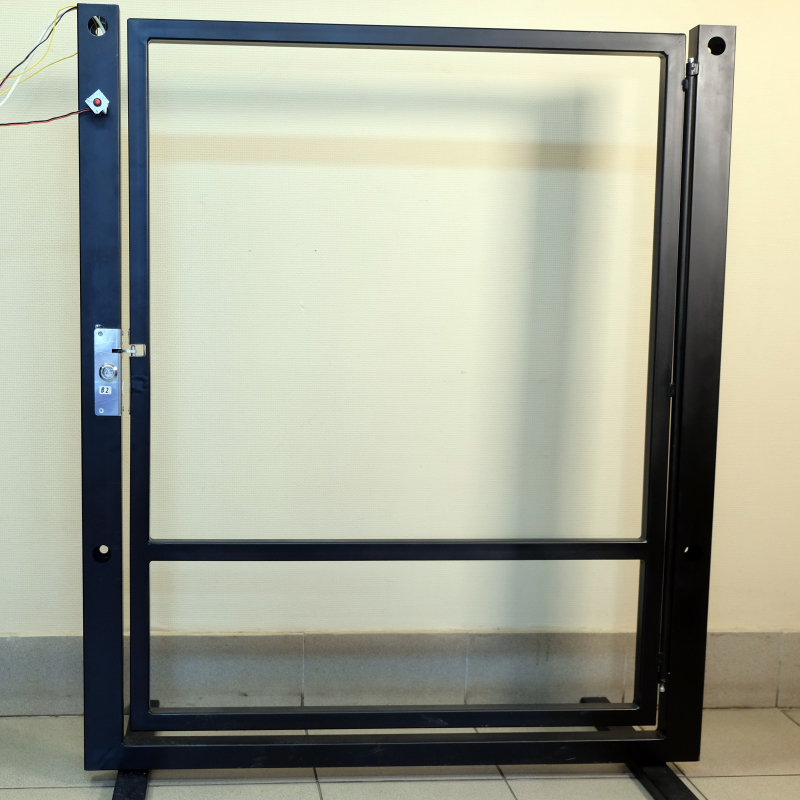

- ограждающие калитки конвееров и промышленного оборудования;
- защитные экраны и двери промышленного оборудования;
- коммерческое и промышленное холодильное оборудование;
- шлюзовые камеры.

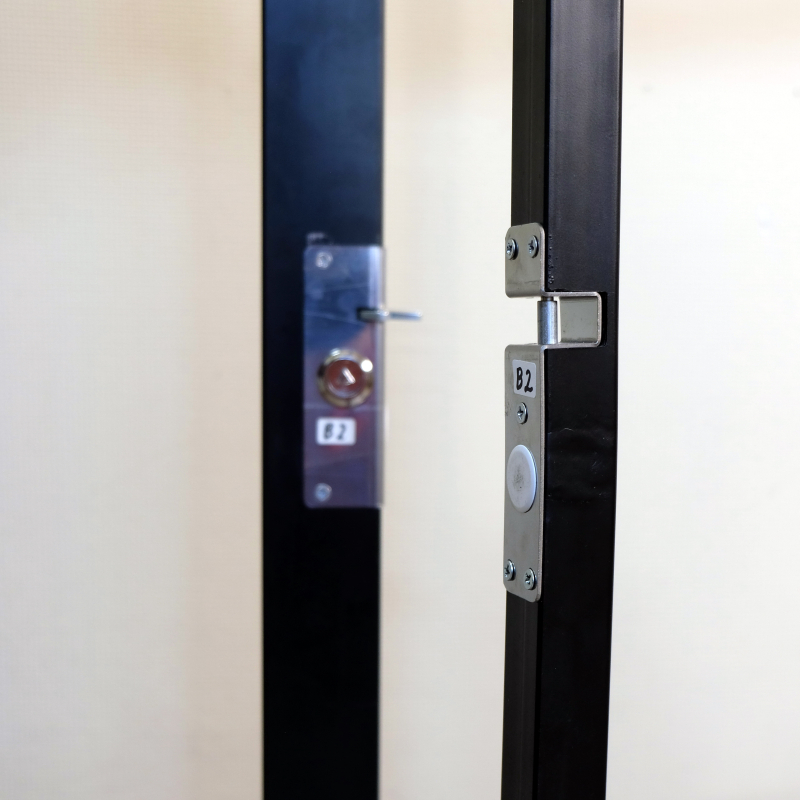

Ригель закрепляют на подвижной части двери. При закрывании он проворачивает крюк и фиксируется в замке. Импульс питания снимает блокировку: при открывании двери ригель выходит из зацепления.
Датчик состояния замка показывает, заблокирован ли механизм. В исполнениях XX.3 дополнительный датчик сообщает, открыта или закрыта дверь. Система управления получает два отдельных сигнала через «сухие контакты».
Замком управляют подачей напряжения от кнопки, контроллера СКУД или другого совместимого устройства. Длительность команды и паузу между командами задают по характеристикам замка.
Если при эксплуатации ригель начинает входить с трением, восстанавливают положение двери. Проверка крепежа требуется не реже одного раза в два месяца. Замок не нуждается в смазке.
|

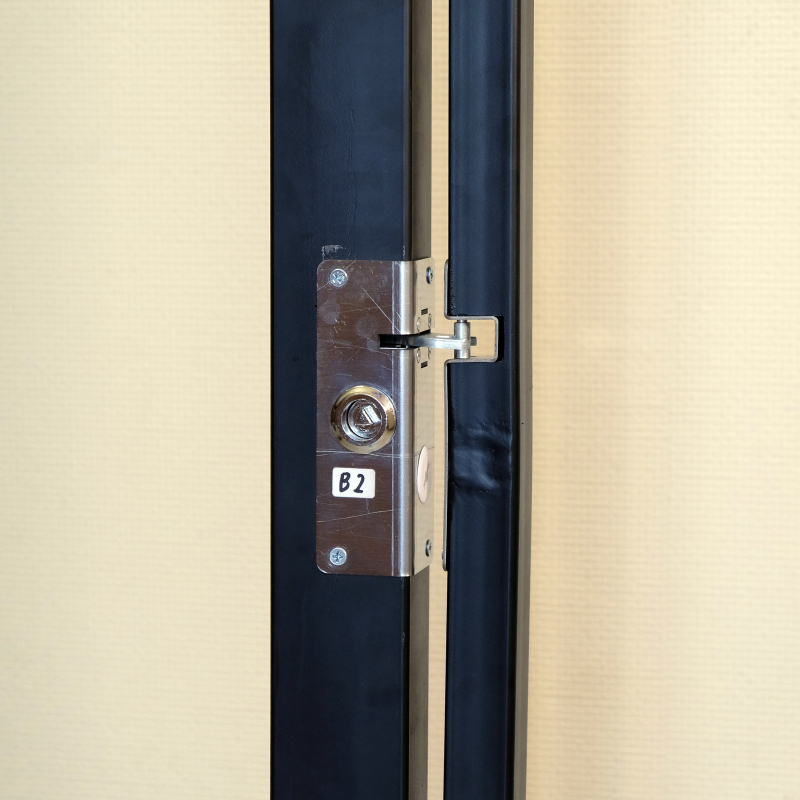

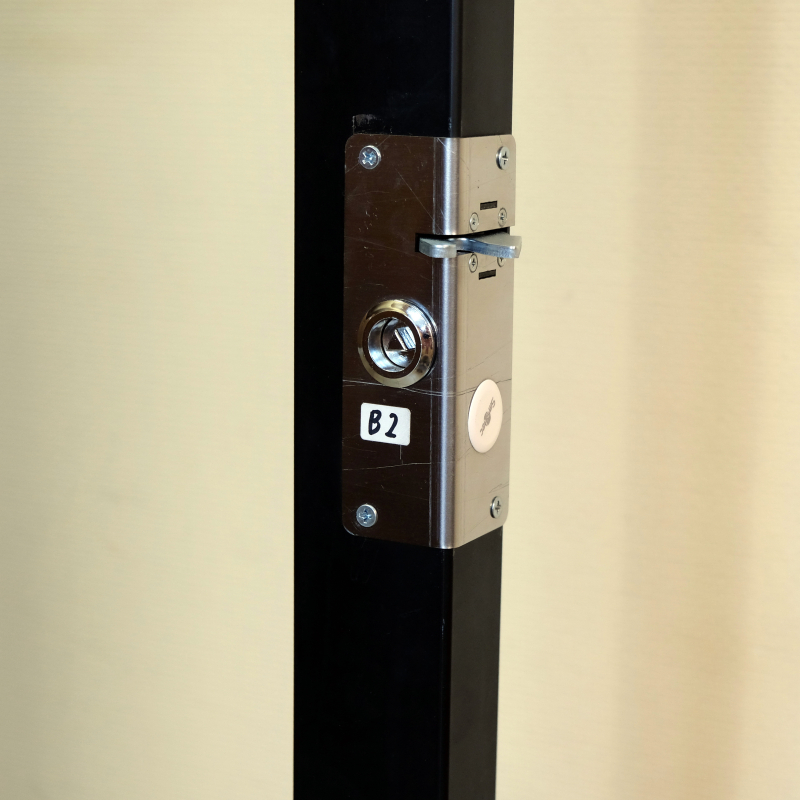

Процесс запирания ригеля замка Promix-SM330.10.2 |
Структура обозначения модели замка:
Promix-SM330.XY.Z-NN, где:
| X - исполнение замка: |
1 - нормально закрытый; |
| Y - номинальное напряжение питания: |
0 - 12 В 1 - 24 В |
| Z - наличие встроенных датчиков: |
0 (или отсутствует) - без датчиков 2 - датчик состояния замка. 3 - датчики положения двери и состояния замка |
| NN - исполнение |
|
Доступные для заказа модификации замков представлены в таблице:
| Модель замка | Описание |
|---|---|
| Promix-SM330.10.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, для врезного монтажа |
| Promix-SM330.10.2-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, замок для аварийного открытия, для врезного монтажа |
| Promix-SM330.10.2-ТС |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка, замок для аварийного открытия (ключ «треугольник»), для врезного монтажа |
| Promix-SM330.10.3 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенные датчики состояния замка и положения двери, для врезного монтажа |
| Promix-SM330.10.3-01 | Нормально закрытый (открывается подачей напряжения), напряжение питания 12В, встроенные датчики состояния замка и положения двери, цилиндровый механизм для аварийного открытия, для врезного монтажа |
| Promix-SM330.10.3-02 | Нормально закрытый (открывается подачей напряжения), напряжение питания 12В, встроенные датчики состояния замка и положения двери, цилиндровый механизм для аварийного открытия, для накладного монтажа |
| Promix-SM330.11.2 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка, для врезного монтажа |
| Promix-SM330.11.2-01 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенный датчик состояния замка, цилиндровый механизм для аварийного открытия, для врезного монтажа |
| Promix-SM330.11.3 |
Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В, встроенные датчики состояния замка и положения двери, для врезного монтажа |
| Promix-SM330.11.3-01 | Нормально закрытый (открывается подачей напряжения), напряжение питания 24В, встроенные датчики состояния замка и положения двери, цилиндровый механизм для аварийного открытия, для врезного монтажа |
| Promix-SM330.11.3-02 | Нормально закрытый (открывается подачей напряжения), напряжение питания 24В, встроенные датчики состояния замка и положения двери, цилиндровый механизм для аварийного открытия, для накладного монтажа |
Серийные модификации замков выпускаются с порошковой окраской в чёрный цвет. Возможность окраски в другие цвета уточняйте при заказе.
У исполнений без цилиндрового механизма аварийную разблокировку выполняют перемещением якоря. Доступ к нему предусматривают при монтаже.
| Характеристика | Promix-SM330.10.2 | Promix-SM330.10.3 | Promix-SM330.10.2-01 / Promix-SM330.10.2-ТС |
Promix-SM330.10.3-01 | Promix-SM330.10.3-02 | Promix-SM330.11.2 | Promix-SM330.11.3 | Promix-SM330.11.2-01 | Promix-SM330.11.3-01 | Promix-SM330.11.3-02 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Напряжение питания постоянного тока U, В | 12±2 | ||||||||||
| Потребляемый ток не более, А | 0,5 | 0,2 | |||||||||
| Длительность импульса питания (не более), с | 3 | ||||||||||
| Минимальная пауза между импульсами, с | 30 | ||||||||||
| Максимальный коммутируемый ток и напряжение ДЗ(Постоянный ток), А; В: | 0,2; 24 | ||||||||||
|
Максимальный коммутируемый ток и напряжение ДД(Постоянный ток), А; В: |
- | 0,1; 30 | - | 0,1; 30 | 0,1; 30 | - | 0,1; 30 | - | 0,1; 30 | 0,1; 30 | |
| Тип выходного сигнала датчиков | «сухой контакт» | ||||||||||
| Наличие встроенных элементов | ДЗ | + | |||||||||
| ДД | - | + | - | + | + | - | + | - | + | + | |
| Замок аварийного открытия | - | - | + | + | + | - | - | + | + | + | |
| Усилие удержания (не менее), кг | 300 | ||||||||||
| Дверной зазор в зоне установки замка, мм | 5 - 12 | ||||||||||
| Степень защиты не менее | IP23 | ||||||||||
| Масса, кг | 0,2 | 0,25 | 0,3/0,4 | 0,3 | 0,5 | 0,2 | 0,25 | 0,3 | 0,3 | 0,5 | |
Принцип работы и обзор модификаций электромеханического замка Promix-SM330
